Основные характеристики аккумуляторов

Разрядные характеристики аккумуляторных батарей

Разрядные характеристики аккумуляторных батарей

При разряде током в 0,1 С время работы составляет 10 часов и батарея полностью выдаст в нагрузку аккумулированную энергию. При разряде током 2 С (в 20 раз большим) время работы будет около 15 минут (1/4 часа) и при этом батарея выдаст в нагрузку только половину аккумулированной энергии. При больших токах разряда это значение еще меньше. Зачастую в источниках бесперебойного питания аккумуляторные батареи работают в еще более тяжелых режимах, при которых токи разряда достигают 4 С. При этом время разряда сравнимо с 5 минутами и батарея выдает в нагрузку менее 40% энергии.

Ёмкость аккумулятора

Количество энергии, которое может быть сохранено в батарее, называется ее ёмкостью. В системе СИ ёмкость аккумуляторов измеряют в кулонах (Кл), на практике часто используется внесистемная единица — ампер-час (А⋅ч). 1 А⋅ч = 3600 Кл. Ёмкость аккумулятора указывается производителем.

В настоящее время всё чаще на аккумуляторах указывается энергетическая ёмкость — энергия, отдаваемая полностью заряженным аккумулятором при разряде до наименьшего допустимого напряжения. В системе СИ она измеряется в джоулях (Дж), на практике используется внесистемная единица — ватт-час (Вт⋅ч). 1 Вт⋅ч = 3600 Дж.

Одна АКБ емкостью 100 Ач может питать нагрузку током 1 А в течение 100 часов, или током 4 А в течение 25 часов, и т.д., хотя емкость батареи снижается при увеличении разрядного тока. На рынке продаются батареи емкостью от 1 до 2000 Ач.

Для увеличения срока службы свинцово-кислотной АКБ желательно использовать только малую часть ее емкости до повторной зарядки. Каждый процесс разряда-заряда называется зарядным циклом, причем не обязательно полностью разряжать аккумулятор. Например, если вы разрядили аккумулятор на 5 или 10% и затем снова зарядили его — это тоже считается как 1 цикл. Конечно, количество возможных циклов будет сильно отличаться при различной глубине разряда (см. ниже). Если возможно использовать более 50% энергии, запасенной в АКБ до ее заряда, без заметного ухудшения ее параметров, такая батарея называется батареей «глубокого разряда».

Заряд-разрядные кривые.

Можно повредить батареи, если перезарядить их. Максимальное напряжение кислотных АКБ должно быть 2,5 вольта на элемент, или 15 В для 12-ти вольтовой батареи. Многие фотоэлектрические батареи имеют мягкую нагрузочную характеристику, поэтому при увеличении напряжения ток заряда снижается значительно. Поэтому всегда необходимо использовать специальный контроллер заряда для солнечных батарей. В случае применения ветроэлектрических станций или микроГЭС, такие контроллеры также обязательны.

Напряжение аккумулятора

Напряжение на аккумуляторе зачастую является основным параметром, по которому можно судить о состоянии и степени заряженности аккумулятора. Особенно это относится к герметизированным аккумуляторам, у которых не возможно измерить плотность электролита.

Напряжение при заряде, разряде и отсутствие тока очень сильно отличаются. Для определения степени заряженности аккумулятора измеряют напряжение на его клеммах при отсутствии как зарядного, так и разрядного токов в течение как минимум 3-4 часов. За это время напряжение обычно успевает стабилизироваться. Значение напряжения при заряде или разряде ничего не скажет от состоянии или степени заряженности АКБ. Примерная зависимость степени заряженности аккумулятора от напряжения на его клеммах в режиме холостого хода, приведена в таблице ниже. Это типичные значения для стартерных аккумуляторов с жидким электролитом. Для герметизированных аккумуляторов (AGM и гелевых) обычно эти напряжения немного выше (нужно запрашивать производителя). Например, AGM батареи полностью заряжены, если напряжение составляет 13-13,2 В (сравните с напряжением стартерных батарей с жидким электролитом 12,5-12,7 В).

Степень заряженности аккумулятора

1. Напряжение на аккумуляторе.

2. По плотности электролита.

Этот метод подходит только для аккумуляторов с жидким электролитом. Также, нужно подождать 2 часа перед измерениями. Для измерения используется ареометр. Обязательно наденьте резиновые перчатки и защитные очки! Держите рядом пищевую соду и воду на случай, если вода попадет на кожу.

Срок службы аккумуляторов

Срок службы аккумуляторов определяется числом циклов заряд-разряд (но не в годах или месяцах!) и значительно зависит от условий ее эксплуатации. Чем глубже разряжается батарея, чем большее время она находится в разряженном состоянии, тем меньшее число возможных циклов работы.

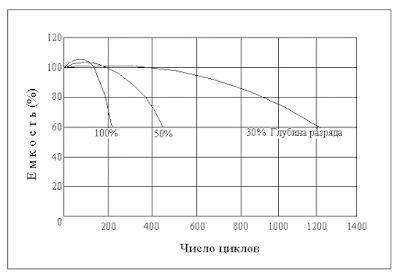

Срок службы аккумуляторных батарей в циклах

Само понятие «количество рабочих циклов «заряда-разряда» аккумулятора» относительное, так как сильно зависит от различных факторов. Кроме того, значение количества рабочих циклов, например для одного типа аккумулятора, не является универсальным понятием, так как зависит от технологии, различной у каждого из производителей.
Срок службы аккумуляторов определяется в циклах, поэтому время работы в годах — приблизительное и рассчитано для типичных условий работы. Поэтому, если, например, в рекламе указано, что срок службы аккумуляторов составляет 12 лет, это значит, что производитель посчитал срок службы для буферного режима с средним числом циклов заряд-разряд 8 в месяц.

Еще один важный момент — в процессе эксплуатации полезная емкость аккумулятора уменьшается. Все характеристики по количеству циклов обычно приводятся не до полной смерти аккумулятора, а до момента потери им 40% своей номинальной емкости. Т.е, если производителем приведено количество циклов 600 при 50% разряде, это значит, что через 600 идеальных циклов (т.е. при температуре 20 ° С и разряде током одной величины, обычно 0,1 С) полезная ёмкось аккумулятора будет 60% от начальной. При такой потере емкости уже рекомендуется замена аккумулятора.

Свинцово-кислотные АКБ, предназначенные для использования в системах автономного электроснабжения имеют, срок службы от 300 до 3000 циклов в зависимости от типа и глубины разряда. В системах на базе ВИЭ батарея может разрядиться гораздо сильнее, чем при буферном режиме. Для обеспечения длительного срока службы, в типичном цикле разряд не должен превышать 20-30 % емкости АКБ, а глубокий разряд — не более 80% емкости. Очень важно сразу же после разряда заряжать свинцово-кислотные аккумуляторы. Длительное нахождение (более 12 часов) в разряженном или не полностью заряженном состоянии приводит к необратимым последствиям в аккумуляторах и снижению их срока службы.

Как определить, что аккумулятор уже близок к окончанию своего срока службы? Очень просто — у аккумулятора повышается внутреннее сопротивление, это приводит к более быстрому росту напряжения при заряде (и, соответственно, снижению времени, требуемого для заряда), и более быстрому разряду аккумулятора. Если заряд производится током, близким к предельно допустимому, умирающий аккумулятор будет нагреваться при заряде сильнее, чем раньше.

Максимальные токи заряда и разряда аккумуляторов

Токи заряда и разряда любой аккумуляторной батареи измеряются относительно ее емкости. Обычно для аккумуляторов максимальный ток заряда не должен превышать 0,2-0,3 С. Превышение зарядного тока ведет к сокращению срока службы аккумуляторов. Мы рекомендуем устанавливать максимальный ток заряда не более 0,15-0,2 С. Смотрите характеристики на конкретные модели аккумуляторов для определения максимального зарядного и разрядного токов.

Саморазряд аккумуляторов

Явление саморазряда характерно в большей или меньшей степени для всех типов аккумуляторов и заключается в потере ими своей емкости после того, как они были полностью заряжены в отсутствие внешнего потребителя тока.

Для количественной оценки саморазряда удобно использовать величину потерянной ими за определенное время емкости, выраженную в процентах от значения, полученного сразу после заряда. За промежуток времени, как правило, принимается интервал времени, равный одним суткам и одному месяцу. Так, например, для исправных NiCD аккумуляторов считается допустимым саморазряд до 10 % в течение первых 24 часов после окончании заряда, для NiMH – немного больше, а для Li-ION пренебрежимо мал и оценивается за месяц. Саморазряд в герметизированных свинцово-кислотных аккумуляторах значительно уменьшен и составляет 40% в год при 20 °С и 15% при 5 °С. При более высоких температурах хранения саморазряд увеличивается: при 40 °С батареи лишаются 40 % емкости за 4-5 месяцев.

Следует отметить, что саморазряд аккумуляторов максимален именно в первые 24 часа после заряда, а затем значительно уменьшается. Глубокий его разряд и последующий заряд увеличивают ток саморазряда.

Саморазряд аккумуляторов в основном обусловлен выделением кислорода на положительном электроде. Этот процесс еще больше усиливается при повышенной температуре. Так, при повышении окружающей температуры на 10 градусов по отношению с комнатной возможно увеличение саморазряда в два раза.

В некоторой степени саморазряд зависит от качества использованных материалов, технологического процесса изготовления, типа и конструкции аккумулятора. Потери емкости могут быть вызваны повреждением сепаратора, когда образования слипшихся кристаллов пробивают его. Сепаратором принято называть тонкую пластину, разделяющую положительный и отрицательный электроды. Это обычно происходит из–за неправильного обслуживания аккумулятора, его отсутствия или применения несоответствующих или некачественных зарядных устройств. У изношенного аккумулятора пластинки электродов разбухают, слипаясь друг с другом, что приводит к повышению тока саморазряда, при этом поврежденный сепаратор невозможно восстановить проведением циклов заряда/разряда.

Источник

Герметичные кислотно-свинцовые аккумуляторы

Конструкция, характеристики и области применения герметичных аккумуляторов

Герметичные кислотно-свинцовые аккумуляторы получили широкое применение в системах охранной сигнализации, системах пожарной безопасности, приборах аварийного освещения, в различных контрольно-измерительных приборах, кассовых аппаратах, электронных весах, резервных источниках питания телекоммуникационных систем, источниках бесперебойного питания компьютеров и систем видеонаблюдения, детских электромобилях, легкомоторной технике в качестве бортового аккумулятора и электрифицированных инвалидных креслах.

Отличительные качества герметичных кислотно-свинцовых аккумуляторных батарей

Сфера применения герметичных кислотно-свинцовых аккумуляторов очень велика за счёт простоты обслуживания подобных аккумуляторов и большого разнообразия корпусного оформления батарей, а также богатого выбора ёмкостей аккумуляторов от единиц (1,2 А * ч) до десятков ампер-часов (24 и 38 А * ч).

Номинальные напряжения герметичных свинцово-кислотных батарей: 2, 4, 6, 12 Вольт. Наиболее распространены аккумуляторы на номинальное напряжение 6 и 12 вольт.

Аккумуляторы на 6 Вольт обычно используются в детских электромобилях.

Особенность герметичных кислотно-свинцовых аккумуляторов заключается в том, что электролит в них не жидкий, а гелеобразный. Корпус аккумуляторов герметичен. Эти качества позволяют использовать аккумуляторную батарею в любом положении, не боясь утечки электролита. Гелиевые кислотно-свинцовые батареи не требуют периодического пополнения электролита.

Кроме перечисленных качеств герметичные свинцово-кислотные аккумуляторы не боятся глубокого разряда, могут длительное время храниться в заряженном состоянии при малом токе саморазрядки. Также гелиевые аккумуляторы лишены “эффекта памяти”.

За счёт использования электродов из эффективного свинцово-кальциевого сплава аккумуляторные батареи имеют длительный срок службы и работоспособны при интервале температур от -20 0 С до +50 0 C.

Герметичные кислотно-свинцовые аккумуляторы пригодны и в радиолюбительской практике для резервирования питания различных самодельных электронных приборов.

Максимальный пятисекундный ток разрядки герметичного аккумулятора может достигать 360 Ампер! (у аккумуляторов ёмкостью 38 А * ч и номинальным напряжением 12 вольт).

Зарядное напряжение при циклическом режиме работы (для 12 вольтовых аккумуляторов) составляет 14,4 – 15 Вольт. Для резервного режима 13,5 – 13,8 Вольт (такой режим используется в автоматических охранных и пожарных системах).

Конструкция герметичного свинцово-кислотного аккумулятора

Конструкция герметичного аккумулятора мало отличается от традиционной. Корпус батареи изготавливается из ударопрочной пластмассы и разделён на отдельные секции (“банки”).

Катодные и анодные пластины разделены сепараторами из стекловолокна. Основная составляющая электролита – серная кислота . В верхней части крышки аккумулятора размещены резиновые перепускные клапаны по одному на секцию. Клапаны служат для удаления газа, который может образоваться во время работы. Сверху перепускные клапаны плотно закрыты съёмной пластмассовой крышкой.

Снаружи аккумулятора выводятся два пластинчатых электрода – “ + ” и “—”. Плюсовой вывод помечен красным квадратом, а минусовой – чёрным. Электроды представляют собой ответную часть самофиксирующегося разъёма и изготавливаются из латуни.

Недостатки герметичных аккумуляторных батарей

На практике бывало, что герметичная батарея “раздувалась”, деформировался пластмассовый корпус аккумулятора, хотя аккумулятор сохранял свою работоспособность. Связано это с избыточным выделением газа или c производственным браком перепускных клапанов.

Несмотря на корпус из ударопрочного пластика не стоит надеяться на его надёжность. Если на корпусе аккумулятора есть трещины и сколы, то вскоре сквозь эти трещины начнёт просачиваться электролит, особенно если трещина на донной части корпуса. Так как электролит в герметичных батареях в виде геля, то утечка электролита слабая. Утечку электролита можно предотвратить, плотно заклеив трещину в корпусе, например скотчем. Работоспособность аккумулятора при таком дефекте, как правило, сохраняется.

Будьте осторожны – электролит вреден для кожи рук, особенно если на кожном покрове есть раны! Используете для рук защитные средства!

Как уже говорилось, для герметичных аккумуляторов не страшен глубокий разряд, и батарея восстанавливает свою работоспособность после последующей зарядки. Несмотря на это лучше использовать блоки бесперебойного питания с автоматической защитой от глубокого разряда.

Нередки случаи окисления выводов питания аккумуляторных батарей. Связано это с тем, что ответные контактные разъёмы приборов выполнены из металлов, образующих гальваническую пару, что и приводит к образованию “кораллов” – сильному окислу контактов.

Маркировка герметичных свинцово-кислотных аккумуляторов

На корпусах герметичных аккумуляторных батарей, как правило, указаны основные характеристики, правда, в основном на английском языке:

“GS 7-12” – аккумуляторная батарея ёмкостью 7 Ампер-часов и номинальным напряжением 12 Вольт.
“SEALED LEAD-ACID BATTERY” — герметичная свинцово-кислотная батарея.

“Constant voltage charge” — постоянное напряжение заряда при:
“Standby use: 13,5-13,8 V” — резервном режиме: 13,5-13,8 Вольт
“Cycle use: 14,4-15 V” — циклическом режиме: 14,4-15 Вольт
“Initial current: 2,1 A max ” — начальный зарядный ток: 2,1 Ампер максимум.

Источник
