Снятие и установка аккумуляторной батареи Ford Mondeo 4

Электрооборудование. Аккумулятор и генератор.

Вам потребуются: ключи «на 10» и «на 12» (удобнее торцовые головки).

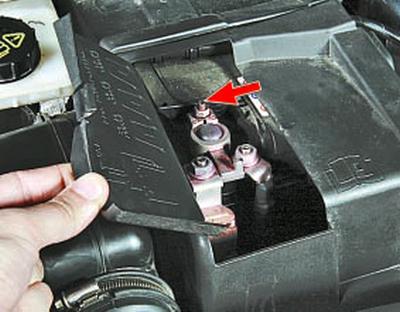

1. Откройте крышку кожуха аккумуляторной батареи над клеммой «плюс», ослабьте затяжку гайки стяжного болта крепления провода к этой клемме и снимите наконечник провода с клеммы.

2. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра и глушителя шума впуска), так как он мешает снятию аккумуляторной батареи.

3. Снимите кожух аккумуляторной батареи, потянув его на себя и преодолевая сопротивление его фиксаторов.

4. Отверните болт крепления прижимной пластины…

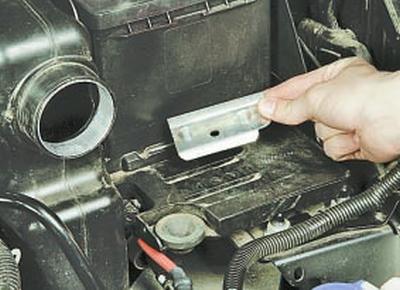

5….и снимите пластину.

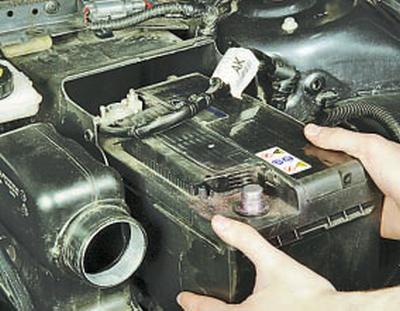

6. Выдвиньте аккумуляторную батарею по полке вперед настолько, чтобы открылся доступ к клемме «минус».

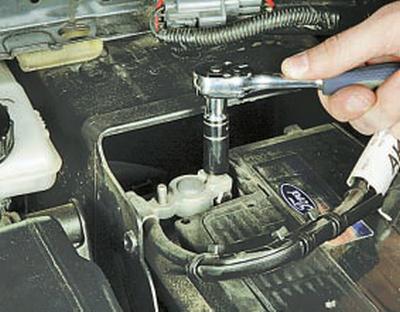

7. Ослабьте затяжку гайки стяжного болта крепления провода к клемме «минус»…

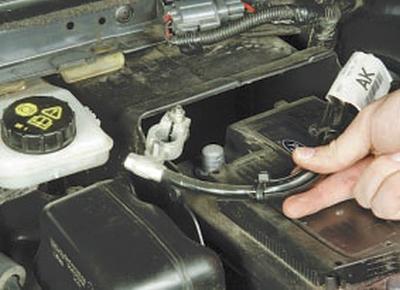

8….и снимите наконечник провода с клеммы.

9. Извлеките аккумуляторную батарею из моторного отсека.

10. Установите аккумуляторную батарею и все снятые детали в порядке, обратном снятию. Перед подсоединением проводов зачистите клеммы батареи и внутренние поверхности наконечников проводов мелкозернистой наждачной бумагой. Подсоедините провода в порядке, обратном снятию, соблюдая полярность. После подсоединения проводов к клеммам нанесите на наконечники проводов и открытые поверхности клемм тонкий слой смазки Литол-24 или аналогичной (наиболее предпочтительны медесодержащие токопроводящие смазки).

Источник

Снятие и установка аккумуляторной батареи

Вам потребуются: ключи «на 10» и «на 12» (удобнее торцовые головки).

1. Откройте крышку кожуха аккумуляторной батареи над клеммой «плюс», ослабьте затяжку гайки стяжного болта крепления провода к этой клемме и снимите наконечник провода с клеммы.
2. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра и глушителя шума впуска), так как он мешает снятию аккумуляторной батареи.

3. Снимите кожух аккумуляторной батареи, потянув его на себя и преодолевая сопротивление его фиксаторов.

4. Отверните болт крепления прижимной пластины…

5….и снимите пластину.

6. Выдвиньте аккумуляторную батарею по полке вперед настолько, чтобы открылся доступ к клемме «минус».

7. Ослабьте затяжку гайки стяжного болта крепления провода к клемме «минус»…

8….и снимите наконечник провода с клеммы.

9. Извлеките аккумуляторную батарею из моторного отсека.
10. Установите аккумуляторную батарею и все снятые детали в порядке, обратном снятию. Перед подсоединением проводов зачистите клеммы батареи и внутренние поверхности наконечников проводов мелкозернистой наждачной бумагой. Подсоедините провода в порядке, обратном снятию, соблюдая полярность. После подсоединения проводов к клеммам нанесите на наконечники проводов и открытые поверхности клемм тонкий слой смазки Литол-24 или аналогичной (наиболее предпочтительны медесодержащие токопроводящие смазки).

Источник

Снятие и установка аккумуляторной батареи
Электрооборудование. Аккумулятор и генератор. Форд Мондео 4

Вам потребуются: ключи «на 10» и «на 12» (удобнее торцовые головки).

1. Откройте крышку кожуха аккумуляторной батареи над клеммой «плюс», ослабьте затяжку гайки стяжного болта крепления провода к этой клемме и снимите наконечник провода с клеммы.

2. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра и глушителя шума впуска), так как он мешает снятию аккумуляторной батареи.

3. Снимите кожух аккумуляторной батареи, потянув его на себя и преодолевая сопротивление его фиксаторов.

4. Отверните болт крепления прижимной пластины…

5….и снимите пластину.

6. Выдвиньте аккумуляторную батарею по полке вперед настолько, чтобы открылся доступ к клемме «минус».

7. Ослабьте затяжку гайки стяжного болта крепления провода к клемме «минус»…

8….и снимите наконечник провода с клеммы.

9. Извлеките аккумуляторную батарею из моторного отсека.

10. Установите аккумуляторную батарею и все снятые детали в порядке, обратном снятию. Перед подсоединением проводов зачистите клеммы батареи и внутренние поверхности наконечников проводов мелкозернистой наждачной бумагой. Подсоедините провода в порядке, обратном снятию, соблюдая полярность. После подсоединения проводов к клеммам нанесите на наконечники проводов и открытые поверхности клемм тонкий слой смазки Литол-24 или аналогичной (наиболее предпочтительны медесодержащие токопроводящие смазки).

Источник

Ford Mondeo 4 Midnight Sky 2.3 › Logbook › 45. Замена аккамулятора / помогите прописать емкость Mondeo 4

Приветствую!
На днях понял, что моему аккуму, которым автомобиль был снаряжен с завода, осталось не долго. Трудяга отпахал 8 лет, и готовился отправиться в вальгаллу. В прошлом году он тоже начал помирать при минус 20-ти, но зарядка на ночь помогла решить проблему на месяц, и хоть в конце он уже вращал очень вяло, но холода кончились и я благополучно забыл о нем на год.

Приехал в магаз, и после долгих замеров выяснилось, что размеры нужны 175/175/278, был выбран Bosch S4 Silver, 72Ah, 680A. Год выпуска 2018, 36 неделя. Отдал свой старый в магазин получил скидку на 5%+450р за аккум. Итого вышло 6070 рублей.

После этого, пришла необходимость прописать емкость аккума через ELM Config, но провозившись полчаса, понял что с блютус версией елмки можно запороть один из блоков. В связи с чем прошу совета как быть? Покупать другой провод? Или может есть кто в СПБ, кто может сделать данную операцию?

Пока ковырялся с ЕЛМ, запустил ForScan чтобы потереть ошибки, которые вылетали когда тачка заводилась уже после того как потухли все экраны) То есть старый аккум в предсмертном состоянии все же позволил мне завести авто, но я получил отключеие блока абс и подушек безопасности. Естественно, после повторного старта двигателя все ошибки пропали, но из памяти их пришлось затереть. Среди этих ошибок обнаружилась и очень неприятная, подтвердившая мои опасения ошибка.

Как выяснилось после ее стирания, ошибка появляется только после холодного пуска, то есть когда цепь еще не натянута как следует, да и звук цепи во время запуска стал слышен уже пару месяцев назад, значит цепь скоро буду менять, и если все сложится, то вместе цепью и маслосьемные колпачки.

Ford Mondeo 2011, engine Gasoline 2.3 liter., 161 h. p., Front drive, Automatic — parts

Comments 56

Даже не знал что аккум надо прописывать, нафига?

Ненада его прописывать!

Почему такое мнение?

Интеллектуальный заряд потомучто

Я на дизель уже третий аккумулятор поставил! 2011г

Значит повезло мне с заводским, долго отслужил

Взял теперь Topla Top, а то бош s5 3 зимы прожил.

Маловато, от боша большего ожидал

Для дизеля не очень плохой результат, родной тоже 3 зимы отходил.

Ошибка пофазам может быть еще из за недостаточного давления масла. как уровень поживает?

Уровень под контролем, на максимальном значении побрякивание цепи все равно слышно при запуске на холодную. именно в первую секунду после того как двигатель «схватывает» Когда на горячую пускаешь все тихо.

У меня была похожая ошибка после покупки авто, возможно на минимуме катались до меня, стер ошибку и больше не видел пока.

Ну проверю через недельку еще, может и не появится

Уровень под контролем, на максимальном значении побрякивание цепи все равно слышно при запуске на холодную. именно в первую секунду после того как двигатель «схватывает» Когда на горячую пускаешь все тихо.

Цепь не должна брякать на холодную и не брякать на горячую. Натяжитель с храповиком. Цепь не натягивается при каждом запуске.По мере вытяжки цепи просто на следующий зуб перескакивает натяжитель и всё.
Может муфта VCT брякает?
Вот она без давления может брякать если фиксатор не работает.
Как масло в оба контура поступило, она центруется и тишина.
На бустах и маздах турбовых частенько этот фиксатор ломается.
Может имеет смысл снять крышку клапанную и прокрутить КВ. Целостность корпуса муфты посмотреть со всех сторон.
По АКБ, ничего не выставлял в конфигурации. Моего АКБ не нашлось в выборе. Только 52/60/71AGM/80 .
Простого на 71 нет. Оставил как есть на 60. Вроде нормуль уже три года.

Спасибо, полезная инфа, не знал что так бывает. Звук именно в момент схватывания, около секунды. Похож как будто цепь бьет о кожух. Что еще странно, я когда прокладку крышки менял, то слесарь сказал что снаружи цепи есть следы, а значит ее колошматит. И они реально есть, только вот может от прижимного башмака?

Что может оставить следы на стальной цепи, все что вокруг явно мягче.

Цепь не должна брякать на холодную и не брякать на горячую. Натяжитель с храповиком. Цепь не натягивается при каждом запуске.По мере вытяжки цепи просто на следующий зуб перескакивает натяжитель и всё.
Может муфта VCT брякает?
Вот она без давления может брякать если фиксатор не работает.
Как масло в оба контура поступило, она центруется и тишина.
На бустах и маздах турбовых частенько этот фиксатор ломается.
Может имеет смысл снять крышку клапанную и прокрутить КВ. Целостность корпуса муфты посмотреть со всех сторон.
По АКБ, ничего не выставлял в конфигурации. Моего АКБ не нашлось в выборе. Только 52/60/71AGM/80 .
Простого на 71 нет. Оставил как есть на 60. Вроде нормуль уже три года.

Натяжитель на максимуме был, фаза смещена более чем на 4 градуса. Прижимной башмак был сломан. Как цепь не проскочила не знаю. Мастер сказал растянута была прилично, вроде на 1см. Скажи, а за центровку муфты отвечает именно клапан что из клапанной торчит? У меня такое чувство что он не работает. Вчера сдернул с него фишку, поведение машины никак не изменилось, щелкание под капотом при разгоне осталось(

Клапан большую часть времени не активен и открыты оба масленых канала. Муфта в нулевом положении зафиксирована своим фиксатором и работает как простая шестерня.
Поведение при отключении особо и не поменяется, за исключением некоторых мощностных режимов.
Ошибка при скидывается проводов должна появится, но без зажигания контрольной лампы. В мозгах должна сохранится. Что то типа «обрыв цепи и т.д»
Грубую проверку на щелкает/не щелкает можно провести. От АКБ на прямую проводами подавать на пины +12в и -12в. Должно щёлкать на обе полярности.

Никогда не сбрасывал BCM при замене. И все окей!

Мне кажется, мозги умнее должны быть, чем говорят. Если перед каждой заменой акб с другой емкостью надо было бы лезть прописывать — все было бы иначе)

Процедура сброса BMS при замене АКБ:
Автомобили с кнопкой заднего противотуманного фонаря
1. Сядьте в автомобиль и в течение 10 секунд выполните шаги 2–4.
2. Переключатель зажигания в положении ON, двигатель выключен (положение II).
3. Нажмите и отпустите переключатель заднего противотуманного фонаря пять раз.
4. Нажмите и отпустите переключатель аварийной сигнализации три раза.
5. При правильном выполнении контрольная лампа системы зарядки на щитке приборов мигает три раза в течение следующих 15 секунд.
6. Сброс BMS выполнен.
Автомобили БЕЗ кнопки заднего противотуманного фонаря
1. Сядьте в автомобиль и в течение 10 секунд выполните шаги 2–4.
2. Переключатель зажигания в положении ON, двигатель выключен (положение II).
3. Вытяните и отпустите переключатель дальнего света пять раз.
4. Нажмите и отпустите педаль тормоза три раза.
5. При правильном выполнении контрольная лампа системы зарядки на щитке приборов мигает три раза в течение следующих 15 секунд.
6. Сброс BMS выполнен.
