Провод АКБ: подача тока без потерь

Подача электрического тока от аккумуляторной батареи к стартеру и потребителям электросистемы автомобиля выполняется аккумуляторными проводами (проводами АКБ). О том, что такое провода АКБ, как они устроены, каких типов бывают и какое место занимают в бортовой электрической сети — читайте в статье.

Что такое провод АКБ

Провод АКБ (аккумуляторный провод) — электротехническое изделие, провод большого сечения с клеммами для соединения аккумуляторной батареи (АКБ) с электростартером и электросистемой транспортного средства. Также к данному типу проводов относятся перемычки для соединения нескольких АКБ друг с другом и провода «массы».

Аккумуляторные провода часто называются пусковыми или стартерными, что отражает одну из их функций — подачу тока на стартер при запуске двигателя. Этим же термином зачастую обозначаются и провода для прикуривания, о чем следует учитывать при покупке этих электротехнических изделий.

•

Провод АКБ «+» HYUNDAI Porter OE

Провод АКБ соединительный перемычка L=350мм S=35мм клемма-клемма

Провод АКБ соединительный перемычка L=650мм S=35мм наконечник-наконечник d=10мм CARGEN

Провод АКБ КАМАЗ-6520 S=50мм L=3300мм (наконечник D=12мм и D=10мм) АЭД

Провод АКБ МТЗ-80,82 (-) L=800мм S=25мм (+) L=2700мм S=35мм D=10мм комплект

Провод АКБ соединительный перемычка HYUNDAI HD65,72,78 OE

Провод АКБ «+» ЗИЛ-5301 S=25мм L=1500мм евро клемма (латунь) ДИАЛУЧ

Провод АКБ МАЗ соединительный перемычка Н/О L=2200мм S=35 болт-болт D=10

Провод АКБ соединительный перемычка L=300мм S=35мм клемма-клемма АЭД

Провод АКБ соединительный перемычка L=500мм S=50мм клемма(-) и наконечник D=10мм ДИАЛУЧ

Типы проводов аккумуляторных батарей

Провода АКБ отличаются назначением, функционалом и некоторыми конструктивными особенностями.

По назначению провода бывают трех основных типов:

• Стартерные/пусковые аккумуляторные провода;
• Перемычки;
• Провода «массы».

Провода первого типа являются основными, они служат для подключения к аккумулятору стартера и других компонентов электросистемы. Перемычки используются для последовательного соединения двух аккумуляторных батарей в электросистемах на 24 В. Провода «массы» применяются для соединения аккумулятора с «массой» (общим проводом) транспортного средства.

Также провода делятся на «плюсовые» и «минусовые» — соответственно, для подключения к положительной или отрицательной клемме аккумуляторной батареи. Эти провода для различных автомобилей имеют неодинаковую длину и конфигурацию.

Основные провода АКБ и перемычки всегда оснащаются концевыми клеммами для подключения к аккумуляторной батарее, клеммы отличаются типоразмером и материалом изготовления. По материалу изготовления клеммы бывают:

• Латунь или медь без покрытия;
• Латунь или медь с покрытием свинцом, оловянно-висмутовым или иным сплавом;
• Свинец или свинцовые сплавы.

Клеммы из меди и медных сплавов со стороны подключения к аккумулятору используются реже других типов, так как они подвержены коррозии и разрушению вследствие электротехнических реакций. Клеммы с покрытием свинцовыми сплавами и цельные свинцовые клеммы находят самое широкое применение, так как они наиболее устойчивы к контакту со свинцовыми клеммами на АКБ. Некоторое применение находят клеммы из алюминиевых и прочих сплавов.

По размеру и типу клемм провода делятся на несколько основных типов:

• Европейские конусные (стандартные, Euro, Type 1, DIN/JIS) — внутренний диаметр 19,5 («+») и 17,9 («-»);
• Японские конусные (Type 2, JIS) — внутренний диаметр 14,7 («+») и 13,0 («-»);
• Азиатские конусные (Type 3) — внутренний диаметр 12,7 («+») и 11,1 («-»);
• Под болт российского стандарта;
• Под болт и винтовые американские;
• Других стандартов под болт, винтовые и комбинированные.

Наибольшее распространение имеют аккумуляторы с европейскими и азиатскими конусными клеммами, поэтому основная масса проводов АКБ оснащается соответствующими типами клемм. Однако сегодня в продаже можно найти провода для любых клемм и аккумуляторов.

Наконец, аккумуляторные провода можно разделить на две группы по функционалу:

• Стандартные провода и перемычки без возможности дополнительных подключений;
• Провода и перемычки с дополнительными клеммами, отводом (дополнительным выводом) или возможностью соединения одного-трех отводов.

Провода второго типа имеют отвод от концевой клеммы со стороны АКБ, позволяющей подключать напрямую к аккумулятору некоторых потребителей или выполнять дополнительное соединение с «массой». В перемычках может предусматриваться клемма для подключения некоторых приборов к средней точке.

Конструкция проводов АКБ

В общем случае провод АКБ устроен просто. Его основу составляет многожильный медный провод большого сечения (от 16 до 80 и более кв. мм), заключенный в одно- или многослойную изоляцию из ПВХ, материалов на основе резины или других полимеров. На каждом конце провода монтируются клеммы, одна для соединения с клеммой аккумулятора, другая для подключения к стартеру, «массе» или другим потребителям. В месте соединения провода с клеммой может использоваться дополнительная изоляция.

Со стороны подключения к АКБ клемма должна соответствовать одному из указанных выше стандартов. Наиболее часто используются накидные клеммы с зажимом, которые подходят для АКБ с конусными клеммами. С обратной стороны обычно используются силовые клеммы под болт в виде лопаток или сплющенных трубок. В перемычках обе клеммы соответствуют одному стандарту, однако, одна из них плюсовая, а вторая минусовая. Конструкция, размеры и конфигурация клемм зависит от модели транспортного средства, для которого предназначен данный конкретный провод.

Клеммы могут защищаться от грязи, попадания воды и других негативных воздействий накидными пластиковыми кожухами. На проводе также может располагаться дополнительная гофрированная изоляция.

Место провода АКБ в электросистеме автомобиля и его принцип работы

Как уже было сказано, провода АКБ решают две основных задачи:

• Питание стартера при запуске двигателя;
• Подача тока на электросистему транспортного средства.

Наиболее часто провода АКБ имеют следующую схему подключения:

• Один провод (как правило — положительный) напрямую соединен со стартером;
• Второй провод соединен с «массой» автомобиля (с кузовом, также предусматривается отвод на блок двигателя).

В момент запуска двигателя по проводам АКБ протекают высокие токи — от 200 до 1000 А, при этом они обладают некоторым электрическим сопротивлением, что вследствие закона Ома влечет за собой падение напряжения на проводах и их нагрев. Согласно отраслевому стандарту ОСТ 37.001.052-2000 на стартерных проводах падение напряжения должно быть не более 2 В на 1000 А, а это можно обеспечить только использованием проводов большого сечения, изготовленных из металла с малым удельным сопротивлением. Поэтому сегодня провода АКБ изготавливаются из меди и имеют сечение не менее 16 кв. мм — только такие провода могут обеспечить нормальную работу стартера без чрезмерного нагрева и каких-либо негативных последствий.

Провода АКБ подвергаются значительным нагрузкам и с течением времени теряют свою прочность и характеристики, поэтому периодически нуждаются в ремонте или замене. В случае замены следует правильно подбирать новые провода и правильно их устанавливать — только так электросистема автомобиля будет функционировать надежно и безопасно.

Эксплуатация автомобиля летом сопровождается специфическими загрязнениями — битумными и смолистыми пятнами, следами насекомых и другими. Эти загрязнения не удаляются водой при мойке, решить проблему помогают специальные средства — очистители битума и следов насекомых, о которых рассказано в статье.

Длительная езда на автомобиле приводит к утомляемости мышц шеи и наносит вред здоровью позвоночника. Решить эти проблемы помогают подушки на подголовники. О том, что такое подушки на подголовники и зачем они нужны, а также об ассортименте, подборе и применении данных аксессуаров — узнайте из статьи.

Для нарезки наружной резьбы с помощью круглых и прямоугольных плашек необходимо использовать специальное приспособление — плашкодержатель или вороток для плашек. Все о воротках, их существующих типах, конструкции и характеристиках, а также о выборе и применении этих приспособлений — читайте в статье.

Резьбовой крепеж прост и надежен, однако повреждение болта или шпильки может привести к невозможности его извлечения и замены. Эта проблема решается с помощью специального инструмента — набора экстракторов. Об этих приспособлениях, их типах, конструкции, выборе и применении читайте в данной статье.

Почувствовав дыхание зимы, все автомобилисты задумываются о замены сезонной резины. И очень многие из нас при покупке зимних шин встают перед трудным выбором — «шиповки» или «липучки»? Каждый тип шин имеет свои преимущества и недостатки, и отдать предпочтение чему-то одному бывает очень сложно. В этой статье мы попытаемся сделать этот непростой выбор.

Заливка в бак некачественного дизельного топлива может навредить мотору вплоть до полного его выхода из строя. Минимизировать или исключить негативные последствия заправки низкокачественным дизелем помогает специальная автохимия — присадки в дизтопливо, о которых подробно рассказано в данной статье.

Использование правильного типа шин гарантирует автомобилю устойчивость и управляемость в любой дорожной ситуации. Только шины, используемые по сезону, гарантируют оптимальные сцепные характеристики с дорожным покрытием и минимальный тормозной путь.

Источник

Moskvich 2140 Почти металлолом › Logbook › Изготовление силовых проводов АКБ

Старые провода пришли в негодность — клеммы погнутые и окисленные, да и сечение неплохо бы увеличить.
В закромах родины склада нашелся кусок провода сечением 50 мм², длина его недостаточна для какого-либо разумного применения, посему и решено было изготовить силовые провода вместо покупки готовых.

Снимаем старые провода, и видим, что окисление хорошо поработало — контакт в некоторых местах не очень.

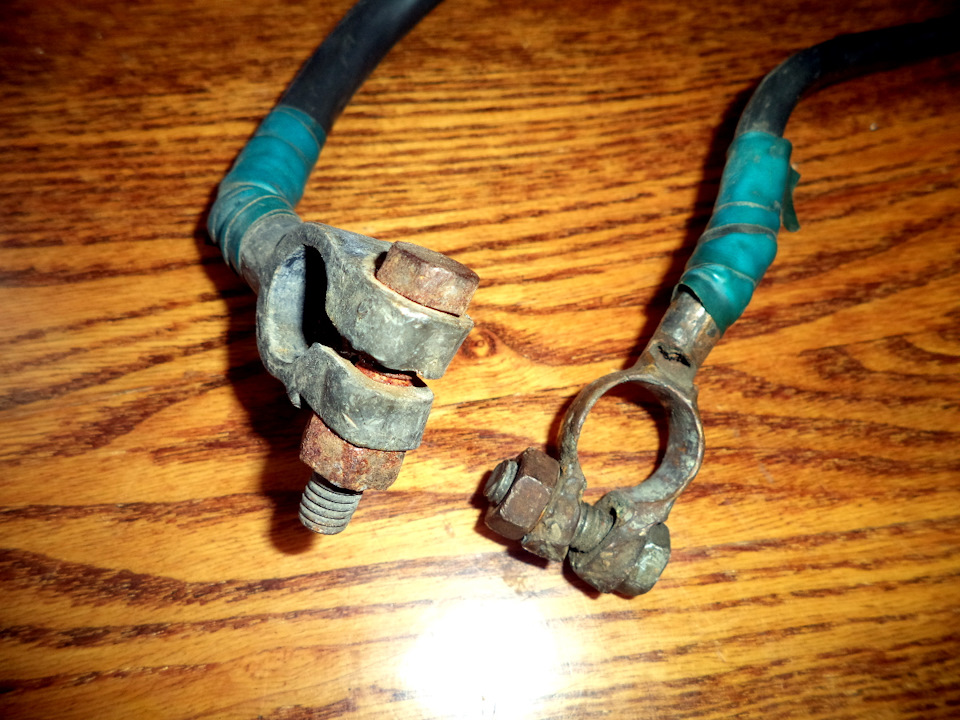

Клеммы имеют совершенно непрезентабельный вид.

Клеммы продавались в симпатичной коробочке. Самые дорогие из тех, что были (150р.).

Выглядят весьма симпатичненько. Вот только подстава — это вовсе не свинец. Они очень легкие. Посмотрим, как будет работать; при необходимости, заменить клеммы — делов на 10 минут.

Также, нам понадобятся наконечники, например, ТМЛ.

Ну и сам провод.

Для сравнения: слева — оригинальный «минусовой», посередине — новый, справа — оригинальный «плюсовой».

За неимением приспособления для разделки, все будем делать подручными средствами.
Провод я разрезал ножовкой по металлу, потому как болторез больше мнет, чем кусает.

Зачищенные концы зажимаем в клеммы. Тут случился «упс» — нужен ключ на 11. Кто-то шибко умный, видать, их делал. Затянул разводным ключом, искать рожковый было влом.

Далее, нужно обжать наконечник. Сделал по-простому — молотком сплющил и для большей надежности набил углубления.
На проводе уже был один наконечник, решил его оставить, сделано достаточно качественно.

Результат выглядит неплохо, посмотрим, как покажет себя в работе.
Длина выбрана несколько с запасом, сечение с лихвой компенсирует.
