Схема электрооборудования минска с аккумулятором
Схема электрооборудования мотоциклов Минск
Схема электрооборудования мотоцикла 3.11211:
1 — лампа указателя поворотов передняя А12-10; 2 — лампа подсветки спидометра А12-1; 3 — контрольная лампа дальнего света А12-1; 4 — лампа габаритного огня A12-4; 5 — лампа ближнего/дальнего света А12-45+40; 6 — контрольная лампа указателей поворотов А12-1; 7 — контрольная лампа нейтрали в коробке передач А12-1; 8 — переключатель света, указателей поворота с кнопкой звукового сигнала; 9 — звуковой сигнал; 10 — реле-прерыватель указателей поворотов 25.3747; 11 — включатель контрольной лампы нейтрали; 12 — генератор 43.3701010; 13 — лампа указателя поворотов задняя А12-10; 14 — блок коммутатор-стабилизатор 262.3734; 15 — лампа стоп-сигнала А12-10; 16 — лампа габаритного огня А12-5; 17 — включатель стоп-сигнала 13.3720; 18 — трансформатор высоковольтный 2102.3705; 19 — свеча А23В; 20 — включатель стоп-сигнала ручного тормоза 13.3720; 21 — центральный переключатель; 22 — переключатель «день-ночь» и аварийный выключатель зажигания
Схема электрооборудования мотоцикла 3.115 с электронной системой зажигания
Схема электрооборудования мотоцикла «Минск» с аккумулятором: 1 — переключатель света и аварийный выключатель зажигания; 2 — включатель стоп-сигнала ручного тормоза; 3 — правые указатели поворотов с лампами А1 2-10; 4 — лампа подсветки шкалы спидометра А12-1; 5 — лампа головного света фары А12-45+40; 6 — контрольная лампа дальнего света А12-1; 7 — контрольная лампа указателей поворотов А12-1; 8 — контрольная лампа нейтрали в коробке передач; 9 — лампа переднего габаритного/стояночного огня А12-4; 10 — левые указатели поворотов с лампами А12-10. 11 — переключатель света, указателей поворотов и кнопка звукового сигнала; 12-замок зажигания 058; 13 — свеча А23В; 14 — включатель контрольной лампы нейтрали; 15 — звуковой сигнал; 16 — аккумуля т орная батарея 6МТ-5; 17 — предохранитель 8А; 18 — зарядное устройство; 19 — катушка зажигания 2102.3705; 20 — реле-прерыватель указателей поворотов 25.3747; 21 — блок БКС 262.3734; 22 — включатель стоп-сигнала ножного тормоза; 23 — лампа стоп-сигнала А12-10; 24 — лампа заднего габаритного/стояночного огня А12-5; 25 — генератор 43.3701
Схема электрооборудования мотоциклов М-103, М-104, М-105, М-106: 1 — замок зажигания; 2 — лампа подсветки шкалы спидометра А6-1 (только на М-105, М-106); 3 — лампа головного света фары A6-32+2 1 или А6-32 + 32; 4 — лампа габаритного света фары А6-2; 5 — звуковой сигнал С-34; 6 — переключатель света с кнопкой звукового сигнала П-25 или П-200; 7 — катушка зажигания КМ-01, ИЖ-56 или Б-300; 8 — включатель стоп-сигнала (только на М-105, М-106); 9 — генератор Г-38, Г-401, Г-411 или Г-421; 10 — лампа стоп-сигнала А6-15 (только на М-105, М-106); 11 — лампа габаритного света задняя А6-3
Схема электрооборудования мотоциклов Минск ММВЗ 3.111
Источник
Схема электрооборудования минска с аккумулятором
1. Генератор
Генератор оставляем прежний 43. 3701 65W 12 V (Генератор 43.3701 и 431.3701 это один и тот же генератор 65W 14V). Тем, у кого генератор модели 432.3701 или 80.3701 90W 14V повезло больше! (Последнего я даже в руках никогда не держал (!))
Генератор 43.3701 14V 65W
Генератор 432.3701 14V 90W
Генератор 80.3701 14V 90W
А вот, как раз вовремя под руку попался нужный материал:
Журнал «Мото» № 11/1999 г
(Два раза по фото — больше размер!)
2. Зарядное устройство 3.1121-37100 (Минск)
Оригинал статьи.(Фото большого размера)
Окончание статьи.(Фото большого размера)
Схема подключения.(Фото большого размера)
(Чтоб увеличить картинку на этой странице, просто кликнете по ней два раза)
Ну и схема зарядного устройства 3.1121 — 37100
Это самый простой вариант установки аккумулятора на мотоцикл. Простота состоит в том, что потребуется спаять простенький регулятор из доступных деталей, настроить его подстроечным резистором R6 до нужного тока отсечки зарядки.
3. БПВ 21-15 от ИЖ 7.107-01
В инструкции по эксплуатации мотоцикла ИЖ 7.107-01 сказано:
Сам блок БПВ 21-15 выглядит так:
Передняя часть (Шыльдик)
Обратная сторона (Радиатор охлаждения)
Плата. (Фото большого размера)
Схема самого блока.
А теперь о подводных камнях. На мотоцикле ИЖ установлен генератор переменного тока маховичного типа 7.107-3710
Может для Восхода БПВ 21-15 и подходит, но для Ижа с его максимальной мощностью в 105 Вт он оказался слабоват. И дело не только в мощности, но и в плохом подборе и самой сборки блока. просто пихали туда разную дрянь, вот он и горел от каждого кривого взгляда. Нет, конечно, можно его спаять и так, по родной схеме, с хорошими качественными радиодеталями, но если вы его все же спаяете по схеме что выложена сверху — второй БПВ в подарок от меня лично.
(Ах да, резистор R1 номиналом 0.008 Ом — это кусочек проволочки? Для меня это загадка.)
Что б не ломать голову, до нас её ломали хорошие люди, был разработан модернизированный вариант блока БПВ 21-15. В оригинале он выглядел так:
В хорошем качестве
Немного позже, «Филин» нарисовал схему более красивую и более доступную:
(Два раза по картинке — больше размер!)
Суть установки вы знаете: отсоединяем общий провод от массы. Зажигание пускаем через КЭТ-1А или через штатное БКС.
Катушка зажигания 2102.3705
Сопротивление первичной обмотки должно быть в пределах — 0,4 Ом, вторичной — 6,7 КОм.

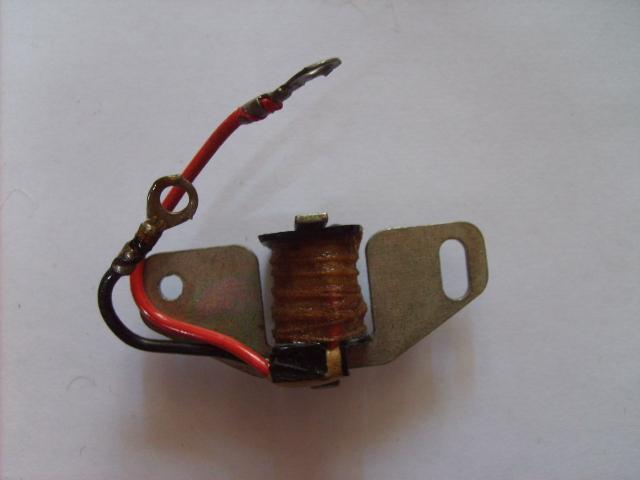

Индукционный датчик.
Черный (короткий) идет на клемму (Д1) генератора.
Красный (длинный) идет на клемму (Д) генератора.
Немного про маркировку электрооборудования и не только.
Электрооборудование мотоцикла обозначается девяти — одинадцати цифровыми.
0000.0000000 — полный номер модификации изделия, его узлов и деталей, в которых:
00 — первая пара знаков обозначают порядковый номер модели агрегата (первая модель начинается с 11);
00 — вторая пара — модификацию изделия (при отсутствии модификации этот знак опускается);
. — точка отделяет номер модели и модификации изделия от номера типовой группы или подгруппы и номера детали;
00 — номер типовой группы;
00 — номер подгруппы, то есть вид изделия по назначению.
000 — порядковый номер детали в пределах типовой подгруппы, устанавливаемый в соответствии со спецификациями типовых деталей автомобилей и прицепов и номерными книгами по обозначению деталей на предприятиях.
Например: Генератор мощностью 65 Вт, 14 В: 43.3701
43 — порядковый номер;
Модификаций нет — так как всего лишь две цифры.
Далее точка — отделяет номер модели и ее модификации от номера типовой подгруппы.
Далее цифры означают:
37 — электрооборудование (38 — контрольные приборы. );
01 — подгруппу, то есть вид изделия по назначению — в данном случае это генератор.
Полное обозначение деталей и узлов, составляющих данный генератор — 43.3701000, а его базовой комплектации— 43.3701010.
Генераторы 431.3701 и 432.3701 первая и вторая модификация соотвецтвенно.
Номера и наименование типовых деталей и узлов отдельных приборов электрооборудования устанавливает отраслевая нормаль ОН 025 215—69
Некоторые типовые группы автомобильного подвижного состава приведены ниже.
Номер — группы Наименование
00 — Автомобиль или прицеп (и комплектация)
10 — Двигатель
13 — Система охлаждения двигателя
16 — Сцепление
37 — Электрооборудование
38 — Приборы
47 — Дополнительное оборудование
79 — Радиотелевизионное и магнитофонное оборудование
81 — Вентиляция, отопление и кондиционирование воздуха
Некоторые типовые подгруппы групп автомобильного подвижного состава приведены ниже.
Номер подгруппы — Наименование
3700 — Электрооборудование
3701 — Генератор
3702 — Реле-регулятор (реле обратного тока, регулятор напряжения и тока)
3703 — Аккумуляторная батарея
3704 — Выключатель зажигания
3705 — Катушка (агрегат) зажигания
3706 — Распределитель зажигания
3707 — Свечи и провода зажигания
3709 — Переключатели
3710 — Выключатели
3734 — Транзисторный коммутатор и т.д.
Спасибо Дмитрию Шехавцову aka «kvadrat67» за предоставленные материалы, использовавшиеся при написании статьи.
Источник
Схема электрооборудования минска с аккумулятором
Рис. 3.12. Система зажигания.
На мотоциклах М103-М106 и 3.111 применялась контактная (механическая) система зажигания.
Система зажигания состоит из обмотки зажигания генератора, прерывателя, конденсатора, индукционной катушки, провода высокого напряжения, радиопомехозащитного устройства, свечи зажигания, центрального переключателя и проводов низкого напряжения (рис. 3.12).
Когда контакты прерывателя замкнуты, обмотка зажигания закорочена на массу и ток идет по цепи 1: масса — обмотка генератора -прерыватель — масса. Когда контакты размыкаются, ток идет по цепи 2: масса — обмотка генератора — клемма А — красный провод — клемма Н — первичная обмотка индукционной катушки — масса. Если зажигание выключено, то в центральном переключателе клемма 4 соединена с клеммой 3 и ток, минуя первичную обмотку катушки, имеющую сопротивление, через клеммы 4 и 3 переключателя идет на массу.
Приборы системы зажигания. Индукционная катушка Б-300 состоит из сердечника, первичной и вторичной обмоток, корпуса, крышки, стяжных винтов и клемм.
Катушка установлена в металлическом кронштейне, который крепится двумя болтами к кронштейну рамы. К одному из этих болтов подсоединяется клемма массы, поэтому кронштейн рамы должен быть хорошо очищен от краски в месте соединения с кронштейном катушки. Провод высокого напряжения закреплен на выводной клемме катушки с помощью резиновой уплотнительной муфты и гайки.
Неисправная катушка не ремонтируется и подлежит замене. Исключение составляет лишь обрыв провода от клеммы низкого напряжения внутри катушки, что можно устранить пайкой. Не допускается попадание воды на катушку, так как это может вызвать перебои или отказ в ее работе. В случае, если вода все же попала, катушку следует просушить на солнце или в теплом помещении в течение нескольких часов.
К неисправностям провода высокого напряжения можно отнести повреждение изоляции и разрушение сердцевины, особенно на концах. При повреждении конца провода его следует аккуратно отрезать ножом.
Рис. 3.13. Свечи зажигания: а — горячая; б — холодная; в — с выступающим тепловым конусом (юбкой); 1 — длина нарезной части; 1 — выступающая часть юбки; 2 — герметик; 3 — боковой электрод; 4 — центральный электрод; 5 — юбка; 6 — корпус; 7 — изоляционная теплоотводящая шайба; 8 — стеклогерметик; 9 — сетчатая накатка на контактном стержне; 10 — изолятор; 11 — контактный стержень.
Свеча зажигания (рис. 3.13) состоит из корпуса, изолятора и электродов.
Для бесперебойной работы свечи температура нижней части изолятора (юбки) должна быть в пределах 500 — 600 °С. В этом случае происходит сгорание нагара на изоляторе (самоочищение), а цвет изолятора изменяется от светло-серого до светло-коричневого. Если температура юбки ниже 500 °С, то на ней отлагается нагар, вызывающий утечку тока на массу (нагар — проводник) и перебои в работе. Если же температура превышает 700 °С, то происходит преждевременное воспламенение смеси от раскаленного изолятора — калильное зажигание.
Правильный подбор свечи улучшает работу двигателя, облегчает его запуск и увеличивает мощность. Удачно подобранная свеча, снятая с работавшего под нагрузкой двигателя (не менее 2 км езды со скоростью 80 — 85 км/ч), должна быть сухой и иметь цвет юбки от светло-серого до светло-коричневого. Так как находящийся в эксплуатации двигатель обязательно имеет отклонения от нормы (пусть и незначительные), то в данный момент к нему может лучше подходить не устанавливаемая заводом свеча, а другая, близкая к ней по тепловым характеристикам.
К неисправностям свечи относится сильное отложение нагара и копоти на юбке, замыкание электродов нагаром или оплавленным металлом (мостик), увеличение зазора из-за выгорания электрода, качка или трещины изолятора. Устраняя мостик или копоть на изоляторе, следует одновременно устранить и причины, вызывающие неисправность. При наличии трещин или качки изолятора свеча заменяется новой. Иногда трещины в изоляторе могут быть незаметными и без нагрузки (при проверке на массу) такая свеча может давать нормальную искру, однако под нагрузкой (в цилиндре) она будет работать с перебоями. Если есть сомнение в исправности свечи, между ее электродами необходимо установить резиновую пластинку и проверить на искру. У исправной свечи искра будет проскакивать между центральным электродом и корпусом, а у неисправной — через изолятор снаружи или внутри свечи.
Радиопомехозащитное устройство СЭ-12 или А-14 служит для уменьшения радио- и телепомех, создаваемых в цепи высокого напряжения.
Основу его составляет сопротивление 12000 — 14000 Ом, вмонтированное в корпусе наконечника свечи. Экранирование наконечника металлическим кожухом (А-14) дополнительно снимает уровень радиопомех. Устройство улучшает работу свечи и установка его на мотоцикл обязательна.
Центральный переключатель ВК-863 (рис. 3.14) установлен совместно со звуковым сигналом на кронштейне верхнего мостика. Имеет три рабочих положения:
0 — мотоцикл и вся система электрооборудования не работает;
1 — включается цепь зажигания, работает сигнал торможения и цепь указателей поворота (при включении переключателя П201);
2 — включается лампа габаритного света при езде по освещенным улицам, подсветки спидометра и заднего фонаря (через дроссель) и лампа дальнего/ближнего света при перемещении рычага переключателя П200 вправо/влево.
Для снятия центрального переключателя следует отсоединить крышку, снять пластмассовый чехол и отвернуть круглую гайку. Чтобы снять цилиндр, необходимо вставить ключ и повернуть его до упора влево (против часовой стрелки). В небольшую канавку на периметре цилиндра следует вставить иголку и утопить на 2 — 2,5 мм конец стопорной шайбы, повернуть цилиндр до отказа влево и извлечь его вместе с ключом. Для снятия ротора следует отвернуть винты крепления поводков и осторожно, чтобы не потерять шарики и пружину фиксатора, извлечь его из корпуса.
При сборке ротор должен быть повернут так, чтобы его поводки соединяли клеммы 1 — 2 и 5 — 6 (рис. 3.12). Цилиндр устанавливается совместно с ключом. Сначала ставят стопорную шайбу и совмещают паз в нижней части цилиндра с выступом в корпусе, а затем вставляют цилиндр и, слегка прижимая его вниз, поворачивают ключ до отказа вправо, а затем влево.
Рис. 3.14. Центральный переключатель ВК-863: 1 — шарик фиксатора; 2 — ротор; 3 — пружина фиксатора; 4 — поводок ротора; 5 — контактные пластины; 6 — чехол; 7 — кронштейн; 8 — провод; 9 — клемма; 10 — панель; 11 — защитная крышка; 12 — замочные пластины; 13 — паз в корпусе; 14 — цилиндр; 15 — стопорная шайба; 16 — гайка; 17 — корпус; 18 — фиксирующий выступ в корпусе
Уход за переключателем заключается в подтяжке резьбовых соединений и периодической (раз в сезон) смазке цилиндра и шариков фиксатора литолом или консалином. После 2000 км можно, не разбирая переключатель, залить в него несколько капель автола через отверстие под ключ.
Возможны следующие неисправности переключателя:
1. Тугое вращение цилиндра, вызванное недостатком смазки или’ попаданием песка. Неисправность устраняется промывкой переключателя и смазкой.
2. Слабая фиксация вследствие ослабления пружины фиксатора или1 выработки пазов в корпусе. Следует растянуть пружину или подпилить паз в корпусе.
3. Заедание цилиндра в результате износа замочных пластин или1 ключа. Необходимо снять цилиндр вместе с ключом и аккуратно опилить все выступающие пластины. В случае поломки замочной пласти—ны ее следует удалить. Заедание может быть вызвано ослаблением крепления поводков ротора или изгибом контактных пластин, в результате чего поводок упирается в торец пластины. Следует подтянуть винты поводка или отрихтовать контактные пластины.
4. Нечеткая коммутация — не включается зажигание, не выключается свет и т.п. — может быть вызвана ослаблением крепления поводка или контактных пластин, которые необходимо расклепать. Возможна поломка панели (обычно с клеммой, что можно устранить с помощью клея).
В случае утери ключа зажигания можно добраться до гаража, Отсо-единив красный провод от клеммы 4 (рис. 3.6) и изолировав его.
ЭЛЕКТРОННАЯ СИСТЕМА ЗАЖИГАНИЯ
Начиная с модели 3.115 на мотоциклах «МИНСК» применяется электронная (бесконтактная) система зажигания.
Принцип действия электронной системы зажигания состоит в том, что при вращении ротора в индукционном датчике создаются электрические импульсы, которые при помощи коммутатора и высоковольтного трансформатора преобразуются в импульсный ток напряжением до 18 кВ.
Электронная система зажигания состоит из генератора, электронного коммутатора, индукционной катушки, провода высокого напря-жения, свечи зажигания, центрального переключателя и проводов низ-кого напряжения.
Электронный коммутатор КЭТ-1 представляет собой тиристорнуко схему (рис. 3.15) с накоплением энергии в конденсаторе. Схема собрана на печатной плате и размещена в металлическом корпусе, который крепится к кронштейну рамы под седлом.
Рассмотрим принцип действия электронного зажигания на примере электронного коммутатора КЭТ-1. При вращении ротора в обмотке зажигания генератора индуцируется ток, который идет по цепи: масса-обмотка зажигания — клемма 3 — желтый провод — клемма Г — диод D, -резистор R, — диод D, — конденсатор С, — клеммы К и Н — первичная обмотка катушки зажигания — масса. (При этом конденсатор С, заряжается). Диод D1 и конденсатор С1 служат для выпрямления и сглаживания переменного тока, а резистор R1 создает необходимую нагрузку в цепи. Стабилитроны D4 и D5 ограничивают напряжение в цепи 150 вольтами — более высокое напряжение пропускается ими на массу. Управляемый диод D6 (тиристор) не пропускает ток на массу до тех пор, пока на его ключ не будет подан положительный сигнал определенной силы и формы от датчика.
При прохождении магнита под датчиком в его обмотке возбуждается электрический ток, который идет по цепи: масса — обмотка датчика — клемма Д генератора — зеленый провод — клемма D коммутатора -ключ тиристора D6 — масса. (Если зажигание выключено, то ток от датчика по фиолетовому проводу поступает через клеммы 4 и 3 центрального переключателя на массу). Как только на ключ тиристора D6 поступает заданный сигнал от датчика, он открывается и конденсатор мгновенно разряжается на массу через тиристор D6. В результате через первичную обмотку проходит короткий и сильный электрический импульс, который индуцирует во вторичной обмотке ток высокого напряжения. Диод D, при разрядке конденсатора С, запирает цепь первую, не давая возможности конденсатору разряжаться через резистор R1. Диод D3 и резистор R2 предохраняют тиристор D6 от преждевременного открытия случайными импульсами.
Регулировка
После ремонта двигателя, установки нового генератора регулировку зажигания следует производить в таком порядке: установить поршень в в.м.т.; опустить поршень на 3,0 — 3,5 мм, вращая коленчатый вал за болт крепления ротора против часовой стрелки; ослабить болты крепления статора генератора; повернуть статор в такое положение, при котором паз на роторе совпадает со стержнем сердечника датчика; затянуть болты крепления статора; установить зазор (0,3±0,05) мм между ротором и стержнем сердечника датчика.
Рис. 3.15. Электронная система зажигания: С1 — конденсатор 1 мкф; С2 — конденсатор 2 мкф; R1 — резистор 1100 Ом; R2 — резистор 51 Ом; D1, D2, D3, — диоды КД105Б; D4 — стабилитрон Д 817В (82 В); D5 — стабилитрон Д 817Б (68 В); D6 — тиристор КУ201 И; 3, Г, К, Н, В, М и Д — клеммы.
Особое внимание следует обращать на тщательную зачистку металла в местах присоединения массы коммутатора и индукционной катушки и на недопустимость биения правой цапфы коленчатого вала. Электронный коммутатор не ремонтируется и в случае отказа подлежит замене.
Заметим, что электронная система зажигания дает более сильную искру, что приводит к улучшению работы двигателя.
ВОЗМОЖНО ЛИ ПРИМЕНЕНИЕ НА МОТОЦИКЛАХ МИНСК ЭЛЕКТРИЧЕСКОЙ СХЕМЫ С ИСПОЛЬЗОВАНИЕМ АККУМУЛЯТОРНЫХ БАТАРЕЙ?
Возможно. Для этого нужно доработать электрооборудование в соответствии со схемой, приведенной на рис. 3.16. Схема применялась заводом ММВЗ для мотоциклов моделей 3.1121, 3.113 поставляемых на экспорт.
Введение аккумуляторной батареи в схему электрооборудования обусловлено международными требованиями, согласно которым мотоцикл должен быть оснащен стояночными огнями.
В связи с этим система электрооборудования притерпела следующие изменения:
— дополнительно установлены аккумуляторная батарея (12 В, 5,5 Ач.), зарядное устройство и предохранитель (8 А);
— заменены замок зажигания, проводка и звуковой сигнал.
Зарядка аккумулятора осуществляется от генератора через выпрямительный диод и автоматическое зарядное устройство 3.1121-37100, отключающее зарядку при достижении напряжения 14,0±0,1 В на клеммах аккумулятора.
Габаритные огни, звуковой и стоп-сигналы, лампа подсветки шкалы спидометра переведены на питание постоянным током.
Данная схема при использовании генератора 43.3701 (65 Вт) обеспечивает положительный энергобаланс батареи емкостью 5,5 А.ч. при питании непрерывно работающих потребителей общей мощностью до 10 Вт и кратковременно включаемых — до 30 Вт.
На мотоциклах ММВЗ-3.1121 батарея, зарядное устройство и предохранитель установлены в левом инструментальном ящике. На мотоцикле ММВЗ-3.113 для батареи предусмотрен специальный пластмассовый отсек, располрженный между корпусом воздухофильтра и правой декоративной облицовкой.
Звуковой сигнал — любой 12-вольтовый постоянного тока.
Жгуты проводов мотоциклов с батареями и без них невзаимозаменяемы. Замок зажигания выполняет также функции переключателя света.
Желательно установить переключатель «массы» чтобы при необходимости отключать аккумуляторную батарею.
Рис. 3.16. Схема электрооборудования мотоцикла «Минск» с аккумулятором: 1 — переключатель света и аварийный выключатель зажигания; 2 — включатель стоп-сигнала ручного тормоза; 3 — правые указатели поворотов с лампами А12-10; 4 — лампа подсветки шкалы спидометра А12-1; 5 — лампа головного света фары А12-45+40; 6 — контрольная лампа дальнего света А12-1; 7 — контрольная лампа указателей поворотов А12-1; 8 — контрольная лампа нейтрали в коробке передач; 9 — лампа переднего габаритного/стояночного огня А12-4; 10 — левые указатели поворотов с лампами А12-10; 11 — переключатель света, указателей поворотов и кнопка звукового сигнала; 12 — замок зажигания 058; 13 — свеча А23В; 14 — включатель контрольной лампы нейтрали; 15 — звуковой сигнал; 16 — аккумуляторная батарея 6МТ-5; 17 — предохранитель 8А; 18 — зарядное устройство; 19 — катушка зажигания 2102.3705; 20 — реле-прерыватель указателей поворотов 25.3747; 21 — блок БКС 262.3734; 22 — включатель стоп-сигнала ножного тормоза; 23 — лампа стоп-сигнала А12-10; 24 — лампа заднего габаритного/стояночного огня А12-5; 25 — генератор 43.3701
