Рип 01 бокс с аккумуляторами

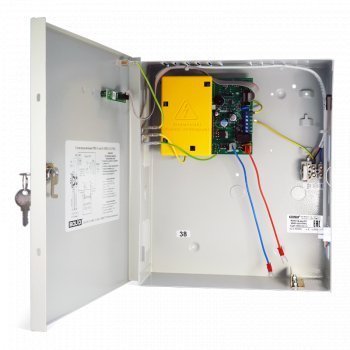

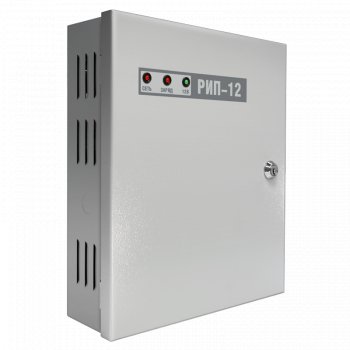

РИП-12 исп. 01 (РИП-12-3/17М1)

Источник питания резервированный

Блок бесперебойного питания предназначен для бесперебойного электропитания устройств и приборов охранно-пожарной сигнализации и активных датчиков напряжением 12В постоянного тока.

— защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
— защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
— контроль напряжения АБ и исправности цепей ее подключения
— автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
— защита от превышения допустимого напряжения на АБ
— световая индикация и звуковая сигнализация аварийных состояний
— работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
— выход «Авария сети» для дистанционной сигнализации
— тип монтажа – поверхностный, настенный

(008540) Бокс для аккумуляторов
(222367) Аккумулятор герметичный Delta DT 1218 12В/18Ач.

Источник вторичного электропитания резервированный

Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более

«Наличие сети»; «Состояние АКБ. ЗАРЯД»; «Нагрузка»

тип «ОК»: «Переход на резервное питание»

— номинальный при наличии основного питания

Напряжение питания, B:

— максимальный при наличии основного питания

— от сети переменного тока

Тип используемого аккумулятора

Количество аккумуляторов, шт

— от сети переменного тока

Защита от короткого замыкания

Защита аккумулятора от глубокого разряда

— при питании от сети переменного тока, А

Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В

— при питании от резервного источника питания, А

Диапазон рабочих температур, °С

Выходное напряжение, В:

Габаритные размеры, мм

— при питании от сети переменного тока

Источник вторичного электропитания резервированный

«Наличие сети»; «Состояние АКБ. ЗАРЯД»; «Нагрузка»

Источник

Бокс-12 исп.01 (Бокс-12/34М5-Р)

Бокс для аккумуляторов

Предназначены для увеличения времени работы источников питания при отсутствии напряжения в сети переменного тока 220 В. Боксы применяются с резервированными источниками питания «РИП-12-3/17М1-Р (РИП-12 исп.15)», «РИП-12-3/17П1-Р (РИП-12 исп.16)», «РИП-12-8/17М1-Р (РИП-12 исп.16)» для технических средств пожарной автоматики. Боксы проводят периодический контроль наличия, состояния установленных аккумуляторных батарей и передают информацию на РИП по двухпроводному интерфейсу

— индивидуальный контроль наличия и состояния аккумуляторных батарей (АБ);
— передача по интерфейсу информации на РИП о состоянии АБ;
— работа с одной или двумя установленными батареями (конфигурация с помощью кнопки на плате РИП);
— работа с источниками питания не имеющие интерфейса. Передача информации о состоянии каждой АБ с помощью раздельных выходов «открытый коллектор»;
— простое подключение и ввод в эксплуатацию с помощью кабелей входящих в комплект поставки;
— встроенный индикатор на плате для отображения результатов тестирования АБ и наличия связи по интерфейсу.
— защита от коротких замыканий и перегрузок по току с автоматическим восстановлением выходного напряжения
перезаряда, переразряда и неправильного подключения АБ

Источник

Источники питания Болид

Описание раздела: подробнеесвернуть

Компания “Болид” начала поставки резервированных источников питания с релейными выходами и Боксов с встроенным контроллером состояния аккумуляторных батарей.

Новые изделия соответствуют требованиям ГОСТ Р 53325.

Новые РИП осуществляют контроль входного и выходного напряжения, напряжения на аккумуляторных батареях и передачу информации с помощью релейных выходов.

Новая функциональная возможность — это увеличение времени резервирования при подключении дополнительных аккумуляторных батарей (АБ), установленных в Боксы с индивидуальным контролем состояния батарей.

РИП и Бокс осуществляют связь между собой по двухпроводному интерфейсу. РИП в процессе работы обеспечивает заряд АБ, периодически контролирует состояние “собственной” АБ и передает команды на тестирование батарей, установленных в Боксе. Получив такую команду, “умный” Бокс отключает цепи заряда и подключает тестовые нагрузки для последующего анализа состояния батарей. Все эти процедуры проходят последовательно, при этом исключается одновременное отключение всех автономных источников питания от выходных цепей на случай кратковременных провалов сетевого напряжения.

После проведения контрольных процедур Бокс передает на РИП полученные результаты. При неисправностях (обрыве цепей подключения АБ, увеличении внутреннего сопротивления АБ, разряде АБ и т.п.) Бокс передает на РИП сообщение о типе неисправности и номер батареи. РИП в свою очередь обеспечивает соответствующую звуковую сигнализацию и световую индикацию, а также дистанционную передачу информации с помощью гальванически развязанного реле.

Боксы также имеют возможность работы с источниками питания без подключения интерфейса. В таком случае, встроенный контроллер Бокса будет проводить индивидуальный контроль состояния каждой установленной АБ в автономном режиме с передачей информации на раздельные выходы (используются те же интерфейсные клеммы, что и при подключении к РИП). Все необходимые кабели для различных способов подключения Боксов входят в комплект поставки.

Таким образом, применение новых комплексов резервного питания позволит исключить “неожиданные” отказы по причине использования некачественных или отработавших ресурс аккумуляторных батарей. А ведь не секрет, что бесперебойное питание оборудования систем безопасности – один из важнейших факторов обеспечения их надежности.

Источник

РИП-12 (исп. 01) источник вторичного электропитания резервированный 12В/3А,под АКБ 17А/ч

Купить по клубной цене

• Безналичная оплата по счету
• Оплата при получении
• Оплата картой при оформлении заказа

• Описание
• Характеристики
• Доставка
• Документация
• Отзывы
• Консультация

Источник вторичного электропитания резервированный 12В/3А,под АКБ 17А/ч, защита от КЗ и разр. АКБ

Основные особенности РИП-12 (ИСП. 01):

• Защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
• Защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
• Контроль напряжения АБ и исправности цепей ее подключения
• Автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
• Защита от превышения допустимого напряжения на АБ
• Световая индикация и звуковая сигнализация аварийных состояний
• Работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
• Выход «Авария сети» для дистанционной сигнализации
• Тип монтажа – поверхностный, настенный

Технические характеристики:

Источник

РИП-12 исп.01 (РИП-12-3/17М1) Болид Резервированный источник питания

Купить РИП-12 исп.01 (РИП-12-3/17М1) Болид по выгодным ценам в магазине СЕКТОР-СБ:

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание РИП-12 исп.01 (РИП-12-3/17М1) Болид:

Болид РИП-12 исп.01 (РИП-12-3/17М1) – резервированный источник питания, предназначенный для подачи питающего напряжения 12 В DC на оборудование противопожарных, охранных и инженерных систем с суммарным токопотреблением до 3 А (4 А кратковременно). Основным источником питания служит сеть 150-250 В, резервным – встроенная АКБ 12 В, 17 A∙ч типа DTM1217 или аналогичная. Блок выполнен в прочном металлическом корпусе IP30, снабжен звуковым сигнализатором, 3 световыми индикаторами и датчиком вскрытия корпуса. Для выдачи сигналов во внешние цепи предусмотрен аварийный выход типа «открытый коллектор».

Особенности и функции РИП-12 исп.01 (РИП-12-3/17М1)

• Групповое питание оборудования стабилизированным напряжением 12 В DC.
• Встроенная АКБ 12 В, 17 A∙ч типа DTM1217 или аналогичная.
• Возможность подключения до 2-х внешних АКБ 12 В, 17 A∙ч.
• Защита выходов от превышения напряжения и КЗ с последующим восстановлением нормальной работы после устранения проблемы.
• Информативная светодиодная и звуковая индикация текущего состояния РИП – наличия/отсутствия сетевого напряжения, состояния АКБ и выходов (КЗ, перегрузка) и др.
• Выход типа «открытый коллектор» для выдачи сообщений во внешние цепи.
• Контроль состояния и цепей подключения АКБ.
• Защита АКБ от глубокого разряда путем отключения от нагрузки при снижении напряжения до 10 В.
• Прочный металлический корпус с защитой IP30.
• Распашная дверца с встроенным замком, ключ в комплекте.
• Датчик вскрытия корпуса.
• Стабильная работа в температурном диапазоне -10. +40 °С.
• Средний срок эксплуатации составляет не менее 10 лет при условии своевременной замены АКБ (1 раз в 5 лет).

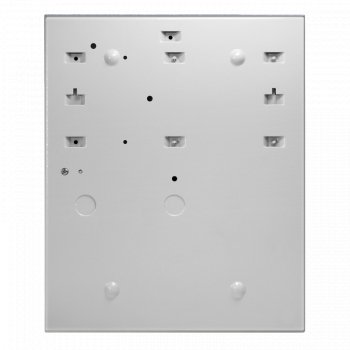

• Монтаж на стену накладным способом, все необходимые крепежные элементы включены в комплект поставки.

подробнее >>

Подробное описание

Схема подключения Болид РИП-12 исп.01 (РИП-12-3/17М1)
