Ремонт солнечных батарей своими руками

Что делать, если солнечная панель вышла из строя: практическое руководство

Случается, что солнечная батарея выходит из строя и не выдает вольтаж, заявленный производителем. Чаще всего это происходит из-за сгоревшего внутри неё обходного диода Шоттки. Для решения данной проблемы необходимо выполнить следующие действия:

– Измерить вольтаж солнечной батареи. Уже на данном этапе можно сделать предположение, сколько диодов вышло из строя. Чаще всего в панелях установлено по три барьерных диода, каждый из которых отвечает за определенное количество фотоэлементов и служит основной деталью для предотвращения теневого эффекта.

В случае выхода из строя одного из диодов, общий вольтаж уменьшиться на треть, а если двух – на две трети соответственно. При сгорании всех диодов напряжение солнечной панели может быть всего пару вольт и это при том, что при проверке ее на ток короткого замыкания ампераж будет оставаться в пределах нормы;

– Открыть распределительную коробку солнечной панели и найти установленные диоды;

– Взять тестер и прозвонить каждый диод;

– Выявить какой из диодов пробивает. Сгоревший диод можно определить и визуально – его «лапки» будут значительно темнее по цвету, чем у целого и иметь матовый оттенок. Также его легко можно определить и по температуре – сгоревший диод будет иметь температуру значительно выше, чем несгоревший диод (можно даже обжечься);

– Демонтировать сгоревший диод. Обычно диоды просто прижаты зажимными контактами, которые необходимо отодвинуть с помощью небольшой отвертки и поочередно вытащить «усики» диода;

– Смонтировать новый диод с такими же характеристиками. К примеру, если на диоде написано 20SQ045 – это означает что данный диод Шоттки, и имеет следующие параметры: 20 Ампер и 45 Вольт.

Монтаж производят в обратном порядке: отодвигают колодки клемм небольшой отверткой и поочередно вставляют контакты диода Шоттки, при необходимости его немного прижимают.

– Закрыть распределительную коробку и измерить напряжение солнечной панели. Если все сделано правильно, то напряжение панели будет в пределах нормы указанной в техническом паспорте.

В экстренных случаях, к примеру, когда нет возможности заменить пробитый диод, можно просто его демонтировать и тогда солнечная панель снова будет выдавать нормальное напряжение. Но в данном случае это может привести к быстрому перегреву фотоэлементов т.к. она не будет защищена от теневого эффекта.

Источник

Ремонт солнечных батарей: общие проблемы и как их решить

Солнечные панели и их компоненты экономичны и перспективны в сравнении с дорогими и быстро истощающимися источниками энергии. Они преобразуют солнечную энергию в электричество и тепловую энергию, которые используют для нужд частного потребителя и в промышленных масштабах. Но, как и все другие устройства, производящие энергию, компоненты солнечных панелей могут ломаться. Если вы знаете, какие проблемы могут возникнуть с солнечными панелями, это уже дает вам определенное преимущество – так вы сможете предотвратить какие-то поломки заранее либо будете знать, как их исправить и куда для этого обращаться. Решить наиболее распространенные проблемы, возникающие с солнечными панелями самостоятельно можно при условии, если вы в этом хорошо разбираетесь и уверены, что сделаете все профессионально. Кстати, замена отдельных солнечных элементов в панели возможна, но не всегда экономически выгодна. В принципе, говоря о ремонте солнечных батарей, нужно понимать тип повреждения.

Проблемы, которые могут вызвать поломку солнечных панелей

Если с солнечными панелями что-то не так, то снижается их производительность. Поэтому нужно знать, какие проблемы могут быть причиной этого.

1. Микротрещины и горячие точки, разбитое стекло. Они могут появляться на поверхности стеклянных элементов солнечных батарей, увеличиваясь в размерах с течением времени и тем самым наносить ущерб эффективности солнечных элементов. При этом, несмотря на трещины, ламинация, рама панели и гидроизоляция солнечной системы могут оставаться в хорошем состоянии. Микротрещины, трещины и горячие точки могут возникать по разным причинам: в процессе производства фотомодулей, деформацией/плохим обращением в процессе доставки или установки, вследствие изменения температуры окружающей среды или других погодных условий. Решение о ремонте этих микротрещин и горячих точек будет зависеть от того, как панели были установлены в конкретных установках. Например, в случае, если трещина образовалась в системе, встроенной в крышу, есть вероятность, что ее придется демонтировать полностью – даже если вышли из строя только 2-3 панели. Перед ремонтом разбитых стеклянных панелей целесообразно очистить панели и оценить уровень повреждений всей системы.
2. Сильный ветер может привести к повреждению монтажной рамы. Если такое произошло, внимательно изучите болты и тросы, удерживающие монтажную раму на месте. Если некоторые болты и тросы ослаблены, затяните их, это можно сделать самостоятельно. Если произошли более серьезные повреждения, обратитесь к специалистам.
3. Причиной поломки панелей может быть накопление на них грязи – иногда для устранения поломки будет достаточно почистить панели. Однако лучше делать это регулярно, чтобы подобных ситуаций не происходило.
4. Потенциальная деградация солнечных панелей, так называемый эффект PID, который часто возникает вследствие колебаний напряжения, возникающих между напряжением, генерируемым панелью, и заземлением солнечной панели. Это приводит к различному проценту разряженного напряжения в главной силовой цепи и в итоге к снижению производительности от солнечных батарей. В данном случае стоит обратиться к обслуживающим компаниям – специалисты по ремонту солнечных панелей могут устранить проблему, чтобы стабилизировать работу солнечных панелей и предотвратить их быструю деградацию.
5. Слабая проводка. Неожиданные проблемы с выработкой электроэнергии могут возникнуть в результате ослабления проводов в солнечной энергетической системе. Имеются в виду провода, которые соединяют отдельные фотоэлементы с инверторами и домашними солнечными батареями. Малейшая неисправность проводки может привести к повреждению соединения. Монтажники, имеющие опыт ремонта и обслуживания солнечных панелей, используют тестеры и другие инструменты для проверки работоспособности проводов, чтобы оценить такие проблемы и своевременно предоставить полезные решения.

1. Выход из строя инвертора. Иногда поможет простая проверка, проводимая аккредитованным специалистом по установке солнечных батарей. Возможно, инвертор изначально был установлен неправильно, либо его нужно почистить, либо произошел обрыв соединения. Но может быть и такое, что инвертор просто «по возрасту» потерял свою эффективность – в этом случае необходима будет его замена.
2. Повреждение внутреннего модуля. Внутренние повреждения солнечных батарей могут быть вызваны либо выбором некачественных элементов, либо нарушениями в процессе производства. Они приводят к образованию «следов улитки», расслаиванию, обесцвечиванию солнечных разъемов или ячеек, пожелтению листов, размещенных с тыльной стороны, потемнению пленок ЭВА, окрашиванию фотоэлементов, нежелательным включениям в ламинатах фотоэлементов, выгоранию задней и/или передней части солнечных модулей и т. д. В большинстве подобных случаев специалисты снимают стекло с солнечной панели, чтобы его можно было починить или заменить. После определения типа и степени повреждения можно понять, какой ремонт требуется произвести. Анализировать причину ремонта лучше не самостоятельно, а довериться специальным компаниям по ремонту солнечных панелей.
3. Повреждения модуля, вызванные внешними факторами. Шторм, град, сильные снег, молния и другие связанные с погодой условия могут привести к серьезным повреждениям солнечных модулей. Внешние повреждения могут также возникнуть из-за пожара, животных (грызунов, птиц), сломанных и упавших веток, обледенения, чрезмерной жары или холода. Наличие этих факторов приводит к нарушению целостности стекла солнечной панели, поломке фотоэлемента, царапинам на раме модуля, микротрещинам и т. д. Например, сильное переохлаждение или чрезмерная жара могут переохладить рамы панели солнечных батарей, что приведет к их деформации и поломке всей системы. Очень часто причиной неисправности диодов, перегорания распределительных коробок становятся молния и перенапряжение. В большинстве случаев, если солнечные фотоэлементы и панели подвергаются воздействию огня, они не подлежат ремонту. Иногда причиной снижения эффективности солнечной панели может быть тень. Поэтому если вы заметили снижение производительности гелиоустановки, проверьте вашу систему на наличие возможных препятствий, теней или материалов, которые могут помешать вашей системе работать. Обычно тесты на затенение регулярно проводят обслуживающие компании.

Как починить сломанные солнечные батареи?

Итак, как мы сказали выше, существует множество факторов, которые могут повредить ваши солнечные батареи. Такие вещи, как ураганы, сильный ветер и сильный град, могут нанести вред вашим солнечным батареям. И первое, что нужно сделать, – это изучить степень повреждения вашей солнечной системы. Проверьте все, включая проводку, стеклянные компоненты и монтажную раму. Удостоверьтесь, что вы осматриваете каждый дюйм, чтобы не пропустить ни одной сломанной детали.

Что можно починить на солнечном модуле?

Будьте готовы к тому, что если вы не профессионал, то самостоятельно вы сможете исправить немного. Следует всегда проводить различие между ремонтом солнечных батарей на месте и ремонтом в специальном ремонтном центре.

Ремонт на месте ограничен по всей линии заменой неисправных байпасных диодов в распределительных коробках. Можно заменить также сломанные и поврежденные кабели и вилки. Однако, если урон очень велик, лучше обратиться в специальный сервис по ремонту (это может быть обслуживающая компания).

Ремонт солнечных батарей специалистом

Сервис по ремонту специализируется на ремонте фотоэлектрических модулей. Среди прочего, можно заменить обгоревшие распределительные коробки. Старая коробка тщательно отсоединяется от модуля, а затем новая коробка помещается на задней части модуля.

Как правило, есть также возможность замены рам на модулях. Старые изогнутые или разломанные рамки модуля просто заменяются новыми.

Еще одним преимуществом ремонта в сервисе является то, что после ремонта модули подвергаются обширным испытания. В дополнение к испытанию изоляции всегда проводится измерение мощности после ремонта. С помощью так называемого теста вспышки можно определить текущую мощность модуля в пиковых значениях. В дополнение к испытанию на вспышку часто создается электролюминесцентное изображение. В ходе испытаний эта поломка ячейки и микротрещины в модулях могут быть обнаружены.

Можно ли самостоятельно отремонтировать стекло панели солнечных батарей?

В сети звучит много советов о том, что можно самостоятельно починить стекло солнечного модуля, особенно если речь идет о небольших сколах или трещинах. Есть много любителей, которые ремонтируют модули с разбитым стеклом, пытаясь герметизировать поверхности с помощью смолы, силикона, витражной ленты или других веществ. Однако профессионалы не рекомендуют использовать эти советы, а обращаться к специалистам. Стекло – это важная часть модуля, которая защищает его внутреннюю часть и от целости покрытия зависит производительность панели. А неправильно выполненный ремонт может быть временным решением, но не всегда хорошим. Ошибки могут сказаться спустя какое-то время не только выходом из строя модуля, но и более серьезными повреждениями и даже отказом всей системы в целом.

В принципе, солнечные панели при правильном и регулярном уходе и техническом обслуживании долго будут работать эффективно. Когда ремонт солнечных панелей станет неизбежным, важно различать задачи, которые можно выполнить на месте, в том числе и с привлечением специалистов, и задачи, которые должны выполняться в сервисном центре. В то время как замена диодов, распределительных коробок, поврежденных солнечных штекеров и кабелей и т. д. может выполняться на месте, более крупные повреждения требуют специального оборудования и специальных знаний. Инженеры сервисных компаний специализируются на ремонте солнечных батарей, проводят обширные автоматизированные тесты, чтобы гарантировать оптимальную производительность солнечных установок. Ремонт, сделанный с помощью профессионалов, позволит существенно уменьшить вероятность отказа гелиосистемы в будущем.

Источник

Восстановление солнечных элементов от садовых фонарей

Показан пример удачного ремонта своими руками поврежденных коррозией солнечных элементов садовых фонарей. Секрет Мастера благодарит автора Cosmogor за предоставленные инструкции и подробный мастер класс восстановления солнечной батареи.

Как сделать ремонт солнечной батареи своими руками

Были приобретены дешёвые садовые фонари на солнечных элементах. Приобретено сразу двадцать штук. Целое лето они стояли в саду и в ночное время радовали глаз. Но к концу лета часть фонарей перестала работать. На следующий год история повторилась. К концу сезона все фонари перестали работать. Это ОБИДНО!

Причины поломок светильников

Разбор светильников выявил причину поломок. Крепление солнечного элемента негерметично. Вода легко проникала в корпус фонаря и вызывала электрокоррозию. И… быструю смерть электроники. В некоторых фонарях после разборки наблюдалась очень печальная картина. На платах все дорожки исчезли или окислились до порошка. Схемы были фактически уничтожены. Даже у светодиодов ножки съедены коррозией. (Автор подтверждает такую проблему. В благополучном по экологии районе подобная картина была замечена в разрушении электроники светильников через 6 — 8 лет при отсутствии протечек воды)

Выкинуть светильники конечно просто. Но настоящий мастер попытается своими руками восстановить то, что можно использовать в дальнейших поделках. Самое ценное в садовом фонаре это солнечная батарея.

При разборке ни одна солнечная батарея не была рабочей. Коррозия не щадила металл. На фото хорошо видно как съедено коррозией металлической покрытие у положительного электрода. На одном элементе коррозия съела и электроды!

Восстанавливаем солнечные элементы

Аккуратно разбираем фонарь. Главное не оторвать металлические электроды припаянные к солнечному элементу.

Но как же можно припаять провод к стеклу с которого слетел электрод?

Приступим к восстановлению солнечного элемента.

Для ремонта необходимо приобрести токопроводящий клей, например такой, как на фото.

Токопроводящий клей
Отпаиваем провода от электродов, если таковы ещё остались.

Отпаиваем проводники
Зачищаем от краски, лака, если есть плёнка, то убираем её тоже. Ширина зачистки несколько миллиметров в том месте где были провода припаяны.

Зачищаем повреждения

Обезжириваем поверхность.

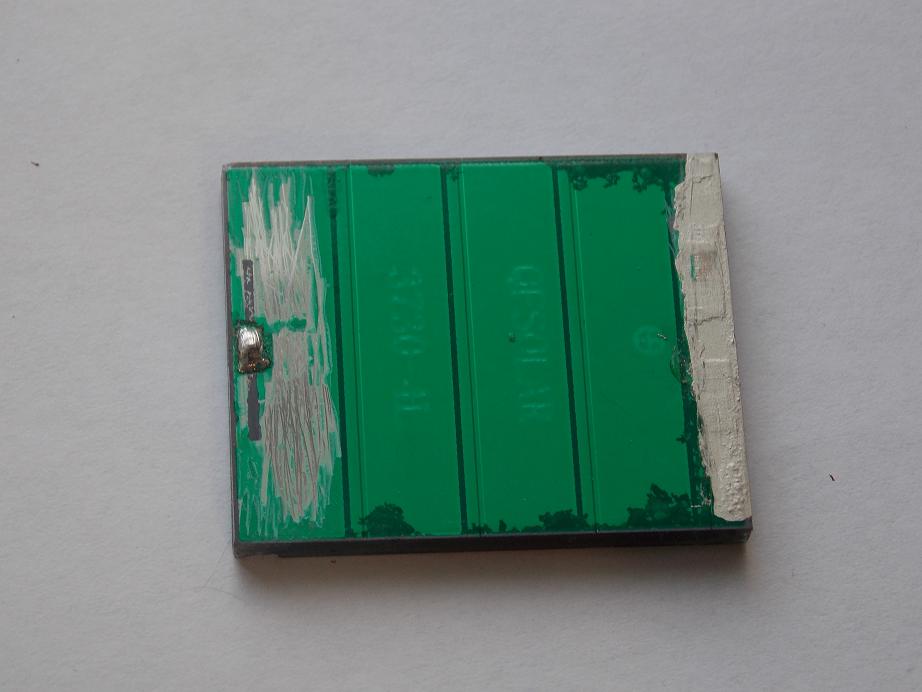

Клеем восстанавливаем съеденный коррозией электрод. Наносим на зачищенное место клей. Даём клею высохнуть.

Наносим токопроводящий клей
Прислоняем провод к месту нанесения клея и капаем припой, буквально чуть-чуть и не более. В этом состоянии провода ещё слабо держатся на элементе, при малейшем рывке провод оторвется. Провод закрепляем на стекле термоклеем.

Присоединяем проводник

В принципе на этом шаге восстановление солнечного элемента своими руками и заканчивается.

Присоединяем проводник Закрепляем проводник термоклеем Отремонтированный солнечный элемент

Итоги ремонта

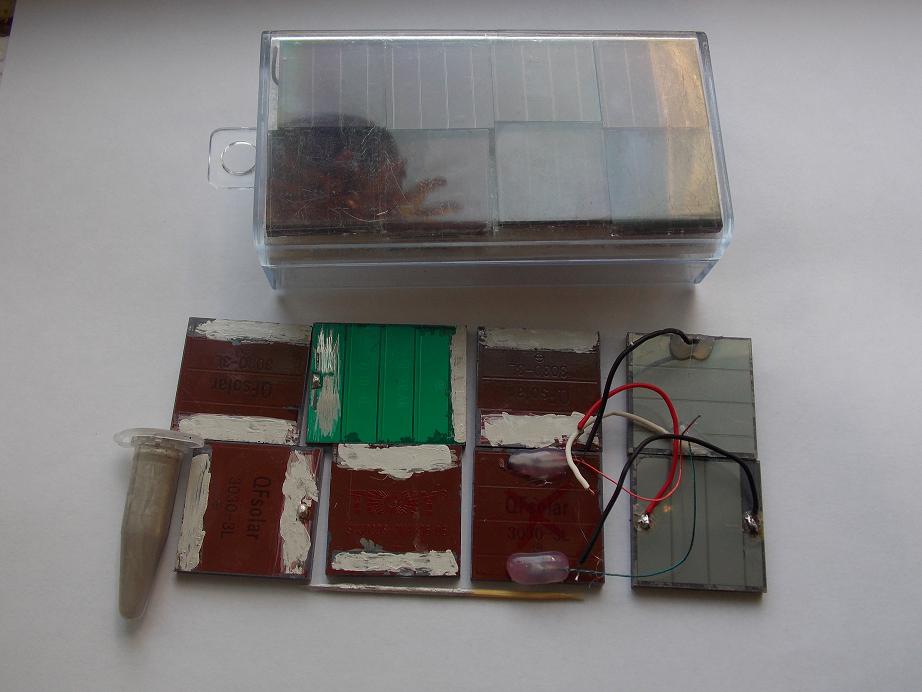

Из двадцати солнечных элементов удалось восстановить девятнадцать штук, это хороший процент. В солнечный день каждый элемент дает напряжение 2…2.5 вольт при токе в десятки миллиампер, что вполне достаточно для построения питания от солнечной энергии различных поделок или изготовления солнечного зарядного устройства.
