IMD-1200AP — быстро умирают аккумуляторы
IMD-1200AP — быстро умирают аккумуляторы
#1 Post by stalkers » 17:22, 24 Jul 2018
Больше десяти лет (. ) работал (и до сих пор работает) IMD-825.
Как говорится, от добра добра не ищут, и несколько лет назад проапгрейдился до IMD-1200.
Только-только прошел гарантийный срок и ИБП запищал. Как будто специально ждал окончания гарантийки)
Тут же на формуме нашел причину — тоже оказался неисправен VR1, умерли акк-ры от повышенного напряжения.
VR1 заменил на Bourns, акк-торы на Ginzzu, напряжение отрегулировал и всё вроде ОК.
Прошло только 1.5. года и снова умерли акк-торы.
(IMD-825 кстати проработал на родных акк-торах 4 года http://forum.pcm.ru/viewtopic.php?f=4&t=18366)
Ну сразу проверил подстроечник — но теперь всё нормально, этож не китайский нонейм.
Нашел даташит, померил напряжение заряда в разных точках и режимах:
Если ИБП включен(горит дисплей, акк-торы не подключены) то напряжение зарядки регулируется в пределах 26-29 вольт. НУ вроде норм.
Если ИБП выключен(но шнур питание в сети, дисплей не горит,акк-торы не подключены) напряжение зарядки 34-35 вольт и подскакивает до 47 вольт после вытаскивания шнура из розетки (и плавно падает).
В точке BA, до диода D9 скачка нет, только на выходах B+. Там подключен провод от трансформатора, паразитная индуктивность?
Не из-за этого ли скачка убились акк-торы?
Re: IMD-1200AP — быстро умирают аккумуляторы
#2 Post by AlexS » 19:16, 24 Jul 2018
Больше десяти лет (. ) работал (и до сих пор работает) IMD-825.
Как говорится, от добра добра не ищут, и несколько лет назад проапгрейдился до IMD-1200.
Только-только прошел гарантийный срок и ИБП запищал. Как будто специально ждал окончания гарантийки)
Тут же на формуме нашел причину — тоже оказался неисправен VR1, умерли акк-ры от повышенного напряжения.
VR1 заменил на Bourns, акк-торы на Ginzzu, напряжение отрегулировал и всё вроде ОК.
Прошло только 1.5. года и снова умерли акк-торы.
(IMD-825 кстати проработал на родных акк-торах 4 года http://forum.pcm.ru/viewtopic.php?f=4&t=18366)
Ну сразу проверил подстроечник — но теперь всё нормально, этож не китайский нонейм.
Нашел даташит, померил напряжение заряда в разных точках и режимах:
Если ИБП включен(горит дисплей, акк-торы не подключены) то напряжение зарядки регулируется в пределах 26-29 вольт. НУ вроде норм.
Если ИБП выключен(но шнур питание в сети, дисплей не горит,акк-торы не подключены) напряжение зарядки 34-35 вольт и подскакивает до 47 вольт после вытаскивания шнура из розетки (и плавно падает).
В точке BA, до диода D9 скачка нет, только на выходах B+. Там подключен провод от трансформатора, паразитная индуктивность?
Не из-за этого ли скачка убились акк-торы?
Запустите ИБП от электросети, отсоедините любой провод (красный или черный) от аккумуляторов
и выставите с помощью переменного резистора напряжение на выходе зарядника 27.75-27.95 вольт.
Срок службы аккумулятора обычно 3-6 лет, при этом производитель гарантирует не более 260 циклов заряд-разряд.
Срок службы аккумулятора зависит от качества изготовления самого аккумулятора, условий хранения и условий эксплуатации.
Оптимальной температурой для хранения и эксплуатации аккумулятора считается 25 градусов по Цельсию.
Поэтому при эксплуатации в условиях пониженной или повышенной температуры следует иметь в виду следующие факторы:
— повышение температуры на каждые 10°С снижает срок службы аккумуляторной батареи вдвое;
— понижение температуры на каждые 10°С снижает емкость аккумуляторной батареи вдвое.
По статистике, СРЕДНИЙ срок службы аккумулятора 3 года.
Для замены мы рекомендуем аккумуляторы CSB GP1272 F2 или Yuasa NPW36-12
При покупке аккумулятора обращайте внимание на дату изготовления.
Постарайтесь купить аккумуляторы 2018 года изготовления,
т.к. с течением времени даже при хранении в идеальных климатических условиях
из-за внутренних химических процессов параметры аккумулятора ухудшаются,
начинается процесс сульфатации, возрастает ток саморазряда и т.п.
Для аккумуляторов CSB и YUASA первые четыре цифры серийного номера — год и месяц изготовления аккумулятора.
На аккумуляторах CSB серийный номер аккумулятора наклеен на короткой боковой поверхности,
на YUASA — выбит на верхней плоскости.
Источник
Источник бесперебойного питанияPCM IMD-1200AP
Сегодня в нашей лаборатории вновь тестируется источник бесперебойного питания под торговой маркой POWERCOM. Протестированный ранее ИБП POWERCOM IMD-525AP имел серьезное нарекание на работу инвертора в области нагрузок свыше 70% от номинальной мощности. Тем интереснее посмотреть, что покажет тестирование более мощной и дорогой модели.
Описание
ИБП POWERCOM делятся на три группы защиты базовая, улучшенная и абсолютная. Тестируемый ИБП относится к серии IMPERIAL и должен обеспечить улучшенную защиту. В группу улучшенной защиты входят также модели KING и SMART KING. Тестируемый ИБП имеет мощность в 1200 ВА. В серии IMPERIAL представлены ИБП мощностью от 425 до 2000 ВА. Модели серии IMPERIAL относятся к классу Line-Interactive (аппроксимация).
Производитель заявляет следующие характеристики изделия:
2×IEC320-розетки сетевого фильтра
от 0 до +40 °C
Комплектация и гарантия
ИБП поставляется в коробке, оформленной в фирменных цветах POWERCOM. Полиграфия многоцветная и информативная, информация о продукте на русском языке. Размер упаковки 485×250×305 мм, вес запакованного комплекта — около 14 кг. Несмотря на столь весомое изделие, вырезов под ручки на коробке не предусмотрели. ИБП помещен в пакет и зафиксирован полипропиленовыми вставками. Компакт-диск, инструкция и гарантийный талон помещаются в пакет вместе с ИБП, а соединительные кабели лежат в коробке «внавал», без пакетика.
Комплект поставки:
- инструкция по эксплуатации на русском языке
- гарантийный талон на русском языке
- кабель для подключения к электросети
- два кабеля для подключения оконечного оборудования
- кабель USB A-B
- кабель RJ-11
- CD с программным обеспечением UPSMON v.2.86
Комплект поставки нареканий у нас не вызывает. Все необходимое для того, чтобы пользователь мог достать ИБП из коробки и подключить системный блок с монитором, есть в наличии. Для идеального варианта не хватает третьего кабеля (например, подключить принтер или акустику), но многие производители не могут похвастаться и двумя кабелями в комплекте. Качество перевода инструкции удовлетворительное, не без «китайского русского», но в общем все понятно, есть иллюстрации. Бумага самой инструкции тонка и прозрачна, виден текст на обратной стороне листа. Впрочем, этим сейчас грешат даже художественные издания.
На устройство предоставляется гарантия 24 месяца со дня продажи, но не более 30 месяцев со дня производства. Гарантия распространяется также и на батареи. Гарантийный талон на русском языке содержит список сервисных центров. На сайте производителя упоминается более 150 сервисных центров, в гарантийном талоне — около 60.

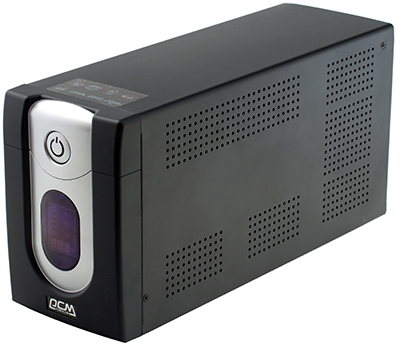

Внешний вид
Корпус ИБП металлический, черного цвета. Компоновка классическая, шасси и П-образная крышка. Прямоугольный дизайн спасает серебристая вставка на передней панели, в которую очень удачно вписана как кнопка включения, так и индикаторная панель. Кнопка включения подсвечивается приятным фиолетовым светом, светодиодные индикаторы прекрасно читаются при любом положении ИБП. По дизайну передней панели серия Империал IMD «впереди планеты всей». ИБП имеет пластиковые ножки из мягкой пластмассы, высотой около 15 мм.
На индикаторной панели отображаются пиктограммами режим работы ИБП, зеленым значком работа от сети, оранжевым работа от батареи и красным перегрузка/неисправность. Текущая зарядка батареи отображается вертикальным баром из пяти сегментов зеленого цвета. Напряжение на выходе ИБП показывается на трехзначном сегментном LED-дисплее, размером 10×20 мм. Прибор довольно точен при работе от сети, а при работе от батареи показывает выставленное джамперами напряжение, в данном случае ИБП показывал 220 при работе от батареи.
На задней панели находятся силовые разъемы, один для подключения в электросеть, четыре для подключения оборудования, требующего бесперебойного питания и два для оборудования, такого питания не требующего. В верхней части имеются два гнезда RJ-45 для подключения защищаемой телефонии, а также коннектор USB Type B для подключения ИБП к компьютеру. В нижнем углу задней панели расположен многоразовый автоматический предохранитель на 15 A.

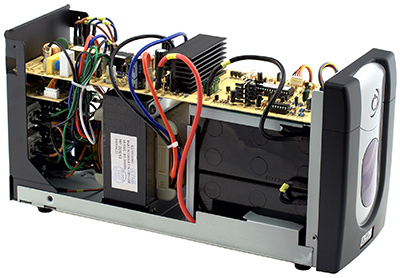

Внутреннее устройство
Компоновка ИБП стандартная, в верхней части находится плата электроники, а в нижней — батарея и трансформатор. Аккумуляторы повернуты на бок и отделены от нагревающегося трансформатора металлической перегородкой.
Батарея

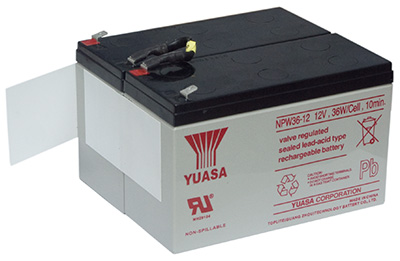

В ИБП применяется батарея, состоящая из двух аккумуляторов NPW 36-12 производства фирмы YUASA, ёмкостью 7,2 А·ч, рабочее напряжение 12 В. Серия NPW отличается увеличенной на 50% отдачей в режиме 15-минутного разряда и сроком службы пять лет. Батареи этого типа хорошо работают в ИБП, где как раз и характерны высокие токи разряда.

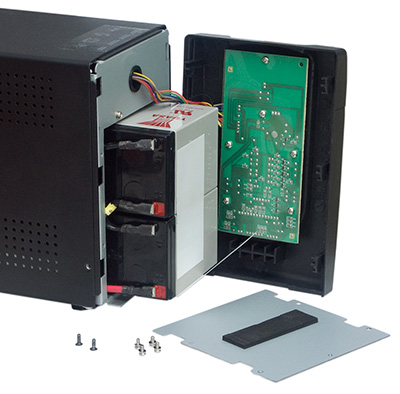

Замена батарей выполняется силами пользователя и описана в инструкции. Для замены сначала надо будет открутить два винта крепления пластиковой лицевой панели и снять панель. Далее открутить четыре винта металлической крышки аккумуляторного отсека и снять крышку. После чего батареи можно выдвигать за приклеенный «язычок» и заменять. С учетом срока службы батарей, проводить эту нехитрую операцию потребуется не слишком часто.
Схемотехника

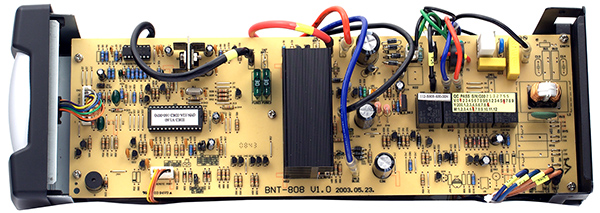

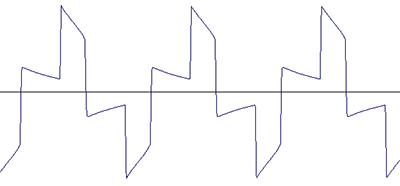

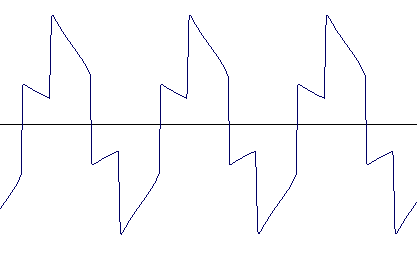

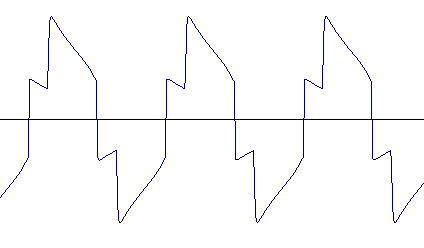

Вся основная электроника расположена на одной однослойной односторонней печатной плате. Планарные элементы не используются. Монтаж односторонний. Плата BNT-808 разработана 25/05/2003, произведена в конце 2008 года. Инвертор формирует аппроксимированную синусоиду. Он выполнен по низкочастотной схеме, требующей большой и тяжелый силовой трансформатор. Транзисторы инвертора расположены на общем радиаторе площадью около 250 см². Радиатор инвертора расположен по центру платы и плохо охлаждается. Крепление транзисторов на радиаторе осуществляется винтами через термопрокладки. В ИБП используются реле с максимальным коммутируемым током 12 А при напряжении 250 В, что позволяет подключать нагрузку с максимальной пиковой мощностью до 3000 ВА. Для защиты от перенапряжений питающей сети используется варистор. Элементы LC-фильтра не распаяны на плате и заменены «специально обученными перемычками». Защита телефонной линии не подключена к заземляющему контакту. Есть возможность конфигурирования рабочего напряжения ИБП путем установки джамперов. Джамперы установлены в положение 220V и HI VA. Управление микропроцессорное.
Потребляемая ИБП мощность при работе от батарей без нагрузки составила 16 Вт.
Основным недостатком этой конструкции мы считаем недостаточную площадь радиатора силовых элементов инвертора. При выходной мощности в 720 Вт транзисторы инвертора рассеивают минимум 80 Вт. Правильным решением, на наш взгляд, является принудительный обдув радиатора инвертора. По заявлению производителя, от использования вентилятора отказались по причине повышенного шума, недопустимого для ИБП «домашнего» использования. Однако, по нашему мнению, некоторый шум при работе от батарей вполне допустим.
Отсутствие полноценного LC-фильтра можно было бы и простить, учитывая бюджетную цену изделия. Тем не менее на официальном сайте заявлены параметры используемого фильтра «10 дБ на 0,15 МГц, 50 дБ на 30 МГц», что без сомнения относится только к полноценному LC-фильтру. В бумажном руководстве пользователя из комплекта уже не содержится упоминания о подавлении радиопомех.
Защита телефонной линии реализована для трех линий RJ-45-разъема, что позволяет защищать телефонию и компьютерную сеть стандарта 10/100. Подключение через защиту сети 1000BASE-T невозможно. Заземления и разрядника защита не имеет. Довольно настораживающе выглядят перемычки, заменяющие плавкие предохранители FU1A и FU2A. На одной плате с защитой RJ-45 распаян контроллер USB-интерфейса для связи с ПК.
Тестирование
Работа от электросети

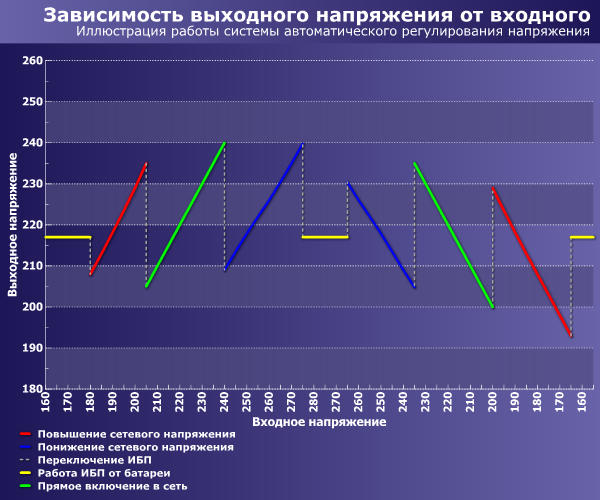

Тестируемый ИБП относится к классу line-Interactive и оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батарей.
ИБП обеспечивает выходное напряжение в пределах 193—250 В при колебаниях напряжения питающей сети от 170 до 265 В.
По результатам тестирования, установленную по умолчанию схему переключения на батарейное питание можно считать хорошей в области завышенного напряжения и удовлетворительной в области заниженного напряжения. Отметим большой, «зеленый» участок прямого подключения к электросети. Решение позволяющее минимально нагружать трансформатор, регулировка напряжения включается только тогда, когда она категорически необходима. По крайней мере, щелканье реле не будет мешать спать по ночам.
По результатам обсуждения пользователей и разработчиков ИБП, мы используем следующую шкалу качества работы системы AVR и инвертора.
