Нет зарядки аккумулятора тойота королла 120

1. Проверьте, не оборван ли ремень привода генератора.

Если ремень цел, проверьте его натяжение. Нажмите большим пальцем на ремень сверху и посмотрите, насколько он прогнулся. Нормальное натяжение обеспечивается при прогибе ремня 10–15 мм.

Нормальное натяжение ремня?

2. Ключом на “17” ослабьте гайку, крепящую генератор к регулировочной скобе, вставьте между генератором и блоком цилиндров двигателя монтажную лопатку и с помощью этого “рычага” отодвиньте генератор от двигателя. Затяните гайку крепления генератора.

3. Проверьте, не перегорел ли соответствующий предохранитель. Расположение предохранителей и их номиналы указаны в настоящем руководстве (см. раздел “Неисправности электрооборудования”), в руководстве по ремонту автомобиля, отдельной электрической схеме, на крышке монтажного блока и на самих предохранителях.

4. Замените предохранитель.

Не ставьте предохранители, рассчитанные на больший номинальный ток: это может привести к повреждению электрооборудования и даже к пожару.

Пустите двигатель и проверьте, погасла ли лампа зарядки аккумулятора.

Лампа зарядки погасла?

5. Счастливого пути!

6. Проверьте провод, идущий от генератора к “плюсовой” клемме аккумуляторной батареи. К ней подводятся два провода: более толстый соединяет аккумуляторную батарею со стартером, тонкий — с генератором. Провод может быть оборван, обломан внутри изоляции или иметь окисленные или ненадежные контакты. Устраните неисправность и пустите двигатель.

Нет: см. п. 8

7. Счастливого пути!

8. Если после принятых мер лампа зарядки продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе. Причин может быть несколько, и для их устранения лучше воспользоваться помощью специалиста, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы добраться до автосервиса.

Чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя, обогреватель стекла и т. д.

Опытным автолюбителям можно рекомендовать проверить регулятор напряжения генератора.

Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и нагрузки генератора.

Проверка на автомобиле

Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15–30 В класса точности не хуже 1,0.

После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой “30” и массой генератора. Напряжение должно находится в пределах 13,6–14,6 В.

В том случае, если наблюдается систематический недозаряд или перезарядка аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.

Проверка снятого регулятора

a) схема проверки регулятора напряжения выпуска до 1996 г.
б) схема проверки регулятора напряжения выпуска после 1996 г.

Регулятор (поз. 3), снятый с генератора, проверяется по приведенной схеме. Регулятор, применявшийся до 1996 г., лучше проверять в сборе со щеткодержателем, так как при этом можно сразу обнаружить обрывы выводов щеток и плохой контакт между выводами регулятора напряжения и щеткодержателя.

Между щетками включите лампу (поз. 5) 1–3 Вт, 12 В. К выводам “В” (поз. 4), “Б” (поз. 6) и к корпусу регулятора или выводу “масса” (поз. 2) присоедините источник питания (поз. 1) сначала напряжением 12 В, а затем напряжением 15–16 В.

Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — гаснуть.

Источник

Аккумуляторная батарея не подзаряжается. Проверка электрооборудования Toyota Corolla

На автомобиле два источника тока – аккумуляторная батарея и генератор. Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе. Когда двигатель работает, основной источник тока – генератор обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею.

Если в комбинации приборов горит красный сигнализатор разряда аккумуляторной батареи, значит, ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи. Эксплуатация автомобиля с горящим сигнализатором разряда аккумуляторной батареи недопустима, так как иногда причиной загорания сигнализатора может быть короткое замыкание проводки, приводящее к пожару в моторном отсеке автомобиля. Остановите автомобиль, заглушите двигатель и установите, какая неисправность привела к загоранию сигнализатора. Если причиной неисправности не стало короткое замыкание, а аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте.

1. Проверьте, не оборван ли ремень привода генератора. Если произошел обрыв, замените ремень. Если ремень цел, проверьте его натяжение (см. «Проверка, регулировка и замена ремня привода вспомогательных агрегатов»).

2. После проверки ремня проверьте провода, подсоединенные к клемме «плюс» аккумуляторной батареи…

4. …и к генератору (для наглядности впускная труба снята). Провода могут быть оборваны, обломаны внутри изоляции или с окисленными или ненадежными контактами. Устраните неисправность и пустите двигатель. Если появился ток зарядки, можно продолжать движение.

5. Проверьте предохранители (см. «Расположение предохранителей, плавких вставок и реле и их замена») в монтажном блоке плавких предохранителей и реле, установленном в подкапотном пространстве.

6. …и в монтажном блоке, расположенном в салоне. Если какой-либо предохранитель перегорел, замените его, пустите двигатель и проверьте, погас ли сигнализатор разряда аккумуляторной батареи. Если сигнализатор погас, можно продолжать движение.

ПРЕДУПРЕЖДЕНИЕ

Не ставьте предохранители, рассчитанные на больший номинальный ток, – это может привести к повреждению электрооборудования и даже к пожару.

7. Если после принятых мер сигнализатор разряда аккумуляторной батареи при работающем двигателе продолжает гореть, то возможная причина неисправности кроется в самом генераторе. Причин может быть несколько, и устранять их лучше в условиях автосервиса или гаража, а вам остается надеяться, что запаса энергии аккумуляторной батареи хватит, чтобы до них добраться.

Для того чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите аудиосистему, лишние приборы освещения, вентилятор отопителя, обогрев заднего стекла и т.д.

Источник

Toyota Corolla e120 › Logbook › Аккумулятор сдох. Зарядка и доливка.

Собираюсь на работу…завожу машину с брелка, а в ответ тишина!
Стою смотрю на машину в окно, а брелок пищит как будто машины и нет рядом. Уже в этот момент закралось сомнение, что придется пешком топать.

Спустился к машине, точно! Забыл выключить габариты. Первый раз за 5 лет. Аккумулятору кстати тоже 5 лет. Тюменский долгожитель. До этого к нему нареканий никаких не было ни разу. Даже в -30 с брелка заводил.

В общем пришлось снять. Перед зарядкой обратил внимание на глазок — красный. На наклейке написано долить воды. Откручиваю пробки — воды действительно не хватает. Верхняя часть пластин сухая, но электролит прозрачный. Как долго я ездил и сушил его не знаю. Вероятно месяца 3-4, может больше.

Купил в аптеке дистиллированную воду за 38р 1,5литра. Долил в каждую банку до пластикового щупа. Ушло примерно пол литра.

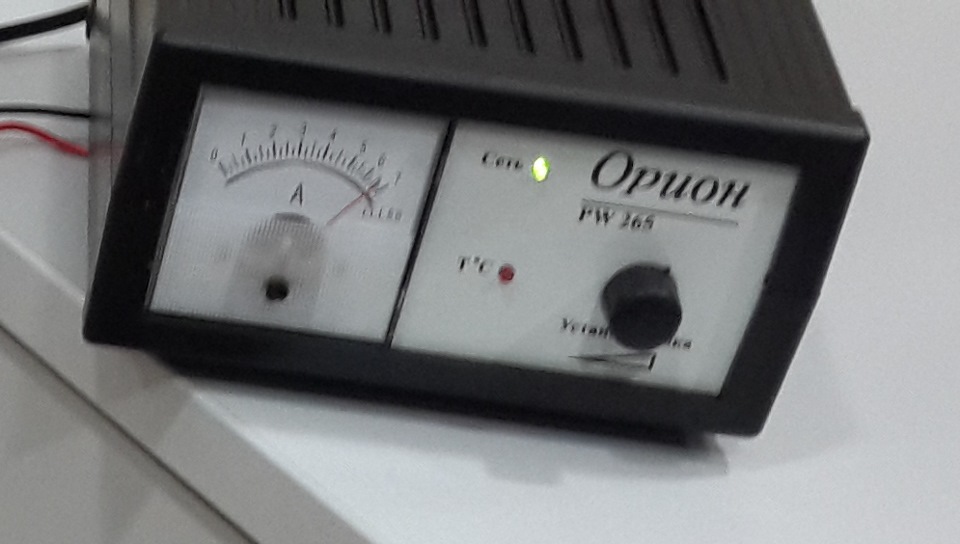

Подключил к зарядке. Выставил ток 6,4А. Пробки закручивать не стал. Зарядное (Орион) должно было снижать ток по мере зарядки аккумулятора. Примерно через час или два проверил — ток 6,4А. Заметил появление мелких пузырьков, зарядное нагрелось, аккумулятор холодный. Менять ничего не стал.

Через 7 часов снова проверил. Ток 6,4А, аккумулятор теплый, зарядное горячее, пузырьков полно — кипит, но глазок по прежнему красный. Ничего не понял, но ток снизил до 4А, чтоб хоть не так выплескивалось.

Машина была уже нужна. Всего заряжался 11 часов. Машина завелась без проблем. Но вечером решил дозарядить. Ток выставил 2А и оставил на ночь. Под утро уже было 1А, а еще чрез пару часов 0,5А. Для верности оставил заряжаться еще на 3 часа. Глаз позеленел.

Сегодня было -17, завелась без проблем. Если я что-то сделал не так, сильно не пинайте, я не в теме. Лучше советуйте. Вдруг еще пригодится.

Источник

Communities › Toyota Club › Blog › Повышение напряжения генератора и зарядки аккумулятора

(Статья актуальна для всех моделей тойота и лексус, где есть предохранитель ALT-S или похожая система зарядки с выходм регулятора Sense ( S) ) Camry v30 v40 v50, Highlander, Land Cruiser, Prado 120, RAV4, Lexus, Tundra, Avensis, Corolla и др. Некоторые модели Nissan (Qashqai Terrano Almera и др), возможно и другие марки автомобилей.
После запуска двигателя, когда машина холодная, напряжение выдаваемое генератором равно 14.3 — 14.4 вольт. После прогрева (через 3-5 минут), поездки и тд, напряжение падает до 13.5 вольт и колеблется в диaпазоне 13.5 — 13.8 вольт. Это напряжение слабо зависит от нагрузки. Явная зависимость наблюдается только от температуры (видимо генератора с регулятором) . При таком напряжении аккум явно недозаряжается. Если посмотреть правильные промышленные и любительские устройства зарядки аккумов, то там напряжение полной зарядки равно 14.8 — 15 вольт. На японских авто, таких напряжений в постоянном режиме генератор не выдает. Неисправностью это явление не является, технические мануалы тойоты говорят про диапазон 13,2-14,8 вольт. Конкретно в моей камри диапазон 13.5 — 14.4 вольт. Явный недозаряд. Причем сам аккум это подтверждает постепенным угасанием зеленого поплавка. Выглядит это следующим образом. Свежезаряженный аккум с поплавком некоторое время работает в машине ( скажем месяц два), затем зеленый глазок постепенно чернеет и тухнет. Плотность электролита падает. Аккум все равно заводит машину, но не так бодро как хотелось бы. Если аккум зарядить внешним устройством до упора, то данный цикл повторяется. В принципе, ездить можно, но хочется большего.
Почему тойота делает хронический недозаряд? Причины мне видятся следующие:

1. Экономия топлива. Меньше напрягается генератор — меньше уходит бензина
2. Подстраховка от перезаряда и кипения. Забота о безопасности.
3. Аккум — расходный материал, в рекламных проспектах никто его экономить не обещал.
4. Возможно еще какие-то причины, я не эксперт . Например продление ресурса лампочек. Меньше напряжение — дольше служат.

Поизучав схемы, понял что регулятор напряжения тойоты мало чем отличается (вообще ничем) от РН скажем ВАЗа. Подобная схема зарядки есть у большинства тойот (но не у всех!)
Некоторые граждане для повышения напряжения меняют генератор или РН. В подавляющем большинстве случаев, это не помогает вообще. Зря выброшенные деньги.
Вот вам простой рецепт:
Что бы повысить напряжение выдаваемое генератором, надо заставить его думать, что аккум имеет меньшее напряжение, чем есть на самом деле. Например ввести поправку в 0.5 вольт. Или 0.7 или 0.3, как захочется. РН тойоты получает данные замера напряжения аккума через вывод Sense. Который через предохранитель идет от самой батареи. Способ обмана напрашивается сам собой — вставить в цепь Sense диод. От типа диода и будет зависить поправка. Обычный диод даст 0.7, диод Шоттки даст 0.2 -0.5 . Диод можно врезать в разрыв провода Sense. Но резать мне ничего не хотелось и я вставил диод вместо предохранителя ALT-S.

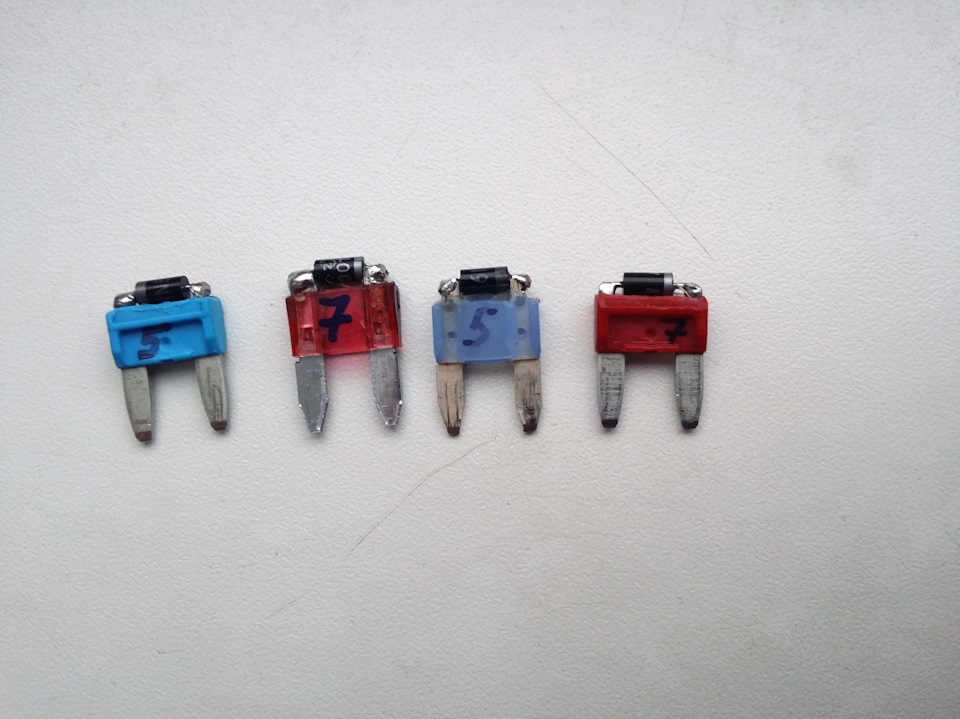

Для этого пришлось соорудить такого микромонстра из ПРОБИТОГО (!) предохранителя и напаянного сверху диода.

Можно сделать несколько таких гибридных предохранителей с разными диодами и подобрать путем быстрой замены нужный именно тебе. Соблюдайте полярность (!)

По моим наблюдением, штатная система зарядки тойоты заряжает акк примерно до 50-60%.
Если на улице зима, на дорогах пробки, в машине включено куча всего, у вас СА аккум (например Mutlu или подобные, им 15 вольт самое то) то надо ставить диод 1n4007 (обычный) . Получите вольтдобавку +0.7 вольт. Диапазон работы РН будет примерно 14.9 -15 после старта и 14.2-14.3 рабочий режим зарядки. При таком раскладе, аккум будет заряжаться процентов на 80-90 %
Для лета и беспробочных городов лучше ставить диод Шоттки. Зимой его тоже можно ставить. Получите вольтдобавку +0.3 + 0.5 вольт. Диапазон работы РН будет примерно 14.7 после старта и 14.1 рабочий режим зарядки . Аккум будет заряжаться процентов на 70%.

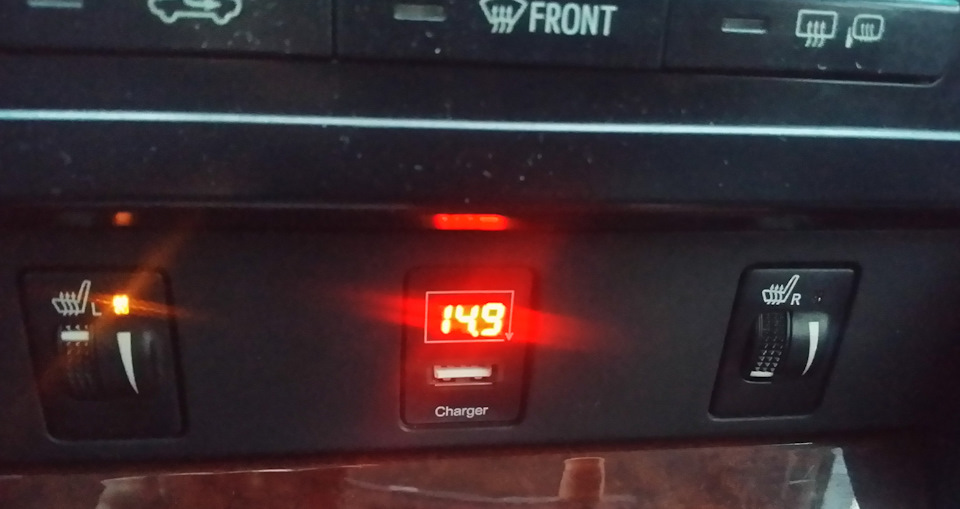

Вот такое напряжение выдает холодная машина при — 3 С с диодом 1N4007

Более подробную писанину по этой простейшей и дешевой доработке можно посмотреть у меня в БЖ, можно даже заглянуть в блог.
