Переделка налобного фонаря на батарейкам в аккумуляторный
Идея о том, как переделать налобный фонарь в аккумуляторный возникла давно, особенно это актуально на рыбалке и при монтаже электропроводки. Поскольку постоянно покупать батарейки невыгодно, в наш век мобильных телефонов. Вот поразмыслив и заказал нужные запчасти, о которых опишу ниже приступил к доработке налобного фонарика под аккумуляторы своими руками, используя китайскую схему с под зарядкой.Что делает возможным заряжать батарею и в автомобиле и от обычного микро USB современного телефона. Я заказываю обычно на Алиэкспрес хотя возможно найти и в магазинах но в 2 раза дороже.
Очень яркий и функциональный налобный фонарик, за такую стоимость но почему то сейчас не нашел такой в продаже
Пробовал переделывать и такую модель , немного не удобно с монтажом кнопки и диодная пластина нагревается, пришлось изолировать от батареи кусочком пластика. Но в итоге фонарик исправно работает
Фонарик доставили на почту за 20 дней что порадовало 🙂 Ссылка на магазин .
Идея очень проста и под силу каждому, для этого потребуется лишь небольшая батарейка от старого сотового телефона, там установлен Li-Ion аккумулятор с защитой. По параметрам напряжения подходит идеально, светодиодный фонарик имеет диапазон по напряжению от 4,5 – 2В, а батарея 3,7В в заряженном состоянии 4,2В при этом имеет приличную емкость, которую можно увеличить, добавив параллельно еще одну батарею. Нужно только правильно определить контакты (на большинстве указаны плюс и минус) остается аккуратно подпаять контакты, чтоб не расплавить и избежать замыкания.
Проблема с зарядкой через обычный микро юсби решается просто, заказать маленькую плату стоимостью порядка 20 руб. Micro USB выполняет очень важную роль по контролю за зарядкой и отключением лед лампы при разрядке батареи.
В плате установлены светодиодные индикаторы, которые показывают цветом когда переделанный светодиодный фонарик зарядится. Таким образом доработка налобного китайского фонаря сводится к припайке проводков клемам.
Использую эту плату переделка любого фонарика на литий довольно просто, важно только знать, сколько вольт выдает батарея.
Плата для зарядки, приобреталась в интернет магазине с бесплатной доставкой
Возможно заказать такую схему тут для себя заказал сразу 10 штук поскольку она универсальна и можно использовать в детских игрушках.
Схема соединения батарей
Параметры платы
- Входное напряжение с Micro USB : 5 В
- Зарядка напряжение отсечки: 4.2 В ± 1%
- Максимальный ток зарядки: 1000mA
- Аккумулятор в течение разряда защита от перенапряжения: 2.5 В
- Установлена защита от перегрузки по току ток: 3A
- Размер платы: 2.6*1.7 СМ
По факту, это отдельная плата которая используется в павербанке и если докупить usb выход то можно и заряжать телефон
Приступим к переделке
Теперь, про сама переделка фонарика под аккумулятор вместо батареек, большинстве фонарей используют 3 АА по 1,5в по размеру, сопоставим с мобильной батарейкой, и вполне помещается в основном корпусе, только придется расширить посадочное место. После несложных манипуляций выкрутив или вырезав все лишнее, монтируем на термоклей все детали по местам.
Схема переделки светодиодного фонаря
Припаять все детали по местам с помощью термопистолета
Если нужно, то можно увеличить емкость соединив 2 батареи
Получаем модернизированный налобный фонарик с мини юсби входом
В заключение: светодиодный фонарь проработал активно 3 ночи на старых телефонных батарейках без подзарядки. Возможно и на больше бы хватило, до отсечки не испытывал. Литиевые батарейки не любят полной разрядки. В целом очень доволен по себестоимости в 140 руб. единственное, он очень яркий что не всегда нужно. Порадовало наличие индикаторов заряда на плате. При зарядке по usb светится красным когда батарея заряжена синим.
Таким способом можно переделать практический любой фонарик, вопрос только в размере батарейки. Например батарейки с Айфона неочень практичны и если оторвать контакты с платы подключения неаккуратно то они еще и не паяются.
Не используйте литиевые батарейки если они вздулись- это небезопасно!
Бывает такое, что на плате срабатывает защита, а вам нужно его оживить, в таком случае подайте напряжение с блока питания или павербанка. Если телефонные батарейки совсем старые, то налобном фонарик естественно быстрей сработает защита и он погаснет. Хотя батарейкам из старой Нокии (более 4 лет) исправно работают.
Экономить деньги при покупке и соответственно купить дешевле вполне можно воспользоватся кэшбэком (это когда % с покупки накапливаются). Так просто устанавливаете расширение для браузера и деньги постепенно сама копятся.
Полезная видео подборка по доработке фонарей
Источник
Переделка налобного фонаря под литий
Авторизация на сайте
Переделываем китайский налобный фонарь под литиевый аккумулятор. Покупая вещи китайского изготовления, не перестаю удивляться. Складывается такое ощущение, что какое-либо изделие делается под имеющийся аккумулятор. Взять к примеру переделываемый налобный фонарь. Такой аккумулятор найти на замену практически не возможно. Решил я его переделать под Li-pol.

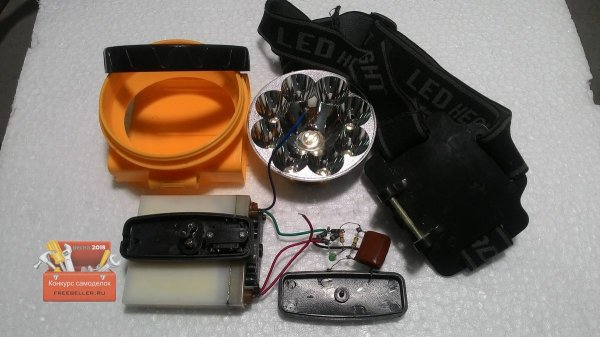

К переделке приступил не сразу. Данный фонарь принес мне товарищ. В нем погорели все светодиоды и вышел из строя свинцово-кислотный аккумулятор. Поменял светодиоды и приступил к переделке.

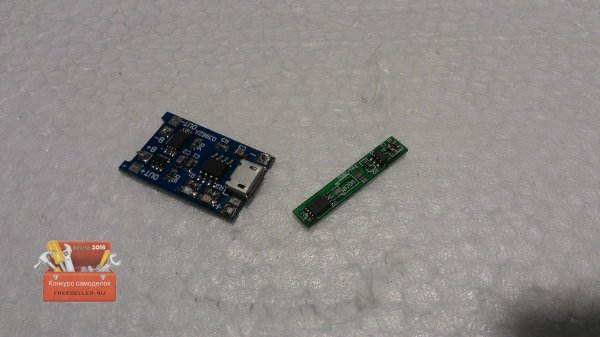

Так как применяю полимерный аккумулятор, то заряжать его буду контроллером из Китая. Но при проверке контроллер заряда с защитой оказался не исправен, но это частично не беда.

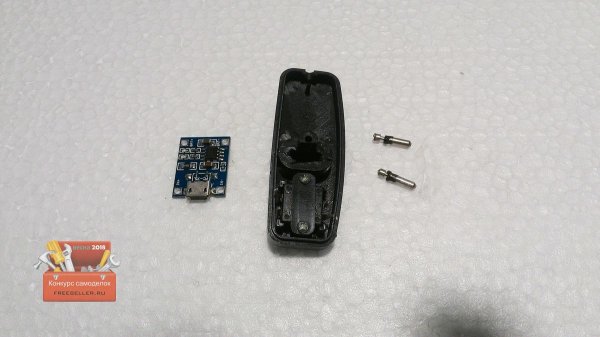

Возьму контроллер без защиты. Раньше в боковине были штыри под сетевой шнур. Их вынимаем и проделываем отверстие под разъем платы контроллера заряда.

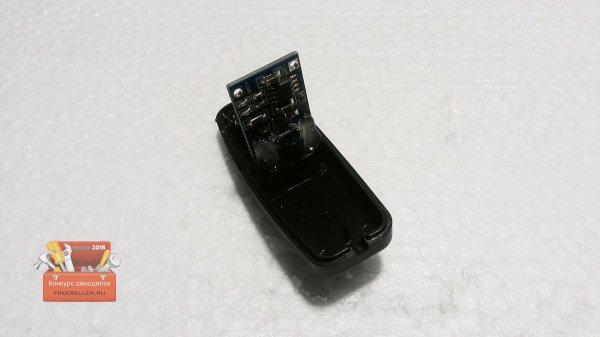

Крепим плату термо клеем.

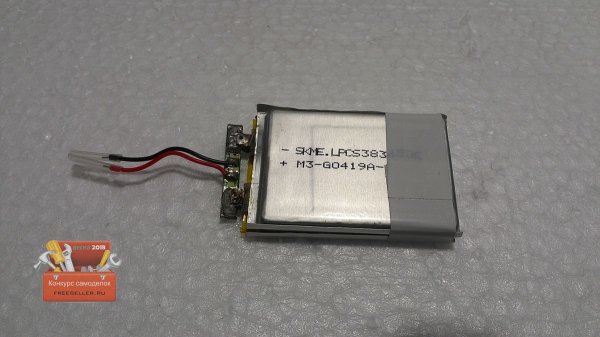

Плата защиты (BMS) имеется своя на полимерных аккумуляторах. Аккумулятора у меня два. Общая емкость около 1Ач.

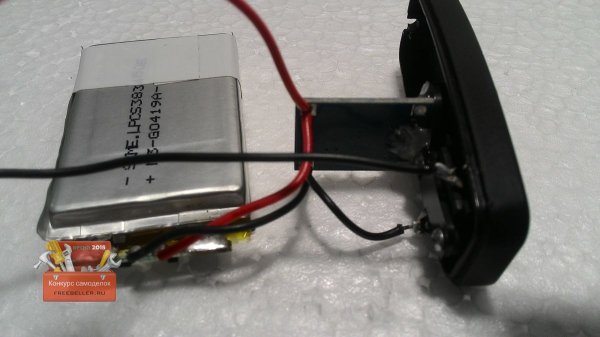

С платы контроллера провода припаиваем к BMS. К этим же проводов снимается питающее напряжение. Минус питания завел на кнопку выключения.

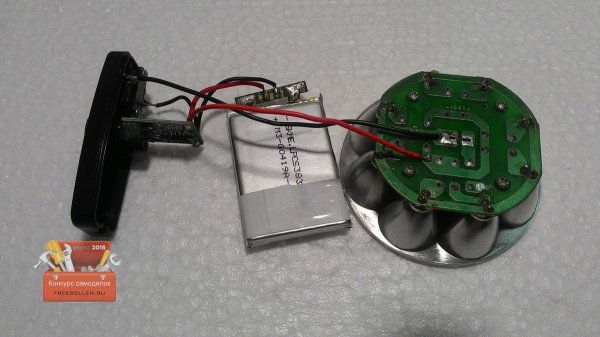

Временно, для теста, все спаял в одну конструкцию. Проверил, все работает. Отпаиваем отражатель со светодиодами.

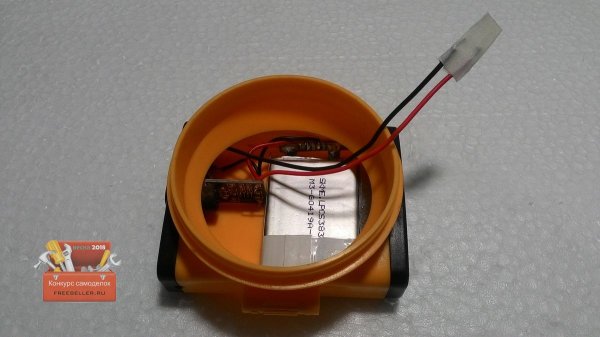

Аккумулятор входит плотно. Крышки приклеиваю клеем, раньше они крепились шурупами к аккумуляторной батарее.
Припаиваем отражатель и собираем воедино. Вот такой фонарик у меня получился. Просто и надежно. Главное, можно долго хранить и не бояться о саморазряде.
Источник
Простая переделка фонариков под Li-ion
В современное время все больше техники, в роли элементов питания используют литий-ионные аккумуляторы. Они не имеют «эффекта памяти», в отличие от Ni-Cd. Могут отдавать большой ток.
Я решил переделать два старых фонарика под литий-ионные аккумуляторы 18650, благо у меня их большое количество. Да и достать их не составляет труда в ремонтных фирмах, занимающихся ремонтом ноутбуков.
Фонари удобного размера для установки в них аккумуляторов 18650, в количестве двух штук. В принципе можно описать доработку одного фонарика.
Платы контроллеров заряда у меня разные. На одной Mini-USB, на второй Micro-USB.
Данные платы можно приобрести в Китае за 15-20 рублей за единицу. Так же продаются в магазинах радиотоваров и радио рынках. У меня платы без защиты (BMS), но с этим справимся.
Разбираем фонарики и вынимаем все из них, кроме переключателей, светодиодов.
Теперь берем тонкий пластик, у меня это ABS от старого аккумулятора. Получилось что он черного цвета, но не страшно, на синем фонарике тоже будет смотреться отлично.
Вырезаем окошки так, чтоб плотно входили в место, где раньше выдвигалась вилка для заряда.
Вырезаем нужного размера под окошко и отверстия под разъемы наших плат заряда. Клеить их не обязательно, они должны плотно входить и я их потом укреплю.
Так как наши платы не имеют защиты от разряда, применяемы в данной ситуации платы из аккумуляторов мобильного телефона. Можно и купить с защитой, но у меня таких сейчас нет в наличии. Поэтому прибегаю к чуть трудоемкому решению.
Распаиваем провода от наших BMS к аккумуляторам. Платы контроллеров заряда ставим на место и подпираем. В роли распорки применил отрезки винной пробки. Все укрепляем термоклеем, но можно и без него.
Распаиваем выключатели, у меня выключатели разрывают плюс. На черном фонарике есть плата со светодиодом. Переключатель имеет два включенных положения, одно из которых я завел на одиночный светодиод, а второе положение включает основные светодиоды. На синем фонарике одно положение выключателя.
Собираем фонарики и подпаиваем отражатели и переходим к следующему этапу.
Следующим этапом, вырезаем две пластинки из прозрачного пластика, у меня это пластик из коробки компакт-диска. Шкурим наждачной бумагой до матовости поверхности, так приятней свет от светодиода.
Приклеиваем на место, где раньше находился движок, которым выдвигалась сетевая вилка. Клеить нужно на одну половину фонарика. Вдруг нужно будет разобрать фонарик.
Проверяем видимость зарядного светодиода, на одном фонарике. Видно замечательно. По окончанию заряда, загорится синий светодиод.
Вот так просто можно доработать фонарики под Li-ion.
Подробности сборки, как всегда, можно посмотреть на видео.
Источник
Переделал старый фонарь на Li-Ion 18650 и SMD LED. Рассказываю как.
Недавно в гараже наткнулся на пару старых, аккумуляторных фонаря.
Со стороны они идентичны, но разной фирмы. Один куплен под брендом Lentel в магазине Лента, а второй фирмы Спутник. Хоть они и похожи, но начинка у них разная, в плане качества. Фонарь Lentel оказался более качественный, аккумулятор тяжелее и плата заряда выполнена намного качественней, на фонаре Спутник все было выполнено навесным монтажом. Оба вышли из строя уже давно, аккумуляторы испортились и погорели все светодиоды.
В первую очередь разбираю фонарь, выбрал фирмы Спутник.
Теперь по комплектующим.
Во внутрь планирую поставить два литий-ионных аккумулятора формата 18650, их взял из старого аккумулятора ноутбука.
Для защиты от разряда и перезарядки аккумуляторов взял две BMS платы, на каждый акум отдельно т.к. емкости у них разные.
Заказал миниатюрный повышающий преобразователь, с максимальной силой тока до 2 ампер. Этого будет достаточно т.к. работать он будет на четверть максимальной мощности.
Ставлю именно такой т.к. он еще будет выполнять роль стабилизатора. При постепенном разряде аккумуляторов, напряжение на входе будет падать, а этот «малыш» будет поддерживать установленное значение на выходе до последнего, пока не уйдут в защиту BMS платы.
Светодиоды буду использовать SMD, маркировка 5730. Заказывал набор из 100 шт.
Их я буду припаивать на макетную плату.
Также к светодиодом понадобиться резисторы на 10 Ом. Почему на 10 Ом, расскажу ниже.
Можно поискать в радиодеталях и на старых платах, или заказать из Китая.
Ну и последнее, что мне понадобиться из Китая, это USB зарядка для литий-ионных аккумуляторов. У меня была с мини-USB разъемом. Но вы можете использовать любую.
Сборка будет проходить вот по этой схеме.
Любителей схем по ГОСТу и т.д. и т.п. проходите мимо, статья не для вас, умников.
В первую очередь выставляю светодиоды на «макетку» так, что бы они совпадали с отражателем фонаря
