Литий-ионный аккумулятор — типы и характеристики, принцип работы

Литий-ионный аккумулятор – описание, история создания

Литий-ионный аккумулятор – источник тока, основанный на преобразовании химических реакций, происходящих внутри источника, в электрическую энергию. Данный тип батареи наиболее распространён в современной жизни, в большинстве своём из-за повсеместного использования в электронике: сотовых телефонах, цифровых фотоаппаратах, ноутбуках и так далее. Кроме этого, литиевые аккумуляторы ставят в электромобили.

Первое упоминание современных литиевых аккумуляторных батарей относится к 70-м годам XX века и связано с именем Майкла Стэнли Уиттингема. Будучи химиком в нефтяной компании «Exon», он создал источник тока, в котором в качестве анода использовался сульфид титана, а катод был литиевым. Первая батарея обладала напряжением 2,3 Вольт и способностью перезаряжаться, однако была пожароопасной и ядовитой. При взрыве, который мог случиться внезапно, литий вступал в контакт с воздухом и горел, а дисфульд титана выделял сероводород, вдыхание которого как минимум неприятно. Помимо этого, титан обладает и всегда обладал высокой стоимостью, и из-за всех этих факторов проект Уиттенгема был закрыт.

Литий-ионная батарея, несмотря на свои недостатки, казалась достаточно привлекательной для продолжения развития, однако требовалась замена анодного материала, чем в 1978 году занялся Джон Гуденаф. Спустя некоторое время он обнаружил, что кобальтит лития (оксид лития-кобальта) обладает лучшими характеристиками, касающимися безопасности использования, а также напряжением, достигающим 4 Вольта. Однако использование лития в качестве катодного материала становилось причиной короткого замыкания аккумулятора. В 1980 году Рашид Язами указал на графит и назвал его наиболее подходящим в качестве анода материалом.

Однако потребовалось ещё одиннадцать лет, чтобы созданная и усовершенствованная батарея появилась в продаже под брендом компании «Sony».

СПРАВКА: Разработчик коммерческой версии аккумулятора Акиро Ёсино, а также Уиттенгем и Гуденаф в 2019 году получили Нобелевскую премию в области химии за равноценный вклад в создание литиево ионных аккумуляторов.

Принцип действия

Работа литионных аккумуляторов основана на электрохимическом потенциале, суть которого заключается в способности металлов отдавать отрицательные заряды. При подключении электрической цепи на аноде источника тока происходит химическая реакция, сопровождаемая образованием на его поверхности свободных электронов. По законам физики освобождённые электроны стремятся к положительной стороне – катоду, чтобы восстановить баланс, однако от движения их удерживает электролит, находящийся между анодом и катодом. Тем самым отрицательные заряды вынуждены двигаться к положительным «в обход» – через всю электрическую цепь, создавая ток.

Положительные ионы, образовавшиеся на стороне анода после «побега» электронов, проходят через электролит к катоду, чтобы удовлетворить потребность в отрицательных зарядах. В момент, когда все электроны переместятся на отрицательный электрод, аккумулятор будет разряжен.

Процесс зарядки запускает электрическую энергию в цепь, тем самым запуская в батарее обратную реакцию – скопление электронов на аноде. После полного перезаряда батарейки её можно заново подключать к цепи.

ВНИМАНИЕ: даже находясь в режиме ожидания, аккумуляторы теряют часть заряда. При этом они обладают такой характеристикой как старение – постепенно приходящая неспособность удерживать первоначальное количество заряда.

Устройство li-ion аккумулятора

В li-ion аккумуляторах в качестве отрицательного электрода служит алюминиевая фольга с нанесённым поверх слоем оксида лития. Анодом выступает медная фольга, и на её поверхность наносится графит. Между электродами располагается пористый разделитель, пропитанный электролитом. Все компоненты ради уменьшения занимаемого ими объёма сворачиваются в цилиндр или в пакет и помещаются в полностью герметичный корпус. При этом анод и катод присоединяются к токоснимающим клеммам. Герметичность конструкции обуславливается недопустимостью вытекания электролита. Кроме этого нельзя, чтобы внутрь батареи попали пары воды или кислорода, иначе произойдёт реакция между попавшим веществом и электролитом или электродами, и аккумулятор выйдет из строя.

В батарейку в соображениях безопасности могут быть включены специальные элементы. Например, устройство, которое увеличит сопротивление аккумулятора при положительном температурном коэффициенте. А также устройство, которое в случае превышения давления газа допустимых значений разорвёт связь между катодом и положительной клеммой. Иногда корпус батареи может быть оснащён клапаном предохранения, основной задачей которого является сброс внутреннего давления в случае аварийной ситуации или нарушения эксплуатационных условий.

Некоторые особо важные источники таки могут обладать внешней электронной защитой, которая не позволяет перегреть или перезарядить батарейку, а также исключает возможность короткого замыкания.

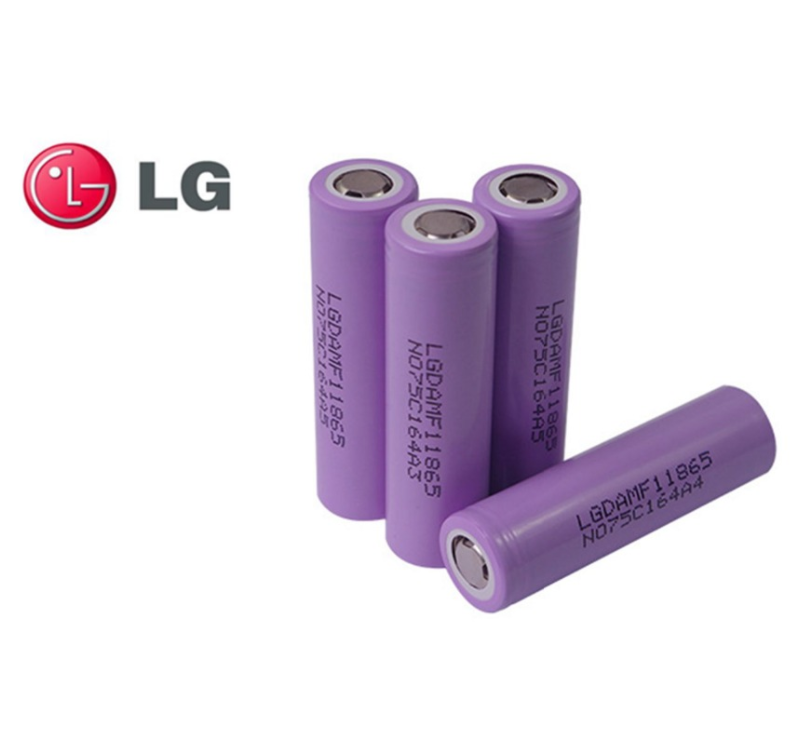

По форме корпуса li-ion аккумуляторы делятся на цилиндрические и призматические, первые из которых изготавливаются путём сворачивания слоёв, из которых состоит батарея. Призматический тип аккумулятора li-ion, численно превосходящий из-за применения в ноутбуках и мобильных телефонах, создаётся путём плотного складывания пластин друг на друга.

Характеристики литиевых аккумуляторов

ИНТЕРЕСНО: собственные удельные характеристики обеспечили описываемым батареям лидирующие позиции среди всех выпускаемых химических источников тока.

Рабочее напряжение

Минимальное значение напряжения составляет 2,2-2,5 Вольт, а максимальное не превышает 4,25-4,35 Вольт. На данную характеристику в значительной степени влияет материал, используемый для электродов.

Ёмкость

На свойство батареи хранить заряд непосредственно влияет ток и температура, которая возникает при разряде. Вообще максимальная ёмкость аккумуляторов варьируется в широком диапазоне и зависит от типоразмера. Например, в наиболее распространённой батарее 18650 ёмкость обычно находится в пределах от 1000 до 3600 миллиампер-час.

СПРАВКА: 14500 аккумулятор, размеры которого сопоставимы с пальчиковой батарейкой (АА), также популярен среди пользователей и обладает номинальной ёмкостью 900 микроампер-час.

В общем, под ёмкостью подразумевается количество ионов лития, способных достигнуть анода или катода. Со временем после многочисленных зарядок электроды теряют свои свойства и могут вместить всё меньшее число зарядов, а аккумулятор тем временем не способен удерживать прежнее их количество. В результате батарея устаревает и постепенно утрачивает основополагающую функцию.

Рабочая температура

Предельные значения температуры находятся в диапазоне от -20°С до +50°С, однако работать в пограничных режимах аккумулятор долго не сможет, это скажется на его способности запасать энергию. Оптимальная температура для функционирования составляет примерно 20°С, а лучшие значения для хранения – от 0 до 10°С. При этом уровень заряда 30-50% считается наиболее щадящим для ёмкости при длительном хранении.

ВНИМАНИЕ: если температура упадёт до +4°С объём вырабатываемой батареей энергии уменьшится на 5-7% в соответствии с максимальным значением. Более низкие значения приведут к потери 40-50% ёмкости и преждевременному исчерпанию ресурса.

Саморазряд

Данная характеристика варьируется от 6% до 10% в год.

Количество циклов заряд-разряд

Батарея литиевая не имеет эффекта памяти, а срок её годности рассчитан в зависимости от количества циклов полной разрядки.

Процент оставшегося заряда, %	Количество циклов зарядки
500
50	1500
75	2500
90	4700

Так, для увеличения срока службы аккумулятора стоит чаще его заряжать.

Разновидности аккумуляторов

Наиболее распространены следующие виды литий-ионных батарей:

• Литий-кобальтовая. Популярный тип в ноутбуках, смартфонах и цифровых камерах. В состав входит катод из кобальтового оксида и графитовый анод. К преимуществам относят высокий показатель удельной энергоёмкости, а к недостаткам: низкий срок годности, ограниченную нагрузку и невысокую термическую стабильность.
• Литий-маргенцевая. Основная область применения – электроинструменты, медицинское оборудование и электрические силовые устройства. Катод представляет собой литий-марганцевую шпинель, обеспечивающей низкое сопротивление.
• Литий-никель-марганец-кобальт-оксидная. Сочетание металлов, входящих в состав, позволяет использовать сильные стороны каждого элемента. Применяется как в частных областях, так и в более крупных – промышленных, например, в системах безопасности и аварийного освещения.
• Литий-железно-фосфатная. Популярный вариант для стационарных специализированных устройств. К преимуществам относят стойкость к неправильным условиям эксплуатации, высокую безопасность и термическую стабильность, а к минусам причисляют малое значение ёмкости.
• Литий-никель-кобальт-алюминий-оксидная. Дороговизна оправдывается долговечностью и хорошими показателями энергоёмкости. Используют в промышленных целях и медицинском оборудовании.
• Литий-титановая. Можно встретить в сфере уличного освещения и автомобильных агрегатах. Дорогие и обладают низкой удельной энергоёмкостью, однако имеют долгий срок годности, работают в широком температурном диапазоне, производительны и безопасны.

Особенности хранения и утилизации

Хранить li-ion аккумуляторы необходимо в следующих условиях:

• Место хранения должно быть сухим и прохладным, причём батарейку следует предварительно извлечь из оборудования.
• Оптимальная температура должна находиться в диапазоне от +1°С до +25°С. При этом допускается хранение в холодильнике, но сначала аккумулятор нужно обернуть непромокаемым и не пропускающим влагу материалом.
• Заряд батарейки следует сохранить в районе 40%, это позволит избежать падения напряжения при саморазряде ниже допустимого.

После окончания срока годности использованный аккумулятор нужно сдать на переработку или утилизацию, причём этими вопросами занимаются специализированные службы, занимающиеся приёмом батарей.

Обычно процедура переработки включает в себя несколько этапов:

• Разбор корпуса.
• Избавление от электролита путём слива.
• Очищение электродов.
• Переработка корпуса и переплавление металлов.

ВАЖНО: литиевые батареи нельзя выбрасывать, как обычный мусор! Для их утилизации необходимо обращаться в специальные пункты сдачи.

Существует несколько способов для определения мест сбора использованных источников тока:

• Проект RecycleMap от «Гринпис», позволяющий после выбора и объекта утилизации города найти пункты приёма.
• Городской сайт администрации. На случай, если регион тщательно следит за подобным процессом.
• Сайты с объявлениями. Частные организации и подрядчики выкладывают в интернет информацию о сборе батарей.
• Магазины бытовой техники или крупные гипермаркеты. В последнее время в подобных местах стали появляться специальные контейнеры, куда можно выбросить неработающие батарейки.

Отличие аккумуляторов Li-ion от Ni-Cd аккумуляторов

Ёмкость литий-ионных источников тока значительно выше, чем тот же показатель у никель-кадмиевых аккумуляторов, вследствие чего требуется много меньшая по весу и габаритам батарея, чтобы обеспечить одно и то же время работы.

Также в процессе хранения ввиду низкой скорости саморазряда li-ion аккумуляторы разряжаются меньше, чем другие типы, и они более терпимы к постоянной зарядке, даже если заряд батареи не обнулён.

В плане экологичности рассматриваемые батарейки меньше вредят окружающей среде, чем никель-кадмиевые, как при изготовлении, так и в использовании материалов.

Однако по отношению к Ni-Cd аккумуляторами в литий-ионных используют более дорогостоящие технологии.

Источник

Как устроен Li-Ion аккумулятор?

Автономную работу всевозможных устройств,отмобильных гаджетов до персонального электротранспорта, обеспечивают аккумуляторы. С учетом необходимых значений емкости и напряжения, они объединяются в аккумуляторные батареи. Ключевые характеристики АКБ – емкость, напряжение, масса, время восполнения заряда, допустимый температурный режим – зависят от типа используемой химии.

Для автономного питания современной техники успешно используются литий-ионные аккумуляторы. Они имеют большой циклический ресурс, малый саморазряд, широкий температурный диапазон и солидную удельную емкость. Катод у таких элементов выполнен из производных лития, а заряд переносят ионы Li. Далее мы подробнее рассмотрим устройство Li-ion аккумуляторов и принцип их работы.

Как устроена литий-ионная батарея?

В основе конструкции литий-ионного аккумулятора– 2 составляющие: анод, выполненный из пористого углерода на фольге из меди, и катод – из оксида лития на фольге из алюминия. Их разделяет пористый сепаратор из полипропилена, обильно пропитанный электролитом, который выполняет функции проводника. Система находится в герметичном корпусе. Электроды подключены к токосъемникам. Некоторые аккумуляторы дополнительно имеют клапан-предохранитель для сброса внутреннего давления.

Пластины из меди и алюминия, смазанные электролитом и разделенные пористой прослойкой, обычно сворачиваются в рулон. В итоге получается элемент цилиндрической формы. При другом способе укладки пластин получаются изделия в форме призм и пакетов. Состав катода бывает разным: LiMn2O4, LiFePO4, LiCoO2,LiMnO2, LiMnRON, LiC6, LiNiO2и т.д.

Типы Li-ionаккумуляторов

В зависимости от используемого материала катода литиевые элементы бывают:

1. Литий-марганцевые (LiMn2O4, LNO). Имеют меньшее внутреннее сопротивление, высокую мощность и умеренную емкость – 100–150 Вт·ч/кг. Стандартные токи заряда и разряда – до 1С, но есть модели с С-рейтингом зарядки до 3С и С-рейтингом разряда до 10С, а в импульсном режиме – до 50С. Ресурс – около 500 циклов. Применяются такие накопители в электроинструменте, силовых агрегатах, медицинском оборудовании.
2. Литий-кобальтовые (LiCoO2, LCO). Имеют высокую энергоемкость (150–200 Вт·ч/кг), но уступают аналогам по термической стабильности и сроку службы (500–1000 циклов). Токи заряда и разряда для таких элементов не должны превышать 1С. Накопители энергии на основе кобальта встречаются все реже, но еще используются в мобильных телефонах, цифровых камерах, ноутбуках.
3. Литий-никель-марганец-кобальт-оксидные (NMC, NCM). Обеспечивают высокую мощность и емкость – 150–220 Вт·ч/кг, выдерживают 1000–2000 циклов. Стандартные токи заряда и разряда – 1С. Используются в медицинском и промышленном оборудовании, электровелосипедах и других видах электротранспорта.
4. Литий-никель-кобальт-алюминий-оксидные (NCA). Отличаются высокой удельной энергоемкостью – 200–260 Вт·ч/кг. Имеют ресурс около 500 циклов, зарядные токи 0,7С и разрядные 1С. Обеспечивают автономное питание промышленного и медицинского оборудования, электрических силовых агрегатов и других устройств, требующих высокой емкости.
5. Литий-железо-фосфатные (LFP, LiFePO4). Отличаются большим ресурсом (более 2000 циклов), термической и химической стабильностью, высокой безопасностью эксплуатации и малым внутренним сопротивлением. Их удельная энергоемкость составляет 90–120 Вт·ч/кг, ток зарядки – 1С, ток разрядки – до 25С. Используются такие элементы питания в устройствах, для которых важна выносливость аккумов, способность работать на морозе и выдерживать высокие токи нагрузки.
6. Литий-титанатные (LiTi). Отличаются низким номинальным напряжением (2,4 В) и удельной энергоемкостью 70–80 Вт·ч/кг, но быстро заряжаются, имеют широкий температурный диапазон и ресурс 3000–7000 циклов. Номинальные токи зарядки 1С, максимум – 5С. Допустимые разрядные токи – 10С, а при импульсной подзарядке – 30С. Литий-титанатные элементы считаются самыми безопасными. Используются они в уличном освещении, ИБП, электротранспорте.

Как работает литиевый аккумулятор?

Принцип работы Li-ion аккумуляторов идентичен для элементов всех типов, независимо от материала катода.Когда на электроды подается напряжение – «плюс» на оксид лития и «минус» на графит – положительно заряженные ионы лития отцепляются от молекул оксида и переходят на углеродную пластинку. В результате протекает окислительная реакция, и аккумулятор заряжается.

При работе литиевого аккумулятора под нагрузкой протекает обратный процесс. Ионы Li + возвращаются на пластинку из оксида лития, в свое стандартное состояние. Графитовая пластинка на фольге из меди становится «минусом», а оксид лития на фольге из алюминия – «плюсом».

Особенности зарядкиLi-ionэлементов

Литий-ионные элементы питания чувствительны к перезаряду. На поверхности анода при чрезмерном заряде осаждается металлический литий. Он выглядит как мелкий мшистый осадок и способен вступать в реакцию с электролитом. На катоде при перезаряде активно выделяется кислород. Внешне это может проявляться в виде интенсивного нагрева, роста давления и разгерметизации элемента.

Заряжаются Li-ionаккумуляторы в 2 этапа:

1. При стабильном значении тока 0,2С–1С до рекомендованного производителем напряжения, обычно – 4,1–4,2 В. Длится эта стадия около 40 минут.
2. При неизменном напряжении. Процесс зарядки завершается, когда значение зарядного тока уменьшается до величины, составляющей 3% от начального значения.

Быстрее происходит зарядка в импульсном режиме.Но для продления срока службы литиевых элементов их рекомендуется заряжать током, номинал которого составляет 50% от значения емкости, т.е. 0,5С.

Защита литиевых аккумуляторов

Элементы питания на основе лития защищены от коротких замыканийвнутри системы, например, с помощью 2-слойного сепаратора. Один из его слоев выполняется не из полипропилена, а из аналога полиэтилена. При риске короткого замыкания, к примеру, если дендриты лития прорастают к катоду, защитный слой локально нагревается, частично плавится, становится непроницаемым и блокирует последующее прорастание дендритов.

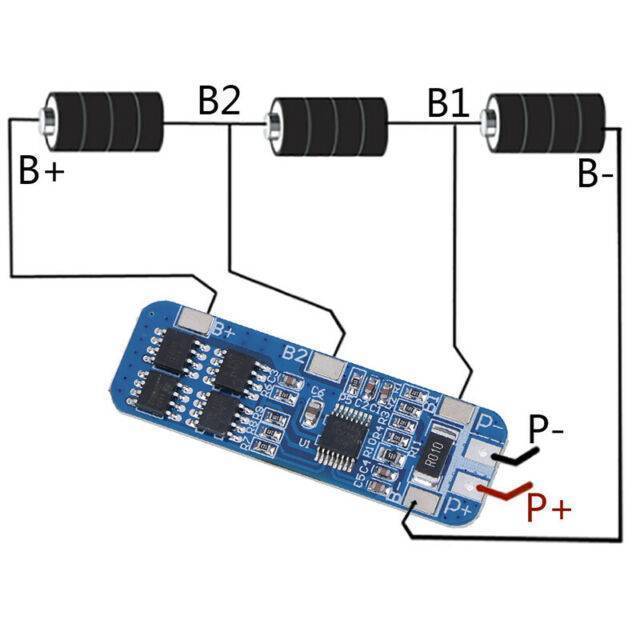

Для защиты от избыточного заряда и глубокого разряда накопители энергии снабжаются специальными ограничителями – платами защиты по току и напряжению. Они не допускают выхода напряжения за границы рекомендованного диапазона и в критических ситуациях автоматически отключают элемент от питания или нагрузки.

Поэтому для безопасной работы элементов и аккумуляторных батарей важно использовать BMSплаты. В противном случае высок риск повреждения аккумуляторов и их преждевременного выхода из строя. Такой контроллер зарядно-разрядного процесса может устанавливаться и на отдельные аккумуляторы, и на собранную из них батарею.

Производство литиевых элементов питания

Сырье для основных элементов в схеме Li-ion аккумуляторов – катода и анода – имеет вид мелкофракционного черного порошка. Чем мельче частицы, тем больше получается эффективная площадь электродов. Оптимальная форма частиц – сферическая, с гладкими краями, т.к. неровности чувствительны к токовым нагрузкам.

Производственный процесс состоит из следующих этапов:

1. Порошковидные материалы наносятся в виде суспензии на фольгу. Аноды и катоды обычно производятся в различных цехах, чтобы обеспечить максимальную чистоту материалов. Металлическая фольга играет роль токоприемника.
2. Фольга с нанесенными материалами сушится, разделяется на полоски и складывается в несколько слоев. Процесс сворачивания строго контролируется, т.к. любые дефекты способны привести к коротким замыканиям внутри системы.
3. Между пластинами анода и катода зажимается сепаратор, обработанный электролитом.
4. Пластинки сворачиваются рулоном или по другой схеме и помещаются в корпус.

Готовые изделия проходят тестирование – контролируемый цикл заряда-разряда. Подзарядку начинают с минимального напряжения и с постепенным его повышением.Протестированные изделия заряжаются до оптимального уровня, чтобы исключить риск значительного падения напряжения из-за саморазряда, и поставляются в продажу.
