Krauler gpr 850 аккумулятор

Комплектация и гарантия

Комплект поставки:

• инструкция по эксплуатации на русском языке
• интерфейсный кабель USB
• два кабеля с разъемами IEC 320 для подключения нагрузки
• телефонный кабель с разъемами RJ-11
• CD с программным обеспечением

Гарантийный срок эксплуатации: 2 года

Внешний вид

Компоновка весьма своеобразная, передняя панель выше задней стенки, а на наклонной верхней грани располагаются розетки, причем среди них есть как IEC 320, так и обычные евророзетки.

Очень практично для домашнего применения, да и для офиса тоже — учитывая, что большинство периферийных устройств рассчитаны на подключение к стандартным розеткам. Две розетки выделены цветом и подключены только к сетевому фильтру. Сюда можно подключить, например, лазерный принтер или другие устройства, которые нежелательно или не нужно обеспечивать батарейной поддержкой.

На задней панели имеется разъем интерфейса для подключения к компьютеру, причем этот порт, несмотря на «подозрительную» похожесть на устаревший последовательный порт, поддерживает USB-подключение через фирменный кабель.

Также на задней панели располагается батарейный отсек и кнопка автоматического предохранителя. Корпус устройства пластиковый и существует только в одном цветовом варианте, но универсальном — черном.

Внутреннее устройство

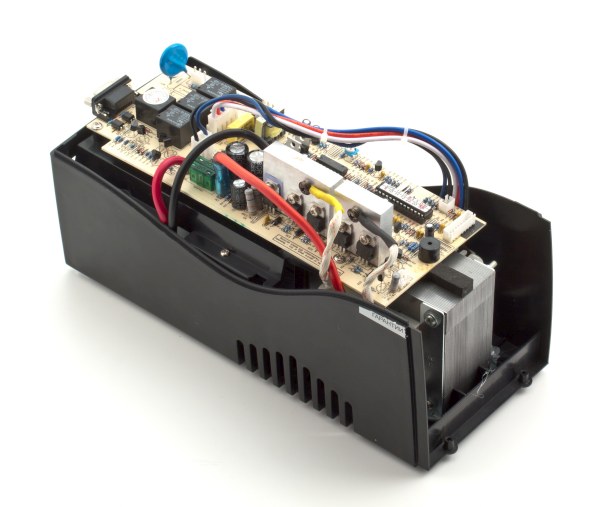

Внутри ИБП неожиданно просторно. Тем не менее, в схеме предусмотрен достаточно увесистый трансформатор, и в целом элементная база не вызывает нареканий. Трансформатор имеет два дополнительных выхода с повышающей и понижающей обмотки. Это потенциально дает возможность работать в более широком диапазоне входных напряжений без перехода на батарейное питание.

Инвертор формирует двухступенчатую аппроксимацию синусоиды, построен на 5 транзисторах STP75NF75 производства компании STMicroelectronics, с запасом обеспечивающих заявленную мощность. Транзисторы инвертора прикреплены винтами к двум радиаторам, которые не поражают воображение габаритами. Однако благодаря запасу мощности и температурной стойкости транзисторы должны справиться и в условиях пассивного охлаждения.

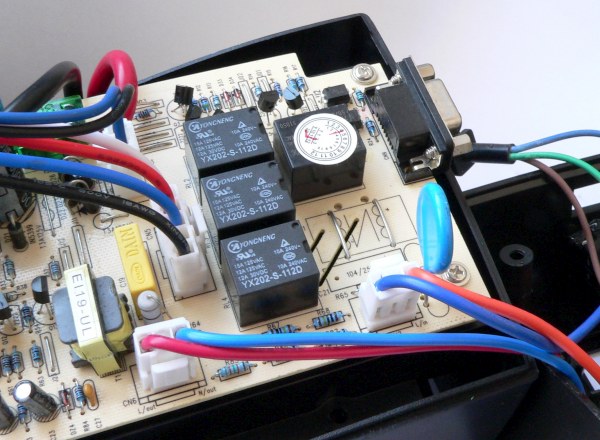

Переключение обмоток трансформатора реализовано с помощью механических реле Yongneng YX202-S-112D; максимальный ток 10 А позволяет сделать вывод, что этот компонент выбран с запасом. Сетевой фильтр чуть более основательный, чем у младшей модели.

Защита локальной сети имеет надежный контакт с заземлением.

Батарея

С заменой батареи справится даже новичок.

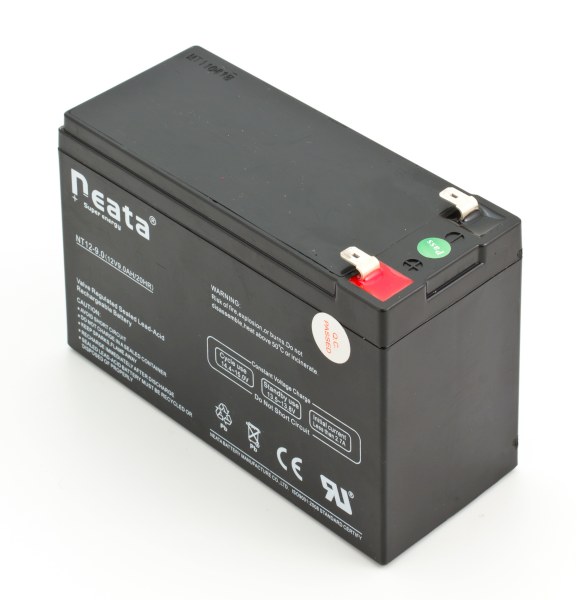

В ИБП установлен аккумулятор Neata NT12-9 емкостью 9 А·ч (в режиме 10-часового разряда).

Тестирование

Работа от электросети

Тестируемый ИБП относится к классу линейно-интерактивных, оснащен AVR-регулятором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батарей.

Источник

Обзор ИБП Krauler Gyper GPR-850

Оглавление

Вступление

В прошлом материале, посвященном ИБП, описывалась дешевая модель Krauler SOHO-600. Данный текст посвящен более «взрослой» по мощности версии – Krauler Gyper GPR-850. На сайте производителя, куда мне довелось зайти для получения общего сведения о продукте, заявлены очень оптимистичные параметры. К тому же при выдаче этого ИБП на тест было сказано, что-де модель обновилась и была переработана, и, несмотря на то же название устройства, по сути, под крышкой другая начинка.

реклама

Так получилось, что на тесте побывали обе версии, и есть возможность сравнить «до» и «после».

Упаковка, комплектация

Модель Krauler поставляется в картонной коробке средних размеров, окрашенной в темно-синий цвет.

ИБП – штука тяжелая, 7.5 кг, что вынуждает производителя продумать упаковку. Получилось нормально: пенопластовые вставки сверху и снизу надежно защищают по периметру пластиковый корпус от ударов.

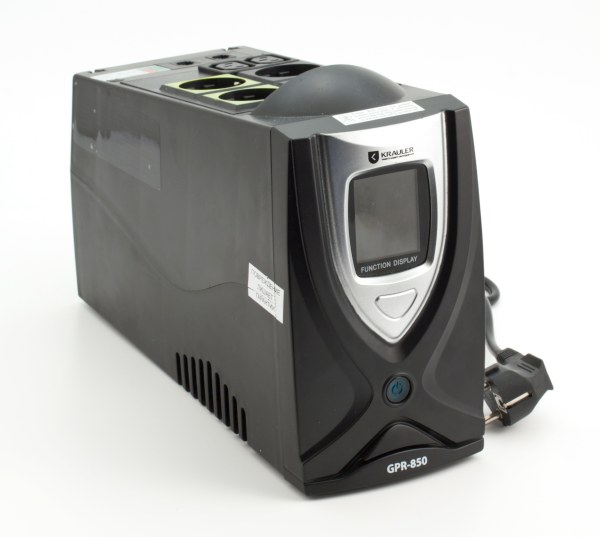

Внешность ИБП отличается от традиционной (прямоугольник с разъемами в торце):

Общие впечатления от внешнего вида хорошие. Не то чтоб «мой любимый цвет, мой любимый размер», но можно расположить на столе. Тем более что лицевая панель с экраном и кнопкой включения была переработана: на место синего яркого светодиода поставили гораздо более тусклый зеленый, а ЖК-экран заменили на LED. Было так:

реклама

Последняя фотография сделана в темноте, выдержка подбиралась для большего соответствия восприятию глазом. Как можно видеть, с яркостью не переборщили, удалили цифровую индикацию выходного напряжения, оставив лишь пятисегментный индикатор заряда батареи, символьную индикацию текущего режима работы и два индикатора состояния. В целом стало лучше: пользователю далеко не всегда нужно знать, сколько выходных вольт выдает ИБП, а вот разноцветная индикация простыми символами пришлась кстати.

Соотношение количества «кубиков» на пятисегментном индикаторе заряда примерно такое:

• Пять ячеек – напряжение около 13.5 В;
• Четыре ячейки – менее 12.5 В;
• Три ячейки – 12 В;
• Две ячейки – менее 11.7 В;
• Одна ячейка – менее 11.4 В;
• Все ячейки погашены – менее 10.7 В.

Процесс заряда батареи отображается на индикаторе классическим способом – цикличным накоплением делений.

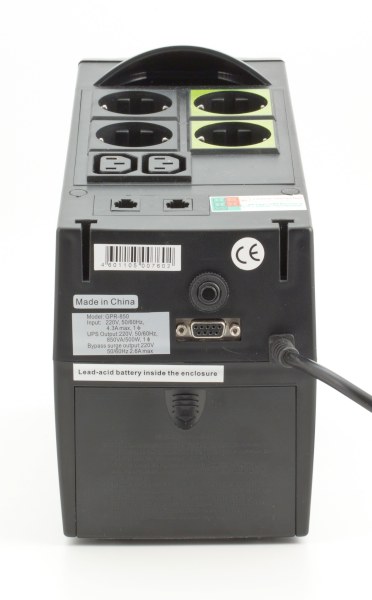

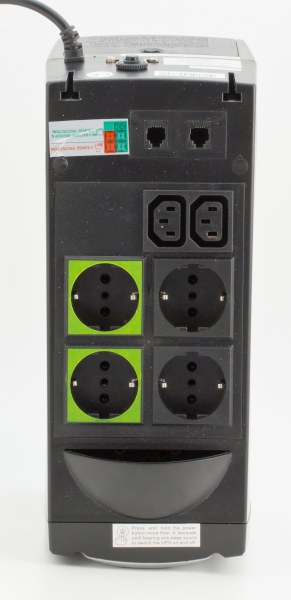

Все выходные разъемы расположены на верхней стороне ИБП, и здесь производителем произведены некоторые изменения. В старом варианте все выглядело так:

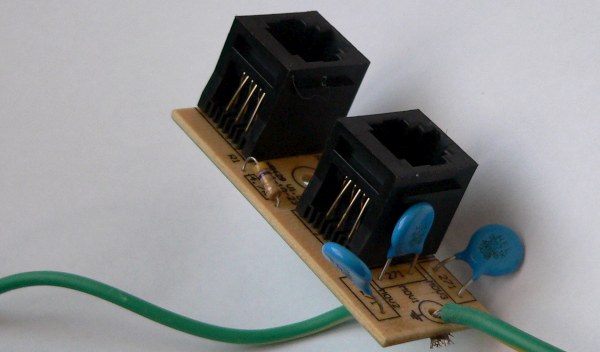

Как видно на снимке, блок фильтрации телефонной линии был убран. Лично я поддерживаю такое решение: он не так важен, как на заре появления ИБП, а сэкономленные средства можно использовать в других, более актуальных узлах.

Мелкая неточность в измененной этикетке:

Судя по надписи, без «поддержки батареей» оставлены две ближних (по отношению к лицевой панели) розетки. Однако разводка проводов показывает, что на самом деле это две промаркированные салатовым цветом розетки:

На мой взгляд, этикетка на старой версии была понятнее. Хорошо, что цветовая индикация сохранилась, а электроника ИБП при перегрузке быстро отключает потребителей от схемы, иначе не миновать беды при подключении мощного потребителя к «батарейной» розетке.

Очень правильным решением было разместить несколько типов разъемов, под стандартные евровилки и пару розеток типа C13. В комплект входят два кабеля с разъемами C13 и C14 для подключения потребителей.

реклама

Раньше в комплекте было больше кабелей – два телефонных и один сигнальный (COM) для подключения ИБП к компьютеру. Для последнего на задней стенке был выведен разъем:

В новой версии он удален, краской нанесены параметры и название модели:

реклама

Заметные при первом осмотре изменения обрадовали – «интерфейс» на лицевой панели стал понятнее, убрали раздражающий глаза синий светодиод и малоиспользуемые на ИБП данного класса элементы. Слегка накосячили с наклейкой, но это не страшно.

Особенности конструкции

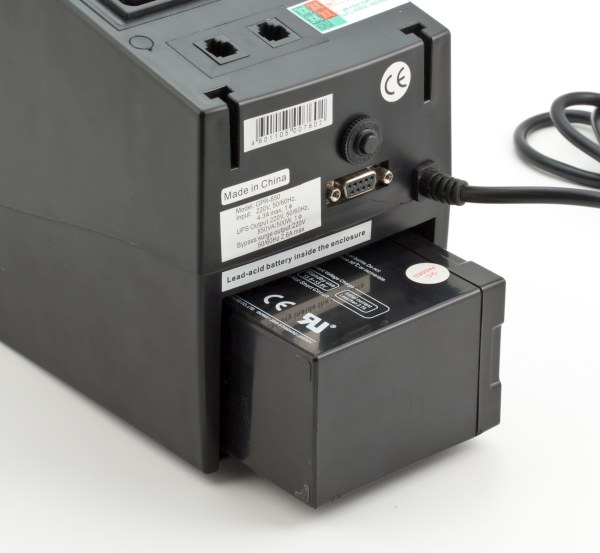

За крышкой в задней стенке скрывается батарея. Старая версия комплектовалась аккумулятором Neata NT12-9.0 емкостью 9 Ач:

Новая комплектуется аккумулятором KEBO KR-BAT-12V емкостью 9 Ач:

реклама

Как видно, формат и емкость аккумулятора не изменились, поменялся лишь производитель. Зарядка батареи в новой версии проходит почти в три раза быстрее – три с половиной часа вместо девяти-десяти.

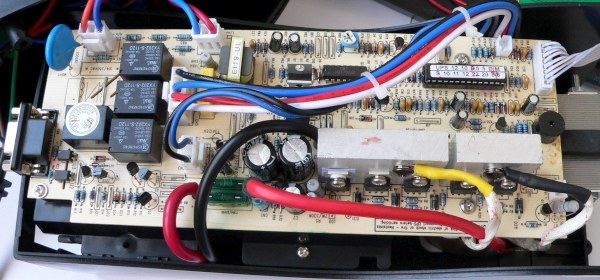

Верхняя крышка ИБП скрывает плату управления и низкочастотный силовой трансформатор.

Плата с управляющей электроникой и силовыми элементами совершенно другая. Так она выглядела раньше:

Источник

Обзор ИБП Krauler Gyper GPR-850 (страница 2)

Контроллер «переехал» на отдельную печатную плату, вся мелкая «рассыпуха» была заменена SMD-компонентами.

Реле в количестве четырех штук те же, десятиамперные производства YONGNENC:

реклама

Алюминиевые теплоотводящие бруски с силовыми ключами STP75NF75 в количестве пяти штук, замеченные в ранней версии,…

… уступили место четырем мосфетам IRLB4132 на двух алюминиевых радиаторах:

Силовой трансформатор расположен за платой управления, на своем старом месте:

Немного расстроило то, что по-прежнему отсутствует вентилятор, хотя посадочное место для его установки предусмотрено в верхней крышке, прямо под выемкой для переноски:

Силовые узлы в этом ИБП нагреваются более пятидесяти градусов в процессе эксплуатации, а мосфеты при работе от батареи и вовсе раскаляются до 70-80 градусов при значительной мощности нагрузки. Видимых негативных последствий нет, однако работа элементов в жестких режимах может негативно сказаться на сроке службы ИБП.

реклама

Результаты теста

GYPER GPR-850 испытывался парой блоков питания ATX, которые в свою очередь были нагружены на резистивную нагрузку. Это позволяет точно задать потребляемую мощность (которая пересчитывалась с учетом заявленного производителем БП КПД для текущей мощности нагрузки) и наиболее правдоподобно сымитировать типичную для данного типа устройств (ИБП) нагрузку – десктоп низкой и средней мощности.

Параллельно проводились измерения текущего напряжения на выходе БП, оценивалась форма сигнала выходного напряжения ИБП, а на вход последнего сетевое напряжение подавалось через ЛАТР для плавной его регулировки. Оценка продолжительности работы ИБП оценивалась циклично: замер времени при разряде ИБП на нагрузку фиксированной мощности до полного отключения, далее полный заряд аккумулятора ИБП в течение десяти-двенадцати часов, и снова разряд на нагрузку.

Выходное напряжение GYPER GPR-850 изменялось в диапазоне 219-238 В, переключение на батарею происходило при понижении сетевого напряжения ниже 174 вольт и выше 266 В. Время перехода с питания от сети на батарейное – менее 20 мс.

Время работы нагрузки от ИБП представлено на графике:

Как можно видеть, времени на сохранение всех документов и выключение ПК более чем достаточно, и оно значительно возросло по сравнению со старой версией. Судя по осциллограмам, доработка коснулась и алгоритма работы ИБП.

Осциллограмма выходного напряжения – заявленная производителем ступенчатая аппроксимация синусоиды – выглядит так при мощности нагрузки 100 Вт в старой версии:

Видно, что выбросы стали меньше, «ступенька» менее заметна. Аналогичные осциллограммы для нагрузки мощностью 150 Вт.

Источник

Обзор ИБП Krauler GPR-850

В наше время проблема защиты оборудования от сбоев в электросети стоит достаточно остро. Никто не знает что может случится и что будет с вашим компьютером или монитором после скачка напряжения или внезапного отключения. Перечень устройств, служащих для защиты оборудования от неблагоприятных параметров электросети огромен. От банальных сетевых фильтров, до стационарных ИБП с интеллектуальным управлением. В нашем обзоре мы познакомимся с представителем офисной линейки ИБП, предназначенным для защиты пользовательских ПК и периферийных устройств. Встречаем Krauler GPR-850. Данная модель является старшей в линейки GYPER и предназначена для защиты офисной и домашней техники, рабочих станций, ноутбуков и периферии.

Упаковка и комплектация

Источник бесперебойного питания KraulerGPR-850 поставляется в картонной коробке с фирменным логотипом компании. На сторонах коробки размещены его полные технические характеристики и информация рекламного свойства. Из полезного – упоминание о двухгодичной гарантии на ИБП и батарею, что уже выгодно отличает его от изделий конкурентов. Внутри коробки, в ячейке из пенопласта, находится сам ИБП, а также его комплект поставки, который включает в себя:

• 2 проходных кабеля питания
• Телефонный шнур
• Кабель интерфейса связи с ПК (USB)
• Диск с программным обеспечением
• Гарантийный талон
• Список адресов сервисных центров

Комплект обеспечивает полную функциональность устройства, можно пожаловаться на

отсутствие бумажной инструкции на русском языке, но это не критично для устройства с одной кнопкой управления.

Устройство ИБП

Сам ИБП Krauler GPR-850 выглядит довольно нестандартно для такого рода устройств. Отличия заключаются в скошенной верхней панели с розетками подключения, удобным ручкой для переноса и ярким ЖК дисплеем, на который выводятся основные параметры работы ИБП.

На верхней поверхности расположены шесть розеток 220 В, четыре из которых защищены внутренней батареей ИБП. Остальные две служат для подключения устройств, для которых не критична бесперебойная работа и необходима только фильтрация напряжения. Также на верхней панели находятся 2 розетки для защиты телефонии.

Сзади расположена съемная крышка батарейного отсека, которая прикручена к днищу двумя саморезами. Над ней расположен разъем интерфейсного кабеля и предохранитель. На наклейках содержится краткая информация о модели, максимальной нагрузке на ИБП и его серийный номер.

Самое интересное находится на передней панели, это ЖК дисплей и кнопка включения. ЖК дисплей очень информативен для устройств такого класса и отображает все необходимы параметры:

• Выходное напряжение при питании от батареи / напряжение в сети
• Режим работы
• Индикатор неисправности
• Индикатор перегрузки

Фактически мы можем контролировать все необходимые параметры не подключая ИБП к компьютеру через USB порт. Это может пригодится, если данный бесперебойник защищает только периферийные устройства.

Внутри ИБП находится свинцово-кислотная батарея производства фирмы NEATA. В данной модели ИБП используется 12В / 9А необслуживаемая батарея, что стандартно для подобных устройств.

Полные технические характеристики ИБП линейки GPR приведены в таблице ниже:

Переходим к программному обеспечению. Данное устройство поставляется с программой управления UPSilon 2000. Как уже было написано данный ИБП может подключатся к ПК с помощью интерфейса USB. Программное обеспечение для большинства операционных систем находится на диске в комплекте. К огромному сожалению на диске не была обнаружена версия ПО для ОС Windows 7, поэтому для тестирования мы установили ПО, предназначенное для WindowsVista.

При запуске ПО мы попадаем в главное меню. Первое что нам стоит сделать это зайти в настройки и выбрать тип интерфейса ИБП. В нашем случае это MegaUSB. После этих нехитрых манипуляций наш бесперебойник корректно определяется программой и отображает все свои параметры работы.

В основном окне отображается заряд батареи и нагрузка на ИБП, ражимы работы и сообщения о сбоях. Внизу окна расположен лог последних событий и рассчетное время работы на батареях.

На второй вкладке расположено цифровое представление параметров первой, скорее всего это сделано для удобства восприятия и не более того.

На третьей вкладке расположена блок-схема с интерактивным представлением режима роботы ИБП и частичным дублированием информации с предыдущих закладок.

На последней вкладке находится постоянно обновляющийся график входного и выходного напряжений.

Изучим панель настроек:

В основном окне настроек можно сконфигурировать:

• Тип соединения ИБП с ПК
• Включения и интервал снятия показаний ИБП и записи их в лог
• Показ всплывающих сообщений
• Рассылку на адреса электронной почты при необходимом событии
• Отправку сообщения на пейджер, при наличии такой возможности
• Запуск управляющего скрипта при событии
• Автосохранение открытых в программах файлов
• Способ выключения ПК
• ВыключенеUPS после завершения работы ПК
• Задать время через которое начнется завершение работы ПК
• Задать время выключения ПК при разряде батареи
• Задать время необходимое для выключения ПК, после которого ИБП выключится
• Задать временной интервал показа всплывающих сообщений

Также присутствует дополнительное окно настроек, в котором можно:

• Включить/выключить самотестирование ИБП
• Задать интервал самотестирования ИБП
• Включить/выключить самотестирование до разряда батареи
• Отключить самотестирование
• Отключить сигнал внутреннего спикера

В целом возможностей программного обеспечения для данного ИБП более чем достаточно. В целом штатноеПО оставляет приятное впечатление, несмотря на устаревший интерфейс и на то что версии под Windows 7 нет и вряд-ли она появится в обозримом будущем.

Тестирование

Для тестирования был собран следующий тестовый стенд:

• Процессор – Intel Core i7 2600K
• Материнскаяплата – Asrock P67 Professional Fatal1ty 1.8 bios
• Оперативнаяпамять – 2 x 2048 Mb Princo Turbo 2133Mhz 9-11-9-31
• Видеокарта – Sapphire Radeon HD 6870 1024Mb
• Блокпитания Cooler Master RS700-ASAA-A1 700W
• Жесткий диск – Seagate 7200.10 250 ГБ
• Кулер Thermalright Archon
• ОС – Windows 7 Professional

Нашей задачей было проверить времая автономной работы системы без нагрузки и под 100% нагрузкой процессора, корректность срабатывания комплектного ПО и сходимость показаний на дисплее ИБП и данных отражаемых в ПО.

Первый сюрприз ожидал нас сразу после отключения сетевого питания ИБП. Отображаемый в ПО заряд батареи существенно отличался от индикатора на дисплее. Полный индикатор на дисплее соответствовал приблизительно 70% заряда отражаемого в ПО, причем при подключенном питании уровень заряда батареи соответстваовал 100%. В этом случае мы имеем скорее всего недоработку мониторинга программного обеспечения т.к. без подключенного интерфейса ИБП выключался при полном опустошении индикатора заряда на дисплее, тогда как при управлении через UPSilon 2000, компьютер завершал работу при оставшихся двух сегментах на дисплее ИБП. Данный недостаток нельзя назвать критическим, в целом даже хорошо что ПО мониторит заряд батареи в минус и начинает выключать ПК раньше реального разряда батареи. Таким образом мы можем быть относительно уверены что все скрипты отработают как надо и приложения будут корректно закрыты.

Вторым моментом является шум ИБП при работе от батареи. При переходе на резервный источник питания ИБП начинает отчетливо гудеть. Данный момент является нормой для абсолютного большинства бесперебойникови KraulerGPR-850 не исключение.

По результатам тестирования ИБП показал себя очень прилично, ненагруженная система отработала на батарее 15 минут, после чего штатно завершила свою работу. Со 100% нагрузкой система отработала 5 минут, после чего штатно выключилась. Никаких проблем с работой ПО и ИБП в целом отмечено не было, всё так, как и должно быть. Нагрузка на ИБП в первом случае составляла 20%, во втором 40% т.е. его более чем достаточно для современного ПК.

ИБП KraulerGPR-850 может быть смело рекомендован как для домашнего, так и для офисного применения, приобретая его вы можете быть уверены что получаете хорошее комплексное решение для защиты вашего оборудования, обладающее широкими возможностями программной настройки и качественным аппаратным исполнением.

• Большое количество розеток
• Защита телефонии
• Качественное ПО
• Привлекательный внешний вид
• Удобный дисплей аппаратного мониторинга

• Нет версии ПО для Windows 7
• Показания программного и аппаратного мониторинга не сходятся

По итогам тестирования ИБП Krauler GPR-850 получает награду “Лучшее для дома”.

Автор благодарит компанию OST-COM за предоставленное на тестирование оборудование.
