Контроллер заряда солнечных батарей epsolar tracer 3215rn

Контроллер заряда EPsolar Tracer-3215RN

Тип контроллера	MPPT
Номинальное напряжение, В	12/24
Номинальный ток заряда АКБ, А	30
Номинальный ток DC нагрузки, А	20
Макс. мощность СБ, Вт	390/780
Макс. напряжение СБ, В	150
Мин. напряжение СБ, В	не менее напряжения абсорбции АКБ
Отображение режима работы	LED-индикаторы/внешний дисплей
Настройка параметров работы	кнопки предустановок/внешний контроллер-дисплей
Температурная компенсация заряда	встроенный термодатчик
Макс. сечение проводов, мм2	25
Класс защиты	IP30
Температурный режим, ºС	-25

+55 Размеры, мм 242x169x91 Вес, кг 2

• Описание
• Характеристики
• Документация

Контроллеры заряда для солнечных панелей EPSOLAR серии Tracer основаны на передовой технологии MPPT (Maximum Power Point Tracking) и предназначены для использования с автономными фотоэлектрическими системами. В основе технологии MPPT в контроллерах заряда лежит интеллектуальный алгоритм отслеживания, который максимизирует получение энергии от солнечных панелей за счет быстрого нахождения точки пиковой мощности на основе разницы температур. Контроллеры MPPT обеспечивают более высокую эффективность (до 97%) при низких потерях энергии.

Контроллеры серии Tracer предназначены для работы с любыми солнечными панелями (фотоэлектрическими элементами) и оптимизированы для тонкопленочных модулей и систем обратной передачи энергии в электрическую сеть (grid-tie).

Особенности:
Технология MPPT (Maximum Power Point Tracking)
Максимальная эффективность преобразования 97%
Высокая эффективность отслеживания 99%
Скорость отслеживания – за несколько секунд
4-х ступенчатый заряд с широтно-импульсной модуляцией
Естественное конвекционное охлаждение
Полная выходная мощность при температуре окружающей среды до 45 ℃
Температурная компенсация
Совместимость с герметичными гелевыми и жидкостными аккумуляторами
Широкие области применения, автоматическое распознавание день / ночь
Разнообразные режимы управления нагрузкой
Интерфейс RJ45 и опциональная панель управления
Гарантия 2 года
Сертификат CE

Защита электроники:
От короткого замыкания в панелях солнечных батарей
От полной разрядки аккумуляторов
От перезарядки аккумуляторов
От перегрузки
От короткого замыкания на нагрузке
От обратной полярности солнечных панелей
От обратной полярности аккумуляторов

Источник

EPSolar Tracer 3215RN MPPT 12/24В 30А, Контроллер заряда

•

• Производитель EPSolar
• Наличие: В наличии
• Код Товара: EP_Tracer_3215
• Длина: 242 мм x Ширина: 169 мм x Высота: 91 мм
• Вес: 2.0кг

Доступные варианты

Поделиться ссылкой на товар

Задать вопрос об этом товаре в:
WhatsApp
Telegram

Описание

Характеристики

Отзывов (1)

При единовременной покупке контроллера и выносной панели индикации MT-5, скидка на MT-5 50% (см. опции).
См. также специальные предложения под описанием товара.

В солнечных фотоэлектрических системах часто используются свинцово-кислотные аккумуляторы. Такие аккумуляторы должны защищаться от перезаряда и переразряда, поэтому очень важно включать в состав системы контроллеры заряда.
Контроллеры EPSolar выполняют обе эти функции, поэтому они идеально подходят для удаленных автономных систем электроснабжения на основе фотоэлектрических солнечных батарей.

Серия контроллеров заряда для солнечных батарей Tracer MPPT рассчитана для работы в фотоэлектрических системах малой мощности при токе заряда до 20 А и напряжении в системе 12 или 24В. Серию Tracer MPPT отличает наличие функции слежения за точкой максимальной мощности фотоэлектрического модуля. Это позволяет получить до 30% дополнительной энергии от вашей солнечной батареи.

Сиалис софт цена, отзывы и инструкция по применению Контроллеры имеют все необходимые европейские сертификаты. Могут использоваться в тропических условиях.

Особенности Tracer MPPT

Контроллеры Tracer MPPT имеют ряд преимуществ по сравнению с другими контроллерами, а именно:

• Регулирование по напряжению. Слежение за точкой максимальной мощности солнечного модуля позволяет максимизировать выработку электроэнергии. Точность параметров обеспечивается применением микропроцессора.
• Максимальная эффективность преобразования напряжения — 97%
• Высокая эффективность слежения за точкой максимальной мощности — 99%
• Интервал поиска максимальной точки — несколько секунд
• Выдача полной мощности при температуре окружающей среды до 45С
• Температурная компенсация и коррекция режимов заряда для продления срока службы аккумулятора
• Автоматическое распознавание дня и ночи
• Различные профили управления нагрузкой: ручной или с 2 таймерами для применения в солнечных фонарях или системах контроля уличного освещения
• Выход для подключения нагрузки.
• Опции выбора герметичных аккумуляторов и с жидким электролитом
• Электронный предохранитель. Ошибки при подключении нагрузки не выведут из строя контроллер.
• Модели с буквой N на конце имеют общий отрицательный провод.
• 4 режима заряда: быстрый (форсированный), насыщающий, поддерживающий, выравнивающий
• 3 профиля заряда — для гелевых, открытых и закрытых аккумуляторов с жидким электролитом
• Автоматическое подключение нагрузки при заряде АБ
• Гарантия производителя — 2 года.
• Тропическое исполнение: плата контроллера защищена влагонепроницаемым покрытием (лаком), что минимизирует вредное влияние повышенной влажности и насекомых. Терминалы защищены от коррозии.
• Возможность подключения выносной панели индикации MT-5 через разъем RJ45.
• Низкая цена, высокая надежность

Электронная защита

• Отключение СБ после достижения конечного напряжения заряда АБ
• Отключение нагрузки при недопустимо низком напряжении на АБ
• Защита от неправильной полярности подключения СБ, АБ и нагрузки
• Защита от короткого замыкания (КЗ) на входе (СБ)
• Защита от КЗ в нагрузке
• Защита от перегрева
• Защита нагрузки от перенапряжения на входе
• Защита от молний варистором
• Низкий уровень электромагнитных излучений
• Защита от обрыва в цепи АБ
• Предотвращение разряда АБ через СБ в ночное время
• Электронный предохранитель

Технические характеристики

Тип контроллера Tracer MPPT	3215RN
Напряжение на аккумуляторе, В (автовыбор)	12/24
Максимальная мощность солнечного модуля при 12/24В	390/780 Вт
Максимальное напряжение на входе от СБ	150 В
Диапазон MPPT, В	15(30)～150
Макс. ток на входе от СБ, А
Макс. ток заряда АБ, А	30
Макс. ток нагрузки, А	20
Макс. собственное потребление, мА	менее 10 (24В)
Падение напряжение в цепи СБ-АБ	≤0.26 В
Падение напряжение в цепи АБ-нагрузка	≤0.15 В
Температурная компенсация	-30mV/°C/12V（25°C）
Рабочая температура	-35°С…+55°С
Допустимая влажность	10%-90% NC
Размер терминалов (сечение проводов)	25 мм 2
Класс защиты	IP30
Размеры	242x169x91 мм
Монтажные отверстия	160x 180 мм
Диаметр монтажных отверстий	5 мм

*Технические характеристики даны для 25°С

При покупке контроллера вместе с фотоэлектрическим модулем мощностью более 60 Вт предоставляется скидка 10% от стоимости контроллера

Источник

Контроллер EPSolar Tracer MPPT 3215BN

Описание

Контроллер заряда EPSolar Tracer MPPT 3215BN 30A 12/24В рассчитан для работы в фотоэлектрических системах малой мощности при токе заряда до 30 А и напряжении в системе 12 или 24В. Серию Tracer MPPT отличает наличие функции слежения за точкой максимальной мощности фотоэлектрического модуля. Это позволяет получить до 30% дополнительной энергии от вашей солнечной батареи.
Контроллеры Tracer MPPT имеют ряд преимуществ по сравнению с другими контроллерами, а именно:
Автоматическое распознавание дня и ночи.
Регулирование по напряжению.
Слежение за точкой максимальной мощности солнечного модуля позволяет максимизировать выработку электроэнергии (MPPT-технология).
Автоматическое подключение нагрузки при заряде АБ.
Tracer MPPT полностью автоматическое устройство и не требует регулировок со стороны пользователя.
Легкость использования – Tracer MPPT полностью автоматическое устройство и не требует регулировок со стороны пользователя.

Электронная защита:
Отключение СБ после достижения конечного напряжения заряда АKБ.
Отключение нагрузки при недопустимо низком напряжении на АKБ.
Защита от неправильной полярности подключения СБ, АKБ и нагрузки.
Защита от короткого замыкания (КЗ) на входе (СБ).
Защита от КЗ в нагрузке.
Защита от перегрева.
Защита нагрузки от перенапряжения на входе.
Защита от молний варистором.
Низкий уровень электромагнитных излучений.
Защита от обрыва в цепи АKБ.
Предотвращение разряда АKБ через СБ в ночное время.
Электронный предохранитель.

Схема подключения солнечного контроллера заряда EPSolar Tracer MPPT 3215BN

Коммуникационные возможности контроллера EPSolar Tracer MPPT 3215BN

Характеристика КПД в режиме поиска точки максимальной мощности контроллером заряда EPSolar Tracer MPPT 3215BN

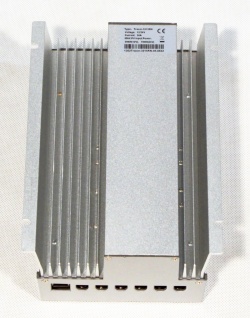

1. Литой алюминиевый радиатор для рассеивания тепла.
2. Индикатор заряда — обозначает заряжается аккумулятор или нет.
3. Индикатор батареи — показывает статус заряда.
4. Клавиша переключения нагрузки — вкл./выкл. Управление ошибками.
5. Порт подключения датчика температуры для дистанционного измерения температуры окружающей среды и температурной компенсации.
6. Подключение солнечных модулей.
7. Подключение аккумуляторов.
8. Подключение нагрузок.
9. Порт для подключения к ПК или к выносному дисплею MT50. Порт RS-485 (интерфейс RJ45).

Дополнительное оборудование:

1. Датчик для удаленного измерения температуры (модель: RTS300R47K3.81A). Предназначен для управления параметрами температурной комансации. Стандартная длина кабеля составляет 3м (длина может быть скорректирована). RTS300R47K3.81A подключается к порту (5) на контроллере. При отключении датчика температура будет выставлена на значение в 25С.

2. Выносной ЖК дисплей MT-50 — цифровой дистанционный пульт для контроля параметров системы, показаниях об ошибках и самодиагностике. Информация отображается на удобном ЖК-дисплее с подсветкой, легко читается. Навигация по меню при помощи больших кнопок. Дисплей может быть прикреплен стационарно к стене. Стандартная версия MT-50 комплектуется 2-х метровым кабелем.

3. USB кабель. Порт RS-485 (Модель:CC-USB-RS485-150U) USB Для РС-485 используется для мониторинга контроллера, солнечной станции и обновления ПО.Длина кабеля составляет 1,5 м.CC-USB-RS485-150U подключается к Thers-485 (9) на контроллере.

Источник

Контроллер заряда солнечных батарей epsolar tracer 3215rn

Мы используем файлы cookies, чтобы сайт gws-energy.ru стал для вас удобнее. Используя наш сайт, вы соглашаетесь на их использование.
Чтобы узнать подробности, вы можете ознакомиться с нашей Политикой об обработке и защите персональных данных.

Характеристики

Описание

Контроллер заряда EPSolar Tracer MPPT 3215RN идеально подходит для использования в солнечных электростанций средней мощности при токе заряда до 30А и напряжением аккумуляторов 12/24В.

Контроллер заряда EPSolar Tracer MPPT 3215RN отличает наличие функции слежения за точкой максимальной мощности фотоэлектрического модуля, что позволяет получить до 30% дополнительной энергии от вашей солнечной батареи по сравнению с ШИМ контроллерами.

Контроллер оптимизирует процесс заряда, увеличивая продолжительность времени работы батареи и повышая производительность системы. Комплексная самодиагностика и электронные функции защиты предотвращают ущерб от ошибки установки или нештатных режимов работы системы. Контроллер заряда EPSolar Tracer MPPT 3215RN имеет интерфейс RJ45, что позволяет подключить Блок управления MT-5.
