Как зарядить аккумулятор тепловизора

Распаковка тепловизора imager, Зарядка аккумулятора – Инструкция по эксплуатации Fluke TiS

Страница 9

Thermal Imaging Scanner

Распаковка тепловизора Imager

Распаковка тепловизора Imager

Осторожно распакуйте следующие компоненты:

Адаптер для включения в сеть переменного тока/зарядное

Прочная переносная сумка

Карта памяти SD

Устройство для считывания карт памяти SD

Мягкая сумка для транспортировки

Программное обеспечение SmartView

Гарантийная регистрационная карточка

Компания Fluke рекомендует использовать поставляемую

карту памяти SD. Компания Fluke не гарантирует надежную

работу приборов с картами памяти SD других типов.

Перед первым использованием тепловизора необходимо заряжать

аккумулятор не менее двух часов. Уровень заряда батареи

отображается в левом верхнем углу дисплея. Если на пиктограмме

батареи останется один сегмент, тепловизор отключится, и для

восстановления работы потребуется перезарядка. Порядок зарядки

Во избежание повреждения тепловизора

отключайте его от зарядного устройства автомобиля

перед запуском двигателя.

Удостоверьтесь, что тепловизор прогрет до комнатной

температуры перед подключением его к зарядному

устройству. Температура, при которой следует

осуществлять зарядку, приведена в технических

характеристиках. Не заряжайте тепловизор при

пониженной или повышенной температуре. Зарядка в

экстремальных температурных режимах снижает емкость

1. Подключите вход переменного тока зарядного устройства

аккумулятора к настенной розетке переменного тока.

2. Подсоедините выход постоянного тока зарядного устройства к

Источник

Зарядка аккумуляторной батареи

Прицелы Digisight Ultra LRF поставляются с перезаряжаемой литий-ионной батареей Battery Pack IPS 7A, которая позволяет использовать тепловизор на протяжении до 6 часов. Перед первым использованием батарею следует зарядить.

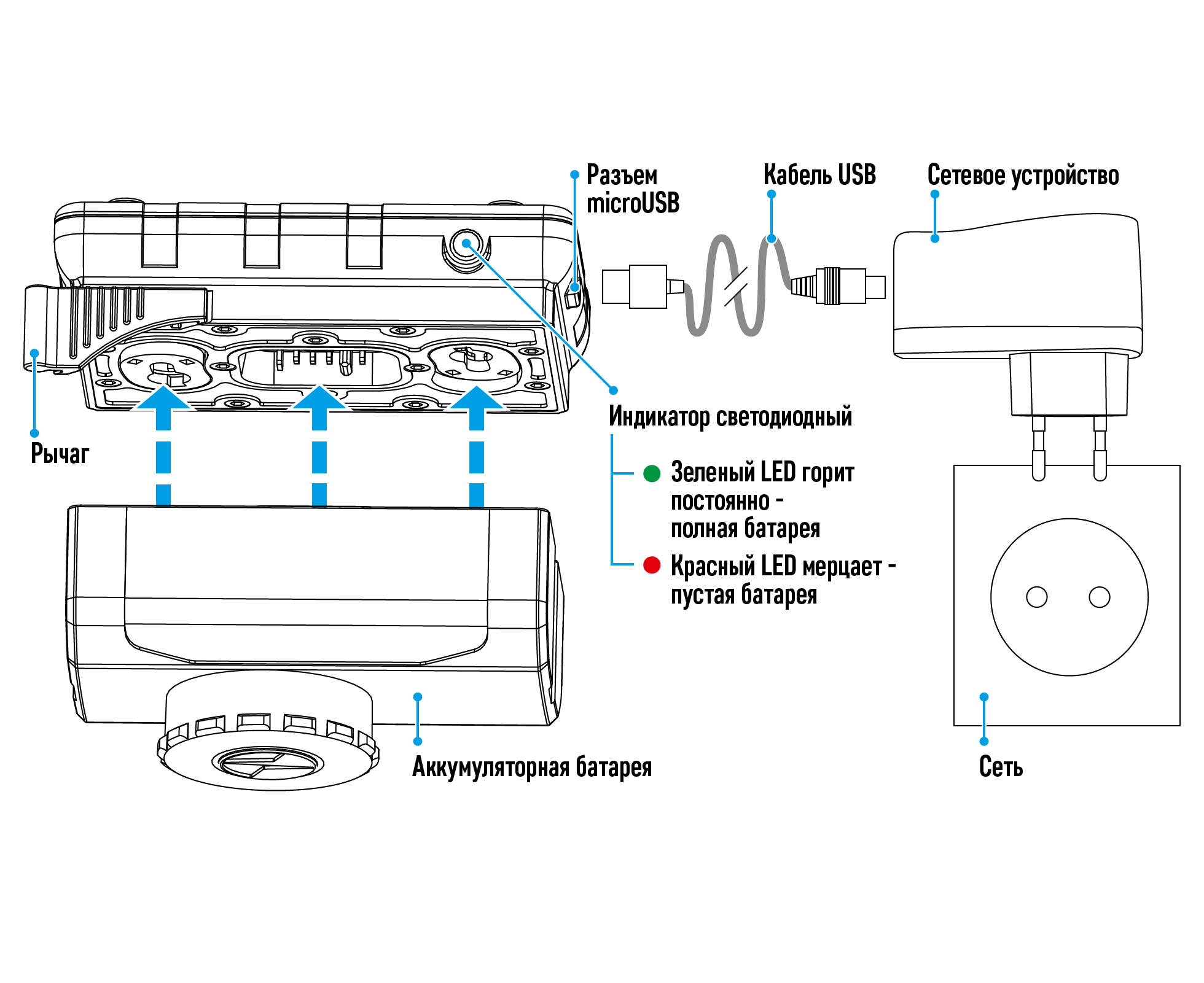

Зарядка

Шаг 1. Установите батарею в зарядное устройство

1. Поднимите рычаг зарядного устройства.
2. Снимите защитную крышку с аккумуляторной батареи.
3. Установите аккумуляторную батарею в зарядное устройство.
4. Защелкните рычаг.

Шаг 2. Проверьте текущий уровень заряда батареи

• При установке на зарядном устройстве загорится индикатор зеленого цвета и начнет кратко мигать с определенным интервалом*:

— один раз, если заряд батареи составляет от 0 до 50%;

— два раза, если заряд батареи от 51 до 75%;

— три раза, если заряд батареи от 76 до 100%.

• Если индикатор постоянно горит зеленым, значит, батарея полностью заряжена
• Ее можно отключить от зарядного устройства, подняв рычаг.
• Если индикатор зарядного устройства при установке батареи постоянно горит красным, вероятно, уровень заряда ниже допустимого значения (батарея находилась длительное время в разряженном состоянии). Оставьте батарею в зарядном устройстве на длительное время (до нескольких часов), затем извлеките и вставьте обратно.
• Если индикатор станет мигать зеленым цветом, значит батарея исправна.
• Если будет продолжать гореть красным, значит батарея неисправна. Не используйте эту батарею!


Индикация LED светодиода будет отображать статус заряда батареи:

Индикация LED

Статус заряда батареи

Шаг 3. Подключите зарядное устройство к сети питания

1. Подключите штекер microUSB кабеля USB к разъему зарядного устройства.
2. Подключите штекер кабеля USB к сетевому устройству.
3. Включите сетевое устройство в розетку 100-240 В – начнется заряд батареи.
4. Извлеките заряженную батарею из зарядной платформы, подняв рычаг.

Демонтаж установленного на батарею IPS 7A ИК-осветителя необязателен, при этом ИК-осветитель работает только совместно с прицелом.

* Если зарядное устройство не подключено к сети питания, индикация отображает текущее состояние заряда батареи в течение 15 сек. При подключенном питании индикация отображает текущее состояние батареи и процесс ее зарядки.

Источник

Аккумуляторы для тепловизора

Аккумуляторы для тепловизора отличаются от других энергоносителей повышенной ёмкостью. Это продиктовано высоким энергопотреблением инфракрасных камер. В зависимости от типа тепловизора могут использоваться батареи различного форм-фактора и уровня заряда.

Охотничьи и полицейские тепловизоры, использующие монохромные дисплеи и изредка — выделение теплоконтрастных объектов цветом, могут питаться от обычных батарей типа АА, CR123A и им подобных. В то же время аккумуляторы для тепловизоров строительного или промышленного назначения с цветным экраном и высоким разрешением обладают большей ёмкостью и, как правило, адаптированы по форме под конкретный прибор.

Основными параметрами любого аккумулятора являются рабочее напряжение и ёмкость. Нередко на специализированных аккумуляторах для тепловизоров конкретной модели производитель вместо ёмкости указывает время непрерывной работы прибора от полностью заряженной батареи.

Наиболее простым способом продления времени работы тепловизора является покупка дополнительной аккумуляторной батареи. Некоторые крупные бренды предлагают специальные устройства экспресс-зарядки аккумуляторов для тепловизоров, рассчитанных на две батареи. Так вы сможете выполнять измерения непрерывно, быстро заменяя разрядившуюся рабочую батарею на свежую.

Следует учитывать, что эксплуатационный ресурс батарей значительно меньше, чем у других компонентов тепловизора, поэтому при активном использовании прибора через два-три года вам придется задуматься о приобретении нового аккумулятора для тепловизора. Первым признаком необходимости замены аккумулятора на новый является существенное снижение его ёмкости. Это выразится в сокращении продолжительности работы прибора при полной зарядке.

Тепловизор чаще всего комплектуется одним из видов компактных и достаточно энергоемких аккумуляторов:

• никель-металлогидридные;
• литий-ионные;
• литий-полимерные.

Рекомендуется использовать только оригинальные аккумуляторы для тепловизоров. Если вы решите приобрести батарею стороннего изготовителя, то риск за возможные поломки и некорректную работу прибора целиком возлагаете на себя. При этом однозначно теряется гарантия, и в случае возникновения сбоев в работе прибора обменять или отремонтировать его по гарантии уже не удастся. Аккумуляторы, рабочее напряжение которых не соответствует мощности прибора, в который они устанавливаются, могут стать причиной его возгорания.

Купить аккумулятор для тепловизора определённой модели лучше всего от того же производителя, что и сам прибор: так вы будете уверены в корректной работе и сохранности прибора.

Источник

Как зарядить аккумулятор тепловизора

Основная рекомендация. Читайте инструкцию к прибору. Или как учили нас отцы-командиры «Учите матчасть». Как бы просто это не звучало, но многие пользователи пренебрегают этим советом и заглядывают в заветную книжечку только когда необходимо связаться с ремонтной мастерской. Производитель достаточно четко указывает условия, в которых необходимо использовать тепловизор и условия при которых он может выйти из строя.

Старайтесь избегать самостоятельного технического вмешательства в тепловизор. Даже если это вопрос пяти минут или пара поворотов отверткой, это может привести к неприятностям. Возможно вы и не вскрывали прибор, но пара винтов со «слизанными» шлицами это уже повод отказать вам в бесплатном сервисном обслуживании. Доказать свою правоту будет сложно.

Примите меры к сбережению тепловизора. Что это значит? После проведения охоты тепловизор лучше снять с оружия и убрать в чехол. Прибор рассчитан на некоторые ударные нагрузки, но в случае его падения вместе с оружием возможно повредить тепловизор. Не редки случаи вывода из строя органов управления и линз. Особенно это актуально для тепловизоров с линзами больших размеров. Свою лепту в статистику повреждения приборов вносят дети и домашние животные если прибор оставлен без присмотра на столе.

Электропитание. Старайтесь использовать только штатные аккумуляторы. Если питание происходит от «магазинных» батареек, то используйте элементы питания проверенных производителей. Следите за сроком годности и датой выпуска элементов питания. Обязательно вынимайте или снимайте элементы питания если вы не используете прибор. Даже если завтра вы планируете снова куда-то ехать, то все равно вынимайте. Как это бывает, поездки не состоялось и батарейки остались в приборе не на один месяц, а то и год.

Чистка прибора. Держите прибор в чистоте. Не используйте «агрессивных» чистящих средств способных вступить в химическую реакцию с резиновыми и металлическими деталями тепловизора. Как правило влажных салфеток и ватных палочек достаточно, чтобы удалить большую часть загрязнений. Для протирки линз используйте только салфетки, идущие в комплекте или специальные салфетки для оптики. Если не уверенны, то просто наберите номер телефона продавца и в 99% случаев вам дадут все необходимые рекомендации.

Самыми распространенными причинами выхода тепловизоров из строя, не считая явного механического повреждения являются «засвет» и попадание влаги в прибор.

«Засвет». Не направляйте тепловизор на источники интенсивного теплового излучения. Посмотреть на раскаленную буржуйку или газовую горелку это не самый лучший вариант. Не редки случаи, когда охотники включенный прибор направляли на раскаленный предмет, и сами того не подозревая выводили прибор из строя.

Попадание влаги. Следите за плотностью закрытия крышек батарейных отсеков и разъемов внешнего питания. Часто, отключив внешний аккумулятор, охотники забывают закрыть колпачком разъем и при попадании под дождь прибор набирает воду. Разумеется, и замену батарей лучше производить не под струями воды. При соблюдении этих не сложных рекомендаций большая часть современных тепловизоров способна выдержать не только дождь, но и кратковременное погружение под воду.

Надеемся, что эти не хитрые рекомендации помогут вам при использовании вашего тепловизора.

Источник

Опыт эксплуатации тепловизора Pulsar Axion LRF XQ38

В мои руки попал новейший тепловизор Pulsar Axion LRF XQ38 , о характеристиках которого я рассказывал подробно вот в этой статье .

В течение месяца, я тестировал этот тепловизор, и у меня накопились некоторые впечатления от его использования.

Напомню, что главной особенностью модели Pulsar Axion LRF XQ38 является наличие встроенного лазерного дальномера, который работает в двух режимах – однократного замера и постоянного сканирования.

Первоначальный восторг от наличия дальномера – «а, что, так можно было?», сменился убеждением в том, что это действительно необходимая функция для тех охотников, которые стреляют с подхода и, вообще, любят дальний выстрел. Думаю, что сочетание в одном приборе лазерного дальномера и тепловизора — это новый стандарт для такого класса приборов. Даже днем исчезает необходимость ностить с собой дополнительный лазерный дальномер, его функции «замещает» Pulsar Axion LRF XQ38.

У меня было опасение, что «прилив» корпуса дальномера ухудшит компактность прибора. Но, на практике, оказалось, что в карман зимней куртки Pulsar Axion LRF XQ38 прекрасно помещается и не цепляется ни за что. И это очень важно, поскольку серия Pulsar Axion позиционируется, как компактная. У меня прибор спокойно помещался даже в карман флисовой жилетки.

Следующая важная особенность нового тепловизора – это увеличенный до 5 часов срок работы от аккумулятора. Напомню, что аккумулятор APS 3, который применяется на предыдущей серии Pulsar Axion XM имеет емкость 3200 мАн, а емкость нового APS5 возросла почти в 1,5 раза – до 4900 мАн. Конечно, заявляемые производителями характеристики работы достигаются в неких идеальных условиях – при температуре больше +20 С. Поэтому, я достаточно скептически отнёсся к цифре 5 часов непрерывной работы. На одной из реальных охот, я включил полностью заряженный прибор примерно в полночь и выключил его в 4 часа утра, причем индикатор показывал еще одну, последнюю, полоску заряда- значит, прибор мог бы проработать еще минимум полчаса или даже больше. Температура окружающей среды была в ту ночь от -2 до -4 С, что далеко от идеальных условий. Правда, я периодически выключал дисплей, чтобы не демаскировать себя и экономить батарею. Лазерный дальномер работал только в режиме разового замера.

Обращу внимание, что лазерный дальномер в режиме постоянного сканирования, сажает аккумулятор гораздо быстрее и корпус прибора чуть нагревается, хоть и некритично.

Тем не менее, достигнутый результат длительности работы Pulsar Axion LRF XQ38 от аккумулятора даже несколько превзошел мои ожидания: прибора хватит на всю ночь, но, в крайнем случае, всегда можно взять запасной аккумулятор или PowerBank.

Порадовал меня и механизм фиксации аккумулятора в корпусе- он изменен, по сравнению с предыдущей серией Pulsar Axion XM – теперь момент защелкивания замка тактильно ощущается гораздо четче.

Ну, а что можно сказать по качеству картинки для тепловизора? Новая 17 мкм матрица размером 384х288 пикселей с частотой работы 50 Гц почти ничем не отличается от той, что устанавливается на другой тепловизор серии Pulsar Helion XQ 38 . Новая матрица более чувствительная, с показателем NETD 40, на старой версии показатель NETD 50.

Я решил сделать «лабораторный» опыт с наблюдением стада коров, периодически измеряя дистанцию до них и отходя все дальше и дальше. Если суммировать выводы, то до 300 м, фигура коровы видна на дисплее тепловизора очень четко, есть возможность ее идентифицировать. На бОльших дистанциях, животные видны, но просто как теплый объект большого размера. Идентифицировать их без цифрового увеличения сложнее. До 500-600 м они видны без проблем.

Во время практических выходов на охоту, олени и лоси обнаруживались на дистанциях от 250-300 м, причем, в условиях высокой травы и подлеска.

К сожалению, картинку изображения животных во время охоты мне сделать не удалось – как мы знаем, у Pulsar Axion LRF XQ38 отсутствует встроенный рекордер, а пересъемка с окуляра с помощью внешней камеры не позволила добиться качественного результата, корректно отражающего изображение на дисплее.

На мой взгляд, отсутствие встроенного рекордера — это единственный существенный недостаток у Pulsar Axion LRF XQ38 . В принципе, рекордер нужен далеко не всем, поэтому, считать это каким-то глобальным недостатком не стоит. Тем более, что есть аналогичная модель без лазерного дальномера, но с рекордером – Pulsar Axion XQ 38 . Она еще компактнее, чем Pulsar Axion LRF XQ38 и дешевле почти на 20 тыс руб.

Раз уж мы заговорили о ценах, то в московской рознице Pulsar Axion LRF XQ38 сейчас можно найти по 179 900 рублей. На мой взгляд, это уникальное предложение среди тепловизоров-монокуляров со встроенными дальномерами. Китайский тепловизор аналогичного класса стоит сейчас существенно больше 200 тыс рублей.

В целом же, я бы оценил Pulsar Axion LRF XQ38 очень высоко, как прибор, пригодный, прежде всего, для ходовой охоты, чему способствуют его компактные размеры и вес, наличие встроенного лазерного дальномера и отличное качество картинки. Причем, применять этот тепловизор целесообразно в паре как с тепловизорным, так и с цифровым ночным прицелом, например, таким, как Pulsar Digex N455 .
