Bluetooth колонка CubeBox своими руками

Авторизация на сайте

Делаем портативный беспроводной динамик CubeBox с впечатляющими басами и привлекательным дизайном своими руками.

Привет, ребята, в этом инструкции автор расскажет, как сделал, удивительный динамик с Bluetooth, назовем его CubeBox.

CubeBox является самодельным ультра-портативным беспроводной динамик с впечатляющими басами и привлекательным дизайном.

Отличительные черты:

• высокая эффективность тональнозвуковых эффектов, за счет применения 65 мм стерео динамиков
• Долгий срок работы от аккумулятора – до 8 часов непрерывного воспроизведения музыки.
• Сопряжение возможно с любым Bluetooth – совместимым устройствов, включая смартфоны, MP3-плееры, планшеты и компьютеры.

Технические Характеристики:

• Два стереодинамика полного Диапасона 3W.
• Усилитель высокой эффективности PAM8403.
• Продолжительная батарея 5200mAh.
• Micro USB зарядка.
• Bluetooth

Изготовления динамика

Видео инструкция по изготовлению

Материалы и инструменты

Нам нужны эти следующие части и инструменты, чтобы сделать этот динамик Bluetooth.

Материалы

• Модуль стерео усилителя PAM8403;
• 3W стерео динамик полного диапазаона – 2 шт.;
• Микро-USB-модуль зарядки;
• модуль Bluetooth;
• 18650 li-On батарея – 2 шт;
• Выключатель постоянного тока;
• Boost Converter;
• провода;
• Акриловый лист толщиной 4 мм.

Инструменты

• Пила по металлу;
• Бор машинка / Dremel (не обязательно);
• паяльник;
• Клеевой пистолет;
• кусачки и зачистка для проводов;
• липкая лента.
• суперклей.
• Маркер.
• Коронка.
• наждачная бумага или напильник

Изготовление корпуса

Для изготовления корпуса, автор использовал акриловый лист. Его легко вырезать, сгибать и формировать, кроме того он не дорогой, что также немаловажно.

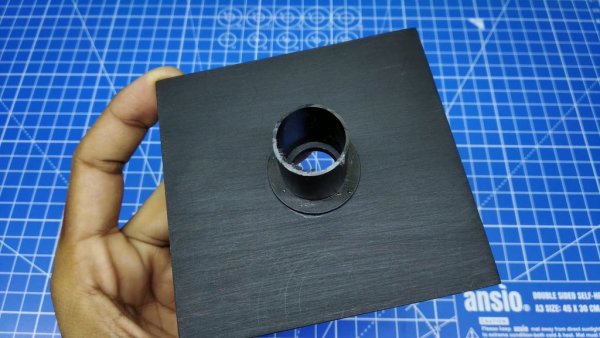

Автор подготовил заранее все необходимые детали из акрилового листа, вырезав их. Просверлив отверстия там, где это необходимо.

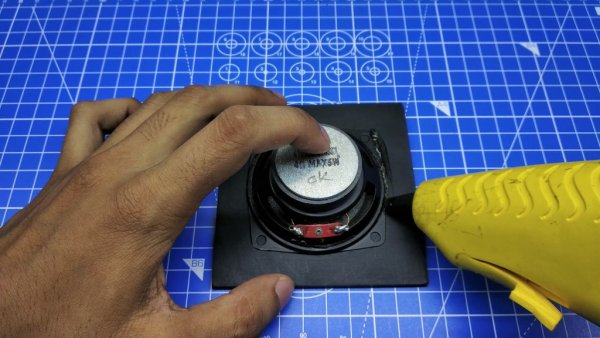

Динамики вклеиваем с помощью клеевого пистолета, здесь есть очень важный момент. Необходимо очень хорошо пройти все по краям клеем, чтобы обеспечить плотное прилегание к акриловой стенке.

Последовательность склеивания стенок корпуса.

Склеивание вырезанных частей будущей колонки с помощью можно осуществить с помощью быстросхватывающего клея.

Сначала нанесите суперклей на края рамки с динамиком динамика, затем аккуратно расположите 2- стенку с динамиком и удерживайте его немного, пока они не будут хорошо приклеены.

После этого можно клеить еще стенку.

Для фиксации можно использовать различные приспособления, как Вам удобно.

Пайка модулей

Самое интересное в сборке для многих – это пайка компонентов, здесь все очень просто:

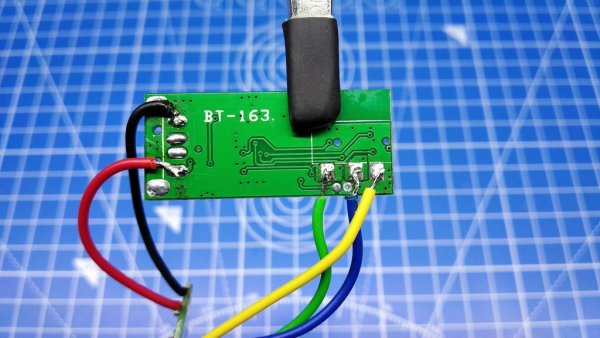

Для начала соединим усилитель и Bluetooth модуль BT162

Включаем и нагреваем паяльник.

Припевам провода (красный и черный) питания к усилителю, затем провода (зеленый, желтый, синий) на аудиовход, не забудьте убедиться в правильной полярности.

Добавляем модуль питания.

В этом шаге автор использует модуль питания Step Up. Т.к. усилитель и блютуз модуль требует питания в 5 Вольт. А батареи дают только 3,2 вольт.

Используя данный модуль, можно увеличить напряжение до необходимых 5 вольт.

Для регулирования напряжения используется голубой потенциалометр. Припаиваем по 2 провода к модуля степ уп и к модулю заряда.

Установка компонентов корпус

Модуль заряда и переключатель

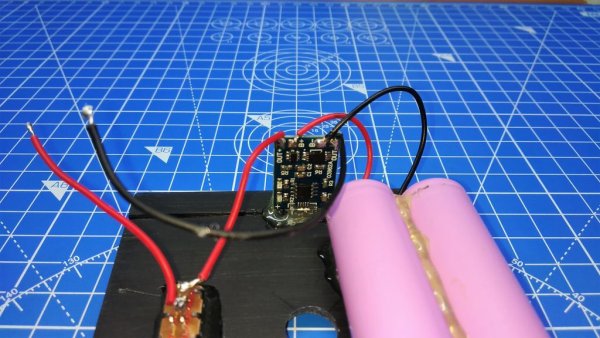

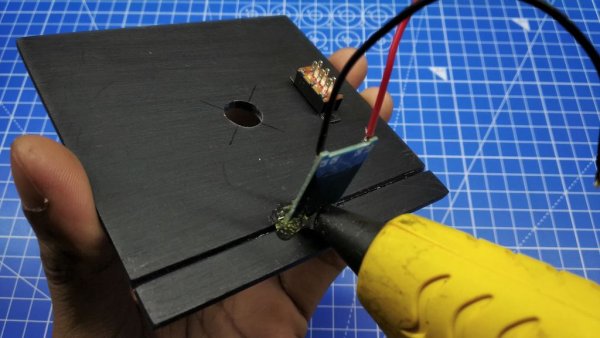

Сначала вклеиваем модуль заряда, для этого используем клеевой пистолет. Это быстро и дешево. Затем приклейте переключатель и припаяет провода от модуля заряда до переключателя.

Аккумулятор

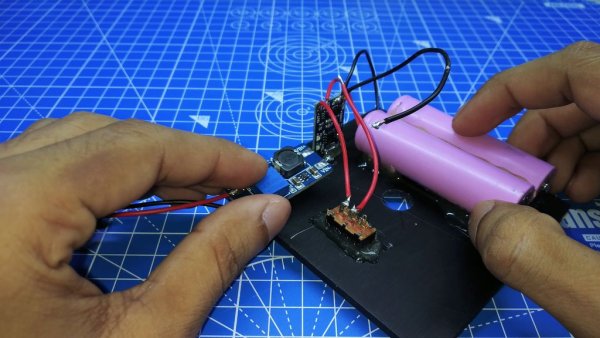

Спаиваем и склеиваем между собой 2 аккумуляторные батареи типа 18650 и приклеиваем сборку на стенке задней панели. Там, где разместили модуль заряда.

Установка основных модулей

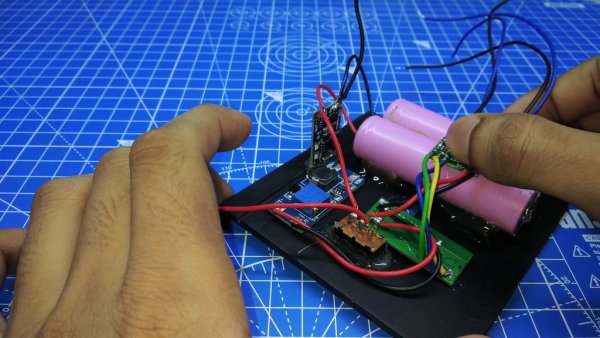

Сначала устанавливаем преобразователь напряжения, затем остальные модули, все крепим аналогично с помощью теплового клея.

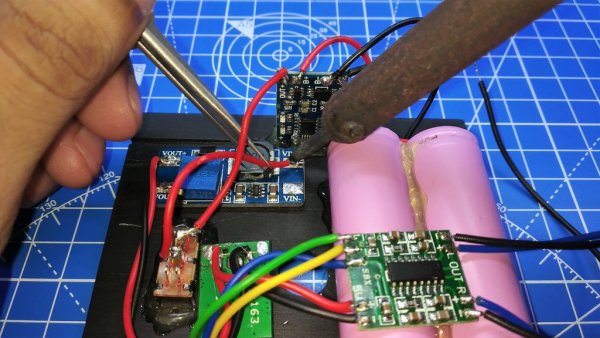

После установки компонентов производим окончательную пайку.

Спаиваем провода питания от модуля степ с переключателем, незабываем о проверке полярности, это очень важно.

Приклеивание задней панели.

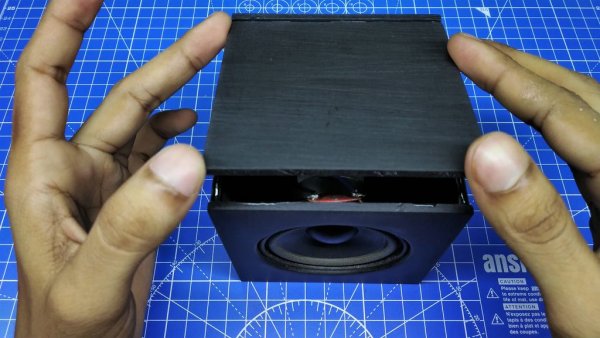

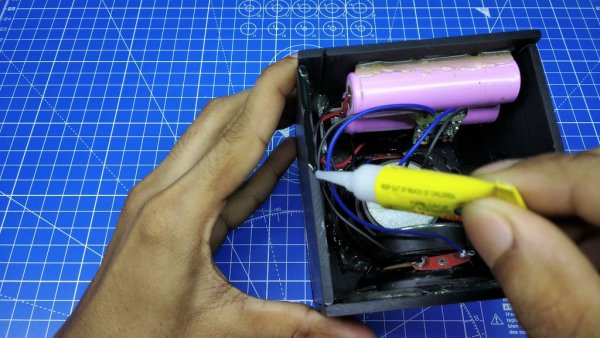

После того как все компоненты собраны склеиваем остальные стенки корпуса, аккуратно наносим клей и удерживаем стенки до тех пор пока клей не схватиться.

После склеивания деталей, автор рекомендуют пройти стенки дополнительно клеевым пистолетом. Для более качественного склеивания и герметизации корпуса.

Сначала нанесите большое количество суперклея на края, затем аккуратно прикрепите заднюю панель и удерживайте ее немного, пока она не застрянет должным образом. В конце приложите горячий клей для того чтобы прикрепить заднюю панель более сильно.

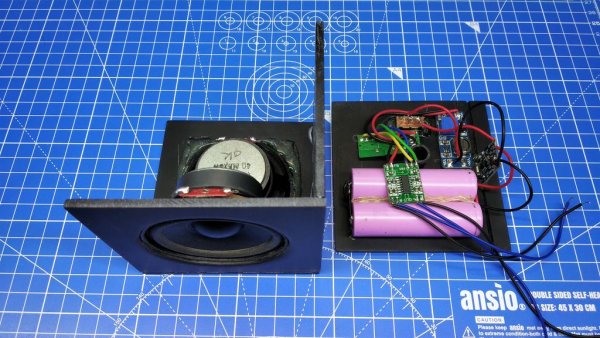

После крепления задней панели спаиваем провода динамиков с усилителем, проверим все на работоспособность Окончательная сборка.

После чего можно склеивать остальные детали корпуса. После склеивания с помощью наждачной бумаги и напильника можно очистить края стенок от следов клея.

Вот собственно и вся инструкция, надеюсь, Вам понравилось.

Источник

Портативные Bluetooth колонки за 20 баксов и 30 минут. Делаем сами

Идея обладать портативной Bluetooth акустикой давно не давала мне покоя. Однако соотношение цена / качество все никак не приходило к разумному, и по-прежнему оставляет желать лучшего. На рынке есть отличные модели, которые заслуживают быть купленными, как например – портативная колонка JBL Voyager. Правда цена тут слишком высока — порядка 220 долларов США. Но и переплачивать только за именитый бренд не особо хочется.

Ведь по сути, вся портативная акустика – это обычная мультимедиа акустика + Bluetooth модуль + литий-ионный аккумулятор. И если соединить эти компоненты самостоятельно, то можно получить совсем неплохой по качеству бюджетный вариант.

Весна идет полным ходом. И потребность в портативной акустике сейчас весьма актуальна. Ведь ее можно взять с собой и в компанию на улицу, и в поездке за город на пикник, и везде, где нужна мобильность, но нет розетки. Другими словами, наконец, необходимо обзавестись подобным гаджетом! Но желание сэкономить также совсем не пропало. Даже наоборот. А это значит, что пора засучить рукава и сделать все самим. Итак, обозначим цель — быстро, без особых усилий, из доступных частей, собрать недорогую, качественную портативную акустику, которая не уступает готовым гаджетам и существенно ниже по цене. Приступаем.

1. Выбрать мультимедиа акустику.
2. Выбрать Bluetooth модуль.
3. Выбрать литий-ионный аккумулятор (портативное зарядное устройство).
4. Все это соединить синей изолентой.
5. Профит. Наслаждаться портативной музыкой с друзьями.

1. Одними из важнейших характеристик портативных колонок, на мой взгляд, являются размер и вес. Исходя из этих обязательных критериев, поищем наиболее популярную и недорогую модель мультимедиа акустики. Ok, google) После анализа характеристик, выбор пал на колонки Sven 315. За цену около 8 долларов США, мы получаем очень компактные с качественным звуком мультимедиа колонки. Огромное количество позитивных отзывов это подтверждают. (http://market.yandex.by/product/6226111/reviews?hid=91107&track=tabs)

Технические характеристики:

• Тип 2.0
• Усилитель встроенный
• Выходная мощность 5 Вт (2 x 2,5 Вт)
• Нижняя граница част. диапазона 100 Гц
• Верхняя граница част. диапазона 20 000 Гц
• Высота 70 мм / Ширина 70 мм / Глубина 65 мм
• Питание от USB

2. Следующий компонент — Bluetooth модуль. При беглом осмотре сайтов www.dx.com и www.aliexpress.com нашлись подходящие модули за 6-7 долларов США (http://www.dx.com/s/bluetooth+audio+receiver+module). Однако по объявлению на местном сайте барахолки внезапно нашелся вариант, который можно было забрать уже на завтра за 10 долларов США. Ждать посылки от китайских друзей не особо хотелось, и я приобрел то что было. Мой вариант (Bluetooth Music Receiver Adapter Dock Adaptor Audio Stereo a2dp 30 pin)

Этот адаптер предназначен для подключения к устаревшим док станциям с 30-pin разъёмом Apple. Для сопряжения более новых i-гаджетов (с lightning разъемом) или андроид гаджетов через Bluetooth.

3. И последний компонент — это литий-ионный аккумулятор. Здесь все просто. Поскольку питание наших колонок идет от стандартного кабеля USB (5V), то и берем любое портативное зарядное устройство с выходом USB и емкостью на сколько не жалко денег. (http://catalog.onliner.by/portablecharger/

fp[pcd_outputvoltag][0]=5v)
Тут чем больше емкость аккумулятора, тем дольше играет музыка.

Первым делом нам нужно разобрать SVEN 315. Я воспользовался видео-инструкцией.

Затем разбираем Bluetooth модуль, извлекаем плату. Это нужно только для конкретной моей 30-pin модели (для плат, заказанных с http://www.dx.com/s/bluetooth+audio+receiver+module этого не потребуется).

Разобрав колонку, укорачиваем провод входа аудио и припаиваем его к Bluetooth модулю. Так же разветвляем и припаиваем питание +5v от USB.

Крепим внутри все термопластичным клеем, чтобы ничего не болталось.

После монтажа можно проверять. Подключаем колонки через USB к портативному зарядному устройству. И спариваем с телефоном.

У нас получились отличные бюджетные портативные колонки, с которыми можно смело отправляться на пикник с друзьями.
