Как сделать лягушку для аккумулятора

ЗАРЯДНОЕ УСТРОЙСТВО ЛЯГУШКА

Инструкция по использованию зарядного устройства

Надо зажать аккумулятор в лягушку так, чтобы контакты зарядного устройства находились на клеммах + и – аккумулятора. Если на аккумуляторе 3 или 4 контакта – обычно требуется использовать 2 крайних. Если полярность подключения правильная, то при нажатии кнопки TE (левая) загорится первый зеленый светодиод CON. Если не горит – нажмите правую кнопку CO (переполюсовка) и повторите нажатие первой кнопки. На некоторых лягушках CON может гореть при подключении без нажатия на кнопку – тоже правильная полярность. Также уже есть модели, которые полярность определят автоматически. Соответственно там нет правой кнопки переполюсовки.

Если все нормально – CON горит зеленым, включаем в розетку 220В. Загорается PW и начинает гореть или мигать CH (charge – заряд). По окончании заряда загорается правый светодиод FUL (full – полный). Если CON не загорается вообще, возможно аккумулятор сел в ноль. Тогда подключите произвольно в любой полярности и воткните на 5 минут в сеть (недолго – это не страшно). Если CH будет мигать, то заряд идет и все правильно, иначе смените полярность правой кнопкой и посмотрите, как тогда будет вести себя CH. Если сразу горит PW и FUL то вероятнее всего аккумулятор в лягушке не контачит (так светодиод горит вообще без аккумулятора) – придвиньте его к контактам.

Инструкция по ремонту ЗУ «лягушка»

Принципиальная схема ЗУ лягушка

Заменив постоянные резисторы R14 и R15 (нумерация деталей на схеме соответствует нумерации деталей на печатной плате) на многооборотный подстроечный резистор марки СП3-39А номиналом 10 Ком, открывается возможность точно выставить выходной ток. После замены выставил ток на уровне 250 мА, что примерно соответствует указанному параметру на корпусе зарядного устройства. Можно, естественно, зарядный ток выставить подстроечником по желанию и другой. Когда включается световая сигнализация устройства, извещающая об окончании заряда, то зарядный ток снижается до 70 мА, а напряжение на аккумуляторе устанавливается в пределах 4,15В. Процесс полной зарядки длится около двух часов, то есть как и при зарядке в аппарате родным зарядным устройством. Полную версию инструкции скачайте на форуме.

Самодельная жабка

Проанализировав несколько схем ЗУ Лягушка, остановился на одной из них. Решил сделать её как приставку к зарядке NOKIA (думаю, они есть у многих, и у меня их несколько завалялось) для заряда аккумулятора Li-ion 18650. В самом зарядном от NOKIA выход с трансформатора почти 7В, что вполне должно хватить для приставки.

Для самого аккумулятора нужен будет батарейный отсек, для крепления его на корпусе сбоку. На крышку — выход четырёх светодиодов и микротумблер. А пока, к схеме разработана печатка на CMD и простых радиоэлементах, с установкой сверху платы. Скачайте её здесь.

Печатка, что приложена, уже отзеркалена, сразу же направляйте на печать. На фото показано просто расположение элементов, как оно должно быть.

Далее спаял отдельную платку ЗУ, потестировал — прекрасно работает! С указанными деталями на выходе зарядного 4,2В. Поставил Б/у аккумулятор на зарядку — заряд поднимается. Микросхему LM358 поставил паяную, снятую невесть откуда. БП использовал с выходом 6В 0,45А.

Принципиальную схему нарисовал и проверил — Igoran.

Форум по обсуждению материала ЗАРЯДНОЕ УСТРОЙСТВО ЛЯГУШКА

Самодельный аккумулятор на 9 В, литий-полимерный, собранный под стандартный корпус типа Крона.

Усилитель мощности звука на транзисторах, из радиоконструктора DJ200. Проверка работы схемы.

Простая транзисторная схема робота следующего по нарисованной линии. Без микроконтроллеров и дорогих деталей.

Источник

Простая зарядка Лягушка из подручных материалов

Авторизация на сайте

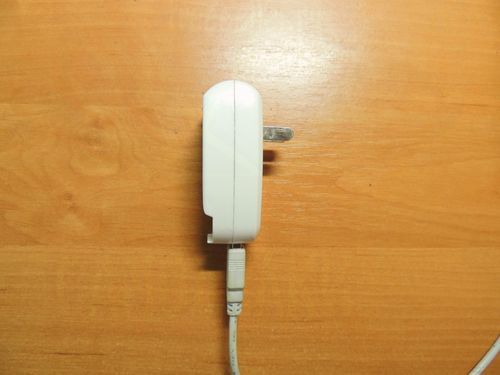

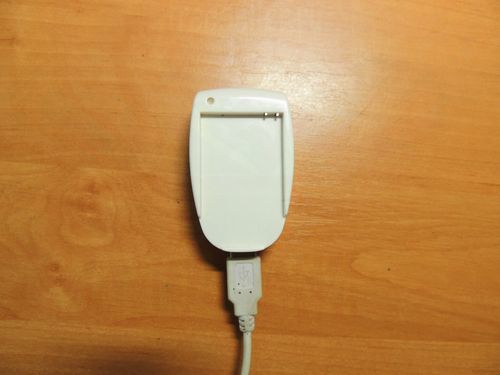

За основу было взято китайское зарядное от старого китайского «Айфона», так как у него был индикатор заряда,а также достаточно места для переделки и крепежа всех дополнительных материалов.

Для изготовления потребуется:

— кусок пластмассы;
— пружина из прищепки;
— 2 проводка;
— 2 щупа для взаимодействия с контактами батареи (можно взять канцелярские скрепки);
— инструмент — (ножовка, канцелярский нож для выреза куска пластмассы, супер клей, паяльник, клеевой пистолет, наждачная бумага)

Изготовление зарядки лягушки

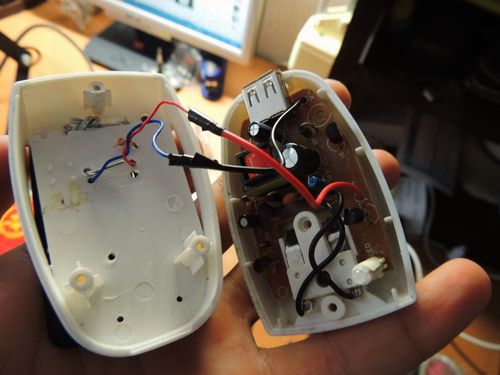

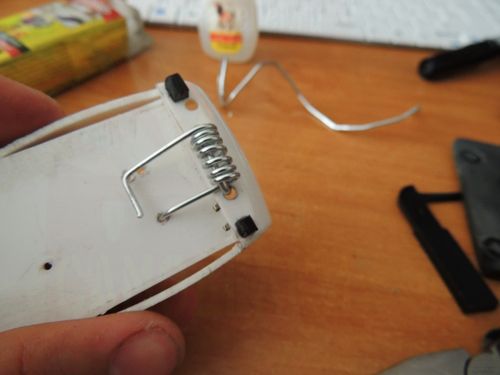

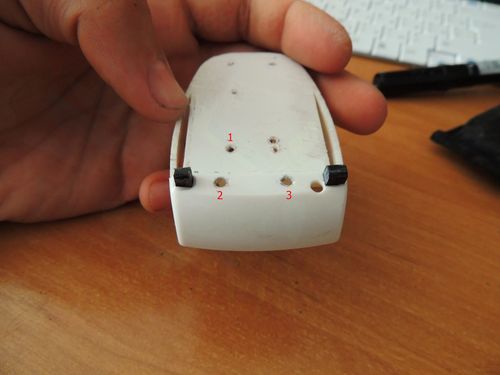

Берем наше зарядное и убираем все лишнее, делаем 3 отверстия в том месте где будет установлена пружина, изначально приложив ее к корпусу и наметив маркером, далее рядом приклеиваем 2 пластмассовых пенька, которые работают по принципу качелек, для того что бы прижимная мощь была больше.

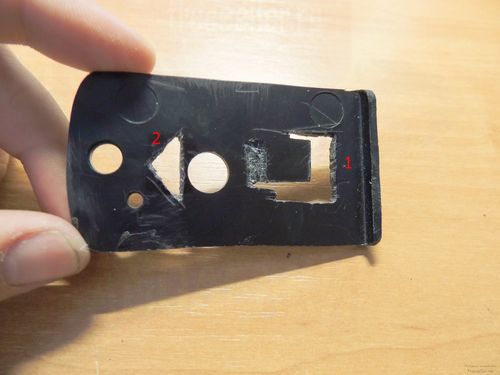

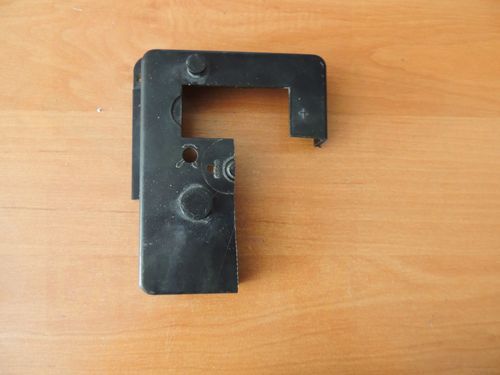

Затем вырезаем по размерам прижимную пластину из куска пластмассы, вырез 1 под пружину, вырез 2 под окошко для щупов.

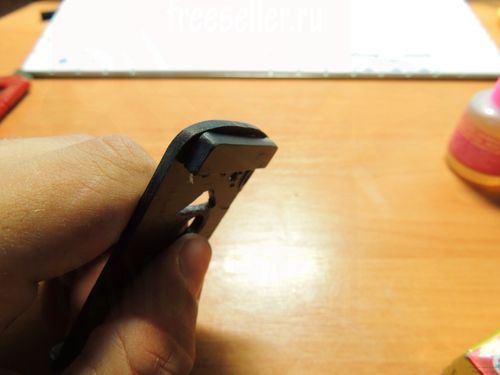

К нижней части приклеиваем еще кусочек пластмассы, для того чтобы лучше прижимало батарею.

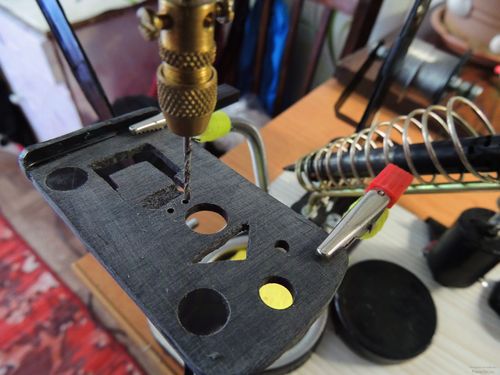

Делаем 2 отверстия для вывода проводов ( +/-)

Припаиваем провода и выводим наружу.

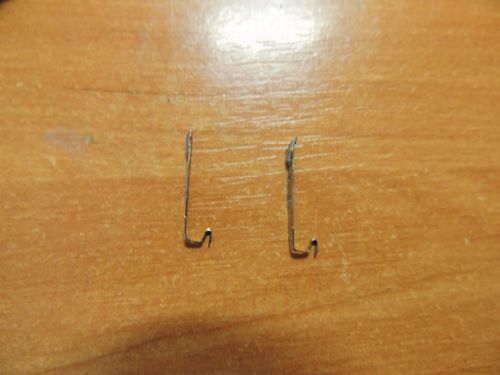

Были взяты 2 щупа из этого же зарядника, но можно использовать (канцелярские скрепки,медный провод и т.д.)

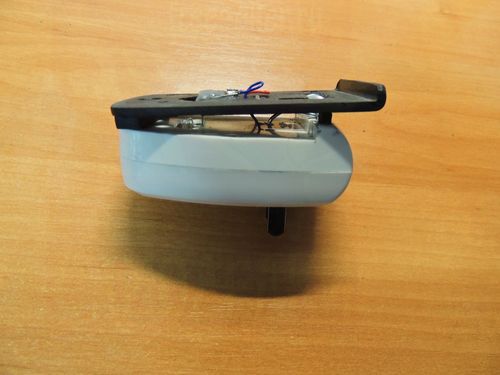

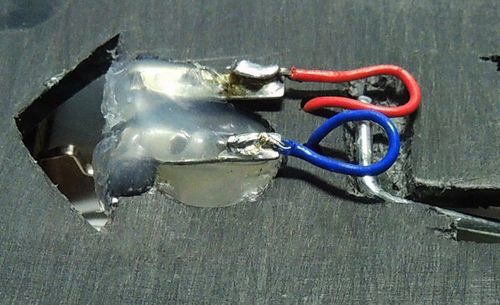

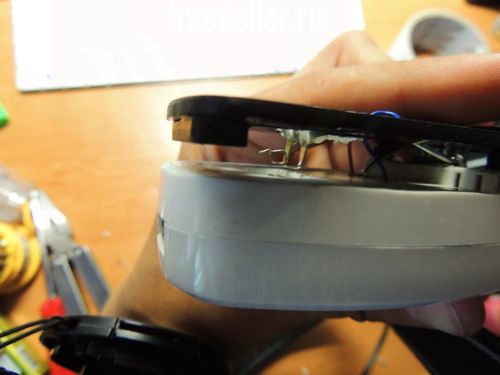

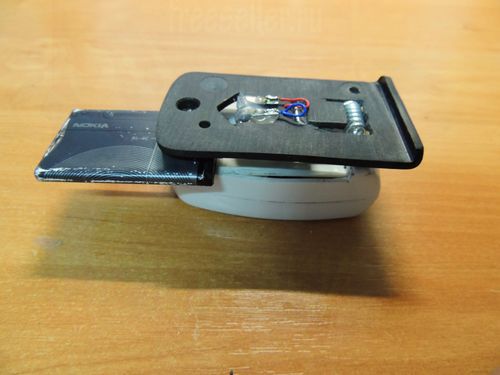

Затем крепим пластину на свое место, прижав пружиной, выводим провода, 2 щупа фиксируем клеевым пистолетом (расстояние было выбрано среднее, после тестов с несколькими батареями, регулятор расстояния не делал, так как усложнило бы конструкцию), и припаиваемым проводки.

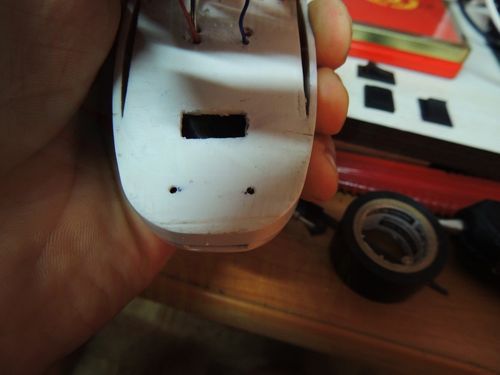

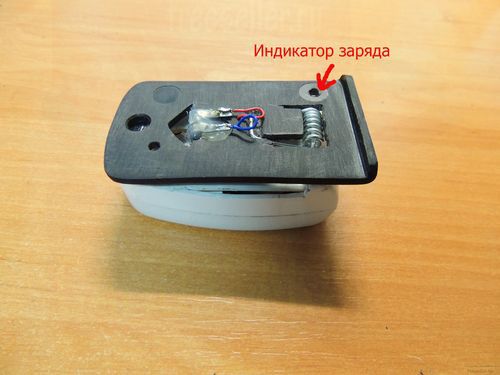

Высверлено отверстие для обзора индикации заряда.

Как это работает?

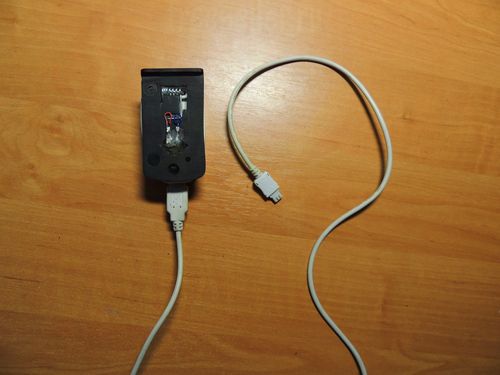

Так как это зарядное имеет usb выход к нему можно подключать разные кабели с других зарядок, и использовать как обычную зарядку.

Такую несложную модификацию можно сделать по-своему практически с любой зарядкой, подстраиваясь под размеры корпуса и т.д.

Источник

Лягушка для зарядки аккумуляторов мобильных устройств

Недавно появившееся зарядное устройство, получившее в народе название лягушка, благодаря универсальности, стало очень популярным. Оно может заряжать батареи практически всех мобильных устройств: телефонов, планшетов, смартфонов, карманных компьютеров, фотоаппаратов, видеокамер. Главное условие ― аккумуляторы должны быть литиевыми, другие будут выведены из строя.

Достоинства зарядки лягушка

К ним относятся:

1. Подключение аккумуляторов любого размера. Это обеспечивается наличием подвижных контактных клемм и шкалы замера разъёма.
2. Простота эксплуатации. Как зарядить телефон лягушкой, разберётся даже школьник, так как для этого не требуются специальные знания и навыки. Процесс зарядки можно отслеживать с помощью имеющихся световых индикаторов.
3. Удобство использования. Кроме того, что этим устройством можно заряжать батареи телефонов дома и в дороге, оно автоматически прекращает подачу зарядного тока после достижения максимального уровня заряда.
4. Небольшие размеры. Со сложенными лапками прибор становится настолько компактным, что его можно носить в кармане.
5. Возможность использования в качестве источника питания для мобильных устройств. Имеющейся мощности для этого вполне достаточно.

Виды универсальных зарядных устройств

Стандартные модели предназначены для подключения к бытовым розеткам с напряжением 220 В. Для использования в автомобилях выпускаются 12-вольтовые разновидности. Для работы зарядного прибора, оснащённого шнуром с USB -разъёмом для подключения к ПК, достаточно 5 В. Кроме этого их подразделяют на автоматические, самостоятельно устанавливающие правильную полярность подключения, и полуавтоматические, на которых это делается вручную кнопкой TE .

Процесс зарядки отслеживается с помощью индикаторов, размещённых на корпусе:

• FULL загорается после полной зарядки батареи,
• CHARGE сигнализирует, что процесс начался и проходит нормально,
• POWER указывает на наличие соединения с источником электроэнергии,
• CON при зелёном свечении указывает на правильность подключении батареи, при красном цвете необходимо поменять полярность кнопкой TE .

Правила работы с зарядкой

Пользоваться лягушкой для зарядки аккумуляторов просто. Для этого нужно совершить следующую последовательность действий:

• зажать батарею таким образом, чтобы её контакты совместились с клеммами прибора,
• если у неё более двух контактов, подключаются только крайние,
• при неверной полярности светодиод CON зажжётся красным цветом, после нажатия кнопки TE он должен стать зелёным,
• подключить устройство к розетке,
• должны засветиться POWER и CHARGE ,
• по окончании зарядки аккумулятора CHARGE гаснет и загорается FULL ,
• отсоединить прибор от розетки, достать заряженную батарею и вставить её в телефон.

Если при подключении батареи CON не загорается, вероятно, аккумулятор разряжен до предела и его надо подтолкнуть. Для этого подключить прибор к розетке и подождать несколько минут. При правильной полярности загорится CHARGE , если нет, то следует поменять полюса и начать заряжать. Бывает, что при подключении к розетке одновременно зажигаются POWER и FULL . Это происходит из-за плохого контакта между клеммами устройства и аккумулятора. Нужно просто переустановить батарею. Если при подключении к розетке сразу загорается индикатор FULL , значит, батарея отработала, сколько ей положено. Придётся купить замену. Быстрая зарядка (5 10 минут) означает, что пользоваться аккумулятором телефона осталось недолго.

Это интересно! Как правильно заряжать новый телефон

Самостоятельное изготовление зарядки лягушка

Сделать с нуля полноценное универсальное зарядное устройство лягушка своими руками непрофессионалу будет затруднительно. Если купить не удаётся, то переделать старенькую зарядку от мобильного телефона в лягушку смогут многие. Для работы достаточно отрезка листового пластика, пружины от бельевой прищепки, 2 канцелярских скрепок, проволоки.

Работа производится в определённом порядке:

1. Фиксация пружины производится вставлением нижней части в отверстие на исходной зарядке. Основная, с помощью плоскогубцев, закрепляется проволокой.
2. Прижимная пластина вырезается ножовкой из пластика согласно размерам взятого зарядного устройства.
3. В готовой пластине делаются 2 выреза ― для пружины и контактов, изготовленных из скрепок.
4. Вырезается ещё одна пластина и приклеивается клеем Момент к нижней части корпуса зарядки. Это необходимо для надёжного прижатия батареи.
5. Сверлятся 2 отверстия для вывода минусового и плюсового проводов.
6. Провода припаиваются и выводятся наружу.
7. В крышке корпуса исходной зарядки нужно вырезать окно, необходимое для предотвращения изгибания контактов изготовленных из скрепок.
8. Установить крышку на место, чтобы она прижималась пружиной.
9. Приклеиваются контакты и к ним припаиваются выведенные провода.

Прибор, сделанный своими руками, готов для зарядки батарей телефонов любых марок. Но если есть потребность в зарядке более мощных мобильных устройств, следует купить заводскую модель. Стоят они недорого, например, цена лягушки китайского производства не превышает 200 рублей.

Источник
