Как сделать электрогенератор для велосипеда

Бесконтактный генератор на велосипед своими руками

При использовании обычных «динамок» для велосипеда всегда возникает вопрос их долговечности. Ведь в таком устройстве вращается ротор, вследствие чего в подшипниках (или втулках) возникает трение, которое впоследствии разрушает генератор. Также лишняя сила трения приводит к потере энергии, то есть велосипед катиться уже не так далеко и нужно прикладывать больше усилий, чтобы его разогнать.

Выходом из этой ситуации может стать использование бесконтактного генератора. В таком устройстве нет вращающихся деталей, и оно может работать практически вечно. Как правило, роль ротора выполняет само колесо велосипеда, ну а статор крепится к раме или вилке. Стоимость таких генераторов довольно велика, поэтому есть смысл попробовать создать его самому.

Ниже будет рассмотрен простейший способ создания бесконтактного генератора для велосипеда. Но это лишь модель, принцип, который можно брать для создания подобных самоделок.

Материалы и инструменты для самоделки:
— мощный магнит (автор использует неодимовый от жесткого диска);
— три катушки (можно сделать самому);
— задний фонарь тремя светодиодами;
— конденсатор на 4700 нФ;
— передняя фара (с пятью белыми светодиодами);
— двойной переключатель от компьютерного блока питания;
— два винта с гайками и шайбами (для крепления магнита к колесу);
— отвертки и гаечные ключи, паяльник, изолента;
— провода, переключатели и другие мелочи.

Процесс изготовления генератора:

Шаг первый. Установка элементов генератора на велосипед

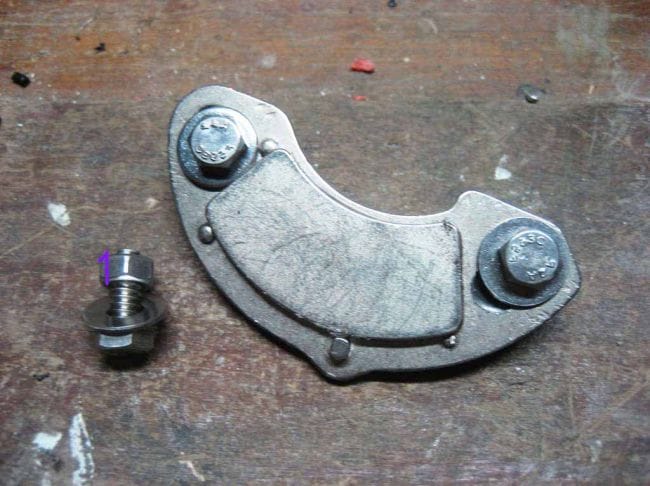

Все работает по очень простой схеме. К колесу велосипеда с помощью двух винтов и гаек крепится мощный неодимовый магнит от жесткого диска компьютера (Автор использует три магнита, это позволяет убрать вибрации. Можно использовать и больше). Напротив него к вилке велосипеда на минимальном расстоянии размещается катушка, при прохождении возле нее магнита в ней возникает ток. У автора катушки три, одна нужна для работы заднего фонаря, а две для работы переднего. Так как ток получается импульсным, то при езде фонари будут мигать. Чем ближе магнит будет проходить возле катушки, тем больше она сможет выработать энергии.

Источник

Генератор для велосипеда

«Беспроводной» генератор

Беспроводной или бесконтактный генератор – это, пожалуй, самый интересный вариант из всех, рассматриваемых в этой статье. Можно с уверенностью сказать, что он обладает главными преимуществами тех, которые уже были описаны выше, и при этом практически лишен всех их недостатков.

Разумеется, беспроводное устройство сложнее и технологичнее, поэтому и стоить оно будет заметно дороже. Зато весит оно очень немного, и фары встроены прямо в него, что существенно упрощает его работу и экономит немало энергии. Помимо того, такой электрический мотор не имеет никаких проводов и кабелей, он, к тому же, никак не соприкасается с колесом, а значит, не создает никакого трения и сопротивления.

МОЖНО ЛИ ПОЛУЧАТЬ ЭЛЕКТРОЭНЕРГИЮ ДЛЯ СВОЕГО ДОМА ВЕЛОСИПЕДНЫМ ГЕНЕРАТОРОМ?

Даже в самом зеленом районе с возобновляемой энергией все еще существует значительное количество выбросов парниковых газов (парниковых газов) из-за потребления, поскольку даже гидроэлектрические установки наносят ущерб окружающей среде и выделяют метан.

Вы могли бы буквально свести себя с ума, если бы вы чрезмерно анализировали каждый ваш шаг с точки зрения защиты окружающей среды и уменьшения вашего воздействия на климат, поэтому, когда мы натолкнулись на крутой технологический гаджет, это простой способ быть экологичным и выглядеть как весело тогда мы любим передавать его. Отсюда и этот пост о велосипедном генераторе — вместо того, чтобы ездить в спортзал, чтобы заняться спортом, как насчет того, чтобы зарядить телефон с помощью педали дома?

С помощью велосипеда можно производить электричество в домашних условиях, просто выполняя ежедневные тренировки — звучит как идеальный способ внести свой вклад в изменение климата!

Как работает генератор на велосипеде?

Когда вы нажимаете педаль на велосипеде, это действие приводит в движение маховик, который вращает генератор и заряжает аккумулятор. Высокоэффективный дом (например, со светодиодами) может удовлетворить основные потребности в освещении и питании. Конечно, для эффективного нагрева воды, приготовления пищи и обогрева потребуются и другие решения.

Велосипед можно также использовать для сокращения затрат на электроэнергию и одновременного устранения проблемы лишнего веса.

Велосипед также является чистым способом выработки энергии.

Итак, если цена была правильной, вы бы использовали велосипедный генератор?

Если смотреть детально, реальность такова, что велосипед предназначен для очень небольших домов и фактическое использование ограничено несколькими лампочками с очень малой мощностью, возможно, случайным использованием небольшого вентилятора и зарядкой портативных устройств как телефоны.

Делаем математику: час на велосипеде вырабатывает около 0,11 кВт-ч (больше или меньше, в зависимости от того, насколько быстро вы ездите на велосипеде, но, вероятно, не намного), а средний дом использует 30 кВт-ч в день. Таким образом, час на велосипеде обеспечивает только 0,37% энергии, необходимой для 24 часов, или примерно достаточно для пяти минут.

Итак, давайте посмотрим на положительные стороны, когда мы смотрим, как обратить вспять изменение климата, мы все знаем, что нам нужно больше тренироваться, но часто бывает трудно оторваться от наших устройств, чтобы сделать это.

И если вы знакомы с новейшими техническими гаджетами для выработки микроэнергии, автономного энергоснабжения или энергоэффективности, попробуйте некоторые из них — стиральную машину с педальным приводом , портативную ветряную турбину, крошечный домик с педальным приводом или зарядное устройство для телефона подстаканника, которое использует тепло или холод от вашего кофе или пива для зарядки вашего устройства … Насколько это круто?

Виды велосипедных генераторов, их особенности, плюсы и минусы

Динамо-втулка

Динамо-втулка – это улучшенная магнитом обычная втулка. Ее механика заключается в образовании вихревых токов. На выходе энергия становится током, соответствующим велосипеду по силе, напряжению и мощности. Для сравнения в автомобиле энергия мощностью 6 Ватт, а для велосипеда – не больше 2.

• Динамо-втулка популярна из-за простоты и небольшого размера.
• Она закрепляется на втулку, а не колесо и не создает лишнее трения. Ток передается прямо к фаре.
• Из недостатков этого типа выделяют замедленную скорость переднего колеса и тяжесть велосипеда. Вес исправляется легким магнитом.

При вращении педалей ток поступает волнообразно, с ускорением или замедлением. Поэтому в фарах при втулочном генераторе установлен стабилизатор.

Если фара другая, то будет необходим выпрямитель для стабилизации. Яркость освещения зависит от мощности выхода втулки. Чем мощнее фара и менее мощный выход, тем более тусклый свет.

Конструкция состоит из компонентов:

• Якорь, который обматывает ось,
• Кольцевой магнит, закрепленный на втулку,
• Двойные проводы с клеммами.

Бутылочный велогенератор

Бутылочный электрогенератор имеет такое название из-за внешнего сходства с бутылкой. Он прикрепляется на колесо, регулируется в сторону увеличения или уменьшения мощности. При его смещении он легко выключается.

• Цена на генераторы такого типа недорогие.
• Почти не влияют на вес байка.
• Но от него затираются покрышки колеса.
• На сильной скорости работу сопровождает характерный шум.
• А в дождливое время энергия вырабатывается плохо.

Бутылочный электрогенератор подойдет для недолгих поездок по городу в хорошую погоду.

Бесконтактный велосипедный генератор

Бесконтактный генератор – это самая дорогая конструкция из всех аналогов. Это оправдывается почти полным отсутствием недостатков. Принцип работы заключается в накоплении энергии от вращений колеса через магнитное поле.

Электрогенератор располагается близко к колесу, в которое встроена динамо-втулка. Таким образом нет трения или сопротивления движению, как в других конструкциях. Электрогенератор крепится парой спереди и сзади.

Весь принцип похожий на работу фонариков. У электрогенератора прямой мост передачи тока от выхода втулки к фаре. Получается, что фара работает, как самостоятельный механизм. У такого прибора нет стабилизатора, поэтому при низкой езде свет должен был бы тускнеть.

Но этот недостаток возместили накоплением энергии во время поездки. Таким образом, фара может гореть даже в условиях полной остановки велосипеда.

• Отсутствие трения, затирания, контакта с компонентами велосипеда,
• Низкий вес,
• Система сохранения энергии для работы фар во время остановок.
• Из минусов характерна высокая стоимость.

«Бутылка»

Бутылочным этот генератор, обеспечивающий заряд в фарах, назван не столько из-за схемы работы, сколько из-за своего внешнего вида. Он удобен тем, что закрепляется снаружи на колесо, а это значит, что при необходимости можно своими руками осуществлять его регулировку, также его можно без особых усилий снять при необходимости или же просто временно отодвинуть, если его работа сейчас не требуется.

У этого устройства есть свои определенные преимущества и недостатки, на которые стоит обратить особое внимание. Среди сильных его стороны можно выделить следующие несколько пунктов:

• Доступная цена;
• Легкость в использовании и настройке руками без использования дополнительных инструментов;
• Возможность отключить, снять, заменить при необходимости;
• Незначительное влияние на общий вес велосипеда.

Однако есть у «бутылки» и свои определенные недостатки, которых также достаточно:

• Покрышки колес могут затираться от его работы;
• Генератор висит с одной стороны колеса, таким образом, создается перевес;
• На высоких скоростях при использовании создается шум;
• Эффективность снижается в дождливую погоду.

Этот вариант достаточно удобен и практичен, речь идет о том, что нужно создать постоянное электрическое напряжение в комфортных для езды на небольшие дистанции условиях. В случае же с теми велолюбителями, которым нравится кататься по любой местности и при любой погоде, использование «бутылки» может повлечь за собой определенные трудности. То же самое касается и тех, кто любит гонять на больших скоростях.

Что такое велогенераторы и зачем нужны

Электрогенератор, устанавливаемый на велосипед, — это удобное портативное устройство, которое дает возможность самостоятельно вырабатывать электрический ток для поддержания работы фар или других электроприборов. Например, с его помощью получится на ходу бесплатно заряжать телефон или GPS-навигатор.

Принцип работы заключается в генерации переменного тока, который преобразуется в постоянный за счет диодного моста. Факты о велогенераторах:

• в зависимости от навыков и скорости езды велосипедист производит 0,15-0,25 КВт в час;
• рекордный показатель, достигнутый за 24 часа, составил 12 КВт;
• чем выше частота вращения педалей, тем больше генерируется электроэнергии. Подобная закономерность характерна как для покупных, так и самодельных генераторов электричества на велосипед;
• педальные генераторы бывают стационарными: приспособление получится изготовить самостоятельно, используя старый и ненужный велосипед.

В промышленных масштабах использование педальных генераторов теряет смысл, так как на выработку 1 КВт энергии уходит около 10 часов, но для личного использования такой прибор — хороший выбор. Ведь главные преимущества: возможность бесплатно добывать ток и днем, и ночью, дешевизна оборудования и простота обслуживания. Еще больше снизить стоимость получится, если сделать велогенератор своими руками.

Стационарный педальный генератор также выступает альтернативой солнечной черепице или батареям, которые не всегда получается использовать из-за климатических условий. Приспособление никак не зависит от солнца, ветра и легко размещается в доме или квартире.

Для чего он нужен?

Пожалуй, ни для кого не секрет, что велосипед движется за счет усилий ног, вращающих педали, которые, в свою очередь, приводят в движение колеса. Следовательно, это устройство нужно не для того, чтобы сдвинуть железного коня с места. У генератора в этом случае есть другое назначение. С его помощью работают лампы на фарах, освещающих дорогу.

Это очень удобно, поскольку позволяет обеспечивать энергией фары без зарядного и дополнительного источника энергии. Устройство просто позволяет использовать часть энергии, вырабатываемой велосипедистом во время движения, для того, чтобы поддерживать горение лампы в фарах.

Как сделать генератор для велосипеда самостоятельно?

Электрогенератор можно сделать самостоятельно в домашних условиях. Для этого за основу берется шаговый мотор.

Характеристики у мотора для осветительного прибора должны быть:

• Напряжении – 2.88 Ватт,
• Сопротивление – 1.2 Ом,
• Номинальный ток – 2.4 А.

Установить такую конструкцию можно у втулки на заднем колесе.

Необходимые материалы и инструменты

Для создания оптимального электрогенератора понадобятся материалы:

• Пластиковая лента (гибкого материала) для маховичка.
• Светодиоды выпрямительного 4 типа, компании 1N400 –4 пары.
• Регулятор линейного напряжения (стабилизирующий) компании LinearRegulatorStandardRegulatorPos.
• Резистор одноваттныйCF-100.
• Резистор 1206 на 820 Ом.
• Резистор для диода до 0.25 Ватт.
• Одноваттный диод.
• Проводки.
• Конденсатор на 1 мкФ.
• Емкость для помещения генератора (пластиковая коробка).
• Пластина для дополнительного пространства при креплении (по необходимости).

• Клеевой пистолет (клей-герметик),
• Сварочный аппарат,
• Плоскогубцы,
• Острый нож.

Порядок действий

Для создания электрогенератора своими руками нужно придерживаться порядка действий:

Создание передаточного кольца. Ток должен поступать от вращений колеса к маховичку (или колесику) мотора через соединение – передаточное кольцо. Для этого следует пластиковую ленту скрутить в кольцо и заварить концы.

По бокам вырезаются прорези для посадки под спицы. Глубина не должна превышать четверть толщины скрученной ленты. Далее следует установка кольца на спицы. Закреплять лучше внутри клеем-герметиком, чтобы конструкция крепче держалась.

После этого можно приступить к созданию самого генератора:

Диоды 1N4004 нужно спаять до параллельного состояния.
Конденсатор прикрепляется посередине концов схемы + и -.
К конструкции прикрепляются резисторы и стабилизатор скачков напряжения.
После этого одноваттный светодиод с резистором крепятся к фарной цепи.
При помощи проводов фара соединяется с конденсаторами.
Требуется соединить электрогенератор и электрическую цепь.
Для удобства можно установить выключатель между конденсаторами. Его принцип действия будет в замыкании или размыкании цепи. Это позволит велосипедисту выключать фары даже при езде.
Далее закрепляется электрическая схема на раму велосипеда, а оставшиеся провода фиксируются хомутиками.
После этого к перьям можно прикрутить мотор и установить маховик поверх пластиковой конструкции. При отсутствии места рекомендуется приварить пластину с отверстиями к раме.
Обязательная проверка в конце: маховичок передвигается синхронно с колесом велосипеда. При вращении фара включится

Стоит обратить внимание, что на низкой скорости свет имеет мерцательный эффект.

Электрогенераторы делятся на три основных типа:

• Динамо-втулка (у бюджетных вариантов низкая мощность, тусклое освещение, но не воздействует на колесо),
• Бутылочный электрогенератор (трение о колесо, перевес на одну сторону),
• Бесконтактный электрогенератор (высокая стоимость).

Можно сделать электрогенератор своими руками при наличии инструментов и компонентов для сборки. Проще всего сделать динамо-втулку из подручных средств. Создание своими руками бесконтактного электрогенератора требует большей подготовки и материалов.

Электрогенератор перенаправляет ток в фару для ее работы. Это удобно при поездках в ночное время суток вдоль шоссе, на отведенных местах, по городу. Хорошее освещение обеспечивают мощные электрогенераторы или стабильное быстрое вращение колеса.
