Как проверить аккумуляторы шуруповерта при покупке

Проверяем аккумулятор шуруповерта мультиметром

Наиболее уязвимой частью шуруповерта является батарея. Самостоятельно проверить аккумулятор можно с мультиметром (тестером). С его помощью измеряют силу постоянного тока и напряжение в вольтах. Как проверить аккумулятор шуруповерта мультиметром – опишем в статье.

Как устроен аккумулятор шуруповерта

АКБ представляет собой прибор, устроенный как источник постоянного тока, который передается от батареек. При зарядке аккумуляторного устройства энергия наоборот, накапливается в системе.

Строение акб в электрических приборах имеет одинаковые элементы:

• ряды батареек («банок»);
• термодатчик;
• 2 силовых, 1 управляющий и 1 сервисный контакты.

Энергия батарей накапливается и передается благодаря их последовательному соединению между собой. Характерная особенность «банок»: одинаковые размеры и напряжение отдельных элементов.

При поломке аккумулятора шуруповерта, как правило, из строя выходит только одна или несколько батарей.

Помимо батарей на работу аккумулятора влияет повреждение контактов. Силовые позволяют устройству получать заряд и отдавать энергию. Термодатчик защищает шуруповерт от перегревания. А сервисный провод выравнивает заряды во всех элементах.

Кроме этого, на работу прибора влияет тип батарей.

Виды накопителей в аккумуляторах и их свойства

Батарейки устроены на основе процесса электролиза. Он основан на преобразовании энергии при помощи реакций восстановления и распада. Происходит при помощи анода и катода.

В зависимости от основных составляющих выделяют три типа батареек:

Никелевые

Популярны в шуруповертах, бытовой технике, мобильных телефонах, как замена накопителей типа АА или ААА. Обладают большой емкостью и способностью к саморазряду. Среди них в шуруповертах применяют 2 варианта «начинки»: никель в сочетании с кадмием Ni-cd) или металлгидридные (Ni-mh).

Никель-кадмиевые акб. Наиболее распространенный вид. Удельная электроэнергия каждой батареи — 65 кВтч/кг. Быстро заряжаются. Надежны и долговечны (число циклов заряда—разряда — 3500). Напряжение обычно 1,2 В. Среди минусов Ni-cd: «эффект памяти».

Свинцовые

Используются в ИБП, автомобильных системах с напряжением в 12.7В. Имеют меньшую емкость, в 2-4 раза меньше, чем никелевые аналоги. Служат дольше, чем все остальные. Способны выдерживать большие нагрузки.

Литиевые

Самые дорогостоящие варианты. Применяются в шуруповертах марок makita, bosch. Основные принципом работы является процесс распада вещества на ионы, поэтому акб носят название как литий—ионные и имеют маркировку Li-lon.

Один из распространенных типов литиевых акб — имеющий маркировку 18650. Название этой батарейки указывает на ее размеры (18×65 mm). Емкость 1,6—3,6 А/ч. Напряжение — 3,7В.

Эффект саморазряда у Ni-cd достигает 20%, Ni-mh — 30%, Li-lon — 8%.

Для устранения «памяти» аккумулятора нужно провести 3—4 цикла разряд—заряд. Делать это можно через нагрузку. Она обеспечивается при помощи обычной лампы накаливания в 12В, подсоединенной к мультиметру и акб (инструкция правильного подсоединения описана ниже).

При многократном повторении операции аккумулятор восстанавливает первоначальную работоспособность, если причина была в недостаточной емкости и «эффекте памяти».

Как проверить аккумулятор шуруповерта мультиметром

Для самой первой диагностики нужно определить напряжение и силу акб во время зарядки шуруповерта. В норме прибор должен показывать 13В через 30 минут после подсоединения к сети. Через 1 час значение изменится на 0.5В.

Максимальный показатель напряжения шуруповерта должен достигнуть 17В.

Сила тока при подключении к сети у хорошо работающего устройства должна достигнуть более 1 ампера за 1 час.

Сам мультиметр при этом переводят в режим DC – для проверки напряжения аккумулятора. Одновременно переключатель режимов нужно поставить на значение 20В. Это значит, что значение напряжения на шуруповерте не превысит значения в 20 вольт.

При измерении напряжения уже полностью заряженного шуруповерта величина должна быть равной количеству «банок» умноженных на напряжение каждой батареи.

Обычно количество батареей в устройстве составляет 10—12 штук. При напряжении никель-кадмиевых батарей в 1,2В требуемая величина достигнет максимум 14,4В.

Как проверить зарядное устройство аккумулятора

Для этого применяют тестер, установленный в режиме «10А» для измерения постоянного тока. Подсоединяют его к зарядному устройству при помощи щупов и включают в сеть.

Оптимальное выходное значение силы тока должно совпасть с тем значением, которое написано на блоке питания или в инструкции по эксплуатации.

Как проверить емкость аккумулятора шуруповерта мультиметром

Основное свойство акб — емкость. Эта величина показывает накопленную энергию, то есть силу тока за 1 час. Измеряется в А/ч.

Как проверить емкость аккумулятора мультиметром?

1. Отсоединить акб от шуруповерта.
2. Зарядить батарею на 100%.
3. При помощи мультиметра, резистора и лампочки измерить время, за которое погаснет лампа, напряжение на выходе акб.
4. Вычислить емкость прибора по формуле/
5. Сравнить полученные результаты с указанными в инструкции по эксплуатации шуруповерта.

Формула расчета емкости:

Е=М/N*t,

M — мощность лампочки,

N — напряжение шуруповерта,

t — время разряда аккумулятора.

Допустим, напряжение акб достигает 18В. При мощности лампы накаливания в 10Ватт время разряда аккумулятора должно достигнуть отметки не ниже 2,3 ч.

Если подсоединенная лампочка погаснет через 30 минут, то вычисленная емкость акб составит:

10 Ватт / 18 В * 0,5 ч = 0,28 Ач

Эта величина значительно ниже значений к примеру, никель-кадмиевого аккумулятора шуруповерта в 1.3 Ач.

Тестирование батареек аккумулятора

Чтобы выявить, какая из «банок» акб неисправна, нужно выпаять каждую и измерить напряжение на полюсах.

Для подсоединения к прибору используют щупы, один из которых (красного цвета) подсоединяют к положительному, а второй (черный) — к отрицательному полюсу накопителя. На дисплее мультиметра высветится значение в вольтах.

Шуруповерты марки «Макита» с Li-lon должны показывать напряжение в 3,6 — 3,8В. Это соответствует характеристикам литий-ионных батарей. В простых китайских моделях Budget, российском Интерскол с Ni-cd значение должно быть — 1,4В, минимальное значение — 1,2В.

Бывает, что проверка таким способом не показывает никаких неисправностей, хотя аккумулятор быстро садится. Тогда проверяют каждую батарею при помощи лампочки (25 Ватт и 12В). Используют также резистор для замера уровня сопротивления, например, на 10 Ом.

При их подключении друг к другу на пару минут яркость не должна меняться. Если она гаснет или мерцает, то накопитель имеет недостаточную емкость.

Также сравнивают значения сопротивлений у всех акб, предварительно отсоединив их от термодатчика.

Уровень сопротивления в батарейке вычисляется по формуле:

N:A-S,

где N — напряжение, A — сила тока, S — сопротивление резистора.

Допустим, величина первой акб получилась 0,60 Ом, а второй — 5 Ом. Это значит, что вторая батарейка непригодна для эксплуатации.

Никель-кадмиевую батарейку можно восстановить, если попытаться восполнить недостаток электролита. Для этого в корпусе акб со стороны минуса нужно проделать шилом отверстие. Залить при помощи шприца 1 кубик дистиллированной воды. Закупорить дырку эпоксидным клеем и собрать аккумулятор.

Все остальные типы «банок» (Li-lon, Ni-mh) восстановлению не подлежат. В этом случае нужно будет купить аналогичную батарейку и провести замену.

Проверка акб помогает выявить причину неработоспособности батареи и устранить ее. При этом экономятся средства на покупку нового устройства.

Источник

Как проверить шуруповерт при покупке и что нужно знать?

Строительство и ремонт невозможно представить без применения такого устройства, как шуруповерт. Разберемся, как проверить прибор еще в магазине, чтобы в будущем не возникало неприятных ситуаций, и владелец не разочаровался в приобретенной модели.

Что проверить?

При покупке шуруповерта нужно обратить внимание на ряд полезных характеристик. В таблице приведены самые основные:

Емкость аккумулятора	От количества циклов заряда-разряда зависит, сколько в целом будет служить инструмент, а также время использования прибора без подзарядки. Шуруповерт для домашнего разового применения должен обладать емкостью 1.2 — 1.5 А/ч. Лучше всего выбирать устройства, в комплекте которых есть два аккумулятора. Это косвенно увеличивает скорость выполнения работ.
Напряжение	Эффективность прибора в работе с крепежами большого диаметра увеличивается прямо пропорционально высоте его напряжения. Выбор инструмента зависит от типа производимых работ. В домашней практике часто встречаются шуруповерты с напряжением 12-14 В.
Количество оборотов в минуту	Параметр влияет на скорость вращения патрона. Достаточно двух скоростей.
Крутящий момент	От этого показателя зависит мощность, а от нее способность устройства работать с наиболее твердыми поверхностями.
Специфика устройства патрона	Чем проще, тем лучше. Это гарантия отсутствия быстрых поломок. Обычный патрон с одной муфтой — этого достаточно.
Список опций и дополнительных средств	Если у шуруповерта есть дополнительные опции или комплектующие, то это плюс. Сюда относятся, например, дополнительные аккумуляторы, биты, специальные режимы работы, угловые насадки.

Включение и работа на холостых оборотах

Делается с целью выяснить, все ли работает корректно. Следует отнестись внимательно к посторонним шумам, возможному запаху гари. Проверить работу индикаторов и стопоров, фиксирующих инструмент на определенных оборотах.

Отсутствие повреждений

На корпусе прибора не должно быть никаких сколов и трещин. Резиновые элементы в качественных моделях прикреплены очень прочно.

Если прибор лежит в руке неудобно, пластик корпуса дешевый и хрупкий, а краска нанесена неравномерно, то, скорее всего, модель фальсифицирована.

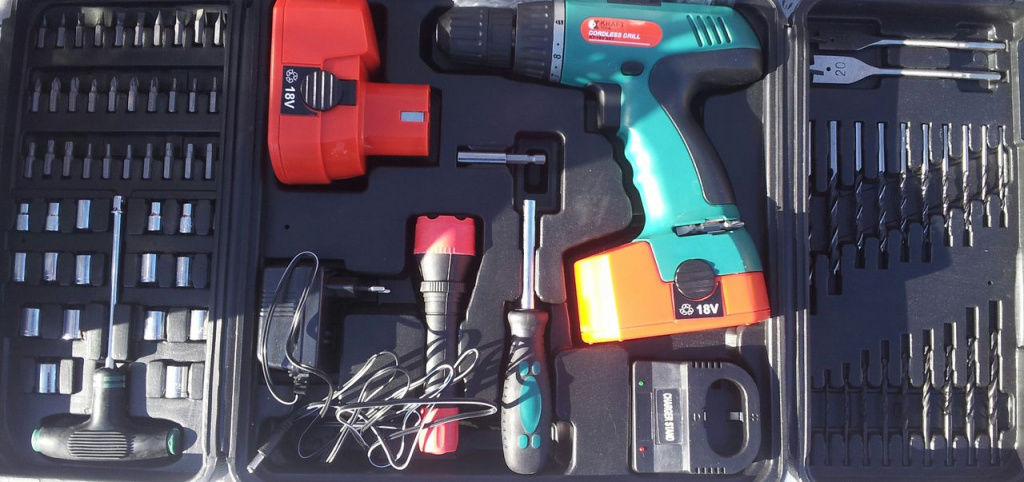

Комплект поставки

Все элементы комплекта должны быть в наличии и соответствовать описанию.

Важно! При выборе шуруповерта этим пунктом нельзя пренебрегать. Бывает, что поиск недостающей детали становится неразрешимой проблемой. Приходится обменивать инструмент на новый.

Соответствие признакам подлинности

Бывают такие хорошие подделки, что установить их, не обладая опытом, невозможно. В любом случае необходимо проверить целостность упаковки, наличие талонов гарантии, полноту комплектации, оценить качество материала корпуса, посмотреть имеет ли шуруповерт серийный номер.

Признаки предыдущего использования и возврата

Часто в магазинах можно приобрести технику, которой уже кто-то пользовался, а затем просто вернул обратно. Но известен ряд черт, по которым можно определить, что устройством уже пользовались:

• Наличие сколов, трещин, царапин и потертостей.
• Строительная пыль на деталях механизма.
• Нарушение целостности упаковки и полноты комплектации.
• Наличие сломанных элементов.
• Непривлекательный товарный вид.

На еще что обратить внимание?

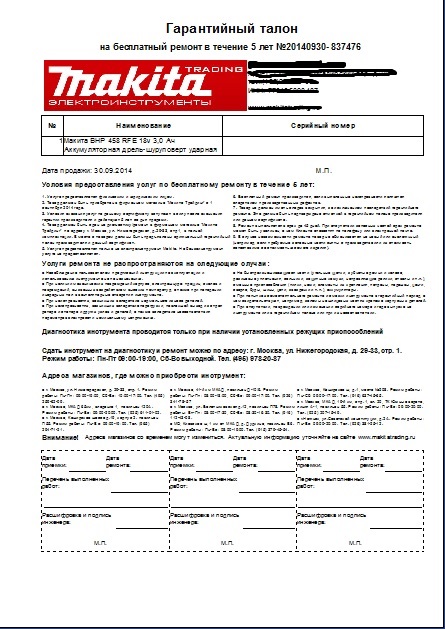

Обязательно следует сверить номер в гарантийном талоне и на самом устройстве. Они должны совпадать. Все печати должны быть на своих местах, в том числе и на отрывных корешках гарантийного талона. Печати четкие, не смазанные, не залитые водой.

Материал корпуса

Это очень важный параметр, влияющий на срок службы устройства. Обязательно должен быть применен прочный пластик, выдерживающий вибрации. Желательно, чтобы в его составе были определенные химические добавки, добавляющие прочности. Таким инструментом можно работать даже на морозе и в жару. Корпус останется цел.

Тип и качество аккумулятора

На зарядных устройствах должна быть защита от перегрева. Иначе снижение скорости и качества заряда даст о себе знать уже через пару месяцев после первого использования.

Важно! Аккумуляторы лучше выбирать литиевые и литий-ионные. Они самые долговечные.

Сколько гарантия?

От одного до трех лет. Фирма-производитель сама устанавливает срок.

Таковы рекомендации к проверке шуруповерта. Также стоит помнить, что дешевый инструмент вряд ли получится отремонтировать, стоимость работ будет приблизительно равна цене заводского устройства, поэтому лучше приобрести новый.

Подпишись на Техносовет в социальных сетях, чтобы ничего не пропустить:

Источник

Как проверить шуруповерт, четыре способа

Как проверить шуруповерт, четыре способа

Как проверить шуруповерт при покупке.

1.Во-первых включаем шуруповерт и проверяем работу на холостом ходу, прислушиваемся к работе всех механизмов. Если все работает корректно он не будет издавать посторонних шумов, работает ка двигатель в автомобиле. Далее принюхиваемся, да он не должен пахнуть гарью. В новых такое бывает. Сразу же попросите другой.

Проверяем редуктор-переключатель направления влево и вправо.

Далее проверяем режимы здесь все зависти от марки и вида шуруповёрта. Их может быть несколько: скорость, сверление и функция долбления.

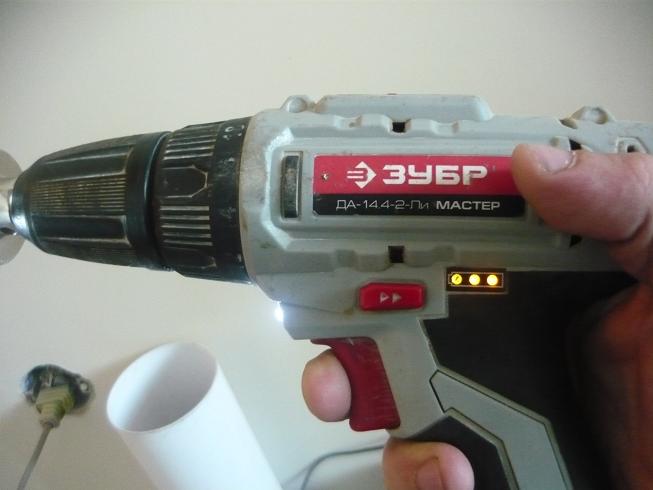

Если шуруповерт оснащен световой индикацией, проверяем работу всех индикаторов.

2.Проверяем внешний вид шуруповерта.Что бы на нем не было царапин, сколов и трещин.

3. Комплектность согласно заявленной в паспорте изделия. Обязательно сверьте. Все позиции указанные в паспорте должны быть на месте.

4.Проверяем подлинность шуруповёрта. В оригинальных моделях всегда присутствует серийный номер изделия. Сверьте его с паспортом, он должен быть там указан. Его отсутствие должно вас насторожить. Возможно это подделка.
Обратите внимание на качество использованных материалов, отделка ручки и т.п.

5.Проверяем не использовался ли он раньше кем нибудь. Вдруг вам хотят продать инструмент, который вернули по гарантии. На нем не должно быть, как уже писал выше сколов, царапин, трещин. Обратите внимание, чтобы не было строительной пыли и следов использования. Если продавец скажет, что использовали на тест драйве. Просите скидку или заменит его на другой.

6. Гарантийный талон обязательно просите его заполнить при вас. Внимательно изучите паспорт изделия. Там должны присутствовать штампы завода изготовителя. В графе гарантия продавец должен поставить печать магазина продавца и прикрепить кассовый чек. Да именно кассовый, так как товарные чеки сейчас уже запрещены на территории РФ.

Если все соответствует указанным пунктам можно смело оплачивать покупку и наслаждаться работой шуруповёрта.

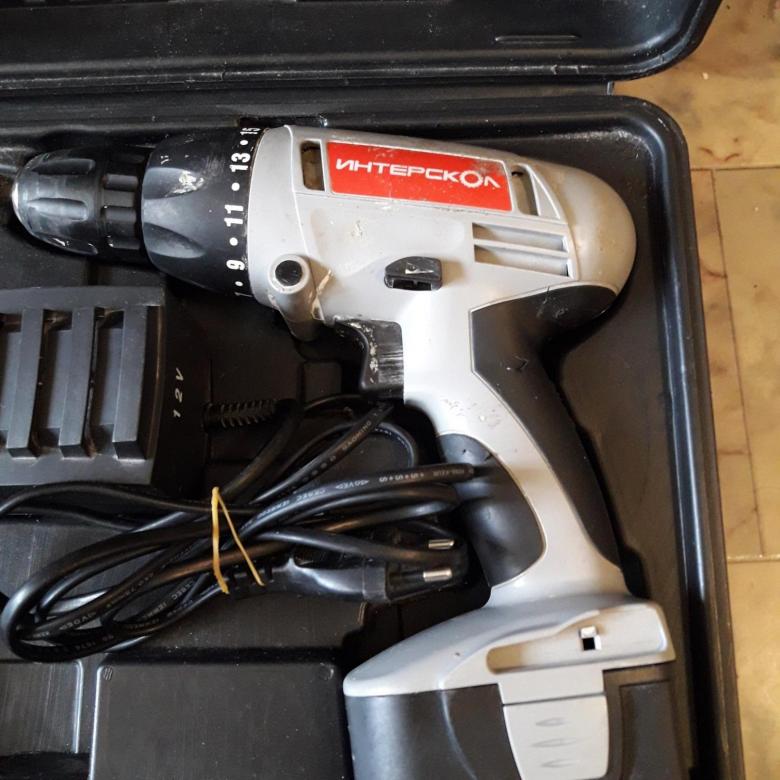

2.Как проверить шуруповерт при покупке бу.

1. Стоит ли покупать б/у электроинструмент. Да конечно можно если соблюдать несколько правил. Перед покупкой хорошо визуально осмотрите его внешнее состояние. Изношенность корпуса, наличие трещин и царапин. Если инструмент сохранился в более или менее нормальном виде. То переходим к следующему этапу проверки.

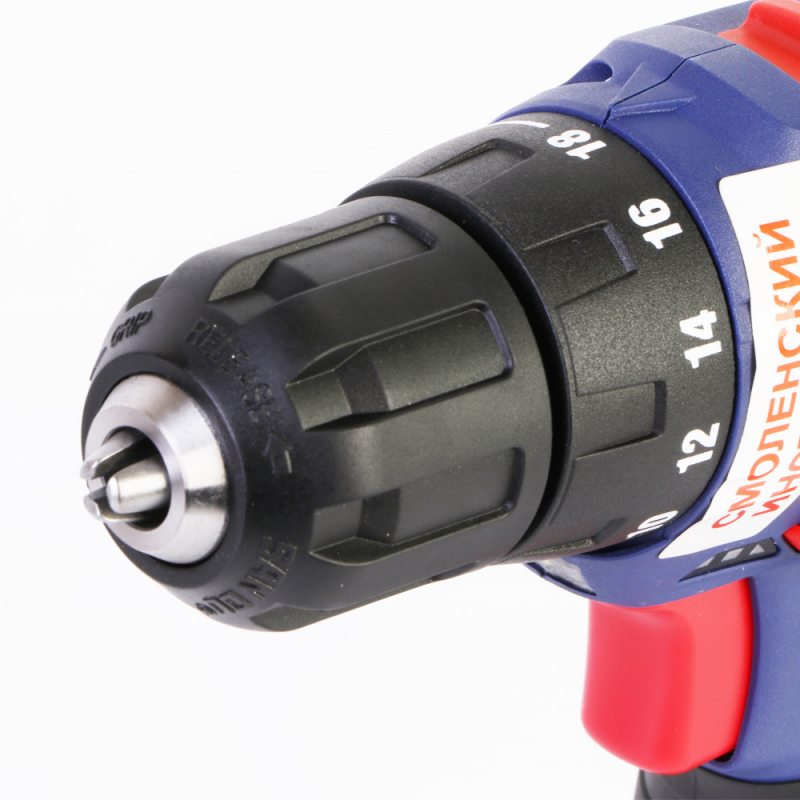

2.Проверьте патрон, чтобы у него не было люфта. Зажимный механизм работал исправно. Для проверки зажмите биту или ключ шестигранник, пошатайте ее.

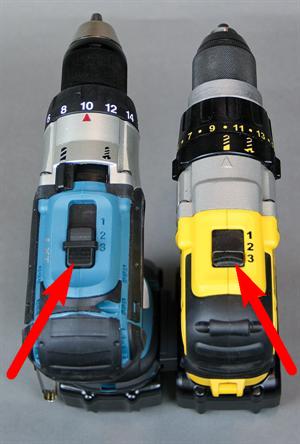

3.Проверьте работу редукторов, которые переключают скорость, направление и режим.

4.При включении инструмента не должно быть посторонних шумов или скрежетов.

5. Для внешней проверки щеток шуруповёрта включаем его на холостом ходу. И даем поработать ему примерно минуту. Не должно быть посторонних запахов, таких как гарь или запах нового лака.

6. Проверяем аккумуляторы, здесь нужно конечно использовать любой инструмент, который может замерить напряжение. Оно не должно быть менее 3 вольт. Если аккумулятор выдает, что-то ниже. Брать такой инструмент я не рекомендую. Если вы выбираете модель по свежее, то они уже все оснащены световыми индикаторами. И в принципе достаточно нажат на индикатор посмотреть текущий заряд и покрутить шуруповерт минут пять на холостом ходу с паузой через каждые минуту. Если аккумулятор не сел. То все в порядке. Конечно точнее тестера ничего еще не придумали. Но вы же ни всегда его таскаете с собой. На заметку попробуйте все таки завернуть 10-15 саморезов 100 мм под самую шапку. Если он справился, то инструмент годный. Потому, аккумулятор-это первое, что выходит из строя. И самая главная опасность таится в нем. Так как стоимость новой батареи может быть равна стоимости вашей покупки б/у инструмента.

7.Проверяем работу зарядного устройства. Здесь хитростей никаких нет. Замеряем выходное напряжение оно должно быть ни менее 12,14,24 вольт. В зависимости от модели. Сверяем по мощности с батареей, на крайний случай немного подсаживаем аккумулятор и пытаемся его зарядить.

Минимальный комплект для покупки и работы б/у шуруповёрта должен содержать: сам инструмент, два аккумулятора, зарядное устройство. В остальном все на усмотрение покупателя.

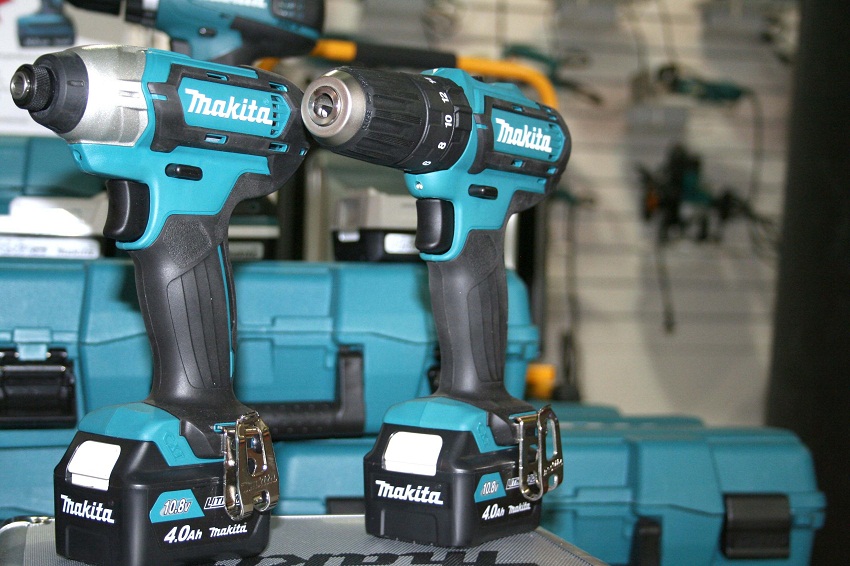

3. Как проверить шуруповерт Макита настоящий или подделка.

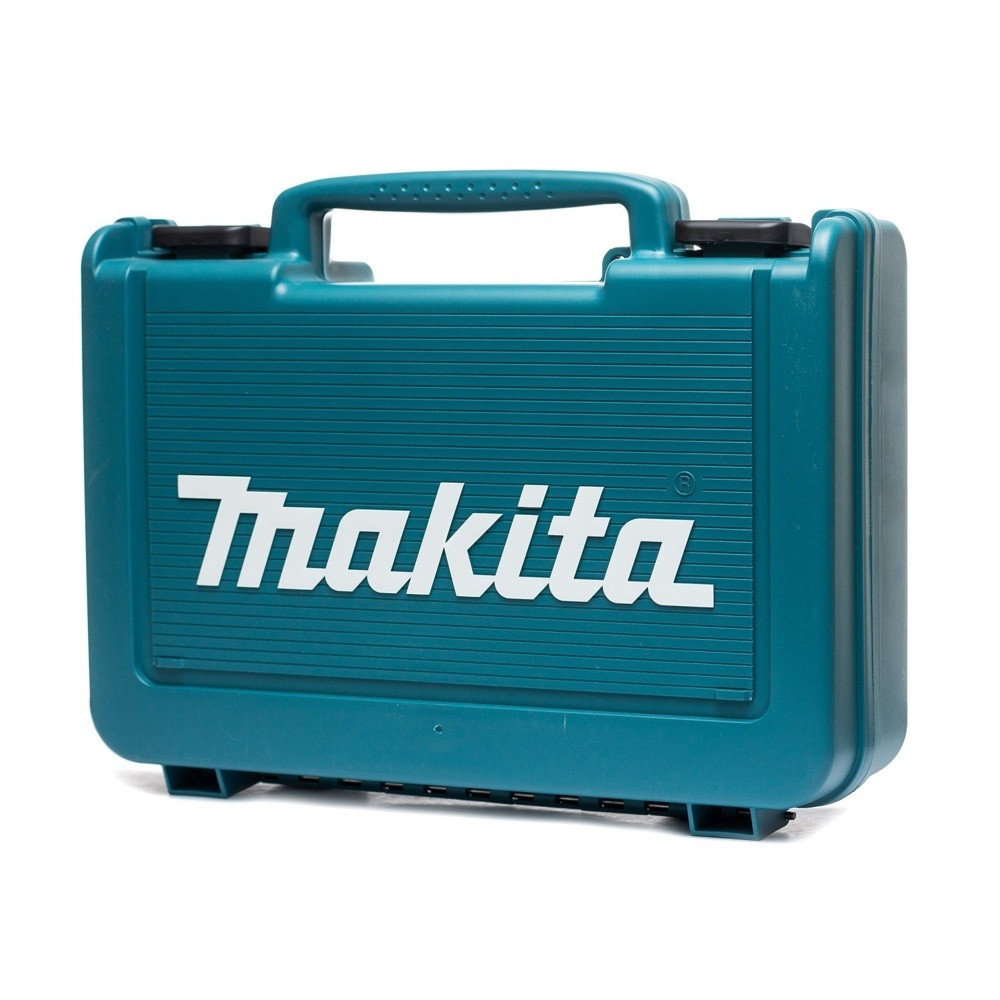

Начнем с упаковки. На фирменных упаковках название бренда всегда сделано под литье. На подделках же всегда наклейки.

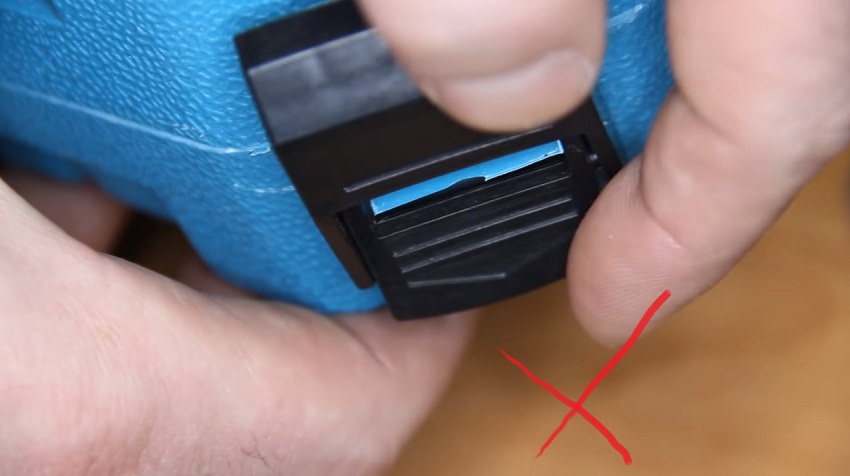

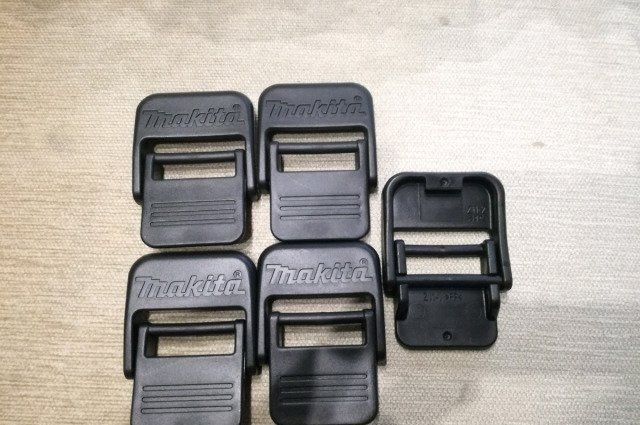

На защелках выбито название компании.

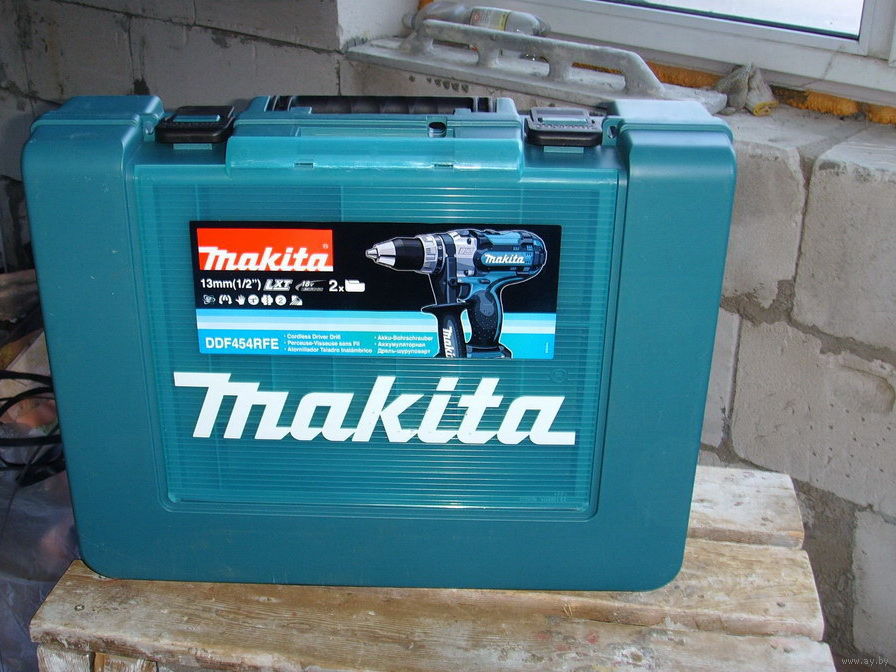

На оригинальном кейсе имеется наклейка, с информацией о марке электроинструмента.

Паспорт изделия в оригинале имеет англо-русскую инструкцию. Сертификаты качества на сам шуруповерт, аккумуляторы, зарядные устройства. В подделке же мы увидим только английскую инструкцию, как работать с инструментом.

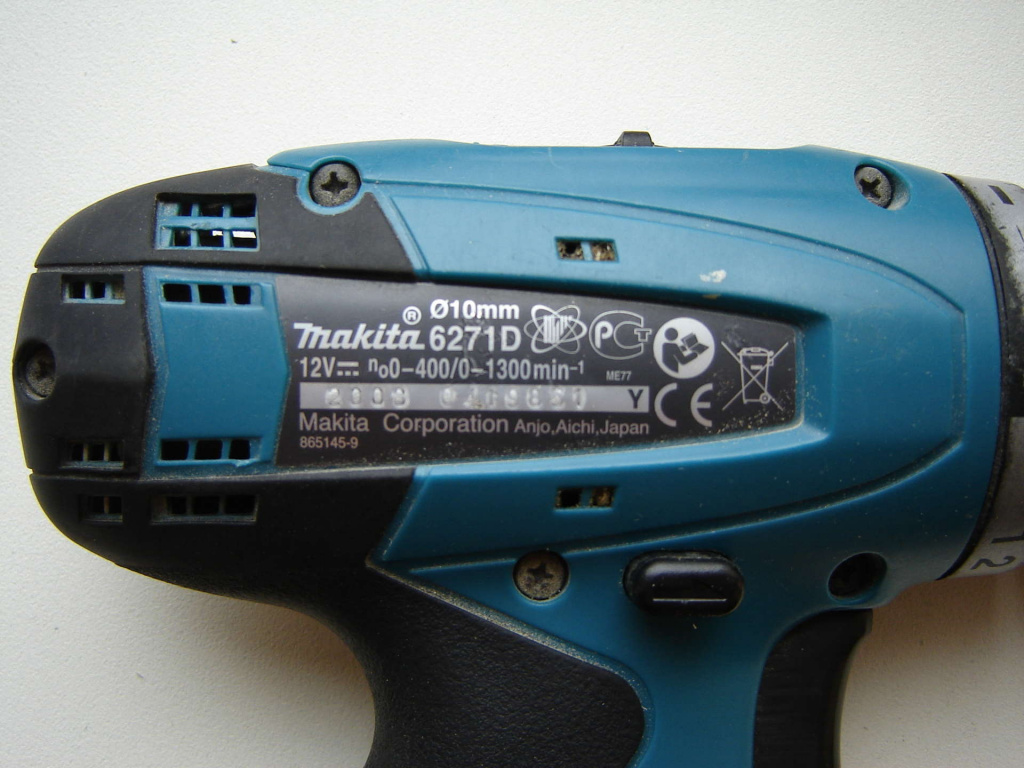

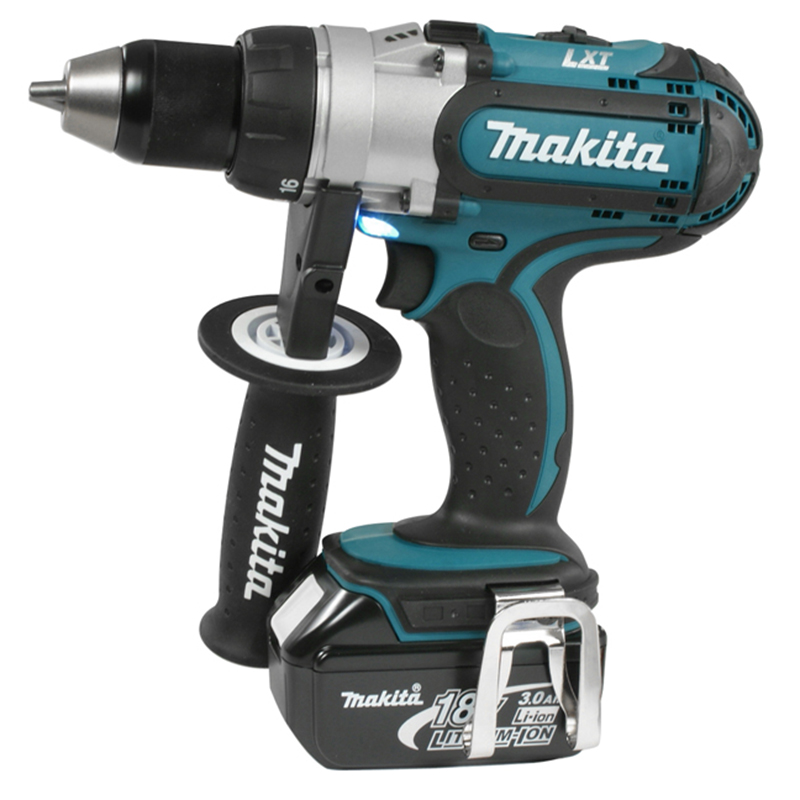

Вернемся к самому шуруповёрту. На корпусе выбито название компании «Makita». На подделке это название выполнено в виде наклейки.

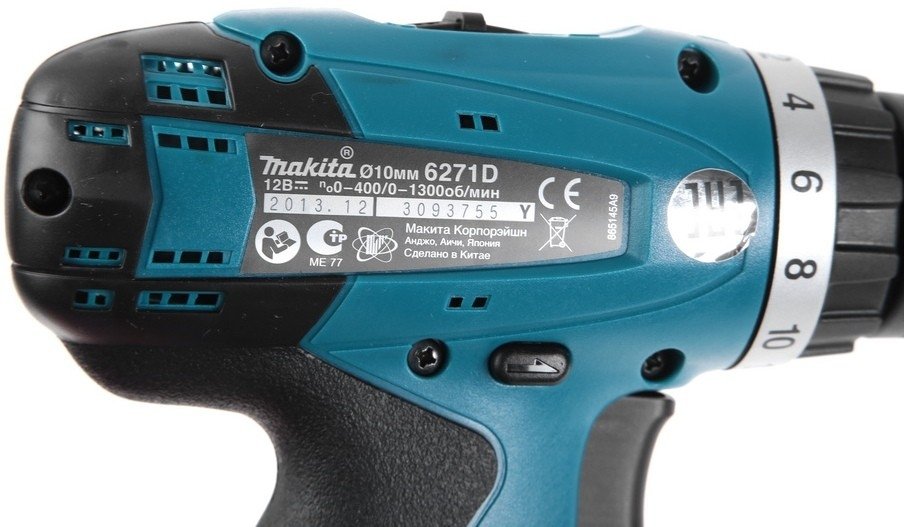

Так же на корпусе имеется серийный номер изделия. Который тоже выбить на изделии, а не приклеен или вообще отсутствует.

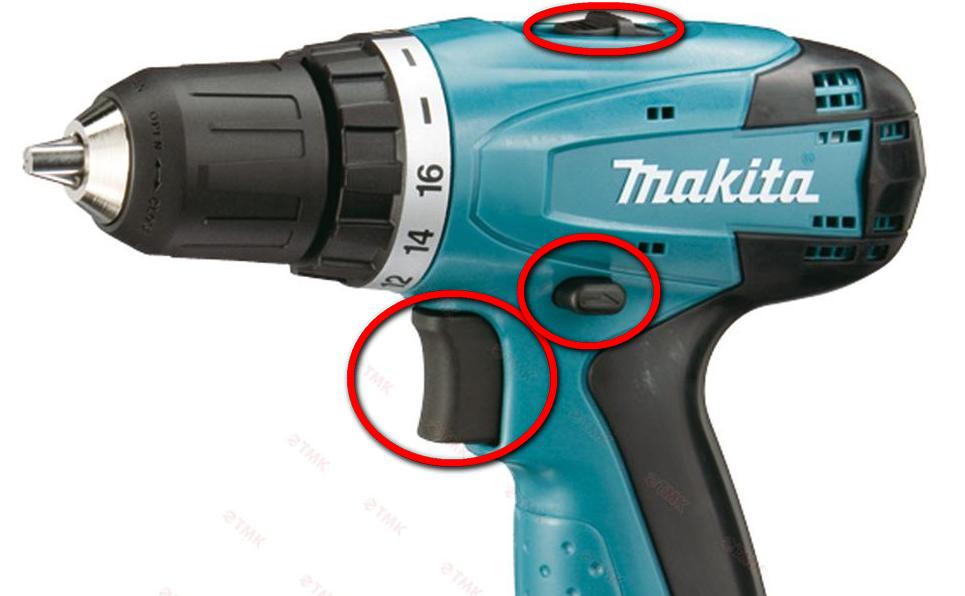

Можно обратить внимание на ручку шуруповерта.ж На ней имеется крючок для того, чтобы инструмент можно было подвешивать. На оригинале это можно сделать с двух сторон. На копии с одной.

Аккумуляторы. Так же название торговой марки обязательно будет выбито, и будет обязательно серийный номер изделия. В копия х же это как я и говорил наклейка, про серийный номер можно вообще забыть.

Зарядное устройство в основном содержит те же признаки, что и аккумуляторы.

Надеюсь теперь вопрос о том, как проверить шуруповерт Макита подделка или настоящий для вас закрыт навсегда.

4. Как проверить кнопку шуруповерта.

Проверяем работу кнопки пуска шуруповерта. Для того, чтобы нам не разбирать наш шуруповерт и понять, что действительна неисправна кнопка. Необходимо зафиксировать кнопку в рабочем положение, сделать это можно при помощи пластикового хомута. После нужно завести два провода к месту подключения питания аккумулятора. После чего подсоединить к этим проводам мультиметра и замерить сопротивление. Если сопротивление есть, которое соответствует номиналу требуемого. Значит кнопка рабочая.

Надеюсь всем пригодятся наши лайфхаки, как проверить шуруповерт.
Материал подготовил мастер Роман.
