iPod Classic. Полная разборка. Замена дисплея, жесткого диска и АКБ

iPod Classic как поменять экран самому — инструкция. Полная разборка плеера.

Шаг 1

Шаг 2

Шаг 3

Шаг 4

Шаг 5

Шаг 6

Шаг 7

Шаг 8

Шаг 9

Шаг 10

Шаг 11

Шаг 12

Шаг 13

Шаг 14

Шаг 15

Шаг 16

Продолжение статьи читайте во второй части — iPod Classic. Замена АКБ.

Источник

Простой способ замены батареи на iPod

от Игорь · 25 февраля 2017

IPod уже давно стал частью нашей повседневной жизни, однако довольно часто люди жаловались на то, что музыка зависает, и батарея плохо держит заряд. Ранее заменить аккумулятор iPod было невозможно.

Покупка новой аккумуляторной батареи

Так что, когда заряд батареи заканчивается, нужно было покупать новый iPod. Это, естественно, очень дорого. Как результат, производители начали выпуск запчастей для iPod, в том числе и аккумуляторных батарей, на любой вкус и кошелек.

Если же вы хотите немного сэкономить на покумке аккумуляторной батареи, то рекомендую сделать заказ аккумулятора в интернет магазине — http://mobilise.ru/accessories/batteries.html, где вы сможете найти аккмуляторную батарею практически для любого современного смартфона.

Есть даже аккумуляторы огромной емкости, что, по сути, дает вам гораздо больше времени на прослушивание музыки на iPod, чем первоначальная оригинальная батарейка. К тому же это еще один хороший повод заменить умирающий аккумулятор!

Разумеется, вы не хотите ломать свой плеер, чтобы вытаскивать старый аккумулятор. Неоригинальные батареи для iPod были разработаны, чтобы сделать установку как можно проще (хотя в первый раз будет сложно в любом случае).

Учитывая, что установка батарей не требует пайки, наверное, самый сложный момент – снятие корпуса и батареи, потому что в плеере нет винтов, крышка должна быть снята, чтобы получить доступ к внутренней батарее.

Не используйте отвертку, чтобы вскрыть ваш iPod, это может только навредить. Производитель выполнил свою работу даже лучше, чем можно было ожидать: новые аккумуляторы поставляются с набором инструментов, необходимых для аккуратного вскрытия вашего iPod.

Как установить аккумулятор на iPod

Ниже приведены некоторые рекомендации, как правильно установить аккумулятор. Вы наверняка откроете для себя какие-то новые шаги, помимо стандартных способов установки батареи.

• Положите ваш iPod на кусок ткани, чтобы не поцарапать его поверхность. Используя свой инструмент, вставьте его под крышку и аккуратно, медленно подденьте и снимите ее. Вы услышите щелчок, когда крышка начнет открываться. Затем вам нужно пройтись инструментом по периметру плеера, поддев крышку со всех сторон.
• IPod состоит из двух половинок. Когда вы разделите его на две части, пустую отложите в сторону.
• Внутри другой части вы увидите все внутренние компоненты. Вы должны их внимательно осмотреть и найти там батарею. Вы увидите, что она подключена к основной плате вашего iPod. Осторожно отсоедините старую батарею, потянув за конец соединителя.
• Возьмите новый аккумулятор и подключите его к разъему на плате вашего iPod. Убедитесь, что вы установите его правильно.
• Как только вы все подключили, поставьте на место крышку, нажимая на нее по краям.
• Подключите зарядное устройство, и пусть ваш новый iPod заряжается не менее 4 часов. Все новые аккумуляторы в первый раз должны получить максимальный заряд.

Теперь вы готовы наслаждаться музыкой снова!

Источник

iPod Classic Teardown

Мы разобрали этот iPod 7 сентября 2007 года.

Шаг 1

Apple выпускает два новых iPod в один и тот же день, и мы разбираем два новых iPod в один и тот же день (ну, в ту же смену).

Мы называем эту картину «готовясь к вызову».

Шаг 2

Большее руководство для большого iPod.

Кабель USB к iPod.

Вставная док-станция для регулировки толщины между моделями 80 ГБ и 160 ГБ.

Гладкий, серебристый iPod » Classic ».

Шаг 3

80 ГБ Classic и 30 ГБ видео бок о бок. Они имеют одинаковую площадь, но Классику удается похудеть, а держать больше.

Передняя часть выполнена из анодированного алюминия и слегка скошена в отличие от плоского пластикового верха Video.

Шаг 4

Ага. Здесь все выглядит так же.

Те из вас, кто ведет счет, заметят, что нам понадобилось некоторое время, чтобы попасть в этот. Почему ты спрашиваешь? Как и с лицевой панелью, Classic заменил пластиковые вкладки на металлические. Новые вкладки гораздо эффективнее, что затрудняет раскрытие дела.

Шаг 5

Аккумулятор занимает большую часть пространства Nano, но в Классическом жестком диске это король.

Шаг 6

Жесткий диск Classic начального уровня составляет 80 ГБ, что не является чем-то новым для iPod, но в то время как жесткий диск Video 80 ГБ имеет толщину 8 мм, Classic — 5 мм.

Шаг 7

Мы были удивлены, обнаружив новую металлическую пластину, поддерживающую дисплей. Возможно, это было сделано для поддержки дисплея, что делает перерыв менее вероятным?

Шаг 8

Вот все кусочки. Несколько вещей, на которые стоит обратить внимание:

Аккумулятор точно такой же, как у видео 30 ГБ.

Теперь логическая плата крепится к металлическому каркасу двумя винтами (в отличие от видео).

Новый дисплей немного тоньше, чем видео (примерно на семьдесят процентов толще).

Шаг 9

Вид на верхнюю часть платы логики.

Шаг 10

(Более симпатичный) вид нижней части платы логики.

Комментарии

Пока еще нет ниодного комментария, оставьте комментарий первым!

Также вас могут заинтересовать

Замена батареи PowerBook G4 PRAM

UTStarcom CDM8945vw Замена антенны

Замена динамика iPhone 5c

Замена материнской платы LG G Pad 10.1

Замена микрофона Drift HD 720

Замена батареи HP Pavilion x360 m1-u001dx

Вам могут помочь

Лаборатория ремонта

Атлант Сервисный Центр

AEPerson

Сломался плеер Apple?

Оставьте заявку на ремонт плеера или просто задайте вопрос мастерам и с вами свяжутся представители сервисных центров для устранения неисправности.

Оставить заявку Задать вопрос

Найти сервис-центр

Помощь в других городах

Нет возможности обратиться в сервисный центр? Тогда попробуйте починить сами с помощью пошаговых инструкций, гайдов и мануалов, которые мы собрали в одном месте.

Случайные инструкции

Замена батареи требует тонкого паяльника.

Это руководство покажет, как установить новые кнопки управления.

Это простое руководство из пяти шагов покажет вам, как заменить дисплей Element GC-1020.

Инструкции по снятию передней монтажной панели для доступа к внутренним компонентам Creative Zen V Plus.

Источник

Ipod classic аккумулятор замена

Самая частая поломка iPod Classic – это неисправность жесткого диска (HDD). Наши специалисты подготовили для вас множество интересных технических решений по апгрейду жесткого диска и замене его на более быстрые и емкие карты памяти СF, SD и дисков mSata. Так же возможна установка стандартных дисков 80/120/160 Gb.

Вторая, самая распространенная поломка айпод классик – это замена аккумулятора. Срок службы аккумулятора у большинства айпод давно вышел, именно поэтому требуется его замена для корректной и комфортной работы.

Как происходит процесс ремонта техники Apple?

Бесплатно забираем устройство курьером

После диагностики
Мы согласуем стоимость ремонта

Мы оповестим вас
о готовности
SMS или звонком

У нас работают лучшие инженеры по ремонту техники Apple.

Качество, Профессионализм, Сервис

Устали жить без любимой музыки?

Подарим вторую жизнь вашему iPod

Экспресс ремонт от 10 до 50 минут
Ремонт в день обращения

Качественный ремонт
Предоставляем гарантию на все услуги 6 месяцев

Квалифицированные инженеры
Лучшие оборудование
Многолетний опыт

Разумные сроки ремонта
Запчасти в наличии

Мое знакомство с техникой Apple началось именно с «революционера» музыкальной индустрии, плеера iPod Classic. Купил я его с рук в далеком 2009 году. Изящный компактный металлический гаджет с 80 гигабайтами памяти, крутым колесом управления и крутым звучанием.

Положительный шок! Вот первые эмоции после часа знакомства с плеером. Эти ощущения я помню до сих пор!

Моральная подготовка

В 2009 iPod Classic был завидным девайсом. Он был создан исключительно для музыки и видео, отличался сумасшедшей автономностью, никогда не зависал и не подводил. Жаль, но сейчас Apple не выпускает девайсов такого качества.

iPod обошелся мне в $120. В хорошо подуставшем состоянии. Из комплекта только зарядный шнур и сам плеер. До популяризации потоковых сервисов он он служил мне верой и правдой, успел проиграть тысячи часов музыки, но последние пару лет лежит без дела в шкафу письменного стола.

Мне сложно объяснить, чем я руководствовался. Здравым смыслом? Вряд ли. Мне просто захотелось «отблагодарить» девайс, который сумел мне показать, как выглядит хорошая техника, созданная с любовью к потребителю.

Я взялся за реставрацию и небольшой моддинг. Импровизированный подарок «старичку» iPod Classic на новый год.

Моддинг оказался весьма трудоемким, в какие-то минуты хотелось послать все к черту, но начатое нужно доводить до конца. Собравшись с силами, все же довел все до ума.

У меня нет обустроенной домашней мастерской, поэтому многие моменты приходилось откровенно «колхозить». Этот проект глупо оценивать с точки зрения рентабельности, время- и трудозатрат. Читатели, которые любят сделать что-то своими руками меня точно поймут.

Что будем делать

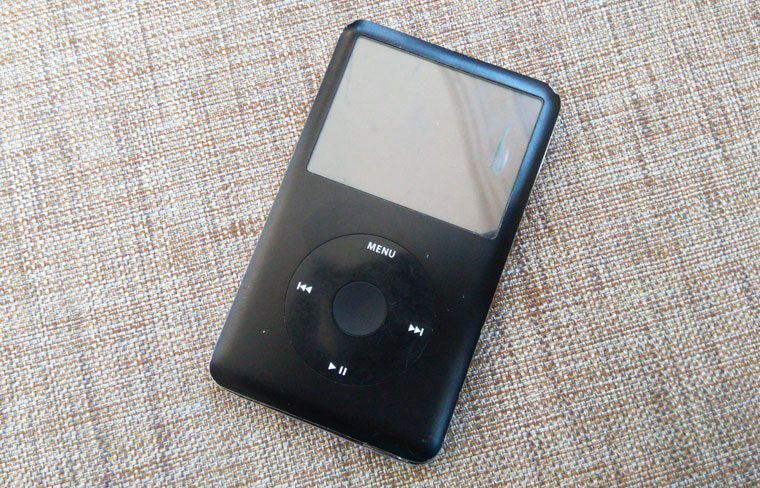

Так iPod Classic выглядел до того, как до него добрался я. В таком состоянии он был куплен, практически в таком же и сохранился.

Из очевидных проблем: исцарапанный вхлам корпус, затертое стекло, царапины и металлические заусенцы на фронтальной грани, потерявшие форму ребра, сколы краски, пыль и грязь.

Работы явно не на один час, поэтому в голове рисуем план нашего моддинга. В процессе обдумывания решено:

• выполнить полировку корпуса;
• заменить защитное стекло (а в результате это будет звучать, как — сделать защитное стекло самостоятельно);
• перекрасить корпус;
• почистить iPod.

Казалось бы, всего четыре шага, но на деле все вышло намного сложнее. Исправлять косяки потрепанного жизнью гаджета — та еще задачка.

Что понадобилось для моддинга

Как говорил выше, у меня нет оборудованной домашней мастерской. Есть лишь мечты о ее построении и натащенное за годы добро из инструментов, деталей, запчастей и прочего «хлама, который жалко выкинуть».

Для моддинга и реставрации iPod Classic что нашлось «в закромах Родины», что пришлось купить. Список того, что пригодилось, получился впечатляющий:

• Бор-машинка типа Dremel, цилиндрическая фреза, тиски;
• Паста ГОИ, точильный станок, войлочный круг, точильный круг с зернистостью 800 – 1000;
• Прозрачное оргестекло толщиной 1,5 мм;
• Крестообразная отвертка M1, пинцет;
• Обезжириватель, грунт, краска, малярный скотч, двусторонний скотч;
• Набор для разборки iPod (учитывая плачевное состояние плеера, удалось обойтись подручными средствами).

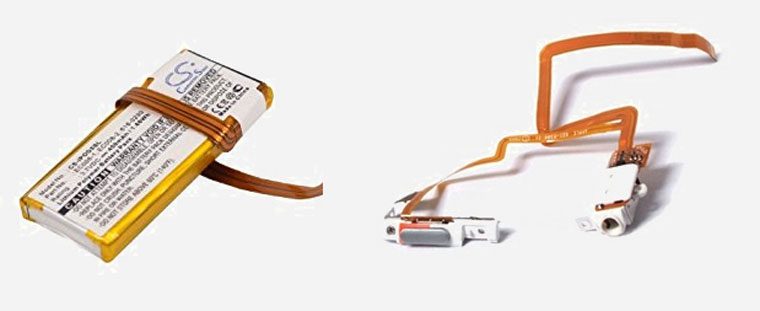

А раз придется вскрывать плеер, почему бы заодно не поменять подуставший аккумулятор и джек-порт? Сказано — сделано. За пару сотен рублей покупаем аккумулятор для iPod Classic и миниджек в сборе со всем шлейфами:

По ходу моддинга приходилось пользоваться и дополнительными инструментами, но включать их в список не буду, чтобы не пугать количеством;).

Процесс разборки iPod Classic сознательно опускаю. На эту тему есть немало вариантов (например, от iFixit). Скажу лишь, что вскрыть плеер удалось лишь после 15 – 20 минут мучений. Похоже, что внутри кто-то бывал до меня и металлические язычки, удерживающие фронтальную грань, оказались слишком загнуты.

Открывая iPod, будьте осторожны, поскольку есть риск оторвать два шлейфа, идущих от аккумулятора и аудиопорта.

Делаем защитное стекло

В трех словах дальнейшая разборка iPod Classic сводится к нескольким простым шагам:

Шаг 1. Отключаем шлейф от аккумулятора и аудиопорта.

Шаг 2. Поднимаем жесткий диск (к слову, производитель — Samsung) и отключаем его шлейф.

Шаг 3. Откручиваем шесть винтов M1 по периметру фронтальной грани. Ими удерживается дисплейный модуль и материнская плата.

Шаг 4. Осторожно отделяем корпус от материнки и дисплея.
Теперь мы получили доступ к повидавшему жизнь защитному стеклу. Состояние его ужасно, придется менять, но сперва предстоит отсоединить его от корпуса.

Без грубой силы вооружаемся бытовым феном для сушки волос и, равномерно прогревая (привет, iPad) размягчаем клей и поддеваем грифельным ножом.

Спустя несколько часов безуспешных поисков по интернет-магазинам и онлайн-барахолкам, я понял, что достать защитное стекло для iPod Classic я смогу исключительно на AliExpress. Ждать пару недель не было желания, поэтому решено было сделать его самостоятельно.

Отправляюсь в строительный магазин за листом акрила толщиной в 1,5 мм. Из него и будем делать наше стекло. Учитывая, что у оригинального стекла (а правильнее — оргстекла) есть характерные пазы по всем четырем граням, сначала была идея склеить такое стекло из двух тонких пластин.

Но учитывая сложность в поклейке, я все же решил выбрать вариант снятия фаски фрезой. К слову, это самый сложный этап всего ремонта.

Зафиксировав удлинитель с бор-машины, установив фрезу в тисках, движение за движением, микрометр за микрометром снимаю фрагменты оргстекла, придавая нужную мне форму.

Процесс изготовления стекла рутинный и монотонный: меряем оригинальное, размечаем приобретенный кусочек оргстекла, неспешно снимаем одну грань, перематываем строительным скотчем, чтобы не исцарапать, примеряем, делаем следующую грань.

Запоров три куска стекла, натренировавшись работать с этим капризным материалом, я все сумел максимально точно повторить контуры оригинального оргстекла iPod Classic.

Эврика! Получилось очень неплохо. Результатом доволен. Примерка показала, что стекло садится идеально.

Оргстекло не прощает ошибок. Одно неверное движение и придется полностью переделывать заготовку. В условиях отсутствия адекватных направляющих и фрезера сделать эту процедуру оказалось титанически сложно. Но, Геракл доволен;)

Полируем корпус

Царапины и отсутствие былого блеска стальной крышки iPod Classic откровенно расстраивают. К счастью, при отсутствии существенных вмятин и глубоких царапин (а у меня как раз такой случай), можно все быстро исправить.

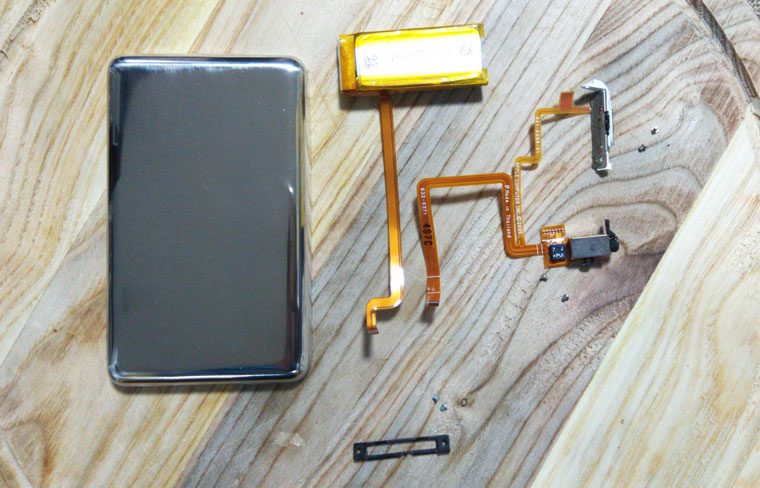

Предварительно откручиваем шесть винтов (по паре на деталь) с модуля

Ну, как быстро. Минут за 30. Упорно и вдумчиво шлифуя на сверлильном станке с установленным шлифовальным кругом и зеленой пастой ГОИ.

Прямо во время вращения круга натираем его пастой, а затем плавными движениями в одном направления шлифуем корпус. Главное — не переусердствовать и не стереть лазерную гравировку.

Извращаться с приданием зеркального блеска полировкой на коже и применением прочих нанотехнологий не будем. Впереди еще и так много работы. Результат порадовал и без того.

Красим фронтальную грань

Черный корпус при неаккуратном обращении превращается в откровенно унылое зрелище. Apple стоит отдать должное — многослойная покраска на уровне, но годы и множественные падения берут свое.

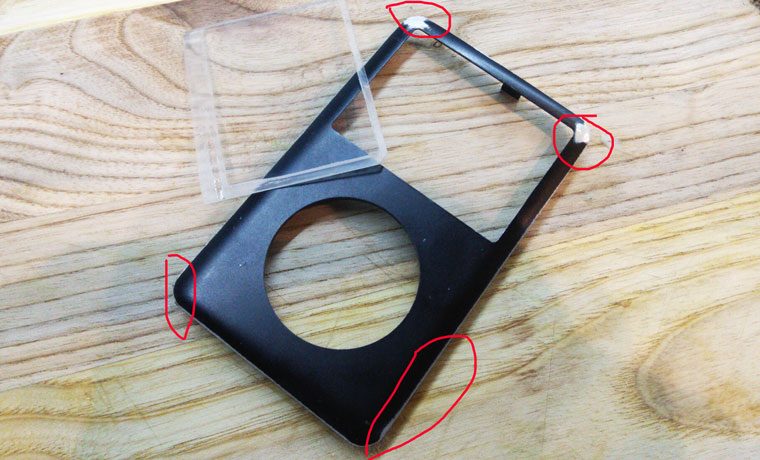

Последствия грубой разборки плеера (не моей) привели к появлению заусенцев. Алюминий — мягкий металл, поэтому любое умеренное механическое воздействие плачевно сказывается на состоянии корпуса гаджета.

В моем случае iPod Classic пришлось хорошенько «заточить» на мелкозернистом круге, счесав заусенцы и неровности, исправив помявшиеся углы, а затем придав окончательную форму вручную наждачной бумагой. Ей же безжалостно проходимся по черному покрытию, делая его матовым.

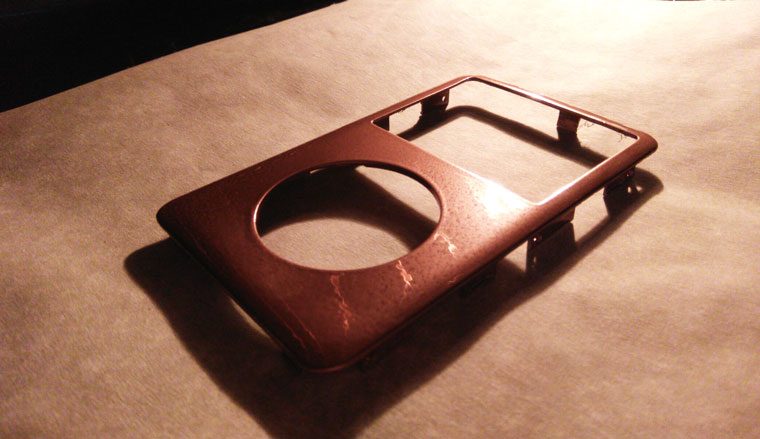

Дальше лакокрасочные работы. Описывать весь процесс не буду — кто из нас не держал баллончик краски в руках? Обезжириваем, наносим два слоя грунта, а потом два слоя бронзовой краски. Ведь у нас же моддинг, как без смены цвета?

Для быстрого затвердевания краски, после просушки на воздухе в течение нескольких часов, отправляем в духовку. Сушим в течение 1,5 – 2 часов при температуре 60 градусов, поместив корпус на пергаментную бумагу.

После такого кулинарного сеанса краска не берется к рукам и твердеет. Можете не бояться, что при надавливании на свежем слое краске останутся ваши отпечатки.

Фронтальная часть корпуса iPod Classic готова. Приступаем к очистке и сборке.

Пару советов

В процессе моддинга пришлось столкнуться с несколькими моментами, знание которых поможет читателям, которые решатся на подобное безумие.

• При работе с оргстеклом не перегревайте его. Постарайтесь купить оргстекло толщиной в 1,4 – 1,5 мм, это значительно облегчит дальнейшую сборку.
• Если случайно поцарапали оргстекло, приготовьтесь к утомительной процедуре шлифовки. Наждачная бумага зернистостью 1000 и 2000, паста ГОИ, войлок и WD вам в помощь. Избавиться от царапины можно, вооружившись терпением.
• Наносите краску постепенно. Первые слои лишь мимолетным движением баллона. Избыток краски приведет к потекам и вам придется долго возиться с растворителем, дабы убрать краску для повторного нанесения.
• Резать оргстекло можно либо раскаленным ножом, либо обычной ножовкой, затем придавая нужные размеры при помощи точильного станка.
• После фрезеровки желательно доработать пазы напильником.
• Будьте осторожнее с суперклеем – он разъедает оргстекло. Лучше используйте двусторонний скотч. В iPod Classic его предостаточно.
• Все шлейфы зафиксированны посредством откидного механизма. Откидываете миниатюрную планку и вытаскиваете шлейф. Шлейф аккумулятора отключается посредством поднятия пластикового держателя вверх.
• Ни в коем случае не красьте кольцо управления Wheel. В противном случае сенсор перестанет реагировать на прикосновения.

Соблюдение этих рекомендаций позволит вам избежать ошибок. Некоторые из них я все же совершил, за что вынужден был потратить драгоценное время.

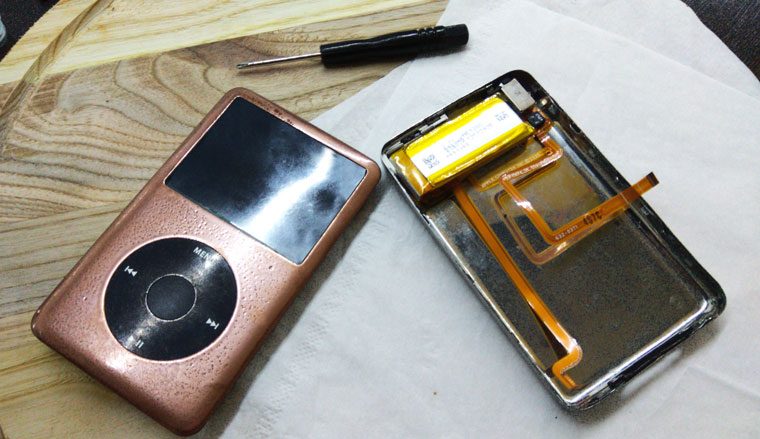

Сборка и готовый результат

Воспользовавшись двусторонним скотчем, устанавливаю защитное стекло, обклеив его по периметру и удалив строительным ножом излишки. На двусторонний скотч устанавливаем и новый аккумулятор.

Ватными тампонами и ушными палочками при помощи спирта прочищаем внутренности

Сборка iPod Classic проблем не вызывает. Намного проще, чем разборка. Совет для тех, кто решится вскрывать iPod: убедитесь, что на корпусе не слишком отогнуты металлические лапки. Прижмите их кончиком отвертки, иначе закрыть корпус будет крайне сложно, а открыть в дальнейшем и вовсе невозможно.

На моддинг было потрачено два полных вечера. В перерывах между работой и до поздней ночи я постепенно двигался к сложившемуся в голове «идеальному» iPod Classic.

Многие из читателей наверняка скажут: «К чему столько геморроя, заказал бы готовый корпус и всех делов». Друзья, сохранить оригинальные комплектующие, облагородив их, намного приятнее.

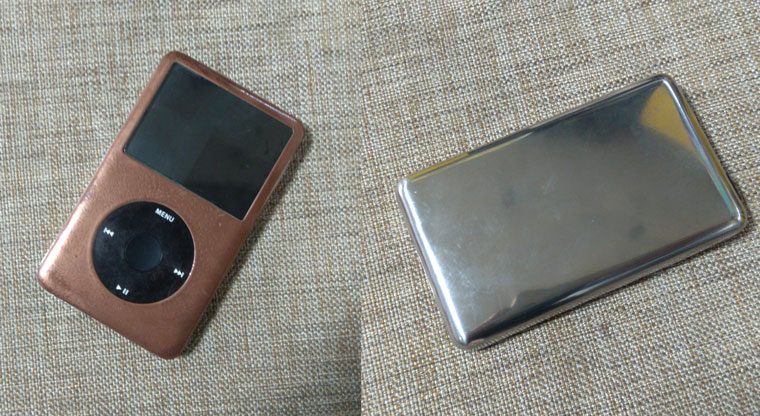

Лично меня результат порадовал.

Мой первый гаджет с логотипом Apple получил вторую жизнь. И все усилия явно стоили того. Бронзовый iPod Classic, в котором каждый миллиметр обработан собственными руками. Самобытно, без необходимого оборудования и, как говориться, «на коленке». Но ведь история подтверждает, что все большие проекты начинаются именно так;).

(5.00 из 5, оценили: 2)

Ремонт iPod Classic делают, когда устройство перестает работать по разным причинам. Упал, разбился экран, появились проблемы с жестким диском, кнопками или аккумулятором. Не беспокойтесь, все эти поломки поддаются ремонту в сервисном центре Apple Pro! iPod Classic — самый популярный плеер Apple в мире, очень многие меломаны каждый день пользуются им. Со временем батарея iPod расходует свой ресурс, она перестает держать зарядку и нуждается в замене. При постоянном ношении, iPod Classic легко может выскользнуть из рук и разбиться, попасть в воду, или попросту сильно поцарапаться.

Доверьтесь профессионалам — все Ваши проблемы с плеером будут решены, стоит лишь заказать ремонт iPod Classic московском сервисе Apple Pro! Просто свяжитесь с нами и приходите на бесплатную диагностику, чтобы узнать точную стоимость и сроки ремонта!

Выбирая ремонт iPod >

Быстрая диагностика iPod classic от 15 минут.

Ваш iPod classic попадет в руки квалифицированного специалиста.

Проверенный поставщик качественных запчастей.

Действует 100 дней на выполненные работы.

Накопительная система скидок до 15%!

Цены на ремонт iPod classic

Все указанные цены включают стоимость работы и запчастей!

Вид работ	Стоимость	Время *
Восстановление ПО iPod, Обновление прошивки iPod

Айпод показывает «Подключитесь к iTunes», требуется восстановление iOS

900 Р 30 минут Ремонт и восстановление после влаги

Чистка iPod после попадания влаги от 3 часов, дальнейшая диагностика от 1 до 5 рабочих дней.

от 1500 Р от 3 часов Замена аккумулятора iPod Classic

Аккумулятор не держит заряд.

2500 Р Развернуть цены Свернуть Ремонт кнопок включения, громкости. Замена шлейфов iPod Classic Ремонт колеса Click Wheel

Кнопки джойстика не работают.

2500 Р //–> 2500 Р Замена кнопки блокировки (Hold)

Кнопка блокировки/включения не работает

2500 Р //–> 2500 Р Замена разъема наушников iPod

Нет звука в одном из наушников, посторонний предмет невозможно извлечь

2500 Р //–> 2500 Р Замена разъёма зарядки iPod Classic

Замена разъёма Dock зарядки iPod classic

2500 Р //–> 2500 Р

* Указанное время работы является ориентировочным, не включает время на приемку, зарядку и полную проверку оборудования.

** Скидки на данный вид работ не распространяются. Кол-во запчастей ограничено.

Убедительная просьба перед обращением в наш сервисный центр полностью заряжать ваше оборудование. Все указанные цены являются окончательными, включают стоимость работ по замене и стоимость запчастей. Не является публичной офертой.

Неисправность не указана в списке? Просто наберите номер 8 (495) 580-97-76 и мы поможем Вам!

5% скидка по записи

Выберите модель вашего iPod

Причины поломок iPod Classic

Этот музыкальный плеер Apple весьма надежен и долговечен. Большая часть поломок связана с неосторожностью самих пользователей, или естественным износом деталей от старости. «Уронил iPod Classic»— одна из самых распространенных причин поломки, в результате которой разбивается экран, перестают работать кнопки, деформируется, царапается корпус. Кроме того, при ударе может пострадать жесткий диск iPod Classic, понадобится восстановление и сохранение данных. В других случаях плеер заливают жидкостью (чай, кофе, алкоголь), или он падает в воду. После этого, нужно срочно провести чистку и восстановление устройства после попадания влаги! Вы также можете заменить аккумулятор iPod Classic в нашем сервисе в Москве! Звоните и приходите на диагностику!

Ремонт экрана iPod Classic, замена аккумулятора, восстановление после воды

Если на дисплее iPod Classic трещины, сколы, пятна — необходим ремонт (замена) экрана. Такое часто случается если плеер Apple упал, ударился о твердую поверхность, на него наступили. В результате стекло iPod Classic (экранный блок) разбивается, перестает нормально работать, теряет эстетический внешний вид. В сервисном центре Apple Pro в Москве и СПб, Вам доступна быстрая и недорогая замена оригинального экрана iPod Classic разных поколений. А также замена аккумуляторной батареи iPod Classic, восстановление плеера после попадания воды, ремонт джойстика, разъема наушников, замена корпуса, программная прошивка (ОС). После падения также возможны проблемы с жестким диском iPod Classic, которые мы успешно устраним, сохранив все данные!

Кратчайшие сроки и лучшая цена на ремонт iPod Classic

Не секрет, что за ремонт iPod Classic берутся далеко не все сервисные центры! Причина в довольно сложных работах, наряду с отсутствием запчастей для этих плееров. Наш сервис Apple Pro в Москве, специализируется на ремонте iPod всех моделей, в частности Classic! Большой опыт наших инженеров, а также собственный склад запчастей iPod Classic, дает сервису возможность осуществлять ремонт любой сложности в самые краткие сроки! Свяжитесь с нами уже сегодня и убедитесь что ремонт iPod Classic может быть быстрым, качественным, недорогим!

Источник
