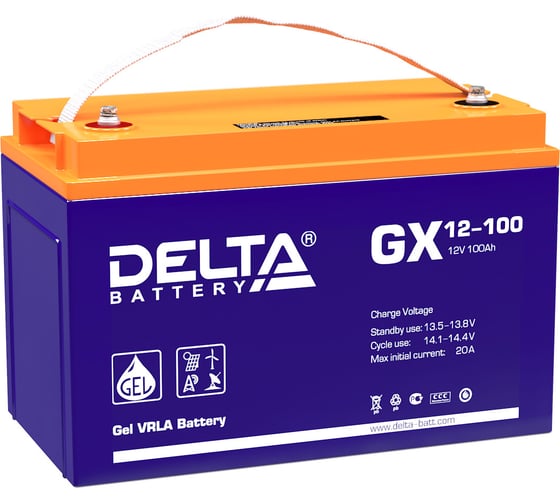

Все об аккумуляторе Delta GX 12-100

Общие сведения

Свинцово-кислотный аккумулятор Delta GX 12-100 (12 В, 100 Ач) выполнен по технологии с гелевым электролитом (GEL) и имеет клапанное регулирование внутреннего давления (VRLA). В качестве электролита выступает загущенный раствор серной кислоты (композитный гель). Это обеспечивает устойчивость аккумулятора к глубокому разряду и высокую температурную стабильность, повышает число циклов заряда/разряда и продолжительность работы в тяжелых режимах систем на базе возобновляемых источников энергии.

Предназначен для работы как в буферном, так и в циклическом режимах. Герметизированный и необслуживаемый, долив дистиллята не требуется. Расчетный срок службы 10-12 лет. Сертифицирован на территории РФ.

Где используется

• в источниках бесперебойного питания
• в системах связи и телекоммуникаций
• в автономных системах электроснабжения
• в системах солнечной и ветроэнергетики

Конструкция и особенности

Элемент	Материал
Положительная пластина	Диоксид свинца
Отрицательная пластина	Свинец
Контейнер и крышка	ABS
Клапан	Каучук
Клеммы	Медь
Электролит	Серная кислота (в виде геля)

• Обладает устойчивостью к глубоким разрядам
• Широкий температурный диапазон работы
• Имеет высокую удельную энергоемкость
• Имеет низкую величину саморазряда
• Герметизирован, утечка электролита исключена
• Внутренняя рекомбинация газов с высокой эффективностью
• Не требует технического обслуживания и контроля уровня электролита
• Может эксплуатироваться в любом положении
• Имеет корпус, выполненный из негорючего пластика ABS
• Соответствует требованиям UL, IEC, Гост Р
• Не имеет ограничений на перевозку воздушным транспортом

Габариты и тип клемм

Длина, мм	330
Ширина, мм	171
Высота, мм	215
Полная высота, мм	220
Вес, кг (± 3 %)	32

Технические характеристики

Номинальное напряжение	12 В
Число элементов	6
Срок службы	10-12 лет
Номинальная емкость (25 °С)
10 часовой разряд (10 А; 10,8 В)	100 Ач
5 часовой разряд (17,5 А; 10,5 В)	87,5 Ач
1 часовой разряд (62,5 А; 9,9 В)	62,5 Ач
Внутреннее сопротивление полностью заряженной батареи (25 °С)	5 мОм
Макс. разрядный ток (25 °С)	900 А (5 с)
Саморазряд (в месяц при 20 °С)	3 % емкости

Рабочий диапазон температур
Разряд	-20 °C

60 °C Заряд -10 °C

60 °C Хранение -20 °C

60 °C Метод заряда: заряд постоянным напряжением (25 °C) Циклический режим (14,28 В — 14,52 В) Макс. зарядный ток 30 А Температурная компенсация 30 мВ/°С Буферный режим (13,38 В — 13,68 В) Температурная компенсация 19,8 мВ/°С

Разряд постоянным током, А (при 25 °С)

5 мин	10 мин	15 мин	30 мин	45 мин	1 ч	3 ч	5 ч	10 ч
9,60 В	314	229	185	108	80,5	66,2	27,9	19,0	10,8
9,90 В	296	221	178	104	78,7	62,5	27,7	18,3	10,6
10,2 В	270	200	164	96,0	73,0	61,5	27,2	18,0	10,5
10,5 В	242	187	153	93,0	71,3	60,5	26,9	17,5	10,3
10,8 В	221	175	143	91,0	70,0	57,4	25,3	17,2	10,0

Разряд постоянной мощностью, Вт (при 25 °С)

5 мин	10 мин	15 мин	30 мин	45 мин	1 ч	3 ч	5 ч	10 ч
9,60 В	3282	2352	1926	1194	900	744	316,8	214,8	122,4
9,90 В	3102	2274	1890	1128	876	708	307,2	212,4	121,8
10,2 В	2868	2160	1794	1098	822	684	305,4	210,0	120,6
10,5 В	2646	2118	1764	1062	804	666	294,6	206,4	119,4
10,8 В	2490	1974	1674	1026	786	624	291,0	204,0	115,8

Хранение и подготовка к эксплуатации

Хранить батареи Delta GX 12-100 необходимо в сухом помещении вдали от прямых солнечных лучей.

Из-за саморазряда доступная емкость с течением времени уменьшается. Процесс представлен на рис. 1.

Долгое пребывание в разряженном состоянии приводит аккумулятор к преждевременному выходу из строя, поэтому рекомендуется проводить уравнительный заряд раз в 6 месяцев (см. раздел «Уравнительный заряд»). Если температура воздуха в помещении выше 20 °C, то может потребоваться более частый заряд. В течение срока хранения допускаются максимум два таких подзаряда, затем рекомендуется использовать батарею в поддерживающем режиме.

Перед первым использованием необходимо убедиться в отсутствии механических повреждений и следов кислоты на корпусе аккумулятора, а затем полностью зарядить его в сухом помещении при температуре 20 °С.

Эксплуатация

Рекомендуемая температура эксплуатации 22 °С ± 1 °С. С повышением температуры возрастает электрохимическая активность аккумулятора, а при понижении она падает, поэтому с увеличением температуры окружающей среды емкость увеличивается, а при понижении – уменьшается. Эта закономерность представлена на рис. 2.

Разряд

Предельная величина конечного напряжения разряда зависит от тока разряда. Нельзя разряжать батарею ниже заданного значения конечного напряжения. Также не следует допускать разряд аккумулятора больше, чем на номинальную ёмкость. После полного или частичного разряда необходимо немедленно зарядить аккумуляторную батарею.

Заряд

Для герметизированных батарей наиболее часто применяется метод заряда – заряд постоянным напряжением. График заряда аккумулятора Delta GX 12-100 при постоянном напряжении представлен на рис. 3.

В циклическом режиме подключенное оборудование получает питание только от батареи. Когда будет исчерпан ресурс аккумулятора, оно выключится. В данном режиме диапазон зарядного напряжения 14,28–14,52 В.

В буферном режиме источник постоянного тока не полностью обеспечивает ток питания потребителя. Ток нагрузки периодически превышает номинальную мощность источника постоянного тока, и аккумулятор забирает на себя эти временные максимумы нагрузки. Это означает, что батарея не обладает неизменным полным зарядом. В данном режиме диапазон зарядного напряжения должен быть 13,38–13,68 В.

Уравнительный заряд

После глубокого разряда или после хронического недозаряда аккумулятора требуется особый уравнительный режим заряда. Этот режим предусматривает заряд с постоянным напряжением не более 14,4 В (2,4 В/эл.) не дольше 48 часов.

Уравнительный заряд окончен, если ток заряда не меняется в течение 2 часов. Зарядный ток в начальный момент времени не должен превышать 20 % от номинальной емкости, т. е. 40 А (с течением времени заряда ток снижается).

При превышении максимальной температуры аккумуляторных батарей в 50 °С заряд следует прекратить или переключиться в поддерживающий режим, для снижения температуры.

Зависимость напряжения заряда от температуры

При изменении температуры в пределах от 15 °С до 25 °С температурная компенсация обязательной не является. Если же температура отклоняется от указанных значений надолго, то требуется корректировка напряжения заряда.

Термокомпенсация напряжения составляет 30 мВ/°С для циклического режима и 19,8 мВ/°С для других режимов.

При работе аккумуляторов в составе автоматизированной системы допускается проводить корректировку зарядного напряжения при отклонении температуры от значения 22 °С на каждый градус.

Срок службы аккумулятора

Расчетный срок службы Delta GX 12-100 в циклическом режиме – 1400 циклов при 30 % глубине разряда, в буферном – 10-12 лет. Фактический срок службы может существенно отличаться от указанных значений.

Признаком окончания срока службы свинцово-кислотного аккумулятора является снижение его фактической емкости при номинальной температуре до уровня 80 %. Т.е. если значение емкости Delta GX 12-100 составляет 80 Ач при температуре 22 °C ± 1 °С, то его необходимо заменить. Дальнейшая эксплуатация многократно ускорит ухудшение параметров.

На реальный срок службы могут влиять многие факторы.

Для циклического режима эксплуатации важной является глубина разряда. Глубокий разряд ускоряет процесс сульфатации пластин, и конец службы аккумулятора наступает быстрее. Зависимость количества циклов от глубины разряда продемонстрирована на рис. 4.

Для буферного режима особенно важна скорость коррозии электродов. С течением времени происходит естественное окисление свинцовых решеток, которое приводит к постепенному сокращению доступной емкости, и в итоге наступает конец срока службы. Зависимость емкости батареи от времени представлена на рис. 5.

Источник

Батарея аккумуляторная Delta GX 12-100

• Емкость аккумулятора: 100 А*ч
• Технология: GEL
• Выходное напряжение: 12 В
• Габариты: 330х171х220 мм
• Вес: 32 кг

Все характеристики

Спишите до 8938 р. бонусами Начислим 223 бонуса

• В вашем городе:1 шт.
  На складе: 1 шт.
• Самовывоз: сегодня, из 1 магазина
• Курьером: завтра, от 390 р.

Батарея аккумуляторная Delta GX 12-100 используется в системах солнечной и ветроэнергетики, источниках бесперебойного питания, объектах связи. Батарея изготовлена по технологии GEL. Аккумулятор предназначен для работы как в буферном, так и в циклическом режимах. Корпус выполнен из огнестойкого пластика ABS. Батарея необслуживаемая, не требует долива воды.

Технические характеристики аккумулятора Delta GX 12-100

• *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

• Китай — страна производства

Информация об упаковке

• Единица товара: Штука
• Вес, кг: 32,00
• Длина, мм: 330
• Ширина, мм: 171
• Высота, мм: 220

Документация

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Источник

Аккумуляторная батарея Delta GX 12-100 (12V 100Ah)

Наведите на картинку для увеличения

Герметизированный, необслуживаемые свинцово-кислотные аккумуляторы DELTA GX 12-100 емкостью 100 Ач, изготовлен по технологии GEL. В качестве электролита используется композитный гель — загущенный раствор серной кислоты, что обеспечивает устойчивость аккумуляторов Delta GX к глубоким разрядам и высокую температурную стабильность, а также увеличивает число циклов заряда/разряда, и продолжительность работы в тяжелых режимах систем на базе возобновляемых источников энергии. Аккумуляторы предназначены для работы как в буферном, так и в циклическом режимах. Рекомендуются для применения в автономных энергосистемах, а также совместно с системами на базе альтернативных источников энергии.

Технические характеристики аккумулятора DELTA GX 12-100

Общие параметры

• Номинальное напряжение: 12 В
• Число элементов: 6
• Срок службы: 15 лет
• Номинальная емкость (25°С):
• 10 часовой разряд (10 А; 1.75 В/эл): 100 Ач
• 5 часовой разряд (18 А; 1.75 В.эл): 88 Ач
• 1 часовой разряд (63 А; 1.75 В.эл): 63 Ач
• Саморазряд: 3% емкости в месяц при 20 °С
• Внутреннее сопротивление
  полностью заряженной батареи (25°С): 5 мОм

Рабочий диапазон температур

• Разряд: -20 +60 °С
• Заряд: -10 +60 °С
• Хранение: -20 +60 °С
• Макс. разрядный ток (25°С): 900 А(5с)
• Циклический режим: (2.35-2.4 В/эл)
• Макс. зарядный ток: 20 А
• Температурная компенсация: 30 мВ/°С
• Буферный режим: (2.25-2.3 В/эл)
• Температурная компенсация: 20 мВ/°С

Сферы применения

• Источники бесперебойного питания
• Системы связи и телекоммуникаций
• Системы солнечной и ветро энергетики
• Автономное электроснабжение

Расположение и тип клемм

Особенности

• Технология AGM + GEL;
• Продолжительный срок службы;
• Устойчивость к глубоким разрядам;
• Температурная стабильность характеристик;
• Исключены утечки кислоты, гарантирована безопасная эксплуатация;
• Отсутствует газовыделение, достаточно естественной вентиляции;
• Нет необходимости в контроле уровня и доливе воды;
• Корпус аккумулятора выполнен из пластика ABS, не поддерживающего горение;

Габариты (±1 мм)

• Длина, мм: 330
• Ширина, мм: 171
• Высота, мм: 215
• Полная высота, мм: 220
• Вес (±3%), кг: 32

Срок службы аккумулятора

Срок службы в буферном режиме

Буферный режим эксплуатации — режим, при котором электропитание осуществляется постоянно, при этом батарея служит буфером между электросетью и электроприбором. В этом режиме аккумулятор почти постоянно находится в заряженном состоянии. Разряды случаются редко. Период эксплуатации в буферном режиме в значительной степени зависит от температуры, при которой осуществляется буферный режим заряда. При низкой температуре заряда этот период увеличивается (10°C

20°C), а при высокой (> 20°С) сокращается.
Работа в блоках ИБП, UPS, резервное питание ОПС и видеонаблюдение — это буферный режим эксплуатации.

Срок службы в циклическом режиме

Циклический режим работы это регулярный «заряд-разряд». Срок эксплуатации в данном случае зависит от количества циклов заряда-разряда и в значительной мере зависит от глубины разряда, которой подвергается аккумуляторная батарея в течении каждого цикла. Отношение различного числа циклов к глубине разряда продемонстрировано на графике.
Работа в системах альтернативного электроснабжения, совместно с солнечными батареями — это циклический режим эксплуатации.

Разряд постоянным током, А (при 25 °С)

Разряд постоянной мощностью, Вт/эл-т (при 25 °С)

Эксплуатация аккумуляторной батареи серии GX

Разряд аккумулятора

Минимальная величина конечного напряжения для Delta GX 12-100 составляет 9.60В. Разряд батареи ниже данного значения приведет к необратимым последствиям. Важно понимать, что при разряде аккумулятора свинец, из которого сделаны пластины аккумулятора, посредством химической реакции преобразуется в сульфат свинца. Чем глубже разряд аккумулятора, тем большая часть свинца будет преобразована в сульфат. При заряде аккумуляторной батареи происходит обратная реакция – сульфат свинца переходит в состояние свинца. Но . не весь сульфат можно вернуть обратно, это называется старением аккумуляторной батареи.

Нельзя разряжать аккумулятор током выше максимально допустимого (см. параметр «Максимальный разрядный ток» во вкладке «Характеристики»). Результатом таких сильных токов может стать, обрыв внутренних связей между клеммами аккумулятора и пластинами. Также важно не допускать разряд аккумулятора больше, чем на номинальную емкость.

Заряжайте аккумулятор сразу после его эксплуатации, даже если он разряжен не полностью. Сульфат свинца, образовавшийся после разряда аккумулятора, довольно быстро «костенеет», и если оставить аккумулятор в разряженном состоянии более чем на 2-3 дня, на пластинах образуется «корка» из нерастворимого сульфата – сульфатация. Такой аккумулятор придет в негодность, и данный вид неисправности не является гарантийным случаем.

Заряд аккумулятора

От того, как правильно заряжается аккумулятор, зависит продолжительность его службы. Ток заряда, равный 10% от емкости заряжаемого аккумулятора, считается оптимальным. При заряде таким током аккумулятор должен зарядиться за 10 часов. Можно увеличить ток заряда аккумулятора для ускорения времени заряда, при этом величина зарядного тока не должна превышать 20% от емкости АКБ.

При нагреве аккумулятора выше температуры 50°С необходимо приостановить заряд или сменить режим на поддерживающий.

Об особенностях заряда аккумулятора в зависимости от режима его работы, а также о том, что такое уравнительный заряд и как его проводить, читайте в «Инструкции по эксплуатации» (см. вкладку «Документация»). Информация о влиянии на заряд батареи температуры, времени и тока заряда приведена во вкладке «Разрядные таблицы».

Химическая реакция и механизм рекомбинации

Химическая реакция, протекающая в аккумуляторе при заряде/разряде, описывается формулой:
PbO2 + 2H2SO4 + Pb Разряд/Заряд PbSO4 + 2H2O
При заряде кислород, проходя через сепаратор от положительной пластины, вступает в реакцию с активным веществом отрицательной пластины с образованием оксида свинца: 2Pb + O2 → 2PbO.
Оксид свинца, в свою очередь, вступает в реакцию с серной кислотой: 2Pb + 2H2SO4 → 2PbSO4 + 2H2O.
Сформировавшийся на отрицательной пластине сульфат свинца восстанавливается кислородом до свинца с образованием серной кислоты: 2PbSO4 + 2H2 → 2Pb + 2H2SO4.
Если упростить описанные выше уравнения, то получается следующее: 2H2 + O2 → 2H2O.

Безопасность и долговечность АКБ Delta GX

В процессе эксплуатации АКБ Delta GX 12-100 не выделяет никаких вредных для здоровья веществ благодаря герметичному корпусу. Поэтому она не нуждается ни в отдельном помещении, ни в дополнительной вентиляции, и может использоваться в жилых помещениях. Батарея пригодна для работы как в циклическом, так и в буферном режиме.

Расчетный срок эксплуатации увеличен до 15 лет.

Герметизированные стационарные батареи не требуют долива дистиллята на протяжении всего срока службы. Вскрытие крышки и герметизирующего клапана категорически запрещено и ведет к повреждению аккумуляторной батареи. Герметизация батарей проводится посредством использования клапана, обеспечивающего сброс избыточного давления газов в аккумуляторной батарее для предотвращения ее деформации.

Транспортировка аккумуляторных батарей серии Delta GX

Аккумулятор Delta GX 12-100 является полностью герметизированным, поэтому утечка из него электролита (кислоты) невозможна. Допускается транспортировка данного аккумулятора в любом удобном положении (вертикальном или горизонтальном). Для аккумуляторов Delta GX 12-100 отсутствуют ограничения на перевозку по автомобильным дорогам, а также воздуху, морю и железным дорогам (см. паспорт MSDS во вкладке «Документация»).

Важно всегда соблюдать меры предосторожности во время загрузки/разгрузки и транспортировки аккумуляторов!
