Снятие аккумуляторной батареи
Перед снятием аккумуляторной батареи убедитесь, что у вас зафиксирован код магнитолы для защиты от кражи. При снятии батареи стирается память всех электронно-запоминающих устройств автомобиля.
Последовательность работ
1. На седане снимите подушку заднего сиденья, на универсале откиньте заднее сиденье вперед.

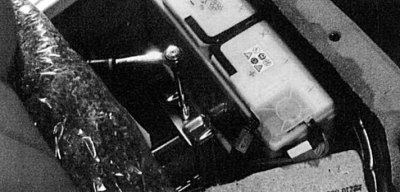

Рис. 9.11. Для демонтажа батареи сначала снимите провод с отрицательной клеммы, затем с положительной
2. Снимите провод с отрицательной клеммы аккумуляторной батареи, чтобы при дальнейших работах не случилось короткого замыкания (рис. 9.11).
3. Снимите провод с положительной клеммы аккумуляторной батареи.
4. Выньте вентиляционную трубку (если она установлена).
5. Отверните и выньте болт крепления нижней части батареи.
6. Выньте батарею.
7. При последующей установке следите за надежным креплением батареи (тряска во время движения может повредить свинцовые электроды батареи).
8. Сначала присоедините положительную клемму, затем отрицательную. Перепутать клеммы проводов невозможно, поскольку контакты полюсов батареи имеют разный диаметр.
9. Установите на место вентиляционную трубку (если она предусмотрена).
10. Нанесите на клеммы специальный состав или вазелин.
Источник
Аккумулятор Mercedes-Benz W210 c 1995 гг.
Во всех моделях Е-класса аккумулятор располагается на правой стороне автомобиля под задним сиденьем. После поднятия сидений (седаны) или откидывания правого заднего сиденья (Т-модели) аккумулятор станет доступным под дополнительным покрытием. В моторном отсеке находится контрольный вывод для замера мощности аккумулятора. Он помечен символом «+».
По аналогии с седанами аккумуляторная батарея в Т-моделях также размещена на правой стороне автомобиля под задними сиденьями. 1 Аккумулятор, 2 Провод на массу (-), 3 Трубка для отвода газов, 4 Крепление основания аккумулятора, 5 Коробка с предохранителями.
Шесть в ряд подключенных элементов являются сердцем 12-вольтовой автомобильной аккумуляторной батареи. Отдельный элемент состоит из комбинации положительных и отрицательных пластин, которые химическим путем производят напряжение около двух вольт. Пластины, в свою очередь, состоят из решеток, изготовленных из свинцовосурьмяного сплава, которые залиты активной массой. На сторонах положительной пластины находится перекись свинца, реагент отрицательных пластин — чистый свинец. Между ними находится сепаратор. Он разделяет обе пластины между собой, однако аккумуляторная жидкость (электролит) может циркулировать через микроскопические поры. Электролит является токопроводящей жидкостью, которая почти на 37% состоит из концентрированной серной кислоты и 67% дистиллированной воды.
Проверка уровня электролита в аккумуляторе, уход за контактами
Аккумулятор находится на правой стороне автомобиля под задними сиденьями. Он в значительной степени не требует технического обслуживания. Несмотря на это необходимо регулярно контролировать уровень электролита в аккумуляторе. Электролит представляет собой серную кислоту, которая разбавлена дистиллированной водой. Очень высокие температуры или дефектный регулятор напряжения, однако, могут приводить к потерям воды в аккумуляторе. Также и саморазрядка (продолжительное время стояния) или сильная разрядка при не выключенном мощном токопотребителе (например, холодильный узел в прикуривателе) могут привести к этому. Доливайте необходимый объем только дистиллированной водой — водопроводная вода, как и кипяченая вода, содержит токопроводяшие соли и другие минеральные вешества, которые оказывают на аккумулятор отрицательное действие.
Если ваш автомобиль оснащен аккумулятором. не требующим технического обслуживания (отсутствие видимого отверстия на поверхности), то он не нуждается в уходе. Такие аккумуляторы залиты специальной гелиевой жидкостью — по- этому здесь отпадает также и проверка уровня или плотности электролита. Поэтому даже не пытайтесь, используя силу, вскрывать такой аккумулятор.
1. Уровень электролита в батарее как минимум должен доходить до метки MIN на корпусе (верхние края пластин должны быть хорошо утоплены).
2. При низком уровне-отвинтите или отогните отверткой запорную пробку.
3. При заряженном аккумуляторе долейте недостающий объем до верхнего штриха (примерно 15 мм над верхними кромками.пластин) дистиллированной водой.
4. В сильно разряженный, аккумулятор доливайте столько воды, чтобы пластины были непосредственно покрыты — уровень кислоты во время процесса зарядки повышается. Только после зарядки долейте недостающий объем до верхней метки.
5. Никогда не переполняйте аккумулятор — ибо кислота будет вытекать из запорной пробки или боковых вентиляционных отверстий. Это приведет к появлению коррозии и образованию белых кристаллов кислоты, как на поверхности аккумулятора, так и рядом с его местонахождением.
Источник
10.2 АККУМУЛЯТОРНАЯ БАТАРЕЯ
АККУМУЛЯТОРНАЯ БАТАРЕЯ
На всех автомобилях Е-класса аккумуляторная батарея расположена под задним сиденьем с правой стороны. Для доступа к батарее надо снять подушку заднего сиденья (седан) или скложить правое заднее сиденье (Т-модель), сама батарея закрыта дополнительной крышкой. В моторном отсеке расположен контрольный контакт для проверки батареи. Он обозначен символом «+»(рис. 9.1).
Рис. 9.1. Расположение батареи под задним сиденьем с правой стороны в Т-модели (универсале) аналогичное расположению в седане: 1 — аккумуляторная батарея; 2 — отрицательная клемма, «масса» (-); 3 — вентиляционная трубка; 4 — крепление батареи; 5 — блок предохранителей
Шесть последовательно включенных аккумуляторов образуют аккумуляторную батарею (12 В) (рис. 9.2). Один аккумулятор состоит из блока положительных и отрицательных пластин, которые вместе создают напряжение 12 В. Пластины состоят из свинцовых решеток, которые заполнены активным электролитом. Положительные пластины изготовлены из двуокиси свинца, отрицательные — из чистого свинца. Между ними установлен сепаратор. Он разделяет пластины, предотвращая замыкание, но электролит может проходить через его мельчайшие поры. Электролит — это токопроводящая жидкость, которая примерно состоит из 37% концентрированной серной кислоты и 63% дистиллированной воды.
Рис. 9.2. Устройство аккумуляторной батареи: 1 — решетка положительного электрода; 2 — положительный электрод; 3 — сепаратор; 4 — решетка отрицательного электрода; 5 — отрицательный электрод; 6 — блок отрицательных электродов; 7 — секция аккумуляторной батареи; 8 — блок положительных электродов
ТЕХНИЧЕСКИЙ СЛОВАРЬ
Аккумуляторная батарея
Маркировка. Находится на корпусе батареи, указывает ее характеристику. Например, маркировка «12 V 74Ah 350 А» обозначает следующее: 12 В — номинальное напряжение; 74 А-ч — номинальная емкость; 350 А — контрольный ток разрядки.
Номинальное напряжение аккумуляторной батареи составляет 12 В. Фактическое напряжение зависит от степени заря-женности батареи, оно может быть выше или ниже номинального.
Номинальная емкость это ток, который полностью заряженная аккумуляторная батарея может отдать в течение 20 ч, при температуре +27 °С, без падения напряжения на клеммах не ниже 10,5 В.
Контрольный ток разрядки в холодном со стоянии отражает показатель отдаваемой емкости по току аккумуляторной батареи в холодном состоянии. Ток разрядки 12 В, который может выдать батарея при температуре -18 °С без того, чтобы напряжение не упало ниже 9 в в течение 30 с и 6 В в течение 150 с.
Саморазрядка — химический процесс, протекающий в батарее и ведущий к ее разрядке, когда к ней не присоединены потребители. Заряженная новая автомобильная батарея ежедневно теряет примерно 0,5% своего заряда. Высокая температура, повреждения или загрязнения крышек батареи ускоряют процесс саморазрядки.
Батарея — накопитель энергии
Внутри батареи протекают химические процессы, благодаря которым она вырабатывает и аккумулирует энергию. При токоотдаче энергия химической реакции преобразуется в электрическую энергию. Важнейшая функция батареи — обеспечение стартера энергией для пуска двигателя. В зависимости от модели двигателя и стартера в момент пуска потребляемая мощность может составлять 5000 Вт. Это связано также с потерями на преодоление сил трения для проворачивания коленчатого вала разогретого двигателя — стартеру необходима лишь пятая часть этой мощности, потребление растет при низкой температуре, поскольку тогда смазочные материалы затвердевают.
Источник
Mercedes-Benz E-class › Logbook › Памятка в бардачек w210
ПРЕДУПРЕЖДЕНИЕ: «АККУМУЛЯТОР СНИМАТЬ ТОЛЬКО БЕЗ КЛЮЧА В ЗАМКЕ ЗАЖИГАНИЯ!»
Электронный ключ может работать в разных программах: 1. Открываются все 4 двери. 2. По первому нажатию открывается только водительская дверь, по второму — все остальные. Смена программы ощуствляется: нажать одновременно обе кнопки (открытие и закрытие) и держать пока на ключе красный огонек мигнет, программа поменяется.
ESP: Если сел аккумулятор (Общее): Завести, крутить несколько раз рулём от упора до упора. Иначе будут гореть лампы BAS, ESP, ABS, AirMatic. В системе ESP один из самых главных датчиков — датчик угла поворота руля. Когда рулем делаешь от упора до упора — прописывается в блоке управления.
Центральный замок: автозакрытие (Общее): На свежих авто есть функция автоматического закрытия дверей после набора скорости больше 15 км/ч. Эту можно включать и выключать. Чтобы включить: включить зажигание, нажать и держать 6 сек верхнюю часть кнопки ЦЗ на панели. Чтобы ее отключить: включить зажигание, нажать и держать 6 сек нижнюю часть кнопки ЦЗ на панели.
Открывание окон и люка с пульта (Общее): Как сделать, чтобы с электронного ключа закрывались / открывались люк и окна? Нужно, чтоб инфракрасный передатчик ключа был направлен на ИК приёмник на ручке двери. Нажать на соответствующую кнопку и держать до полного закрытия/открытия окон и люка. Если в процессе кнопку отпустить, то все останавливается, в целях безопасности (если руку зажало и т.д.)
REST расположена на панели управления климат контроля служит для включения остаточного тепла двигателя, при выключенном и прогретом двигателе, работает в первом положении ключа зажигания до определенного падения напряжения бортовой сети но не более 30 минут (при выключенном зажигании вроде тоже работает).
Приучить ключ. Если автомобиль не запирается или не отпирается, необходимо провести синхронизацию сигнала ДУ. Перед этим надо убедиться, что батарейка в ключе в норме. Также, если смена батарейки заняла более 1 минуты, то ключ придется синхронизировать (не факт). Для этого:
Первый вариант: Направить ключ в сторону внутреннего зеркала заднего вида и дважды коротко нажать кнопку. В течение 30 сек повернуть ключ в замке зажигания в положение «2».
Второй вариант: нажать на ключе и держать кнопку закрытия и одновременно шесть раз коротко нажать кнопку открывания. Отпустить кнопку закрывания, нажать кнопку открывания.
Третий вариант: Включить зажигание, выключить, потом направить ключ на зеркало и открыть — закрыть машину. Ключ привязан к машине.
Адаптировать дроссельную заслонку — включить зажигание и подождать более 90 секунд пока дроссель не выберет крайние положения
Адаптация АКПП. Выключить зажигание. Включить зажигание, но не заводить двигатель. Должны включиться все датчики и приборы. Если у вас запуск ключом – поверните его до 2 положения, не нажимая педаль тормоза. Если у вас включение кнопкой START / STOP – нажмите кнопку START один раз. Нажать педаль газа до упора в пол. Держать педаль нажатой не менее 30 секунд. Отпустить педаль. Завести двигатель. Данная процедура сделала сброс адаптации АКПП Mercedes к заводским установкам. Теперь коробка передач будет заново адаптироваться к вашему стилю езды.
На w202, 124, 210, 201 что бы выключить лампочку багажника, которая нормально так нагревается и к тому же тянет АБ нужно потянуть концевик на себя.
Если в W210 (рестайл) сразу после заводки двигателя загорелся и погас фонарь над задним сидением, значит подсел аккумулятор. Снимаем, заряжаем и в путь.
Для любителей просто узнать температуру в салоне достаточно при включенном зажигании нажать на 5 сек кнопку REST, выключается той же кнопкой.
— включить зажигание;
— установить температуру слева HI, справа LO;
— в течении 20 сек. нажать одновременно и удерживать кнопки REST и EC (5 сек.), пока диод в кнопке рециркуляции не начнет моргать с частотой 1 Гц, а на дисплее не напишет diA;
— правую кнопку AUTO нажимать до тех пор, пока не будут показаны все коды неисправности. При этом слева на дисплее будет фигурировать надпись EI, справа – код неисправности. Сперва следуют актуальные (присутствующие в настоящий момент ), затем индицируются сохранённые ошибки (при этом на дисплее вырисовывает символ вентилятора); лучше коды записывать;
— для стирания памяти неисправностей нажать одновременно и удерживать более 2 секунд обе кнопки AUTO, при этом на дисплее слева напишет d, справа FF ( сброс возможен только при условии, что все неисправности были прочитаны ); если Вы не хотите стирать коды ошибок надо нажать левую кнопку AUTO, после чего система возвращается к индикации актуальных неисправностей (т.е. тех, которые не могут быть стерты); примечание: часть неисправностей, например датчика температуры наружного воздуха ( сигнал поступает по шине CAN от комбинации приборов), не могут быть стерты таким образом. Их можно стереть только через блок, который посылает этот сигнал в шину CAN.
— установите привычную температуру, выключите зажигание;
FF Неисправность не обнаружена
003 (В1226) Датчик температуры воздуха в салоне В10/4
004 (В1227) Датчик температуры наружного воздуха В14
005 (В1228) Датчик температуры теплообменника слева В10/1
006 (В1229) Датчик температуры теплообменника справа В10/2
007 (В1230) Датчик температуры испарителя В10/6
008 (В1231) Датчик температуры охлаждающей жидкости В11/4
009 (В1232) Датчик давления хладагента В12
010 (В1233) Датчик температуры хладагента В12/1
011 (В1234) Солнечный датчик В32
012 (В1235) Датчик вредных веществ В31
013 (В1241) Уровень хладагента
014 (В1416) Циркуляционный насос М13 системы отопления
019 (В1417) Двойной клапан отопителя слева Y21 (для типа 129 – клапан Y19)
020 (В1418) Двойной клапан отопителя справа Y21
021 (В1419) Электромагнитная муфта компрессора кондиционера А9к1
022 (В1420) Система повышения числа оборотов холостого хода
023 (В1421) Тактовый модуль N65 или блок управления дополнительным вентилятором N65/1
024 (В1422) Последовательный интерфейс К1 к комбинации приборов А1
025 (В1423) Планка электропневмоклапанов Y11
026 (В1424) Привод А32m2 заслонки фильтра с активированным углем – открытое состояние
027 (В1425) Привод А32m2 заслонки фильтра с активированным углем – закрытое состояние
028 (В1432) Дополнительный отопитель
029 (В1459) Последовательный интерфейс К2 к комбинации приборов А1
030 (В1462) Сигнал полной нагрузки дизельного двигателя
Проверка действительных значений, 210 кузов.
Зажигание ВКЛ.
Установить кнопками режим AUTO.
С обеих сторон установить температуру 22° С (вроде у меня и без этого работает).
Кнопку REST нажать > 5 с.
На дисплее слева появится 1 с права температура воздуха в салоне (к примеру 22° С).
При нажатии левой кнопки AUTO выводятся следующие данные:
1 — Температура воздуха в салоне, подаваемого вентилятором (В10/4).
2 — Температура входящего воздуха (В14).
3 — Температура теплообменника слева (В10/1).
4 — Температура теплообменника справа (В10/1).
5 — Температура испарителя (В10/6). ?*
6 — Температура двигателя (B11/4).
7 — Давление фреона (В12), (к примеру 4 бар).
8 — Температура фреона (В12/1), (к примеру 23° С). Не всегда комплектуется.
9 — Резерв.
10 — Управляющее напряжение на регуляторе вентилятора, (от 0.8 до 6.0 V).
11 — Датчик наличия вредных веществ (В31), (к примеру 3.1 V).
12 — Солнечный датчик (В32), (к примеру 4.2 V).
20 — Управляющий ток дополнительного вентилятора, (к примеру 7 mA).
21 — Число оборотов двигателя х на 100 об/мин.
22 — Скорость движения, (к примеру 55 км/ч).
23 — Яркость подсветки (58d) в %.
24 — Напряжение аккумуляторной батареи, (к примеру 12.8 V).
40 — Состояние программного обеспечения, (к примеру 37).
41 — Состояние программного обеспечения, (к примеру 08).
?* Если при работающем кондиционере температура датчика высокая и не падает, следует проверить датчик.
Конец контрольной программы – нажать кнопку REST.
При помощи климата можно продиагностировать заслонки системы воздуха по отдельности
ДИАГНОСТИРОВАНИЕ СИСТЕМЫ 210 с КОДОМ 581 «Автоматический климат-контроль»
Контроль отдельных заслонок через блок и панель управления
1. Двигатель: на холостом ходу
2. Выбрать обе функциональные кнопки «AUTO»
3. Предварительно температуру установить на 22 °C
4. Средние и боковые сопла открыть вручную
5. Нажать кнопки «REST» и «РЕЦИРКУЛЯЦИЯ ВОЗДУХА» и держать их нажатыми > 5 с.
6. На дисплее слева появляется «0» на дисплее справа – «LO».
7. При нажатии кнопки «AUTO» слева, возбуждается следующий более высокий числовой код, при нажатии кнопки «AUTO» справа производится переключение с «LO» на «HI» (см. таблицу).
8. Окончание проверки производится нажатием кнопки «REST»
Примечания: Во время проверки отдельных клапанов на вентилятор подается напряжение 6 В
