Газотурбинный электрогенератор 100 квт

Газовый генератор 100 кВт

Мини газовый генератор 100 кВт является новейшей разработкой АО СКБ «Турбина». Это самый инновационный из всех известных отечественных газотурбинных установок мощностью от 10 до 100 кВт. Оборудование стало флагманом в серийном производстве установок подобного типа на территории России.

Назначение и принцип работы

Газогенератор 100 кВт предназначен для автономного энергоснабжения объектов коммунального хозяйства, жилого фонда, общественных, коммерческих и производственных зданий, спортивных сооружений, дачных поселков и объектов сельского хозяйства.

Работа агрегата заключается в преобразовании тепловой энергии от сгорания топлива в электрическую. В качестве топлива мини генератор использует газ, в том числе попутный при добыче нефти. Это позволяет не только уменьшить выбросы в атмосферу двуокиси углерода от сжигания попутного газа на нефтепромыслах, но и обратить его на пользу – для получения электричества и других видов энергии.

Технические параметры

— при запуске в течение не более 10 с

— при работе на режиме

не более 15,0 кВт

не более 0,15 кВт

Габаритные размеры (по контейнеру), мм

(Длина х Ширина х Высота)

Мини газогенератор
Мощность эквивалентная, кВт	не менее 383,5
Мощность электрическая выходная, кВт	100,0
Мощность электрическая на клеммах генератора, кВт	118,5
КПД электрический, %	не менее 25,0
Удельная мощность, кВт/кг	не менее 0,17
Номинальное выходное напряжение, В	380 (± 10%)
Номинальная частота переменного тока, Гц	50 (± 0,4%)
Частота вращения ротора, n, об/мин	65000
Расход воздуха, кг/с	1,039
Расход топлива, г/с	9,035
Степень повышения давления, pк	5,0
Степень расширения на турбине, pт	4,1
Температура перед турбиной, °С	897(±50)
Температура выхлопа МГТУ, °С	358,5(±35)
Удельный расход топлива, м³/(кВт час)	0,48
Степень рекуперации	0,75
Назначенный ресурс, часов	60000
Масса, не более, кг	2500

Чтобы удовлетворить запросы заказчика в большем количестве электроэнергии, установки компонуются в один энергоблок, с общей мощностью до 1 Мегаватта.

Рабочие схемы

Генератор 100 кВт, разработанный нашим предприятием, может встраиваться в существующую энергетическую схему с разными вариантами эксплуатации :

• в режиме когенерации (для выработки электричества и тепловой энергии для отопления, подогрева и теплоснабжения);
• в режиме тригенерации (для электро, теплоснабжения и кондиционирования).

Цена генератора

Цена микрогазотурбинной энергоустановки зависит от мощности, режима работы и особенностей комплектации.

Получите информацию по стоимости микрогазовой турбины МГТУ мощностью 60-200 кВт, связавшись с нашим отделом продаж по телефону +7 (351) 737-01-53

Стоимость газового генератора, с учетом монтажа и технического обслуживания, полностью окупается за 2 – 4 года. При этом вы получаете уникальное, эффективное, экономичное и энергосберегающее оборудование.

Купить мини газовую электростанцию и уточнить все технические вопросы, условия приобретения и цену можно в АО СКБ «Турбина».

Источник

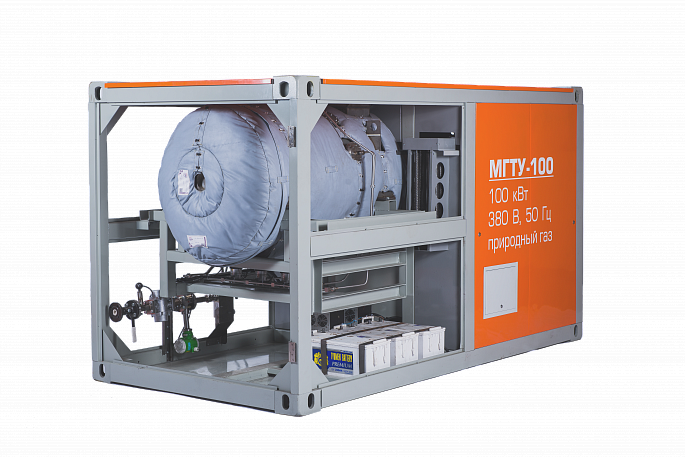

Энергоустановка МГТУ-100

Энергоустановка МГТУ 100 — микротурбинная энергоустановка, не имеющая аналогов на отечественном рынке.

Микротурбина МГТУ-100 — это газотурбинный энергоагрегат мощностью 100 кВт, работающая на природном газе, и оснащённая устройством тепловой регенерации выпускных газов.

Сфера применения газовой микротурбины варьируется от комбинированного производства тепла и электроэнергии до использования горючих отходов и аварийного электроснабжения.

Она предназначена для автономного энергоснабжения:

• объектов инфраструктуры нефтегазового сектора;
• жилых зданий. Оборудование подойдет как для многоквартирных, так и для частных домов;
• производственных и коммерческих помещений.

Производственные мощности предприятия АО «СКБ Турбина» позволяют выпускать модельный ряд энергоустановок МГТУ мощностью от 60 до 200 кВт.

Установка МГТУ обладает возможностью трансформации в когенерационный комплекс, путём установки дополнительного оборудования. Что позволяет эффективно утилизировать тепловую энергию продуктов сгорания, повышая функциональность и экологические параметры изделия.

Используя это оборудование в нефтегазовой отрасли, можно повысить экологичность процесса добывания нефти, используя попутный нефтяной газ в качестве топлива для турбины, и отказавшись от факельных систем утилизации, загрязнявших атмосферу.

Преимущества энергоустановки МГТУ

1. Более выгодная себестоимость электроэнергии. Стоимость электричества, полученного с помощью турбины вдвое ниже сетевых цен. Инвестиции, вложенные в это оборудование, окупятся за 2-4 года.
2. Высокая энергоэффективность оборудования. Для работы энергоустановки МГТУ-100 используется только газ. Коэффициент его переработки 90%.
3. Турбина МГТУ-100 позволяет резервировать электроэнергию, поэтому, используя это оборудование, вы получаете полную независимость от централизованной электросети.
4. Не требуется больших эксплуатационных расходов.
5. Оборудование имеет компактные размеры. Такие турбины легко устанавливать.
6. Можно компоновать несколько турбин в большие блоки. При этом новые электрогенераторы можно подключать к уже работающим турбинам. В блоке может быть до 10 турбин по 100 кВт. Для выполнения такого монтажа не потребуется много времени.
7. Установка МГТУ-100 может работать не только в режиме когенерации, но и в режиме тригенерации (вырабатывать электричество, обеспечивать обогрев и кондиционирование помещения).

Микротурбинная энергоустановка, работающая на природном и попутном нефтяном газе, впервые в России произведена АО «СКБ Турбина». До этого выработку энергии поручали дизельным и газопоршневым установкам. Недостатками данных установок являются их высокий уровень шума при работе, высокие выбросы оксидов CO и NO_x в атмосферу, потребность в частых техобслуживаниях и замене масла. Энергоустановки МГТУ оправдывают заявленную стоимость: срок окупаемости вложений в микротурбину составляет от 2 до 4 лет.

Аргументируем цену на МГТУ в сопоставлении с дизельными и газопоршневыми установками, представив наглядную сравнительную таблицу технических характеристик:

Характеристика	Микротурбинные энергоустановки	Газопоршневые энергоустановки	Дизельные энергоустановки
Вид топлива	Природный газ	Природный газ	Дизель
Цена топлива, руб/куб.м	4,86	4,86	37180
Мощность электрическая выходная, кВт	100,0	120/100	100/110
Номинальное выходное напряжение, В	380 (± 10%)	400/230	230/400
Межсервисный интервал, час	4 000	Около 100	Около 200
Затраты на ТО (за весь срок службы), тыс.руб	2 250	Около 2000	Около 5000
Температура выхлопа, °C	358,6	Не более 150	Не более 150
Удельный расход масла, г/кВт·ч	—	0,3-0,4	0,5

Таким образом, основными преимуществами микротурбинных установок являются их компактность, малый вес и габариты, низкий уровень выбросов вредных веществ и загрязнения окружающей среды, низкая стоимость обслуживания, длительные межсервисные интервалы, что позволяет окупить приобретение установки МГТУ в течение 2-4 лет эксплуатации.

Принцип работы установки МГТУ

Принцип работы микрогазотурбинной энергоустановки схематично показан на рисунке. Перед подачей в газотурбинный двигатель внешний воздух проходит через входной воздушный фильтр малого сопротивления, использующийся для очистки воздуха. Отфильтрованный внешний воздух поступает на вход в компрессор. Часть воздуха проходит через стартер-генератор, охлаждает обмотки статора и магниты ротора. Компрессор сжимает воздух, далее воздух поступает в рекуператор. В рекуператоре сжатый воздух подогревается за счет тепла выхлопных газов и поступает в камеру сгорания. В камере сгорания нагретый сжатый воздух смешивается с топливом, происходит воспламенение смеси и ее стабильное горение. Камера сгорания и колесо турбины выполнены из специальных высокотемпературных материалов.

Из камеры сгорания продукты сгорания попадают на вход в сопловой аппарат турбины а затем в проточную часть колеса турбины в результате чего кинетическая энергия продуктов сгорания переходит в механическую энергию вращения ротора турбокомпрессора. Часть мощности турбины расходуется на работу воздушного компрессора, а оставшаяся часть является полезной выходной мощностью.

Турбокомпрессор приводит во вращение высокооборотный стартер-генератор.

На выходе стартера-генератора формируется трехфазный электрический ток переменного напряжения и частоты в зависимости от скорости вращения генератора, который конвертируется в постоянный ток, а затем преобразуется в выходной переменный ток напряжением 380В и частотой 50Гц.

Топливная система выполняет функцию регулирования подачи газообразного углеводородного топлива в камеру сгорания по сигналам, поступающим от блока управления.

В случае автономной работы, напряжение и частота тока задаются пользователем и поддерживаются блоками электроники постоянно неизменными. В случае работы параллельно с сетью контроллерами проводится оценка напряжения и частоты сети, потом эти параметры повторяются для выходного напряжения и частоты турбины.

Для оптимального режима работы турбина должна быть подключена к газовой сети. Использовать газ в баллонах не выгодно. Поэтому турбину лучше применять в населенных пунктах для обеспечения бесперебойной подачи электричества на предприятия и в жилые дома.

Варианты комплектации МГТУ

Тип управления

• Работа параллельно с сетью
• Работа в автономном режиме и с сетью

Наличие функции удаленного управления

Давление топлива на входе

Выработка тепловой энергии

• Да (со встроенным теплоутилизатором)
• Нет

Дополнительная функциональность для использования в агрессивных внешних условиях

• Морское исполнение
• Арктическое исполнение
• Взрывозащищенное исполнение
• Нет

Конструкция корпуса

• Выкатной защитный кожух из металла или пластика для применения вне помещений
• Защитный кожух для производственного применения вне помещений
• Каркасная стойка
• Без кожуха для монтажа в контейнерах или других местах

Цена микрогазовой турбины МГТУ

Цена микрогазотурбинной энергоустановки зависит от мощности, режима работы и особенностей комплектации.

Получите информацию по стоимости микрогазовой турбины МГТУ мощностью 60-200 кВт, связавшись с нашим отделом продаж по телефону 8 (351) 737-01-53.

Источник

Микрогазотурбинная энергоустановка МГТУ 100

О продукте

Тактико-технические характеристики

Мощность электрическая номинальная на выходных клеммах

Параллельно с сетью

Время от запуска до выдачи напряжения, не более

Природный газ (метан) по ГОСТ 5542, ПНГ.

* возможна реализация двутопливой системы

Тактико-технические характеристики

Номинальный выходной ток

Частота переменного тока

Частота вращения ротора, n

** расход топлива 21 н.м3/ч при максимальной теплотворной способности газа 79,4 МДж/м3,

расход топлива 55 н.м3/ч при минимальной теплотворной способности газа 30,0 МДж/м3

Температура выхлопных газов

Уровень шума (без укрытия)

Продолжительность работы без обслуживания, не менее

Длина * Ширина * Высота

3 056 * 1 800 * 2 200 мм

Описание

Микрогазотурбинная энергоустановка электрической мощностью 100 кВт работает на газообразном топливе (природный газ, ПНГ) и обладает высокими техническими показателями (электрический КПД 25%), возможностью модульной компоновки в энергоблоки до 10 шт. (1 МВт), высоким межсервисным интервалом (8 000 часов). Выполнена по безредукторной схеме, что позволяет обеспечить низкий уровень шума. Использование данных установок открывает возможность эффективно решать задачи автономного производства электрической энергии, резервирования энергоснабжения, снижения нагрузки на централизованную электросеть, дает дополнительные мощности, что существенно увеличивает оперативность производственных процессов в объекте внедрения. МГТУ-100 обладает возможностью трансформации в когенерационную установку, что позволяет решать комплексные задачи электро и теплоснабжения нефтяных и газовых месторождений, объектов производственной инфраструктуры и т.д.

Конструктивные особенности микротурбинных энергоустановок производства АО СКБ «Турбина» дают возможность использования в качестве топлива попутного нефтяного газа, что резко повышает экологичность процесса добычи, позволяет отказаться от факельных систем утилизации, дает возможность использования электрической энергии для собственных нужд.

Преимущества энергоустановки МГТУ-100

Утилизация ПНГ

возможность работать на ПНГ с уровнем H2S до 7% и отсутствием капельной влаги

Производство на территории РФ

поставка запчастей из России и обслуживание энергоустановки позволят сэкономить до 50% бюджета на сервисное обслуживание

Удобство сервисного обслуживания

замена отдельных узлов и комплектующих без демонтажа и ремонта всего модуля, периодическое сервисное обслуживание 1 раз в год (8 000 часов)

Модульность

кластерная поставка до 1 МВт, низкие требования к установочной площадке

Вариативность выбора режима

параллельно с сетью, автономно, в качестве основного и резервного источника энергии

Эластичность к нагрузкам

способность работать в диапазоне нагрузки от 0 до 100% без остановок и снижения ресурса

Экологические показатели

уровень выбросов вредных веществ при выработке энергии установкой
