Как перевести электрогенератор на пропан с помощью карбюратора

Эта статья поможет тем, кто никак не может решить проблему, как запитать бензиновый двигатель своими руками, используя подручные средства. На самом деле это не так сложно, как кажется, нужно только придумать, как дозировать газ и воздух. Автор для таких целей использовал карбюратор, а в качестве эксперимента был запущен электрический генератор, теперь он может работать на пропане.

Использование газа хорошо тем, что он дешевле бензина, да и хранить его можно в больших объемах без особого труда.

Опасно!
Использование такого генератора в закрытом помещении может быть очень опасно. Если двигатель заглохнет, газ не прекратит поступать, а это приведет к взрыву. Конечно, этого можно избежать, оборудовав самоделку специальной защитной системой, которая будет отключать газ, если двигатель заглохнет.

Материалы и инструменты для самоделки:
— старый карбюратор (автор использовал поломанный от карта);
— дрель и сверла;
— трубка диаметром 1/4 дюйма;
— герметик или другое подобное вещество, чтобы запечатать неиспользуемые отверстия;
— регулятор от газового гриля BBQ;
— медный компрессионный игольчатый клапан 1/4 дюйма;
— переходник с факелом 3/8;
— переходник для подключения к пропановому регулятору и другое.

Процесс изготовления самоделки:

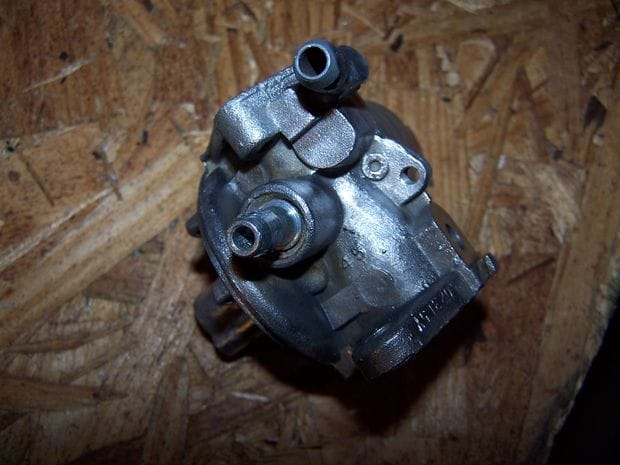

Шаг первый. Подготавливаем карбюратор
Карбюратор понадобится небольшой, подойдет от какого-то мопеда, газонокосилки и прочей подобной техники. Его можно поискать на различных металлобазах, мастерских или даже найти на свалке. В принципе, можно переделать и уже имеющийся карбюратор на двигателе, но тогда он уже никогда не сможет работать так, как прежде, так как его конструкция будет в корни изменена.

Еще хорошо не трогать родной карбюратор по тому, что в таком случае можно будет легко снова перейти на жидкое топливо, поставив родной карбюратор назад.

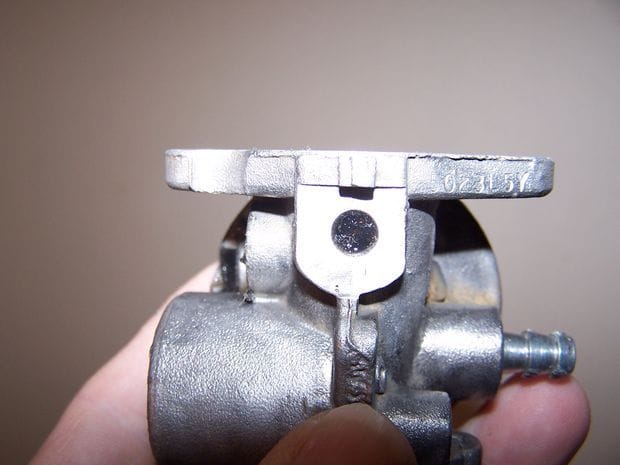

Первым делом карбюратор нужно разобрать и убрать все не нужные компоненты. Автор начинает разборку с поплавковой камеры, отсюда удаляется поплавок и игольчатый клапан.

Потом можно убирать дроссельную заслонку, она крепится, как правило, одни небольшим винтом. Когда заслонка будет откручена, можно будет извлечь из карбюратора и вал, на котором она сидит.

Внутри диффузора карбюратора находится распылитель топлива (медная трубочка), ее нужно также убрать. Для таких целей можно воспользоваться шурупом.

Шаг второй. Очистка карбюратора
После разборки карбюратор нужно будет довести до идеальной чистоты, ведь теперь ему дана вторая жизнь. Это можно сделать химически или механически. Автор использовал Дремель с небольшой насадкой, а также железную щеточку.

Шаг пятый. Собираем и устанавливаем систему подачи газа
Газ будет подаваться в область с самым низким давлением, эта область находится в диффузоре, то есть самая узкая его часть. Сопло делается из трубки 1/4 дюйма в диаметре и длиной 3 дюйма. Все собирается так, как можно видеть на фото. Для герметизации всех узлов применяется тефлоновая лента.

Затем сопло вставляется в диффузор, по мнению автора, наилучший результат достигается тогда, когда трубка выходит на 3/4 пути. Иначе говоря, нужно экспериментировать и подстраивать этот параметр под свой двигатель.

Еще при первом запуске оказалось, что в мотор поступает очень много воздуха, то есть смесь слишком бедная. Чтобы это исправить, автор оборудовал карбюратор дополнительной заслонкой, которая позволяет управлять количеством входящего воздуха.

Завершающий этап. Тестирование и запуск
Перед запуском нужно проверить, закрыт ли клапан, а потом открыть подачу газа из баллона. Потом игольчатый клапан нужно повернуть примерно на 3 оборота и после этого нужно сразу запускать двигатель. Если после нескольких попыток он не запустится, нужно перекрыть подачу газа и немного подождать, пока вышедший газ развеется.

После того как двигатель будет запущен, нужно попробовать поднять или опустить трубку, подающую газ в диффузор. Найдя оптимальное значение, трубка фиксируется с помощью эпоксидной смолы.

Источник

Перевод бензинового генератора на ГАЗ

Как переделать бензиновый генератор (бензогенератор) на бензо-газовый?

Для перевода генератора на газ Вам понадобится универсальный газовый модуль «УБГК» (универсальный бензо-газовый комплект для генератора), и следовать представленной инструкции.
Для переоборудования генератора необходимо подготовить место, где будут проходить работы.

Модернизация бензогенератора через газовый переходник

Подбор газового модуля (карбюратор газ бензин) для бензогенератора, мотоблока, мотопомпы и другой моторной техники.

Список торговых марок (брендов) генераторов к которым подходят газовые модули:
Honda, Geko, Gerrard, Briggs &Stratton, Endress, Scheppach, Forte, Kraft Dele, Sturm, Hyundai, Лифан, Булат, Зенит, Werk, Eliteh, Протон, Кентавр, Daishin, Tiger, Stark, Lifan, Swiss Kraft, Einhell, Бригадир, Weima, Эталон, Firman, Elim, Biedronka, Vitals, Уралэлектро, Könner&Söhnen, Энергомаш, Daewoo Power, Baumaster и это далеко не полный список.

Комплекты для работы на газу 90% моделей бензиновых генераторов

1. Карбюратор газ-бензин для бензиновых генераторов 1.5-3.5 кВт меж осевое расстояние крепежных отверстий 42 (43) мм.
2. Автоматический газ-модуль Lite Auto газ-бензин для бензиновых генераторов 1.5-3.5 кВт меж осевое расстояние крепежных отверстий 42 (43) мм.
3. Карбюратор газ-бензин для бензиновых генераторов 3.5-9.5 кВт меж осевое расстояние крепежных отверстий 52 (53) мм.
4. Автоматический газ-модуль Base Auto газ-бензин для бензиновых генераторов 3.5-9.5 кВт меж осевое расстояние крепежных отверстий 52 (43) мм.
5. Газовый редуктор от 1 — 20 л/с и более

Снимите крышку корпуса воздушного фильтра. Открутите четыре болта крепления (показано стрелками). После снятия фильтрующего элемента открутите две гайки фиксации корпуса (показано стрелками) и снимите его основание. Снимите карбюратор, предварительно отсоединив топливный подающий шланг и регулирующие тяги. После демонтажа штатного карбюратора Вы можете установить газовый комплект на место штатного карбюратора Установите газовый комплект в направляющие крепежные шпильки. Обязательно установите прокладки с обеих сторон карбюратора для герметизации соединения и отсутствия подсоса воздуха при работе. Осуществите подключение бензинового шланга к карбюратору. Установите основание корпуса воздушного фильтра на исходное место и закрепите крепежными гайками. Установите крепежную платформу фильтрующего элемента и закрепите болтами. По окончании монтажа не забудьте установить патрубок системы вентиляции картера в корпус воздушного фильтра.

Предварительная настройка мульти-топливного карбюратора (газового модуля)

Для того, чтобы устройство работало корректно вполне возможно. Вам потребуется произвести некоторые первичные корректировки настроек подачи газа в карбюратор. Далее мы указываем последовательность их выполнения.
Первичная настройка перед запуском генератора предполагает регулировку количества подаваемого газа. Для этого полностью закрутите регулировочный винт на УБГК, показанный на рисунке, уменьшив тем самым пропускную способность магистрали до минимума. После этого действия открутите этот же регулировочный винт на один полный оборот от исходного закрытого состояния.

Переведите рычажок управления дроссельной заслонкой в крайнее левое положение закрыто

ВНИМАНИЕ
На выходе газового баллона должен быть установлен стандартный газовый редуктор моделей РДСГ 1-1.2 / РДСГ 2-1.2 или подобный с теме-же характеристиками, предназначенный для автоматического поддержания в заданных пределах давления сжиженных углеводородных газов (пропан бутан). Магистральный газ подключается по низкому давлению напрямую к редуктору газового модуля УБГК, обязательным условием является газовый кран. .

Подключите газовую подающую магистраль к входному отверстию в нижней части газового редуктора. Надежно фиксировать хомутом. Проверьте надежность соединения газовой магистрали на предмет отсутствия утечки с помощью газового анализатора или омыливания.

Обмыливание соединений

Для проверки герметичности газовых соединений применяют метод обмыливания. Готовиться мыльный раствор (идеально подходит Fairy) причем чем гуще, тем лучше. И этот раствор кисточкой или губкой наноситься на места соединений. В случае утечки мыльный раствор начинает пузыриться. Для без проблемной эксплуатации и в целях профилактики рекомендуется обмыливать ВСЕ соединения раз в месяц, но можно и раз в полгода, а можно вообще не обмыливать, если нет запаха газа и вы уверены в надежности соединений. Но как бы вы не были в этом уверены, желательно все же хоть иногда потратить несколько минут — это ваша безопасность и возможно жизнь.

Откройте вентиль на газовом баллоне. Нажмите один раз с продолжительностью нажатия 2-3 секунды на центральный клапан корпуса газового редуктора для заполнения внутреннего объема редуктора газом.

Произведите запуск генератора, используя ручной стартер или электрический (в зависимости от комплектации конкретного электрогенератора). После того как двигатель генератора завелся, сразу же переведите рычажок управления дроссельной заслонкой в крайнее правое положение.

Регулировка адаптера карбюратора на газ.

При работающем двигателе генератора и без электрической нагрузки осуществите финальную регулировку количества подачи газа в карбюратор.
Для этого повторно и плавно закручивайте или же откручивайте регулировочный винт на УБГК: в зависимости от характера исходной работы двигателя регулировка предусматривает как увеличение подачи — на двигателях большего объема так и уменьшения — на двигателях меньшего рабочего объема. Регулировку необходимо осуществлять до момента фиксации максимально устойчивых оборотов двигателя.

После того как двигатель генератора поработал на холостых оборотах от 5 до 10 минут, осуществите подключение полезной нагрузки в виде электрических потребителей в размере не менее 70% от номинальной электрической мощности генератора. Если после активации потребителей двигатель будет работать неустойчиво или с существенными провалами по оборотам, необходимо увеличить обороты двигателя путем закручивания (вращение по часовой стрелке) контрольного винта рычага дозирующего количество топливо-воздушной смеси. При отсутствии указанных явлений -в этой регулировке необходимости нет.

Для завершения работы генератора необходимо:

1. Отключить потребителей от генератора.
2. Закрыть подачу газа с помощью вентиля на газовом баллоне.
3. После остановки двигателя генератора выключить зажигание.

При последующем использовании генератора на бензине, необходимо: 1. Открыть кран подачи бензина из бака.
2. Убедиться в том, что газовая подающая магистраль не заполнена газом и вентиль баллона надежно закрыт.
3. Осуществить стандартные операции при запуске генератора на бензине.

Источник

Газовые карбюраторы на генератор

Газовые карбюраторы на генератор

Монтаж газового модуля на вашу мототехнику позволит вам начать экономить на топливе до 10 раз с первых же минут его использования. Газовый карбюратор — оптимальное решение для современных людей.

Модуль газ-бензин устанавливается за считанные минуты (не более 15 минут на установку, что доказано большим количеством инструкций «Как установить газовый модуль на бензиновый генератор» на You-Tube). В одном карбюраторе доступно три вида топлива: магистральный и баллонный газ, бензин АИ92 — АИ95. Газовые модули универсальны и совместимы со всеми генераторами.

Монтаж газового комплекта не влияет на заводские характеристики бензинового генератора, при этом повышая ресурс вашего двигателя! Работа на бензине остается доступной в любой момент после регулировки подачи топлива.

Виды газовых модулей

Существует несколько видов газовых карбюраторов. Каждый из них предназначен для монтажа на всевозможные бензиновые генераторы с 4-тактным двигателем разной мощности.

Серия Standart

Газовый комплект Lite устанавливается на генераторы с двигателем 1,5–3,5 кВт, что соответствует мощности до 7 л. с. Повышает ресурс двигателя генератора на 30 %, никакой детонации и отложений вредных веществ. Простая установка не более 15 минут.

Газовый комплект Base подходит для генераторов с двигателем 4–9 кВт, то есть мощностью до 15 л. с. Все вышеперечисленные преимущества сохраняются, к ним добавляются возможности электроклапана. У газового модуля Base есть разъемы для его подключения и большее расстояние между посадочными отверстиями (50 мм).

Серия Auto

Модули данной серии также работают на трех видах топлива: бензине А92–А95, пропане и метане. Они отличаются тем, что автоматически переключаются между газом и бензином, что обеспечивает высокую безопасность и бесперебойную работу.

Газовые комплекты Auto также представлены в комплектации Lite (для двигателей 1,5–3,5 кВт) и Base (4–9 кВт).

Покупка газовых карбюраторов

В интернет-магазине Zip-Marine вы можете купить надежные газовые карбюраторы на любые двигатели с доставкой по всей России. При регистрации пользователям становятся доступны выгодные условия и скидки.
