Сравнение и выбор аккумуляторов для фонаря: 18650, 16340, 14500 или R14, R20, АА, ААА

Большое разнообразие типов фонарей и фонариков порождает некую неопределенность при выборе аккумуляторов для них. В данном обзоре подробно рассмотрены современные литий-ионные аккумуляторные батарейки (акб) для светодиодного фонаря типоразмеров 18650, 16340, 14500, а также произведено их сравнение с ранее популярными классическими аккумуляторами для фонариков АА, ААА, R14, R20.

Данная статья поможет разобраться с тем, на что влияют такие важные технические характеристики, как химический состав, напряжение, емкость, ток отдачи. Понимание этих параметров поможет сделать правильный выбор аккумулятора для вашей модели фонаря.

Характеристики аккумуляторов для фонаря

К основным характеристикам аккумуляторов для фонаря относятся:

1. Химический состав.
2. Типоразмер
3. Напряжение.
4. Емкость.
5. Рабочий ток.
6. Эффект памяти.

• От химического состава акб (литий-ионный или никель-металл-гидридный) зависят все основные параметры: удельная емкость, напряжение одного элемента, максимальный рабочий ток, «эффект памяти», число циклов заряд-разряд, Соответственно, от этого зависит длительность работы фонаря, яркость луча, количество элементов питания.
• Типоразмер — это формат акб (круглый, прямоугольный) и размеры. Это один из первых параметров при выборе аккумулятора. Фонарь рассчитан на элементы определенного типоразмера. Акб большего формата не поместятся в аккумуляторный отсек, а меньшего — там не зафиксируются. Типоразмер имеет цифровое или цифро-буквенное обозначение. У литий-ионных аккумуляторов: 18650, 16340 (CR123A), 14500. У никель-металл-гидридных: АА, ААА, R14, R20.
  • 18650 обозначает диаметр 18 мм и длину 65 мм, 16340 — 16 мм и 34 мм, 14500 — 14 мм и 50 мм.
  • АА — 14 мм и 50 мм, ААА — 10 мм и 44 мм, R14 — 26 мм и 50 мм, R20 — 34 мм и 62 мм.
    Как видим, аккумуляторные батарейки АА имеют тот же размер, что и акб 14500, но они не взаимозаменяемы из-за разного напряжения.
• Напряжение — разность потенциалов между положительным и отрицательным полюсами элемента питания, измеряется в Вольтах (В или V). Необходимо использовать аккумуляторные элементы с тем напряжением, на которое рассчитан фонарь. Так, применив три LI-Ion акб 3.7V вместо трех Ni-MH 1.5V элементов, мы получим суммарное напряжение около 12 Вольт (вместо 4.5 Вольта). Важна также величина изменения напряжения в процессе разряда. Различают несколько значений напряжения аккумулятора:
  • максимальное — после полного заряда,
  • минимальное — в конце разряда.
  • номинальное — в середине разряда.
• Емкость показывает как долго будет разряжаться аккумуляторная батарейка при номинальном токе. Измеряется в Ампер*часах (Ач), или, по-английски, в Amper*hour (Ah). Емкости небольшой величины выражают в миллиАмпер*часах или в milliAmper*hour (mAh). Надо понимать, что реальная емкость аккумулятора может быть заметно меньше заявленной, если рабочий ток значительно превышает номинальный ток.
• Рабочий ток измеряется в Амперах или миллиАмперах (А или мА), в зарубежном обозначении Amper или milliAmper (A или mA). Чем выше ток, тем большую энергию в единицу времени может отдавать аккумуляторная батарейка, а значит она сможет питать более мощную лампочку в фонаре. Надо разделять понятия максимального рабочего тока, который может отдавать акб, и номинального рабочего тока, при котором обеспечивается заявленная производителем емкость. Литий-ионные аккумуляторы длительно могут отдавать большой ток лампочке или светодиоду фонаря, чем обеспечивается более яркий луч, чем при использовании Ni-MH акб.
• Эффект памяти проявляется в уменьшении емкости никель-кадмиевых и никель-металл-гидридных аккумуляторных батареек при неполном разряде перед началом зарядки. Эффект памяти характерен для Ni-Cd, снижен у Ni-MH и отсутствует у Li-Ion акб.

Виды аккумуляторов для фонариков

Несмотря на большое разнообразие аккумуляторов для фонариков, все их можно поделить на встроенные или съемные. Встроенные модели в данной статье не рассматриваются. А съемные аккумуляторы для фонарей разделяются на несколько видов:

1. Литий-ионные стандартные.
2. Литий-ионные специализированные.
3. Никель-металл-гидридные.
4. Свинцово-кислотные.

• Литий-ионные (Li-Ion) аккумуляторы обладают самыми лучшими параметрами и получают широкое использование практически во всех типах фонарей. Большинство моделей фонариков рассчитаны на работу с Li-Ion акб стандартных типоразмеров.

  Источник

  Светодиодный фонарь на Li-ion аккумуляторе типа 18650

  Нам понадобятся:
  — мощный светодиод (фонарик);
  — Li-ion аккумулятор формата 18650;
  — контролер заряда для li-ion аккумуляторов;
  — зарядное устройство от мобильного телефона.

  1. Фонарик
  Для переделки я использовал вот такой китайский фонарик «MD-1588W1» с встроенной свинцовой батареей. Из фонаря понадобились только корпус светодиод, кнопка и пара токоограничительных резисторов. Все остальное можно смело отправлять в мусорный бак.



  2. Li-ion аккумулятор формата 18650.

  Такой аккумулятор можно добыть из старой ноутбучной батареи. Там их обычно несколько штук. Аккуратно разбираем его и извлекаем аккумуляторы. Далее отделяем 1 штуку и измеряем напряжение на аккумуляторе. Если оно меньше, чем 2.5В, то смело его выбрасываем (аккумулятор, который долгое время был разряжен ниже этого значения всё равно не жилец).



  Контролер заряда для li-ion аккумуляторов.

  Схема, устройство и принцип работы контроллера Li-ion аккумулятора.
  Если расковырять любой аккумулятор от сотового телефона, то можно обнаружить, что к выводам ячейки аккумулятора припаяна небольшая печатная плата. Это так называемая схема защиты, или Protection IC. Из-за своих особенностей литиевые аккумуляторы требуют постоянного контроля. Давайте разберёмся более детально, как устроена схема защиты, и из каких элементов она состоит.
  Рядовая схема контроллера заряда литиевого аккумулятора представляет собой небольшую плату, на которой смонтирована электронная схема из SMD компонентов. Схема контроллера 1 ячейки («банки») на 3,7V, как правило, состоит из двух микросхем. Одна микросхема управляющая, а другая исполнительная – сборка двух MOSFET-транзисторов.

  Контроллер Li-ion аккумулятора выполняет такие функции:
  — защита от перезаряда (выше 4,2В);
  — защита от глубокого разряда (ниже 2,5В);
  — защита от токовой перегрузки;
  — защита от короткого замыкания.

  На фото показана плата контроллера заряда от аккумулятора на 3,7V.



  Микросхема с маркировкой DW01-P в небольшом корпусе – это по сути «мозг» контроллера. Вот типовая схема включения данной микросхемы. На схеме G1 — ячейка литий-ионного или полимерного аккумулятора. FET1, FET2 — это MOSFET-транзисторы.

  Транзисторы MOSFET не входят в состав микросхемы DW01-P и выполнены в виде отдельной микросхемы-сборки из 2 MOSFET транзисторов N-типа. Обычно используется сборка с маркировкой 8205, а корпус может быть как 6-ти выводной (SOT-23-6), так и 8-ми выводной (TSSOP-8). Сборка может маркироваться как TXY8205A, SSF8205, S8205A и т.д. Также можно встретить сборки с маркировкой 8814 и аналогичные.



  Два полевых транзистора используются для того, чтобы раздельно контролировать разряд и заряд ячейки аккумулятора. Для удобства их изготавливают в одном корпусе.
  Тот транзистор (FET1), что подключен к выводу OD (Overdischarge) микросхемы DW01-P, контролирует разряд аккумулятора – подключает/отключает нагрузку. А тот (FET2), что подключен к выводу OC (Overcharge) – подключает/отключает источник питания (зарядное устройство). Таким образом, открывая или закрывая соответствующий транзистор, можно, например, отключать нагрузку (потребитель) или останавливать зарядку ячейки аккумулятора.
  Давайте разберёмся в логике работы микросхемы управления и всей схемы защиты вцелом.



  Защита от перезаряда (выше 4,2В).

  Как известно, перезаряд литиевого аккумулятора свыше 4,2 – 4,3V чреват перегревом и даже взрывом.
  Если напряжение на ячейке достигнет 4,2 – 4,3V (Overcharge Protection Voltage — VOCP), то микросхема управления закрывает транзистор FET2, тем самым препятствуя дальнейшему заряду аккумулятора. Аккумулятор будет отключен от источника питания до тех пор, пока напряжение на элементе не снизится ниже 4 – 4,1V (Overcharge Release Voltage – VOCR) из-за саморазряда. Это только в том случае, если к аккумулятору не подключена нагрузка, например он вынут из сотового телефона.
  Если же аккумулятор подключен к нагрузке, то транзистор FET2 вновь открывается, когда напряжение на ячейке упадет, ниже 4,2V.

  Защита от глубокого разряда (ниже 2,5В).

  Если напряжение на аккумуляторе падает ниже 2,3 – 2,5V (Overdischarge Protection Voltage — VODP), то контроллер выключает MOSFET-транзистор разряда FET1 – он подключен к выводу DO.
  Далее микросхема управления DW01-P перейдёт в режим сна (Power Down) и потребляет ток всего 0,1 мкА. (при напряжении питания 2V).
  Тут есть весьма интересное условие. Пока напряжение на ячейке аккумулятора не превысит 2,9 – 3,1V (Overdischarge Release Voltage — VODR), нагрузка будет полностью отключена. На клеммах контроллера будет 0V. Те, кто мало знаком с логикой работы защитной схемы могут принять такое положение дел за «смерть» аккумулятора.
  Чтобы контроллер вновь подключил аккумулятор к «внешнему миру», то есть к нагрузке, напряжение на ячейке аккумулятора должно быть 2,9 – 3,1V (VODR).
  Тут возникает весьма резонный вопрос. По схеме видно, что выводы Стока (Drain) транзисторов FET1, FET2 соединены вместе и никуда не подключаются. Как же течёт ток по такой цепи, когда срабатывает защита от глубокого разряда? Как нам снова подзарядить «банку» аккумулятора, чтобы контроллер опять включил транзистор разряда — FET1?
  Дело в том, что внутри полевых транзисторов есть так называемые паразитные диоды – они являются результатом технологического процесса изготовления MOSFET-транзисторов. Вот именно через такой паразитный (внутренний) диод транзистора FET1 и будет течь ток заряда, так как он будет включен в прямом направлении.
  Также если порыться в даташитах на микросхемы защиты Li-ion/polymer (в том числе DW01-P, G2NK), то можно узнать, что после срабатывания защиты от глубокого разряда, действует схема обнаружения заряда — Charger Detection. То есть при подключении зарядного устройства схема определит, что зарядник подключен и разрешит процесс заряда.
  Зарядка до уровня 3,1V после глубокого разряда литиевой ячейки может занять весьма длительное время — несколько часов.
  Защита от токовой перегрузки
  Защита от перегрузки срабатывает по падению напряжения на транзисторах (измеряется входом CS подключенным через резистор R2 к выходу). Т.е., даже если очень плавно увеличивать ток, то по достижению 2,5-3 ампер (для небольших аккумуляторов) плата нагрузку отключает.
  Защита от короткого замыкания.
  При коротком замыкании (КЗ) в нагрузке контроллер полностью отключает её до тех пор, пока замыкание не будет устранено.

  Сброс защиты.
  Если в процессе эксплуатации батареи контроллер уйдет в какую-либо из перечисленных защит, то для выхода его из этого состояния необходимо кратковременно замкнуть контакты “ВATT-“ и “GND” . Или можно кратковременно замкнуть специальные контакты для сброса защиты «точки».

  Средний выход контроллера просто подсоединен через резистор определенного номинала к отрицательному выводу батареи. В некоторых моделях контроллеров вместо постоянного резистора устанавливают терморезистор для контроля температуры батареи.
  По номиналу этого резистора Ваше устройство может определить тип аккумулятора, или выключиться при несоответствии этого номинала нужным значениям.



  Моя доработка контролера Li-ion аккумулятора.

  Зеленый светодиод HL2 служит для индикации процесса зарядки. Он подключен параллельно выходу зарядного устройства и начинает светиться, как только ЗУ подключается к сети.
  Для индикации окончания зарядки добавим в схему светодиод HL1. Когда напряжение на клеммах батареи достигает 4,2В, то микросхема управления закрывает транзистор FET2, тем самым препятствуя дальнейшему заряду аккумулятора. В это время транзистор VT1 открывается и светодиод HL1 начинает светиться, сигнализирую об окончании процесса зарядки.
  Диод Шоттки VD1 установлен т.к. зарядное устройство будет вмонтировано в корпус фонарика и соответственно отключаться не будет. Диод служит для предотвращения разрядки батареи через внутренние цепи зарядного устройства, а также для предотвращения свечения светодиода, если сработает защита от «глубокого разряда» (контроллер выключил MOSFET-транзистор FET1).





  4. Зарядное устройство.

  В качестве зарядного устройства будем использовать обыкновенный блок питания для зарядки телефонов 5В 1А. В моем случае необходимо разобрать корпус зарядного устройства, а саму плату встроить в корпус фонарика.



  Схематическое изображение соединения всех элементов.



  Надеюсь, для кого-то было интересно. На оригинальность не претендую. Просто делюсь своим опытом.

  Дубликаты не найдены

  Все это очень весело, интересно и познавательно за исключением самого главного — света. Если нужно чтобы был хоть сколько нибудь нормальный свет то придется ставить сколько нибудь нормальный светодиод. И драйвер его питать. И оптическую систему. И ещё он будет греться и тепло надо отводить. Причем хочу заметить что можно взять скажем дешёвый кри, поставить на него дешёвую полноотражающую линзу и запитать дешёвым линейником то с отводом тепла все равно будут проблемы.

  Собственно если смотреть на все как на замену свинцовой батареи то все огонь, а если как на фонарь то уже не очень.

  Если оно меньше, чем 2.5В, то смело его выбрасываем (аккумулятор, который долгое время был разряжен ниже этого значения всё равно не жилец).


  тут могу поспорить, у меня не один десяток банок, разряженных вообще чуть ли не до абсолютного нуля, прожил после зарядки от пары месяцев до года, так что если они достались задаром — можно поиграться.

  Ну и это.. токоограничивающие резисторы хороши, если у тебя там дохленький светодиод с током 20-50 мА. А если вдруг случайно затесался какой-нибудь настоящий Cree с потреблением в полампера, то резистор — говнорешение. Ни стабильности от него не ждать, ни эффективности — 0.6В падения *0.5А дают 0.3Вт тепла, при потреблении диода в 1.5 Вт это достаточно ощутимое значение — заменив резистор на драйвер с КПД хотя бы 90%, можно получить выигрыш во времени работы от получаса до пары-тройки часов, в зависимости от ёмкости АКБ, да и сам светодиод проживет долгую и счастливую жизнь тогда. Драйвер на том же Али тоже стоит копейки, до 150-200 рублей на ток 1-1.5А.

  Ну я вот примерно это и сказал, если там дохлая китайчатина с током потребления десятки мА и яркостью 100-200 Лм, то сгодится и резисторы.

  у меня под такую переделку попал достаточно мощный фонарь с диодом, который жрет 1А и сидит на солидном радиаторе. Оригинальная схема предусматривала целую сборку из 0.25 Вт резисторов в параллель и питание от пальчиковых батареей типа D. Я переделал под литий, но сборку резисторов оставил. Время работы было часов 5 +-. Потом переделал на драйвер и оп — больше 6 часов работы в итоге. Плюс появились режимы стробоскопа SOS и три ступени яркости вместо двух в исходном варианте.

  За режим стробоскопа почти в каждом фонарике отдельный осиновый кол изобретателю)))

  Скорее кол в жопу надо вставлять тем, кто этим режимом пользуется как попало и где попало.

  К примеру, я, катаясь на работу, регулярно вижу велосипедиста одного и того же, с фонариком и стопом в режиме стробоскопа. Но — не слепит и не раздражает. Потому что направлено не на проезжую часть, в глаза водителей, а на обочину, ещё и прилично вниз, практически под ноги.

  В итоге видишь вспышки, но не слепящие, а привлекающие внимание.

  Ну и мощность, конечно, решает — одно дело моргать стробом диодом на 50-100 лм, другое дело когда так хуярит прожектор на 700-1000 лм с тремя кристаллами и линзой.

  Фонари покупают не только велосипедисты. А этот режим нельзя включить отдельной кнопкой. Он, сцуко, стоит в очереди на одной и той же кнопке)))

  .Аккумы 18650 (есть и 20700, 21700, 26850) можно купить в любом вейпшопе, стоимость 250 — 350 рублей за штуку.

  А старую батарею можно найти на свалке или попросить у соседа, после того, как она на его ноуте перестала «держать» бесплатно или за пиво.

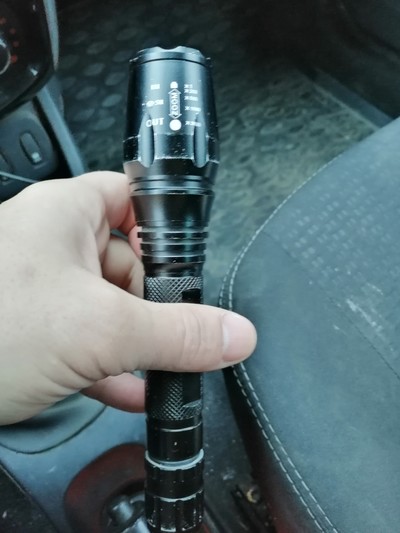

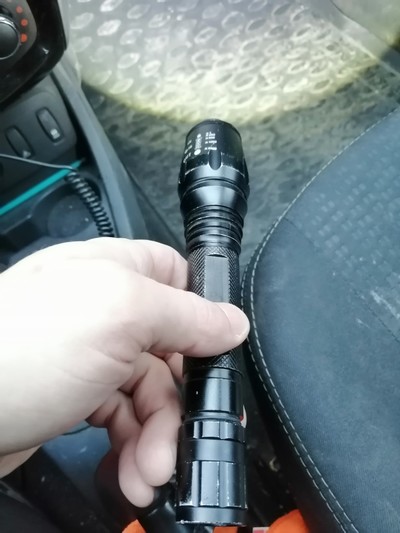

  я вот тоже взял себе такой же. На 2 АКБ 18650.

  Думал будет поярче чем такой же фонарь на один акб 18650

  Но увы — светят одинаково

  Светят одинаково, тут надо на голову и светодиод смотреть, от них больше зависит. У меня два фонаря на 7,4, но разные головы и свет разный.

  Но вот с двумя аккумуляторами работает дольше, для меня это критично.

  Был с такой же головой на 3,7, светил точно также. пролюбил где то

  эээ. я увидел только схемы, а как это все собрать не описано и не показано! так что считай тема сисек не раскрыта

  Нужно подключить три светодиода к пауербанку (через usb т.е.) чтобы все 3 горели одновременно.

  Можно это делать напрямую или нужно через всякие микросхемы пускать это всё?

  А элементы из старого аккума не будут уже «уставшими»?

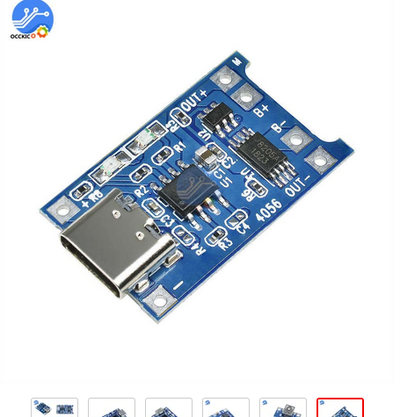

  И потом, разве нет готовых контроллеров заряда на том же Али? Ваш способ интересный и познавательный, но ИМХО сложноват.

  Аккумы уставшими не будут, как правило в ноутбучной батареи умирает 1-2 из 6, остальные в хорошем состоянии, готовые контроллеры на али есть 100 рублей за 5 штук



  Схематическое изображение соединения всех элементов.

  Вот нахуя ты это нарисовал?

  Для тех, кто не понимает УГО транзисторов, светодиодов и резисторов? Так они не соберут по этой схеме, ты же полярность светодиодов не подписал.

  это закос под молодёжную моду. Там у них это фрицинг называется.



  Про фонарики

  Лет десять назад купил себе три фонарика «на разные случаи жизни». Один на две «пальчиковые» батарейки АА, чтобы бросить в рюкзак навечно, один налобный на одну батарейку АА и один побольше на две батарейки А123 (или на один аккумулятор 18650), подствольный на сцукобластер. А тут недавно, пока искал ультрафиолетовый, заодно почитал, что появилось нового. Ну, что сказать, фонарикостроение за десять лет не просто шагнуло вперёд, оно прыгнуло. Сначала решил заменить «рюкзачный» вариант на что-то получше на аккумуляторе 18650 или 21700, потратил некоторое время на чтение. В результате «рюкзачный» всё-таки выбрал на одном маленьком аккумуляторе 14500.

  Спойлер. Чтобы не читать много, сразу напишу свои субъективные выводы, остальное можно не читать. Если использовать фонарик постоянно для работы, то можно найти небольшой вариант на аккумуляторе 18650, налобные тоже есть. Если нужен «в карман на всякий случай», то есть маленькие на литиевых аккумуляторах 14500 (14500 по размеру как «пальчиковые» АА, можно и пальчиковые вставлять, но тогда менее ярко светят). Налобных на 14500 выбор меньше, но есть. На аккумуляторах 21700 тоже выбор меньше, фонарики по размеру немного больше, чем 18650, и это имеет смысл, если уже есть зарядка для 21700. На этот раз решил брать что подешевле, иначе после всех скачков доллара жаба задушит за фирменные, курс совсем не тот, что был 10 лет назад. В итоге купил на алиэкспрессе три китайских «конвоя»: маленький на 14500 (Convoy T2), побольше на 18650 с высоким индексом цветопередачи (Convoy S2+ со светодиодом Samsung 351D Ra=90) и «чисто потестить» Convoy S21B на 21700.



  Примечание к картинке. Да, я знаю, что на среднем фонаре темляк неправильно привязан, это так «из коробки» было, потом привязал правильно, но лень было переснимать.

  Как обычно, профильные форумы чего угодно — это опасное место. Если человек, далёкий от фонариков, решит зайти, например, на Фонарёвку, чтобы выбрать что-то простое, то горе ему. Много страниц непонятных слов, и в конце человек поймёт, что знает ещё меньше, чем знал. С добавлением степени офигевания от цен на фирменные фонари. Но, при минимальном желании разобраться, это полезное место в темах вроде «FAQ по выбору компактного фонаря на 1 аккумулятор 18650» http://forum.fonarevka.ru/showthread.php?t=17644 Или «Выбор налобного фонаря» http://forum.fonarevka.ru/showthread.php?t=21703 Становится хотя бы немного понятно, за что фирмы хотят деньги.

  Ещё надо понимать, что есть нужный пафос, а есть ненужный. Например, если нужен подствольный фонарь на дробовик, то фонарь должен выдерживать отдачу, а если просто «в рюкзак на каждый день», то сильная противоударность не нужна. Или кто-то допускает мысль, что может фотографировать, используя фонарик, и готов доплатить за высокий индекс цветопередачи CRI, а кому-то только иногда дорогу подсветить, ему такое не нужно. Где-то есть просветлённое стекло, на котором не теряется несколько процентов яркости. Каждая функция по улучшению стоит денег.

  Примечание. Возможно, у продавца недорогих фонарей на алиэкспресс и не было таких покупателей, которые интересуются, какой CRI у светодиода, а я нашёл datasheet и спросил: «На светодиоде должен быть номер вида XHP50B-BD-GGGG-HJKLMMNNN, какая там буква на месте буквы L?». Понятно, что высокого ожидать нельзя, но почему бы не поинтересоваться. И да, я знаю, что часто и этим индексам нельзя сильно верить, потому что это зависит даже от того, по какой методике считали, R1-R8 по 8 цветам, CQS по 15 или TM30.

  Или вот у меня есть зарядка, в которую, помимо часто используемых 18650, можно запихнуть 21700 (хотя немного криво и с трудом), которые по характеристикам лучше, чем распространённые 18650, но пока их массово ставят только в машины Тесла и в вейпы. Я вижу, что, купив фонарик, который поддерживает аккумуляторы 21700, я могу получить хороший фонарь на случай «пойти зимней ночью в зловещую лесополосу собирать подснежники», так сказать, сказка «12 месяцев» современной эпохи. А у кого-то зарядки нет и он понимает, что к цене фонаря нужно приплюсовать аккумулятор и зарядку. А хорошая универсальная зарядка даже на пару ячеек тоже не очень дешёвая. И хороший аккум 21700 на 5000mah тоже ни разу не дешёвый (из ёмких часто Samsung или LG, и в реале будет не 5000mAh, а немного меньше). То есть, на выбор могут влиять много факторов.

  Последние годы самый «народный» вариант на 18650 — это китайский Convoy S2+. Бюджетность обеспечивается ещё и за счёт того, что опции отдельно: если нужна клипса или чехол, то надо докупать. Аккумулятора и зарядки в комплекте тоже, естественно, нет. Зато раздолье для модификаций — можно набрать отдельных частей под свои задачи и собирать, как конструктор. Ультрафиолетовый фонарь, кстати, так и сделали, взяли за основу S2 и поставили УФ светодиод и спецстекло. Даже если просто вбить название в поиск на алиэкспресс, то много вариантов с разными светодиодами и разными режимами. Я пока что лениво думаю, что можно было бы докупить TIR-оптику (отдельная большая тема http://forum.fonarevka.ru/showthread.php?t=24816 ), но пока сдерживаю себя, потому что уже понял, что модификация фонарей — это процесс, который трудно остановить.

  В общем, сначала заказал Convoy S21B (версия для аккумулятора 21700, чуть крупнее, чем S2) со светодиодом XHP50.2 и температурой 5000К (и неизвестным CRI, но чего хотеть от бюджетного). Естественно, тот вариант, где управление яркостью можно выбирать из 12 групп, чтобы больше возможностей. Если кто-то думает, что 15-20 долларов за фонарик без аккумулятора — это не очень бюджетно, можно посмотреть на цены специализированных брендов вроде Acebeam, FenixLight, Zebralight, ArmyTek.

  На фото новый на 21700 и старый на 2 «пальчиковых», чтобы оценить разницу в размерах. По «количеству электричества внутри» разница в три раза, яркость тоже сильно выше.



  На самом деле, вопрос, какой аккумулятор, 21700 или 18650 лучше в небольшом фонарике, остаётся открытым. Скорее всего, лучше взять на 18650 и один запасной аккумулятор, потому что это компактнее, вариантов больше, например, есть с высоким индексом цветопередачи на светодиоде Samsung LH351D, и зарядку на 18650 найти проще. Учитывая мою старую статью «Как фотографировать предметку с помощью одного фонарика» Композитинг в фотографии. Предметная фотография с помощью одного карманного фонарика и Photoshop неудивительно, что и такую штуку (на 18650 с высоким индексом цветопередачи) я тоже заказал.

  Управление из групп означает, что, например, в одной группе короткое нажатие на кнопку меняет яркость в процентах: 0.1, 1, 10, 35, 100, в другой группе добавлен ещё стробоскоп и индикация заряда батареи, в третьей всего три режима в 1, 20 и 100 процентов, где-то умеет мигать сигнал SOS азбукой Морзе. В общем, можно выбрать самую удобную для себя группу. Конечно, я бы ещё добавил режим, который мигает азбукой Морзе «Вы кто такие? Я вас не звал», но и так неплохо.

  Примечание. И, если бы я сейчас брал налобный фонарик, то тоже смотрел бы на литиевом аккумуляторе, скорее всего на 18650 и с цветопередачей CRI 90% или больше. По уровню запасаемой энергии один аккумулятор 18650 равен примерно 4 «пальчиковым» АА (а аккумулятор 21700 равен 6 «пальчиковым»). По размерам крупнее, но характеристики сильно лучше.

  Ещё перед любой покупкой фонаря рекомендую почитать Фонарёвку про выбранную модель, там на очень много моделей есть обзоры и отзывы пользователей. Но надо смотреть даты отзывов, «начинка» фонаря может меняться.

  Примечание. «Уровень запасаемой энергии» проще всего мерить в Ватт*час, на батарейках и аккумуляторах пишут mAh: миллиАмпер*час, надо умножить Ампер*час на вольты, тогда получится Ватт*час. И ещё читать тесты реальной ёмкости. Например, на икеевских аккумуляторах Ладда написано 2450 mAh (близко к максимально возможной ёмкости Mi-MH АА), по тестам похоже, даже чуть больше может быть, значит, умножаем 2450 на напряжение 1.2 Вольт, получаем 2940 миллиВатт*час, или 2.9 Ватт*час. У 18650 максимальная ёмкость примерно 3400mAh, умножаем 3400 на 3.6 Вольт, получаем примерно 12.2 Ватт*час. Ёмкость 18650 делим на ёмкость АА: 12.2/2.9=4.2, то есть, 1 хороший аккумулятор 18650 может заменить 4 хороших аккумулятора АА. Ещё, чтобы избежать долгих математических разборок и пугания людей словами вроде «на самом деле, 3.6 вольт — это номинальное напряжение», сразу скажу, что именно поэтому в нормальных тестах пишут итоговое Ватт*час (W*h). Например, в тесте https://www.ixbt.com/live/rimlyanin/akkumulyatory-ikea-ladda. икеевские при разряде током 0.5А выдали диапазон от 3.05 до 3.17 Ватт*час. А 18650 Sanyo/Panasonic NCR18650GA 3500mAh (Red) в тесте https://lygte-info.dk/review/batteries2012/Sanyo NCR18650GA 3500mAh (Red) UK.html при токе 0.2А выдали 12.275 Ватт*час. И сравнение ёмкости сразу понятно. Если не нужен специальный аккумулятор, например, высокотоковый для шуруповёрта или вейпа, то про остальные параметры можно не читать. Максимальную ёмкость обычно меряют с небольшими токами разряда, при увеличении тока отдаваемая мощность уменьшается и для АА, и для 18650, но примерное соотношение 1/4 сохраняется.

  Когда решил, что фонарик на 18650 тяжеловат для «бросить в рюкзак навечно», начал смотреть, что ещё есть из возможных вариантов для повседневного ношения (то, что называют EDC — everyday carry). И да, варианты есть. Главное: сейчас достаточно фонариков, которые работают на литиевых аккумуляторах 14500. По размеру это как «пальчиковые» АА, но среднее напряжение 3.6-3.7 Вольт (в 3 раза выше), по весу легче, а «запасаемое электричество» даже чуть больше. И за счёт более высокого напряжения от одного 14500 яркость обычно выше, чем от «пальчикового» АА. Также плюс в том, что вместо 14500 можно поставить обычный АА, просто не так ярко будет светить. Минус может быть в том, что нужен не только аккумулятор 14500 (в среднем, дороже, чем АА), но и зарядка для литиевых аккумуляторов, но зарядка у меня давно есть. Сейчас хватает универсальных зарядок, которые поддерживают как литиевые, так и «пальчиковые» NiMH, один раз можно купить.

  Вывод основной: есть специализированные форумы про разные фонари, где желающих разобраться ждёт много страниц чтения. Но там есть и «сборные» темы по выбору http://forum.fonarevka.ru/forumdisplay.php?s=0ddbdc69840ad4b. , где можно, например, кратко прочитать «FAQ по выбору фонарей на 1АА» http://forum.fonarevka.ru/showthread.php?t=17880

  Список фонариков на аккумуляторах 14500 большой, с очень разными ценами, например: Fenix LD12 (2017), Fenix RC05, Eagletac D25A Clicky MKII, Olight S1A Baton, Skilhunt АА 2.0, Sofirn SP10S, Sofirn sf14, Lumintop Tool AA 2.0, Thrunite T10 v2, Convoy T2. Часто производители берут старую модель для одного аккумулятора АА и модифицируют электрику (электрика для светодиодов называется «драйвер»), чтобы поддерживался ещё и 14500, поэтому и много названий вида V2 (версия 2).

  В общем, взял Convoy T2, это начальный уровень из серии «дёшево и сердито» (с поддержкой 14500, первые версии не поддерживали, V2 не написали, но оно там незримо присутствует), это примерно как взяли большой фонарик Convoy S2+ и равномерно уменьшили.



  Светодиоды и цветовую температуру при покупке можно выбирать, дело вкуса, я взял на светодиоде Nichia219C (как вариант рассматривал ещё Samsung351D) на 4000К. К чему нужно быть готовым, если покупать недорогой Китай: всё очень быстро меняется. За пару лет все внутренности (драйвер, светодиод) могут поменяться, при этом название и внешний вид останутся, поэтому надо искать самые новые обзоры. Вот, например, обзор Convoy T2 2021 года и сравнение с версией 2018 года (на английском языке) https://zeroair.org/2019/01/14/convoy-t2-flashlight-review/ В 2018 году он не поддерживал 14500, хотя энтузиасты пробовали запихивать, а теперь вроде даже драйвер с защитой для литиевого аккумулятора поставили, но это не точно, поэтому аккумуляторы взял защищённые. Хотя, тоже лотерея — защищённые чуть длиннее, в некоторые фонари могут не влезть. А бывают чуть толще, в некоторые фонари или лезут с трудом, или с аккумуляторов обдирают этикетку ради долей миллиметра, чтобы запихнуть. В этот Convoy T2 икеевский аккумулятор Ладда диаметром 14.2мм лезет впритык, а литиевый 14.4мм уже надо заталкивать, а чтобы вытащить, надо отвинчивать «голову» фонарика и пальцем выпихивать.



  А ещё в некоторые фонари нужны аккумуляторы с выступающим плюсовым контактом, как в АА, плоские не подойдут. Я на всякий случай взял как раз с выступающим контактом.

  Аккумуляторы 14500 взял защищённые, где внутри плата, не дающая разрядить ниже 2.5 Вольт, чтобы аккумулятор не помер. В каких-то фонарях делают защиту, но с недорогими фонарями пока решил не рисковать. Это для 18650 сейчас в технике везде защита, уже привычный формат, а если 14500 — это замена «пальчиковым», то неизвестно. Один фонарик взял в подарок, так что для комплекта заказал ещё зарядку для нескольких типов аккумуляторов (LiitoKala Lii-S1 на одну ячейку, но, если кто-то планирует заряжать ещё и NiMH, то лучше брать как минимум на 2 ячейки, мало в каком устройство нужен всего один АА). Зарядка заставила меня задуматься. Посмотрел, какой стороной вставлять аккумулятор, а там надпись Any Polarity — «любой стороной». «А что, так можно было?»



  Дополнение про маленькие налобные фонари. Они тоже есть с поддержкой 14500, например, ZebraLight H52, своеобразный стандарт маленьких налобников (опять повторюсь, надо внимательно читать характеристики конкретных моделей, потому что, например, более новая модель H53 литиевые аккумуляторы не поддерживает, если в названии в конце добавлен индекс F, значит, там матовое стекло, которое даёт более рассеянный свет, а цветовая температура кодируется буквами: w-тёплый) или Acebeam H40 (где тоже можно выбрать светодиод: или поярче, или выше индекс цветопередачи CRI). Если нужен совсем маленький и яркий налобный, то, мне кажется, с поддержкой 14500 тоже лучше, чем на одном аккумуляторе АА. Но цены не всех вдохновят.

  Дополнение. Если брать фонари Convoy, то на алиэкспрессе есть «широко известный в узких кругах» работающий с 2013 года «Convoy flashlight Store», с продавцом по имени Саймон. Там и аккумуляторы есть, но про аккумуляторы было написано, что только курьером, видимо, из-за ограничений на почте на пересылку литиевых. Литиевые аккумуляторы я обычно беру в оффлайновом «Запас мощности», там оригиналы, хотя получается значительно дороже, чем на алиэкспрессе, поэтому всем рекомендовать не могу, но мне литиевых никогда много было не нужно. Взял KeepPower, на которых с пафосом написано 1100mAh. Естественно, я не поверил, обычная ёмкость 14500 лития 800-950mAh, 1100 — это что-то много. У NiMH обычный максимум — это где-то 2500mah, умножаем на 1.2 Вольта, получаем энергоёмкость 3000 мВатт*час, тут 1100 умножаем на 3.6 Вольт, получаем 3960 мВатт*час, просто слишком дофига. Засунул в зарядку на быстрый тест на самый низкий ток 0.3А (ёмкость зависит от скорости разряда), получил 963 и 983 mAh. В общем-то, тоже немало. Чтобы превзойти ёмкость крутого АА, литиевому достаточно 850mAh, так что близкое к 1000mAh — это всё равно очень хорошо. И, вероятно, при низком напряжении электричество отключилось в зарядке, а не в плате защиты, иначе, возможно, ещё дотянуло бы.



  А, в целом, если аккумулятор выдаёт «честные» 850mAh, этого хватит, можно не переплачивать. Если бы точно был уверен, что в фонарике есть защита от разряда, то незащищённые аккумуляторы заметно дешевле.

  Дьявол где-то ликует.





  Про аккумуляторы: «пальчиковые», «мизинчиковые» (АА и ААА), 18650 и про переделку шуруповёрта на литиевые аккумуляторы

  Начнём с того, что у всего должен быть какой-то смысл, даже если «это же просто прикольно». Например, для пульта управления телевизором аккумуляторы не нужны, их надо менять настолько редко, что смысла нет. У меня ситуация другая — для начала две вспышки и 4 синхронизатора (1 на фотоаппарат и 3 на вспышки или моноблоки). Плюс для вспышек нужны запасные. Это сразу 24 штуки аккумуляторов АА.

  Ну и по-мелочи. В настенные часы. В фонарик. В два других фонарика. В увеличительное стекло с подсветкой 3 «мизинчиковых» ААА. Раз уж закупился, то и во все пульты. В общем, кругом аккумуляторы. Когда выбирал, как обычно, сначала пошёл читать. Нашёл хорошую статью https://habr.com/ru/company/lamptest/blog/386123/ Тестирование разных брендов на примере 198 аккумуляторов в течение 4 месяцев — это масштаб.

  Примечание. Этот же автор, кстати, регулярно тестирует светодиодные лампы на соответствие параметрам по яркости и коэффициенту цветопередачи, если кто-то пользуется дома светодиодными лампами, то lamptest.ru может пригодиться.

  Литиевые аккумуляторы используются практически повсеместно, но есть одна область, где часто используют вроде как более устаревшие NiMH (никель-металлгидридные) — это как раз размер АА и ААА. Главное — цена. Литиевые АА напряжением 1.5 вольта есть, но цена у них в разы выше, поэтому АА и ААА с надписью NiMH встречаются часто. Аккумуляторы лучше брать класса с многообещающим названием LSD. Low self-discharge — низкий саморазряд. Такие могут лежать очень долго, и в них ещё останется заряд.

  Я очень давно купил для одной фотовспышки пафосные Eneloop, а, когда потребовалось докупить для второй вспышки, то после исследования выяснилось, что икеевские аккумуляторы «Ладда» производятся на том же заводе, по характеристикам аналогичные, но сильно дешевле, так что купил их.

  Сейчас аккумуляторов с низким саморазрядом много (и, очень возможно, что все они производятся всего на нескольких фабриках), так что в первую очередь смотрел в таблице тестирования «стоимость за 1000мАч» В первых рядах Ikea (с очень большим отрывом) и Pkcell (даже не слышал раньше). Хотя в Икею за аккумуляторами ехать опасно — поедешь купить аккумуляторы, потом вернёшься с кучей вещей с непроизносимыми названиями. Но как-то справился.

  Далее. Те, кто используют аккумуляторы, должны понимать, что плохое зарядное устройство может со временем испортить любые хорошие аккумуляторы. Естественно, у зарядного устройства должен быть выбор силы тока заряда и датчики температуры, чтобы ничего не перегрелось. Должен автоматически определяться тип аккумулятора (хотя, если устройство только для NiMH формата АА и ААА, то это обычно не нужно, но часто есть поддержка старых NiCd, а то вдруг кто-то найдёт и попробует зарядить). Желательно, чтобы была зарядка одновременно и АА, и ААА. Защита от неправильной полярности (если случайно обратной стороной вставить). В целом, у хорошего зарядного устройства должны быть:

  — независимые каналы зарядки. В разные слоты можно одновременно вставлять разные аккумуляторы АА или ААА.

  — Выбор тока заряда, обычно диапазон примерно от 200mah до 1000. Маленькие токи заряжают долго, но безопасно, от больших токов аккумулятор может перегреться и срок службы уменьшается. Теоретически считается, что заряжать можно током, равным половине ёмкости, то есть, если ёмкость 2000mah, то заряжать можно 1000, но мне проще поставить на ночь всего на 200mah, поскольку я использую аккумуляторы с низким саморазрядом, до нуля они редко разряжены. В эту тему глубоко не лез.

  — режим разрядки. Нужен для удаления «эффекта памяти» никель-металлгидридных (NiMH) аккумуляторов. Если аккумуляторы долго лежали полуразряженными, то, чтобы получить полную ёмкость, их сначала надо разрядить до конца, а потом снова зарядить.

  — тестирование. Определение ёмкости: аккумулятор полностью заряжается, а потом разряжается, отданная энергия измеряется. Это позволяет определять испорченные аккумуляторы: если результат сильно меньше номинала, то повод задуматься или о замене или о попытке восстановления (следующий пункт).

  — восстановление. Аккумуляторы со временем могут терять ёмкость, иногда помогает несколько раз подряд зарядить и полностью разрядить их. В режиме Refresh аккумулятор заряжается и разряжается, и каждый раз отданная энергия измеряется, циклы повторяются, пока ёмкость не перестанет расти. Это может занять даже несколько дней, но есть вероятность вернуть аккумулятор к жизни. Кому-то проще купить новый, но мы тут говорим про возможности зарядного устройства.

  Понятно, что можно купить что-то вроде универсальных Turnigy Accucell-6 или Imax B6, ими часто заряжают батареи квадрокоптеров, но через переходники можно заряжать что угодно, от пальчиковых до автомобильных. Автомобильный я Accucell-6 заряжал, выбрал тип свинцовый, напряжение, до которого заряжать, силу тока и сколько максимально времени, там настраивается вообще всё. Но обычно люди хотят просто поставить аккумуляторы в зарядку без плясок с бубном, и даже не выбирать АА или ААА, а просто ставить, пусть зарядка сама разбирается.

  Я для этой цели давно купил Kweller X-1800, но вообще хватает всяких специализированных брендов, которые делают зарядные устройства, хотя этих брендов не так уж много: Ansmann, Kweller, La Crosse (Technoline), LiitoKala, MAHA, OPUS, SkyRC, XTAR. Нижний ценовой предел у таких «умных зарядок» примерно одинаковый, а вот вверх цена может расти и расти. Потому что нет предела совершенству, например, есть SkyRC 3000, который умеет заряжать сорок видов аккумуляторов и может передавать информацию на приложение в телефоне, но и цена в разы выше, и обычному человеку это вряд ли нужно.

  Выводы: если пользуетесь «пальчиковыми» или «мизинчиковыми» аккумуляторами (АА или ААА), то по соотношению цена/качество очень хорошо себя показали Икеевские «ладда» (большой ёмкости белого цвета, поменьше бежевого). Зарядное устройство вроде La Crosse BC-700 или Kweller X-1800 , либо искать, ориентируясь на основные требования, изложенные выше. Хранить аккумуляторы проще всего в специальных пластиковых коробочках, на алиэкспресс поиск по «battery aa case», в небольшие коробки обычно помещаются 4 АА или 5 ААА батареек, но вообще размеры бывают разные, я для вспышек храню в коробках на 8 штук.

  Примечание. В аккумуляторах АА напряжение 1.2В, в батарейках 1.5В, некоторая техника (фотоаппараты, какие-то модели тонометров) может с аккумуляторами не работать, считая их подсевшими батарейками. У меня всё работало: вспышки, лазерная рулетка, фонарик, пульт к телевизору, в одном тонометре пробовал, нормально, но, говорят, что-то может и не работать. Ещё в радиоприёмник пробовал, но приёмник был достаточно умный, чтобы не только понять, что в нём аккумуляторы, но ещё и сам их заряжал. Существуют аккумуляторы с напряжением 1.5В, литий со встроенным преобразователем тока (выдают стабильно 1.5В, потом сразу резко «в ноль»), либо никель-цинк NiZn (экзотика с малым сроком службы и быстрым разрядом). Но цены такие, что дешевле батарейки упаковками покупать. Плюс для аккумуляторов 1.5В нужны свои зарядки, в обычной можно получить возгорание.

  Про аккумуляторы 18650.

  Внимание! Если кто-то не использует постоянно устройства с элементами питания 18650, то ему и аккумуляторы такие не нужны и зарядка точно не нужна. В редко используемые фонари проще пару батареек CR123 поставить и забыть. Если же купить коробку для пауэрбанка для аккумуляторов 18650, то эти коробки и сами умеют заряжать. Так что ниже, скорее, просто информация для общего развития.

  Начну издалека. Есть формат элементов питания CR123A, по сравнению с «пальчиковыми» они короче и толще (примерно 34мм длина, 17 диаметр). Плюсы: низкий саморазряд (могут лежать годами и потом работать), стабильно работают на морозе. Именно поэтому такие элементы часто используют в фонариках, которые лежат где-то «на всякий случай» вроде подствольных на всяких сцукобластерах. Не в последнюю очередь, я думаю, играет роль и то, что стандартный диаметр подствольных фонарей — 1 дюйм (25.4мм), в этот диаметр два АА не вписать, так что, если нужна умеренная компактность и одновременно хочется поярче, то фонарик на двух батарейках CR123 — хороший выбор.

  Далее логика подвела людей к следующей мысли — если всё равно часто используются две батарейки, то можно сделать одну большую по размеру двух. А ещё лучше, аккумулятор. Правда, с размерами началась путаница. Формат 18650 — это диаметр 18мм, длина 65мм, то есть, диаметр на 1мм больше батареек, хотя большинство батарейных отсеков делается немного «с запасом». Далее, аккумулятор нельзя разряжать ниже 2.5 вольт, чтобы он не помер смертью храбрых. Нормальная техника об этом «знает» и там можно использовать аккумуляторы, техника сама отключит аккумулятор при 2.5 вольт. Так что, если фонарик рассчитан на использование аккумуляторов, то всё хорошо, а если задача фонарика — просто полностью «высосать» батарейки, то всё уже совсем нехорошо. Или если вы решите просто подключить к аккумулятору лампочку, то, чтобы избежать разряда ниже 2.5 вольт, в аккумулятор может быть встроена маленькая плата защиты, которая не даёт разрядить ниже 2.5 вольт, в магазинах пишут «защищённый» или «protected» — это оно и есть. Это дороже и иногда длина тоже чуть больше. Чаще всего в технике защита есть, и защищённые не нужны, но, например, если у вас дешёвый no-name фонарик, то на всякий случай можно использовать и плату с защитой. Далее, плюсовой контакт может немного выпирать или быть плоским (flat head), где-то это не важно, но есть, например, коробки для пауэрбанков, где можно применять только плоские, выпирающий контакт чуть-чуть не влезает. В общем, стандартизация так себе. Но, в большинстве случаев, используются размеры: диаметр 18мм и длина 65мм.

  Формат 18650 очень популярен. У меня есть два фонарика под такие и коробка пауэрбанка. Кто летает на квадрокоптерах, возможно, использовал очки Fat Shark с такими аккумуляторами. В основном, 18650 используются там, где нужно больше мощности и ёмкости, чем от простых «пальчиковых» АА. Некоторые люди даже делают для квадрокоптеров блоки батарей 18650, так что время полёта увеличивается раза в два. А в старых автомобилях Тесла батарея состоит из 7104 аккумуляторов 18650 (сейчас перешли на формат 21700). Это, кстати, в своё время породило некоторый дефицит. Одни из самых ёмких (3400mah) производятся на заводе Panasonic (если пишут, например, «9000mAh», значит, надо ловить рептилоидов, которые используют неизвестные на Земле технологии). Когда Илон Маск начал в каждую свою теслу пихать по 540кг таких аккумуляторов, то аккумуляторов закономерно стало не хватать. Появилось больше подделок. Видел фото, где внутри корпуса 18650 был вделан 14500 — это по размеру как обычный пальчиковый АА, но напряжение 3.7 вольт. В некоторых магазинах появилось разделение: «panasonic 18650» и «panasonic 18650, 100% original». И надпись «оригинальный», естественно, тоже не гарантия. Но, по крайней мере, если на ebay написано brand: panasonic, а это оказалось неизвестно что, то уже можно жаловаться на продавца. У меня так, кстати, появились 4 ноунейм 18650, которые продали как оригинальные, а я стряс с продавца возврат денег. Одним из аргументов было ещё и несоответствие ёмкости — померил зарядкой (см. ниже). И требовать возврата товара продавец не стал, потому что за обратную почту тоже пришлось бы платить ему. В итоге потом купил в «оффлайн» магазине, где можно было посмотреть и проверить основные признаки подделок.

  Примечание. Разработанный для новой Теслы формат аккумуляторов 21700 тоже есть в продаже, но 18650 пока гораздо более распространён.

  На что надо обращать внимание при выборе зарядки для аккумуляторов 18650 (что-то уже написал раньше, но повторюсь, немного дополнив):

  — Универсальность. С моей точки зрения, лучше купить одно устройство, которое умеет заряжать не только 18650, но и АА/ААА. У меня вспышки и синхронизаторы на АА, в общем, все пригодятся. Если бы заранее знал, то первую зарядку только под АА/ААА можно было бы и не покупать. Хотя у всего есть плюсы и минусы, зарядка под 18650 значительно крупнее по размеру и для установки в неё любых аккумуляторов надо сначала отводить подпружиненный контакт.

  — Выбор тока заряда (обычно считается, что заряжать можно половиной ёмкости, но я делаю меньше на всякий случай).

  — Защита от перегрева, излишнего заряда и неправильной полярности.

  — Режим тестирования аккумулятора. Полная зарядка и разрядка с показом ёмкости.

  — Режим восстановления (иногда называют «тренировка»). Циклы полного заряда и разряда, пока ёмкость не перестанет расти. В итоге в той, которую купил под 18650, режима восстановления не было, но чтобы всё вместе — это было дороже. Так что решил, что обойдусь. Или можно сделать тест несколько раз подряд.

  — Отдельные каналы зарядки. В разных ячейках можно одновременно заряжать разные аккумуляторы.

  — Режим Powerbank. Не всем нужно, но может быть полезно. При вставленных заряженных аккумуляторах выдаёт ток на разъём USB.

  Поскольку решил брать универсал, чтобы помимо 18650 ещё были АА и ААА, то выбор оказался не очень велик. Универсальные SkyRC стОят, как крыло от боинга, у многих других нет одновременно 18650 и АА. В общем, взял тот же Kweller, только модель X-1900. Нет режима восстановления, но можно сделать несколько раз тест. Ну и по размеру это немаленький «кирпич», так что как карманный powerbank вряд ли можно использовать.



  Если искать совсем универсальную зарядку, то внимательно читать список поддерживаемых аккумуляторов. Например, икеевские тип NiMH (никель металл-гидридные), а упоминаемые 18650 — литиевые (литий-ион). Это стандартно. Но существуют и всякие LiFePo4 (литий-железо-фосфатные). Или кому-то хочется, чтобы зарядка поддерживала формат 21700. Надо заранее прикинуть, что именно может пригодиться и составить список. Но тогда можно прийти к Accucel-6 или его близнецу Imax-b6 с переходниками.

  А вообще, опять повторюсь, большинству людей отдельная зарядка 18650 не нужна. Аккумуляторы 18650 — это для специфических вещей, таких, как пауэрбанки, фонари, вейпы, квадрокоптерные очки.

  Примечание. Относительно новый формат, разработанный для новой Теслы — 21700, чуть побольше размером, по характеристикам лучше, чем 18650, но сам не пробовал, когда свои фонарики покупал, его ещё не было. Его диаметр (21мм), я так понимаю, тоже подобрали, чтобы в фонарики диаметром в дюйм влезал. Есть переходники с 18650 на 21700, то есть, можно купить устройство для нового аккумулятора, а использовать там старый. Но пока что основная масса техники, где нужна энергия (электросамокаты и прочее вроде батарей ноутбуков) на 18650.

  Ещё на литиевые аккумуляторы 18650 часто переделывают питание старых шуруповёртов, но там уже надо паять. Про это много написано, гугл «переделка шуруповёрта на литий». Для аккумуляторов есть готовые батарейные отсеки, поиск «battery holder 18650», но к плате всё равно припаивать придётся. Можно сделать довольно дёшево, если использовать б/у аккумуляторы из батарей всяких электросамокатов (из батарей старых ноутбуков для шуруповёрта не подойдёт, нужны «высокотоковые», которые могут отдавать энергию быстро).

  Дополнение про переделку аккумуляторов шуруповёрта на литиевые 18650.

  Что нужно делать, если у шуруповёрта сдох старый NiMH аккумулятор? Самая модная тема — это переделать его на литиевые элементы 18650. Раньше была проблема: как широко известно (кхе-кхе), литиевые аккумуляторы нельзя подключать последовательно, потому что один бракованный аккумулятор мог «поломать» соседей. А, чтобы получить близкое к 12 вольт, надо последовательно соединить 3 штуки. Но сейчас платы балансировки, которые изолируют аккумуляторы, стали очень дешёвыми. Так что высокотоковые аккумуляторы на 20А, плата балансировки, руки переменной кривизны, и можно работать.



  Примечание. В шуруповёрте был аккумулятор NiMH, здоровый и тяжёлый. Такие NiMH аккумуляторы сейчас стОят, как чугунный мост (ибо уже ретро) и так же могут помереть через пару лет. Новый шуруповёрт покупать? Дешёвый неохота, а аналогичный по характеристикам см. «как чугунный мост». Так что заменить на литиевые в любом случае дешевле.

  Правда, в итоге аккумулятор «до щелчка» не вставляется, но всё равно работает. А чтобы не выпал, можно же прикрутить верёвочкой. И заряжать родной зарядкой больше нельзя, теперь у аккумулятора сзади торчит внезапный разъём для зарядки.









  Очень подробно объяснять смысла нет, потому что уроков в интернете много, например alexgyver.ru/18650/ просто немного для тех, кому лень смотреть.

  Есть формат аккумуляторов 18650 (точнее, это называется форм-фактор), у них диаметр 18мм, а длина 65мм. И вот где нужно запасать много электричества, там с вероятностью 99% будут аккумуляторы 18650. Пользуетесь пауэрбанком, чтобы подзаряжать телефон? Ездите на электросамокате? На ноутбуке есть аккумулятор? Если эти устройства вскрыть, то внутри с вероятностью, близкой к 99% будут цилиндры диаметром 18 и длиной 65мм. Почему не 100%? Во-первых, сейчас для новой Теслы разработали новый формат 20700 (21700) и эти аккумуляторы тоже начинают использовать, раньше во всех Теслах было 540кг аккумуляторов 18650. Во-вторых, есть квадрокоптеры, где, наоборот, на 99% аккумуляторы литий-полимерные Li-Po. В некоторых пауэрбанках тоже используют Li-Po, у них меньше плотность заряда и меньше срок службы, чем Li-Ion, но их можно делать любой формы, а не только цилиндры 18650, они плотнее заполняют объём.

  А вот характеристики аккумуляторов 18650 разные. Во-первых, это ёмкость. Обычно в пределах 2000-3400 mAh. Вторая важная характеристика — это сила тока, которую аккумулятор может отдавать, меряется в Амперах, диапазон обычно от 5 до 30 А. Так вот, если вы используете, скажем, пауэрбанк, чтобы запитать телефон, то сила тока не так важна, телефон «ест» относительно немного. А вот если вы катаетесь на электросамокате, то дали газу и самокат жрёт энергию очень быстро, тут нужны аккумуляторы ампер на 20. Для шуруповёртов то же самое, при старте двигателя нужно выдавать энергию очень быстро, так что аккумуляторы из батареи ноутбука могут не подойти, нужны высокотоковые.

  Обычно эти две характеристики взаимосвязаны, у высокотоковых аккумуляторов не может быть очень большой ёмкости и наоборот, у очень ёмких аккумуляторов сила тока в пределах 5А.

  И ещё про пауэрбанки. Обычно не понимал тех, кто покупает готовые. Хорошие аккумуляторы 18650 стоят денег. Если взять цену обычного банка и прикинуть стоимость одного аккумулятора, то сразу ясно, что качество аккумуляторов будет так себе. Проще отдельно купить коробку (их на али очень много, поиск «power bank case») и к ней докупить нужных аккумуляторов. Важно! Покупать готовые пауэрбанки можно и нужно, если вам нужны всякие технологии быстрой зарядки Quick Charge или Power Delivery, тогда имеет смысл доплатить за готовое профессиональное решение вроде zmi qb820, но цены там соответствующие. Сейчас в пауэрбанках также используют литий-полимерные аккумуляторы, которые могут быть любой формы, а не только цилиндр, поэтому корпус можно делать меньше размером. Например, следующая модель zmi qb822 чуть меньше zmi qb820, потому что вместо 6 18650 внутри два больших плоских li-po аккумулятора, которые заполняют почти весь корпус.

  Теперь про шуруповёрты. У одного аккумулятора 18650 напряжение 3.6 вольта, чтобы получить близкое к 12 вольт (стандартное для многих шуруповёртов), нужно последовательно соединить 3 аккумулятора, тогда в сумме будет 10.8 вольт. Но, если вдруг хоть один аккумулятор окажется бракованным или просто от времени испортится, то он начнёт «портить» соседей. Раньше это было проблемой, но потом появились дешёвые платы балансировки. Аккумуляторы соединяются, но не напрямую, а через специальную плату (называется BMS — Battery Management System), которая следит за состоянием каждого аккумулятора. Так что для получения рабочего напряжения около 12 вольт достаточно трёх аккумуляторов и платы BMS (Ампер на 25-40).

  Про производителей. Очень мало кто сам делает качественные аккумуляторы, обычно это покупка у крупных брендов и наклейка своего названия. Либо неизвестно чьё производство сомнительного качества. Сами делают: Panasonic, Sanyo (тот же панасоник), LG, Sony, Samsung. Хотите хорошее качество, но не хотите переплачивать — можно брать кого-то из них. Хотя и подделывают их массово.

  Для пауэрбанка я взял пару Panasonic на 3350mAh, но там сила тока всего 4.7А. А вот для шуруповёрта высокотоковые LG, там ёмкость ниже, 3000mAh, зато ток до 20А. Покупать лучше в магазинах, которые специализируются на таких вещах. LG для шуруповёрта я брал в «Запас мощности» не в последнюю очередь потому, что там можно сделать заказ с терминала прямо в офисе, не надо проходить всякие регистрации на сайте. Хотя один человек рассказывал, что долго методом перебора продавцов покупал на алиэкспрессе, пока не нашёл нормальное качество, после чего купил для самоката штук 60, там была серьёзная экономия. Но ради нескольких штук решил не заморачиваться.

  Плату BMS взял на алиэкспрессе, там то же самое, что в магазинах, но дешевле. Если собираетесь соединять 3 аккумулятора, то платы на 25А достаточно. Но аккумуляторы можно соединять параллельно, взять, например, 6 штук и сначала соединить парами параллельно, а потом три пары уже через плату. Тогда в сумме они могут отдавать больше тока, там можно плату на 40А. Я сначала не до конца разобрался и купил платы на 40А, когда хватило бы на 25, это не принципиально, просто чуть выше цена.

  Провода использовал модные AWG в силиконовой изоляции, они очень гибкие, можно и из обычного кабеля вытащить, просто гибкие удобнее. Сечения там по номерам вида AWG и цифра (чем больше, тем тоньше), я смотрел с сайта тех, кто квадрокоптеры собирает, на нагрузку 22А достаточно AWG 18, но под рукой был только AWG 16, он потолще, на 35А, так что с запасом. Если брать обычный провод из электромагазина, то сечение примерно аналогично 2.5 квадрата.

  Ещё если собираетесь паять, то контакты аккумуляторов нельзя сильно нагревать, чтобы аккумулятор не помер. Для выхода из ситуации много где продают аккумуляторы, где заранее приделана контактной сваркой никелевая лента, проще немного доплатить и не рисковать.

  Источник
