Eva пленка для солнечных панелей

Заливка солнечной батареи инкапсулянтом

Одним из важнейших условий многолетней и эффективной работы самостоятельно собранной солнечной батареи является качественная герметизация солнечных элементов.

Компаунд показал себя как отличная замена EVA пленки. Процесс заливки солнечной панели довольно прост, герметизация получается качественная.

Для эксперимента был взят этот инкапсулянт.

В комплекте идет 1 кг инкапсулянта и 30 грамм катализатора.

Стекло, предварительно вклеенное в рамку тщательно обезжиривается.

Можно использовать спирт или ацетон.

Вначале смешиваем 0,5 кг инкапсулянта

Добавляем туда 15 грамм катализатора

Тщательно размешиваем

Выливаем смесь на поверхность стекла и равномерно распределяем кистью.

Ждем примерно 5 минут для того, что бы из смеси вышли пузырьки воздуха.

Заранее спаянные цепочки по 9 солнечных элементов выкладываем на стекло. На цепочки предварительно были наклеены полоски клейкой ленты для укрепления конструкции.

Замешиваем остальное количество инкапсулянта

Выливаем оставшееся количество смеси на элементы и распределяем кистью по всей поверхности.

Смотрим на панель снизу и выгоняем из под элементов оставшиеся пузырьки воздуха легким нажимом пальца.

Далее, распределяем цепочки элементов с равными зазорами.

На этом этапе очень важно соблюсти абсолютно горизонтальную поверхность, иначе цепочки сдвинутся в сторону.

Можно просто постоянно контролировать положение цепочек в течении одного часа, пока инкапсулянт схватится.

Получается ровная, влагостойкая и абсолютно прозрачная поверхность.

Примерно через 5-6 часов герметик достигает прочности, при которой можно переворачивать панель.

В моем случае под элементами осталось небольшое количество мелких пузырьков воздуха, но это из за того, что я не дал достаточного количества времени для их выхода. В любом случае, при замерах выдаваемой мощности, снижения оной не замечено.

Источник

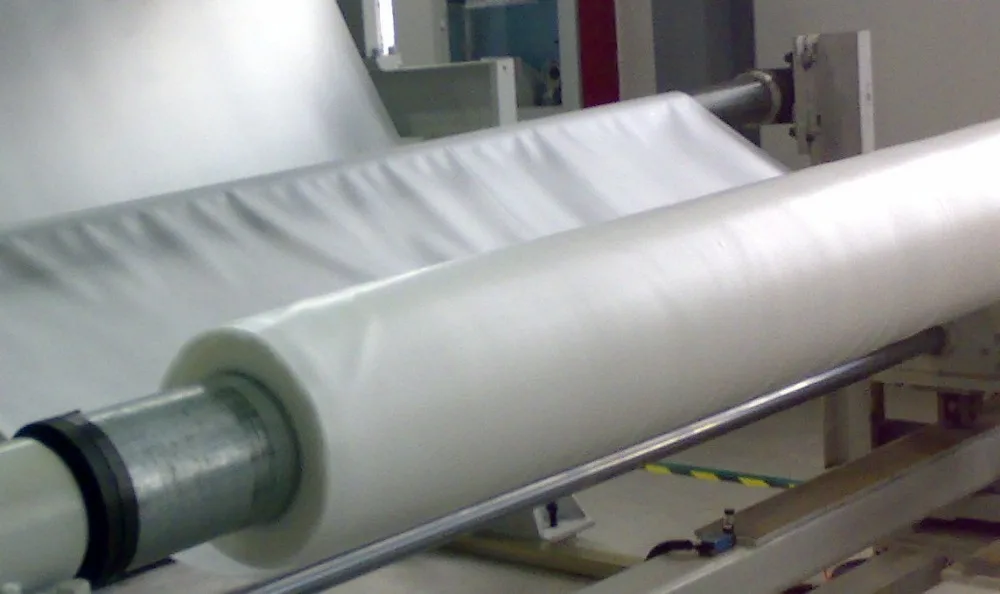

1000 мм ширина Солнечная эва пленка для панели солнечных батарей инкапсуляции CE и TUV сертификат Высокое качество Солнечная батарея EVA пленка Бесплатная доставка

Последнее обновление: 06.03.2020

Солнечная эва пленка

Размер: ширина 1000 м

Цена указана за длину 1 метра. (Если вам нужно больше, мы можем быть настроены в соответствии с требованиями клиентов.)

Особенность клейкой пленки EVA:

Высокая прочность-20 лет стойкости к погодным условиям, высокой температуре и высокой влажности Отличная Адгезия-60 Н/см при нанесении на стекло для TPT пленки. > 90% светильник передачи Отличный Инкапсуляция свойства Пленка не является клейкой при комнатной температуре для облегчения производственных операций Перекрестное соединение и улучшенное соединение достигаются, когда пленка нагревается и нажимается.

Предмет

Блок

Быстрое отверждение

Точка плавления (перед соединением)

С высоким коэффициентом пропускания

Предел прочности при растяжении

Коэффициент усадки (120 градусов, 3 мин)

Полностью содержание геля (150 градусов, 15 мин)

УФ-устойчивость к старению

Без трещин, без обесцвечивания

Термостойкость (85 градусов/-40 градусов)

Отсутствие теплового расширения и сжатия

Ламинирование и отверждение пленки EVA

Условия

Быстрое отверждение

Машина для ламинирования

Машина для ламинирования Тепловая доска (степень)

Время вакуумирования (мин)

Время давления (мин)

Печь отверждения temperaturedegree

Время отверждения (мин)

Для производства бумажных ламинатов шаги

Ламинирование: ламинирование стекла, Эва-пленка, соединенные кремниевые ячейки, ЭВА-пленка, TPT задняя фольга в последовательности.

Вакуумная откачка: Поместите сверху ламинированные кусочки в нижнюю комнату двойного вакуумного пресса. Затем Верхняя и нижняя комнаты пылесосят синхронно около 6 мин.

Отопление: в верхней комнате и нижней комнате сохраняется вакуум, а между тем нагревают ламинированные части.

Пресс: ламинированные детали нагреваются при температуре 135 °C-140 °C, верхняя часть комнаты отменяет вакуум и возвращается к атмосферному давлению. В то время Нижняя комната по-прежнему остается вакуумной, то есть в верхней комнате нажмите на ламинированные части нижней комнаты.

Отверждение: изолированное отверждение при температуре отверждения.

Охлаждение и обрамление: после термического отверждения, отмените вакуум нижней комнаты, откройте верхнюю часть пресса и выньте ламинированные модули. Затем отрежьте Экстра эва композитного ламинирования края. Более того, уплотняйте рамку и оснастите termainal box, соберите PV модули наконец.

Упаковочный лист: 1 м 1000 ширина EVA

(1) Все наши товары будут отправлены по адресу покупателя, зарегистрированному на Aliexpress, Пожалуйста, подтвердите свой адрес на Aliexpress перед размещением заявки.

(2) Мы не несем ответственности за любые задержки во время доставки, включая, но не ограничиваясь, таможенную посылка, проверку, забастовку, форс-мажор и т. Д.

(3 для того, чтобы вы получили заказанный товар с меньшим налогом на импорт, мы объявим его с более низкой стоимостью, которая не отражает общую цену, которую вы заплатили, или рыночную стоимость продукта. Это может не применяться в странах с различными тарифными правилами. Мы не несем ответственности за любые таможенные пошлины или налог на импорт.

Способы оплаты доступны на Aliexpress, как показано ниже.

Отправка будет произведена после подтверждения вашей оплаты.

Warrantey и политика возврата

Покупая у нас, вы согласились с тем, что прочитали и поняли нашу политику, как показано ниже.

1. Мы являемся вашим надежным партнером для долгосрочного бизнеса. Мы несем ответственность за качество нашей продукции.

2. Возврат для обмена допускается и должен быть инициирован покупателем в течение 4 дней с момента получения. Все возвращаемые товары должны быть в их первоначальном состоянии. Стоимость обратной доставки и обработки будет за счет покупателя, если товар не будет возвращен из-за производственных дефектов. Пожалуйста, свяжитесь с нами, оставив мне сообщение, или через trademanager, или по телефону или по электронной почте для возврата адреса и деталей и любых других вопросов.

3. В чехол возникла проблема с ваш заказ, убедитесь, пожалуйста, свяжитесь с нами перед тем, как оставить отрицательный отзывы. Оставлять негативные отзывы без общения-это нарушение политики в отношении отзывы.

Источник

Заливка солнечной батареи инкапсулянтом

Одним из важнейших условий многолетней и эффективной работы самостоятельно собранной солнечной батареи является качественная герметизация солнечных элементов.

Компаунд показал себя как отличная замена EVA пленки. Процесс заливки солнечной панели довольно прост, герметизация получается качественная.

Для эксперимента был взят этот инкапсулянт.

В комплекте идет 1 кг инкапсулянта и 30 грамм катализатора.

Стекло, предварительно вклеенное в рамку тщательно обезжиривается.

Можно использовать спирт или ацетон.

Вначале смешиваем 0,5 кг инкапсулянта

Добавляем туда 15 грамм катализатора

Тщательно размешиваем

Выливаем смесь на поверхность стекла и равномерно распределяем кистью.

Ждем примерно 5 минут для того, что бы из смеси вышли пузырьки воздуха.

Заранее спаянные цепочки по 9 солнечных элементов выкладываем на стекло. На цепочки предварительно были наклеены полоски клейкой ленты для укрепления конструкции.

Замешиваем остальное количество инкапсулянта

Выливаем оставшееся количество смеси на элементы и распределяем кистью по всей поверхности.

Смотрим на панель снизу и выгоняем из под элементов оставшиеся пузырьки воздуха легким нажимом пальца.

Далее, распределяем цепочки элементов с равными зазорами.

На этом этапе очень важно соблюсти абсолютно горизонтальную поверхность, иначе цепочки сдвинутся в сторону.

Можно просто постоянно контролировать положение цепочек в течении одного часа, пока инкапсулянт схватится.

Получается ровная, влагостойкая и абсолютно прозрачная поверхность.

Примерно через 5-6 часов герметик достигает прочности, при которой можно переворачивать панель.

В моем случае под элементами осталось небольшое количество мелких пузырьков воздуха, но это из за того, что я не дал достаточного количества времени для их выхода. В любом случае, при замерах выдаваемой мощности, снижения оной не замечено.

Источник

Солнечная батарея своими руками

С приходом 21 века, многие стали задумываться об экономии электричества. Постоянные повышения тарифов на свет, заставляют людей по всему миру приобретать солнечные батареи. Однако до сих пор их стоимость отпугивает потенциальных покупателей. Если на западе, все привыкли товары приобретать в магазинах, в странах же бывшего СССР, появилось такое понятие, как «самодельная солнечная батарея». Наш человек не только хитёр, но и сообразителен. Солнечная панель своими руками – уникальное решение для многих ценителей дешевой и экологически чистой энергии. Для некоторых энтузиастов, это даже не столько способ сэкономить, сколько немного помочь окружающей нас природе. Но эта помощь может «вылететь в копеечку». Цены на эти изделия по-прежнему остаются высокими.

Китайская альтернатива

Существует, конечно, и альтернатива – батареи китайской сборки. Но стоит ли доверять производителям из Поднебесной? Качественная самодельная батарея – миф или реальность? Не проще ли самому её собрать на основе имеющихся в продаже деталей? Если хорошенько поискать, то можно найти качественные инструкции по конструированию солнечных батарей на русском.

Среди большинства из них, встречаются инструкции по конструированию миниатюрных моделей, на основе транзисторов и светодиодов. Необходимые P-N переходы имеются в транзисторах и диодах. Купить их не составит никакого труда. Бесчисленное количество светодиодов, диодов и транзисторов всё еще пылятся в ящиках для инструментов. Советское прошлое даёт о себе помнить. К слову, обычный советский транзистор днём спокойно выдаёт 0.53 В.

Эксперимента ради, можно взять две параллельные цепи (с 4 транзисторами на каждой). При нагрузке, такая солнечная батарея из диодов выдаёт до 2-2,5 мА. Это позволит подзарядить аккумулятор мобильника, часы и прочие безделушки. Но не проще ли сразу построить мощную батарею, способную обеспечить Вас куда большим количеством энергии?

Цена вопроса

Хотелось бы отметить, что далеко не в каждом городе доступны радио-рынки, на которых можно приобрести эти самые элементы. Но и тут легко найти выход из ситуации. Всё чаще совершаются покупки электронных деталей именно на просторах Интернета. Для поиска необходимого интернет-магазина, в поисковике необходимо вбить «solar сell». Количество выдаваемых сайтов Вас приятно удивит.

Для строительства панелей, специалисты советуют покупать большие мощные элементы, имеющие стороны в шесть дюймов. Покупка и доставка в страны СНГ набора для конструирования батареи, включающего примерно 300 элементов, обойдётся в 450-650 долларов. Это в том случае, если самодельная батарея не будет иметь на выходе показателя более чем в 1 кВт. Следует учесть, что такого набора Вам хватит на строительство не одной солнечной батареи, а целых шести!

Если же Вы, эксперимента, собираетесь собрать лишь одну батарею, то комплект обойдётся Вам в 90 – 100 долларов. В такой набор обычно входят: шунтирующие диоды, токопроводящие дорожки и флюс-карандаш. На счёт наличия токопроводящих дорожек следует уточнить, поскольку реализаторы могут их не положить в заказываемый комплект.

Солнечная панель своими руками: особенности

Умельцы, которым удалось собрать солнечные батареи, зачастую расхваливают свои творения за характеристики, якобы не уступающие заводским. А цена вопроса, в этом случае, приятно радует. Основную проблему при конструировании составляет герметизация батареи с обратной стороны. Большинство специалистов фиксируют солнечные элементы между двумя стёклами.

Очередным этапом на пути получения солнечной батареи, будет самостоятельная припайка токопроводящих дорожек к лицевой стороне элемента, имеющую синюю, либо чёрную расцветку. Именно этой стороной батарея будет поглощать солнечные лучи. Обратная сторона элемента – плюс, а лицевая – минус.

Вначале рекомендуется пропайка всей длины дорожки элемента. Не забывая о сохранении концов, длиною в 6 сантиметров. Почему именно 6 см? Всё просто. Изготавливая самодельные солнечные батареи, нужно учесть, что наиболее оптимальна именно эта длина: ширина зазора между элементами (2-3 мм) и тыльной стороной элементов контактной площадки.

Не забывайте, что данный элемент чрезвычайно хрупок. Сборка не особо сложна. В первую очередь, Вам необходимо подготовить токопроводящие дорожки, предварительно их нарезав. Далее, каждая дорожка припаивается к элементу. Не забудьте, смочить контакт флюсом, а уже потом займитесь паянием. Для этого подойдёт обычный припай (40% свинца)

Оконные рамы и герметизация

Параллельно с заказом элементов, Вам потребуется самому произвести заказ и на оконной фабрике. Самоделки на солнечных батареях, в основном, крепятся на стекло, поэтому позаботьтесь о его заказе. Прикупите алюминиевые рамы и не калённые стёкла (5 мм) нужного размера, исходя из количества элементов будущей батареи. В среднем, данный заказ «отнимает» у кошелька 100-120 долларов.

Положив стекло на табуреты, следует позаботиться о герметизации солнечной батареи. Для этого подойдёт силиконовый герметик, предназначенный для строительства. Между резинкой (штапиком) и стеклом делаем дорожки при помощи герметика. Выливая по краям, приподнимаем по очереди четыре края стекла. Обезжириваем стекло спиртом и наносим состав повышающий адгезию используемого компаунда. О том, стоит ли использовать компаунд и как выбрать нужный вариант, мы поговорим далее.

Самодельная батарея без герметизации – дело провальное! После спайки элементов, важно ограничить количество находящегося внутри воздуха, который в дальнейшем повлияет на производительность батареи.

Ламинирующая плёнка, эпоксидная смола или резиновый компаунд: что лучше?

Некоторые умельцы герметизируют ламинирующей плёнкой. Это ошибочный способ, поскольку данная плёнка легко отслаивается и ломает не только элементы, но и самодельные солнечные батареи в целом.

Недорогой альтернативой плёнке, является белый компаунд «Пентэласт-711». В комплекте к этому резиновому герметику идёт средство, которое повышает адгезию и служит отличным дополнением к компаунду. Учтите, что герметик очень быстро застывает после смешивания (10-20 минут). Размешивайте его маленькими порциями и тут же наносите на поверхность солнечной батареи. В первую очередь, смажьте свободное пространство между элементами.

Герметик легко разрезается и поддаётся физической обработке. Такая сборка выдерживает сильные морозы (до-40) и неимоверную жару. Единственный серьёзный минут герметика — подтекание под солнечные элементы. Протекая, «Пентэласт-711» оставляет кое-где воздух между элементами и стеклянной поверхностью. В этой среде наблюдается преломление солнечных лучей, частично влекущее потерю энергии, от чего и страдают самоделки на солнечных батареях.

Альтернативой вышеописанному герметику, может послужить эпоксидная смола с соответствующим отвердителем. Идеальным вариантом послужит «Эм-См-Про 7/50». Имея высокую пластичность, смола не претерпевает существенных изменений во время перепадов температур. При использовании отвердителя «921с», эпоксидная смола превосходит всех конкурентов. По своей консистенции, она напоминает воду. Самостоятельная заливка почти не оставит пузырьков. Собрать самому, используя смолу – сохранить себе и время и деньги.

Единственный ощутимый минут эпоксидной смолы — долгий период застывания (2-4 суток). При её покупке, не забудьте приобрести и адгезирующее вещество. Стоимость эпоксидной смолы и отвердителя весьма демократична. При покупке 1 кг «921с» и 2 кг смолы, вы отдадите максимум 50 долларов.

Несколько полезных советов напоследок

Полезны ли самоделки на солнечных батареях в пасмурные зимние дни? Конечно! Для максимального забора солнечной энергии, панели следует разместить «лицом» к югу. Кроме этого, желательно их закрепить в сугубо вертикальном положении. Это позволит не только добиться максимального попадания солнечных лучей, но и избавит Вас от частой чистки. Необходимы надежные опоры граненые конические.

Осторожно! Солнечная панель своими руками с использованием плёнки «EVA» крайне нежелательна. При её нанесении, часто образуется множество пузырьков с воздухом. Данный способ не только не эффективен, но и забирает массу времени.
