Электрогенератор ручного привода эгрп 2

Предназначен для подзарядки АКБ портативных радиостанций серии «Гранит» в условиях отсутствия первичных источников электроэнергии и для обеспечения аварийного сеанса радиосвязи.

Для полного заряда накопителя необходимо 20 мин. На корпусе установлен индикатор заряда накопителя. Приведение в действие – устанавливается на подставку и приводится в действие одной рукой.

Тип источника энергии	Мотор-генератор постоянного тока
Редукция	104:1
Максимальная выходная мощность	250 Вт
Пиковый КПД	65 %
Выходное напряжение	12,5 В
Габариты	230х170х170 мм
Вес	2.5 кг

О компании «Сантэл»

ООО «Сантэл» предлагает Вашему вниманию профессиональную радиосвязь серии «Гранит».

Определяющим в работе является модернизация производства с целью удовлетворения текущих потребностей клиентов.

Наши новости

Получено СВИДЕТЕЛЬСТВО ОБ ОДОБРЕНИИ типа изделия: Радиостанция стационарно-возимая «Гранит 2Р-24» №09-11.1-7.1-0566 от 16.04.2018г Российского Речного Регистра. Срок действия Свидетельства до 25.12.2023г.
16.04.2018

Источник

БП и способы выжить

Альтернативная энергия, часть 3

Теперь в плане обеспечения себя энергией обратим взор на механический генераторы с приводом от самого распространенного на земле двигателя — это люди.

Из многих исследований известно, что один человек может совершат достаточно продолжительное время работу в 100 Ватт, а 250 Ватт только несколько минут. Вот и представьте запасы энергии, которые можно превратить в электричество достаточно простыми способами.

Начнем с мощных заводских устройств и постепенно перейдем к маломощным самодельным генераторам.

Данный генератор выпускает америкосовская военная промышленность.

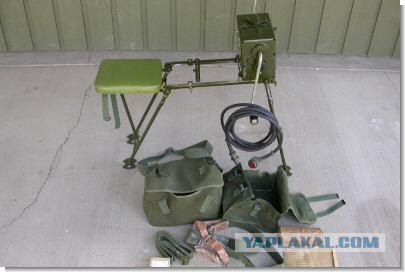

Ручной генератор с треногой и сидушкой.

Скорость 50-70 об/мин

Макс. мощность 55 Ватт.

У буржуинов стоит 400$ примерно.

Еще один вариант замеченный на мерикосовском ebay за 80 бакинских. Известно, что он умеет выдавать 430V при 130mA и 6.3V при 2A. Складывается в компактный рюкзачок и переносится на спине. По характеристикам довольно неплох. Производится китаёзами для своей армии. Видно там их пиздят и продают америкосам Китайцы вообще в плане разработок молодцы. Если есть спрос — будут производить. Хоть за копейку, но удовлетворят потребности рынка. Хотя мы не будем рассматривать фонарики с тремя светодиодами и ручкой подзарядки — мощности не те.

Теперь про советские ручные генераторы ПЗУ-5М и Э-348М , выпускаемые для наших армейских радиостанций.

Параметры Э-348М таковы:

Мощность 10-30 Ватт.

Из отзывов известно, что при токе заряда около 1А — крутить его не напряжно.

При токе 0.55А нужно делать 30 об/мин.

Вариант под названием ПЗУ-5М рассчитан на 12В аккумулятор, т.е. напряжение около 15-18В.

Генератор пристегивается на ластохвост кожуха, а сам кожух цепляется на ремень бойца и вперед, отрабатывать обед бесперебойной связью. Круглая черная хреновина над вольтметром-амперметром — это кнопка в герметичном исполнении для замера напряжения. Сейчас достать такой генератор можно или у вояк или на различных аукционах по цене от 50 до 300 зеленых в зависимости от состояния, что дороговато, зато на века.

Еще нашей доблестной промышленностью налажен выпуск вот таких ручных генераторов:

Название ЭГРП-1 и ЭГРП-2

Генератор постоянного тока

Максимальная выходная мощность 25 Вт для ЭГРП-1 и 250Вт — ЭГРП-2

Выходное напряжение 12,5 В

Габариты ЭГРП-1 120х130х90 мм, вес 1 кг

Габариты ЭГРП-2 230х170х170 мм, вес 2,5 кг

Про цену информации не много, известно лишь, что за ЭГРП-2 просит производитель 17000р. Этот генератор разрабатывался для подзарядки АКБ портативных радиостанций серии «Гранит» в условиях отсутствия источников электроэнергии и для обеспечения аварийного сеанса радиосвязи. Для полного заряда накопителя необходимо 20 мин. ЭГРП-2. На корпусе установлен индикатор заряда аккумулятора.

Теперь перейдем к самоделкам, надеюсь пояснений особых не требуется

Самый простой вариант ручного генератора для подзарядки аккумуляторов. Сразу имеем регулируемую механическую защиту-трещётку от чрезмерных усилий, две скорости редуктора для большого напряжения или большого тока.

Подобрать шуруповерт можно как для 6В батареи, так и для 12В. Для 12В напряжение шуруповерта должно быть не меньше 18В, а лучше 24В, что редкость. Зато ток можно выдавить в районе 1-3А свободно — шуруповерт, это достаточно мощный инструмент с хорошими обмотками. Перед использованием необходимо удалить внутри шуруповерта плату с электронным регулятором оборотов и поставить диодный мостик на выходе с электролитом побольше — это даст возможность крутить в любую сторону и более полно использовать выработанную энергию. Остается зажать штатным патроном самодельную ручку из прутка и вперед к победам над собой. К шуруповерту можно приделать лопасти — будет импровизированный ветрогенератор, так же можно придумать много других генерирующих конструкций из простого шуруповерта..

А это уже ближе к миниГЭС, но о них поговорим потом. А может кто из читателей предложит статью со своими соображениями.

Источник

Электрогенератор ручного привода эгрп 2

Озадачились с коллегой по поводу автономных источников питания. Решил изучить рынок. Мои изыскания привожу ниже.

Прошу критику конкретных устройств (кто чем пользуется/пользовался), наверняка есть ещё какие-то устройства, которые я не перечислил, в т.ч. западные аналоги.

Вводная: группа из 2х человек. Требуются автономные источники питания для радиостанций и зарядки аккумуляторов AA и AAA (под разные полезные девайсы).

1. Солнечные батареи подойдут только для тех, у кого их есть где разместить, и много солнца. С собой её не поносишь, не испытав сложностей — чем мощнее -тем больше, и кроме того, она хрупкая, ИМХО.

2. Минигэс — хорошая штука, но делать запруду и её охранять может себе позволить только большая группа.

3. Дизельгенератор — рабочая тема, но только до тех пор, пока есть, что в него залить…

4. Термопары — хорошая штука, но пока мы с ним разбираемся, если у кого есть опыт — прошу пожалуйста поделиться наработками…

А пока остается следующее — динамомашины или и «генераторы с ручным приводом», но при условии, что сами мы их собирать не будем, все характеристики устройств приведены по ссылкам в тексте:

Электрогенераторы ручного привода ЭГФ-1, ЭГРП-1, ЭГРП-2

ЭГРП-2

ЭГФ-1

У всех на выходе 12 В, различаются по мощности и массе, подробнее тут

Вот этот девайс , возможно, кто-то уже показывал в блогах, заряжает телефоны через USB:

А вот это на реально крутые машинки , если верить описанию, самые разные напряжения на выходе и мощности:

ПРИМЕЧАНИЕ:
1. Все модели Ручных Генераторов имеют защиту от перенапряжения и перегрузки по току.
2. Все модели Ручных Генераторов являются влагозащищенными.
3.Температурный Диапазон работы Ручных Генераторов составляет от — 45°C до 51°C.
4. Модели Ручных Генераторов AT HCG10 имеют два выхода напряжения 32В и 15.7В. Они совместимы с зарядным устройством для батарей, таких как BB590 и BB390 и т.д.
5. Габаритные размеры Ручных Генераторов составляют 139*93*90 мм (данные размеры не включают в себя две рукоятки для вращения).
6. Модель AT HCG1 имеет только одну рукоятку.
7. Каждый комплект включает в себя Ручной Генератор со сложенными рукоятками, Кабель с соединительными разъемами, Руководство Пользователя, Переносную брезентовую сумку и Приспособление для работы без столика
8. Дополнительно могут быть включены Тренога с Набором для крепления и Складываемый монтажный столик.

К сожалению этот девайс заряжает динамой только свой собственный, встроенный аккумулятор. Для зарядки ак-в АА или ААА нужно его вручную модифицировать или попытаться использовать USB-зарядку.

Источник

Альтернативная энергия на случай БП

В плане обеспечения себя энергией обратим взор на механический генераторы с приводом от самого распространенного на земле двигателя — это люди.

Начнем с мощных заводских устройств и постепенно перейдем к маломощным самодельным генераторам.

Данный генератор выпускает америкосовская военная промышленность.

Ручной генератор с треногой и сидушкой.

Скорость 50-70 об/мин

Макс. мощность 55 Ватт.

У буржуинов стоит 400$ примерно.

А вот ща обидно было.

Еще один вариант замеченный на мерикосовском ebay за 80 бакинских. Известно, что он умеет выдавать 430V при 130mA и 6.3V при 2A. Складывается в компактный рюкзачок и переносится на спине. По характеристикам довольно неплох. Производится китаёзами для своей армии. Видно там их пиздят и продают америкосам smile Китайцы вообще в плане разработок молодцы. Если есть спрос — будут производить. Хоть за копейку, но удовлетворят потребности рынка. Хотя мы не будем рассматривать фонарики с тремя светодиодами и ручкой подзарядки — мощности не те.

Они живучие шо пездец. И ЭМИ им не так страшен, как электронным.
Думаешь, почему они и у нас еще на складах хранятся?

ЗЫ: по теме — у деда на даче ручеек есть, и миниГЭС стоит, вот как на последней фотке. Выхлоп у нее — говно, но аккумулятор для старенькой Жиги подзаряжает потихоньку 🙂

Теперь про советские ручные генераторы ПЗУ-5М и Э-348М , выпускаемые для наших армейских радиостанций.

Параметры Э-348М таковы:

Мощность 10-30 Ватт.

Из отзывов известно, что при токе заряда около 1А — крутить его не напряжно.

При токе 0.55А нужно делать 30 об/мин.

Вариант под названием ПЗУ-5М рассчитан на 12В аккумулятор, т.е. напряжение около 15-18В.

Еще нашей доблестной промышленностью налажен выпуск вот таких ручных генераторов:

Добавлено в 00:40
Название ЭГРП-1 и ЭГРП-2

Генератор постоянного тока

Максимальная выходная мощность 25 Вт для ЭГРП-1 и 250Вт — ЭГРП-2

Выходное напряжение 12,5 В

Габариты ЭГРП-1 120х130х90 мм, вес 1 кг

Габариты ЭГРП-2 230х170х170 мм, вес 2,5 кг

Теперь перейдем к самоделкам, надеюсь пояснений особых не требуется

Остается зажать штатным патроном самодельную ручку из прутка и вперед к победам над собой. К шуруповерту можно приделать лопасти — будет импровизированный ветрогенератор, так же можно придумать много других генерирующих конструкций из простого шуруповерта..

Источник

Военные и современные ручные генераторы (динамо-машины) для зарядки АКБ и телефона

Во времена СССР выпускались ручные генераторы (динамо-машины) для зарядки АКБ радиостанций:

Это ручной генератор ПЗУ-5М. Выдавал напряжение до 18 В и выходную мощность – до 10 Вт при вращении рукоятки с частотой не более 70 об/мин. В основном, использовали для зарядки АКБ типа 10НКП12С для радиостанций Р-350, Р-354, Р-394КМ. Как видно, у ручного генератора военное исполнение (он был и в зеленом цвете). Если использовать стабилизатор напряжения, то может заряжать и современные гаджеты.

В годы Великой Отечественной войны из США, как союзника СССР, поставлялась радиостанция V-100-B с ручными генераторами, как называли «солдат-мотор» EICOR 4515-1. При вращении 50 об/мин выдавал напряжения 3,6 В (ток до 6 А) и 250 В (ток до 40 мА). Был еще один американский генератор GN-45-B. При скорости вращения 60 об/мин выдавал напряжение 6 В (ток до 3 А) и 500 В (ток до 140 мА). Выпускались с 1942 г.

В более позднее советское время выпускались фонарики с динамо-машиной, которые прозвали «жучки» из-за звука, издаваемого ими при работе:

Сейчас китайские производители выпускают для своей армии подобные генераторы:

Для удобства «солдат-мотора» предусмотрена скамья, на которой вращать рукоятки можно ногами (сидя или даже лежа). Мощности: 65-100 Вт. Стоимость – 124 тыс. руб.

На aliexpress есть и с меньшей мощностью — тоже в военном исполнении, (30 Вт с регулятором от 1 до 28 В). Стоимость в пересчете на рубли – от 10 тыс. Ссылка для примера: http://got.by/5bj2tq

К чему вся эта информация? Представьте ситуацию, Вы на даче ждете звонка, когда привезут стройматериалы. Электричество выключили, телефон разрядился, зарядки в автомобиле нет. Соседи уехали. Водитель не дозвонится и уедет назад (т.к. не знает куда ехать). Думаю, нечто подобное в разных вариациях было у многих.

Так вот ситуацию спасла бы подобная динамо-машина, которую можно для непредвиденных ситуаций иметь в машине или на даче. И такие доступные для всех покупателей модели существуют:

Выдает напряжение 6 В и ток 300 мА (мощность 1,8 Вт). Этого достаточно для подзарядки телефона. Частота вращения рукоятки – до 120 об/мин. Компактные размеры с корпусом в трех цветах.

Если кто-то таким пользовался – напишите свой отзыв в комментариях.

Китайские производители предлагают и более мощную, настольную модель ручного генератора (динамо-машины):

Мощность 20 Вт со множеством выходов по напряжению и току: 3V/5V/6V/9V/12V. Два разъема USB и два разъема для зажима проводов. На зажимной колодке и регулируется напряжение переключателем. Размер 170х90х80 мм. Покупатели генератор называют безлимитный повербанк .
