В данной записи речь пойдет о Системе Smart Regenerative Charging, которая установлена на Форд Монде 4.
На драйве и Мондео клубе много встречал и встречаю вопросы, о том как она работает… И так вот, полная вырезка из руководства.

Система Smart Regenerative Charging — это система интеллектуального регулирования зарядки, вычисляющая и регулирующая заданное значение напряжения аккумулятора.
Основная идея системы — увеличение зарядного напряжения генератора в случае замедления автомобиля, а в случае ускорения автомобиля — понижение.
В результате этого во время фазы ускорения автомобиля высокая нагрузка генератора не провоцирует дополнительную энергию, наоборот, она повышается в том случае, если автомобиль находится в фазе замедления.
Эта стратегия обеспечивает значительное снижение расхода топлива.

Работа системы:
Система интеллектуальной регенеративной зарядки:
Основная часть стратегии системы интеллектуальной регенеративной зарядки хранится в модуле BCM. Он получает всю важнейшую информацию о состоянии батареи через шину данных LIN (протокол передачи данных LIN) от датчика мониторинга аккумуляторной батареи.
Из поступившей информации определяется необходимое заданное значение для зарядного напряжения генератора. Он подается от BCM через шину данных PCM HS в CAN (протокол передачи данных). При необходимости он адаптирует полученное значение и отправляет его по шине данных LIN в генератор. Адаптация зарядного напряжения выполняется в зависимости от разных параметров, например, от соответствующего актуального коэффициента полезного действия двигателя.
Минимально возможное заданное значение напряжения генератора составляет примерно 12,2 В, а максимально допустимое напряжение генератора — от 14,5 до 14,9 вольт.
Во время фазы восстановления АКБ напряжение в исключительных случаев может достигать 15,2 вольт. Такие фазы восстановления необходимы, так как АКБ длительное время находится в состоянии заряда 80%, что увеличивает опасность сульфатации пластин батареи.
Сравнение интеллектуальной регенеративной зарядки и традиционной зарядки:
На приведенной ниже диаграмме показаны различия между интеллектуальной регенеративной зарядкой и традиционной зарядкой аккумуляторной батареи.
Цель обычной зарядки: достижение максимального заряда АКБ. Это происходит с учетом температуры АКБ и без перезарядки батареи.
Для сравнения, система интеллектуальной регенеративной зарядки использует информацию с датчика состояния аккумуляторной батареи для постоянного поддержания ее заряда на откалиброванном значении (ок. 80 %). Это значит, что АКБ в любое время может принимать определенную дополнительную емкость зарядки.
Если датчик мониторинга аккумуляторной батареи распознает, что состояние заряда выше откалиброванного значения (ок. 80%), для разгрузки батареи снижается зарядное напряжение генератора. Если же распознается более низкое значение, то для зарядки АКБ до откалиброванного значения зарядное напряжение увеличивается.

Датчик состояния аккумуляторной батареи:
Датчик состояния аккумуляторной батареи выполняет измерение температуры, напряжения и тока аккумуляторной батареи. Эта информация используется для расчета состояния заряда (SOC) аккумуляторной батареи.
Для обеспечения высокой точности необходимо регулярно выполнять перекалибровку датчика состояния аккумуляторной батареи.
Перекалибровка выполняется в период простоя, когда величина собственного потребляемого тока составляет менее 100 мА.
Такой период простоя должен длиться не менее трех часов.
Чем дольше период простоя, тем выше точность датчика.
Период обязательного выполнения перекалибровки составляет семь дней.
Если не удалось выполнить перекалибровку системы в течение 7 дней, точность показаний состояния заряда аккумуляторной батареи не может быть гарантирована.
Это приведет к отключению систем запуска/остановки двигателя и интеллектуальной регенеративной зарядки (SRC).

Источник

Ford Fusion (America) Titanium «Freedom» › Logbook › Замена аккумулятора, прописываем АКБ, сброс BSM на Ford Fusion USA

После прибытия машины в Беларусь, стал замечать, что напряжение на аккумуляторе все время скачет. Часто при заглушенной машине и включенной медиасистеме срабатывает защита по низкому напряжению в бортовой сети. Почитав информацию, сделал вывод, что упала емкость батареи из-за сульфатации аккумулятора. Ну а сульфатация аккумулятора произошла, по причине нахождения АКБ длительное время в разряженном состоянии. Аукцион, доставка, собственно все понятно. Решил покупать новый АКБ.

За топ АКБ переплачивать не хотел, самое дешевое брать тоже, бюджет до 200р (около 90$). Емкость 75-80 А/ч. Длина не более 278 мм, что бы при монтаже не надо было воздушный фильтр снимать.
Для справки, максимальные размеры АКБ для Ford Fusion USA 175х190х315 ширина/высота/длина.
Выбор был между MAFF, Zubr, Volat, АКОМ. Склонялся к MAFF, т.к. на предыдущей машине стоял такой и отлично работал. Хотел, но сомневался на счет АКОМ. Хотел, т.к. в эти деньги можно было взять EFB технологию, сомневался, т.к. отзывы на АКОМ, в общем, не однозначные. Точку поставил менеджер магазина, «опустив» MAFF и указав на лучшее соотношение цена/качество АКОМ (в магазине имелись все модели АКБ, что я рассматривал).
В итоге купил AKOM +EFB 75А/ч 750А, как оказалось с гарантией 4 года.

Поставил, но в нашем авто требуется прописать АКБ на нужную емкость и сбросить BSM.

Прописываем АКБ.
Эта процедура возможна только с помощью компьютера и ELM модуля. У меня вот такой.

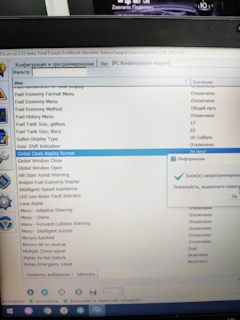

Запускаем Forscan (Внимание! требуется расширенная лицензия), подключаемся к автомобилю, жмем слева на картинку микросхемы,

в окне выбираем «конфигурация модуля BdyCM», внизу запускаем на кнопку Play, в появившемся списке ищем «Тип аккумулятора»

В списке выбираем нужную ёмкость АКБ. Если нужной емкости нет, то выбираем ближайшую. Я предпочел ближайшее большее значение, т.к. новые АКБ обычно имеют большую емкость от заявленной, со временем ёмкость падает и авто подстраивается, по показаниям температуры и напряжения. Если же выбрать меньшую емкость, то возможно АКБ будет не дозаряжен, хотя не исключен факт, что авто по тем же температуре и напряжению, может поднять ёмкость. Как работают алгоритмы можно только догадываться.
Далее нажимаем кнопку «Записать».
После этого требуется выполнить сброс BMS (Система мониторинга аккумулятора).

Сбрасываем BMS.
1 способ. Через Forscan.

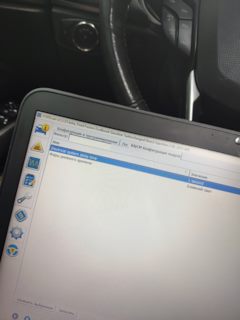

Слева, нажимаем на картинку гаечного ключа, справа, в окне, ищем и выбираем пункт BdyCM «Сброс системы мониторинга состояния аккумуляторной батареи»

Внизу жмем Play .
Готово.

Сбрасываем BMS.
2 способ действия водителя.
Внимание! Все действия требуется выполнить в течении 10 секунд.
1. Включаем зажигание.
2. Тянем и отпускаем переключатель дальнего света пять раз. (как моргание дальним светом).
3. Нажимаем и отпускаем педаль тормоза три раза.
4. При правильном выполнении контрольная лампа системы зарядки на щитке приборов мигает три раза. (Внимание! лампочка моргает не сразу, а через 10-15 секунд).
5. Готово.

У кого нет ELM и ни хочет с этим связываться, берем АКБ 60-65А/ч и сбрасываем BMS по 2 способу.
Всем удачи.

Ford Fusion (America) 2016, engine Gasoline 2.0 liter., 240 h. p., Front drive, Automatic — electronics

Comments 25

Здравствуйте! Подскажите, как этот аккумулятор показал себя зимой? С праздником!

Пока вопросов никаких не было. В Беларуси прошлой зимой минуса и не было, в этом году, было пару раз около минус 20, заводил без проблем.

Спасибо. А обогрев лобового всегда срабатывает?

У меня не получисось тип акума променять, нет такого в меню к сожалению.

Единственный человек который всё наглядно расписал, спасибо тебе огромное!

А у меня чего то не видит модуль BdyCM, наверно из за «шнурка»

Добвый день!
Не сталкивались ли с такой проблемой после установки Синк 3 — высаживается очень батарея. Может ли этому быть Синк или приборка? На утро в состоянии покоя 12.37V, с зажиганием 12.13V, завкденная машина 14-14.6V, потом падает.
Вот думаю поможет ли сброс мониторинга батареи BMS через Форскан? Если эту процидуру сделать, то не нужно ж выставлять веб в BdyCM?

У друга точь-в-точь такая же история сейчас. Нашли решение! Спасибо Вам)

И у меня расширенная лицензия

А как ее получить?

Почему-то у меня всего 2 пункта🙃

Скорее всего из-за не очень качественного ELM модуля. Переключатель на модуле имеется? Если нет, то точно из-за этого. Если имеется, то может быть много чего, от неверного сканирования модулей при подключении, до банального брака. Список совместимых модулей можно найти на сайте самого Forscan.

Но другие разделы и модули читаю 🙃и у меня с переключателем

на этой картинке совсем не видно количество всех видимых модулей. В этом топике на 4 картинке все модули которые должны прочитаться.
В любом случае, удаленно помочь очень сложно.

Спасибо что не игнорите, это я в модуле приборки лазаю

Делал вторым способом, но на приборке ничего не происходило. Какая лампа должна моргать?

Спасибо за ответ.
По 11.8В не знал. Запомню.
По поводу измерений я понимаю, что методом замера. Очень надеялся что у нас все же есть меню как в Линкольне, Пежо где можно было б это увидеть. Увы в Форскане так и не нашел…

А как Вы узнал о напряжении и скачка? Приложение? Или менюшка какая то? Или через Форскан?

В авто есть защита от разрядки батареи, если напряжение падает ниже 11,8В авто пишет сообщение об этом и отключает все второстепенные потребители энергии. В моем случае это был Sync (мультимедиа система). Что бы убедится, что это не глюк, взял тестер и измерил напряжение на самих контактах АКБ. Потом я какое то время мониторил напряжение через сигнализацию. У меня стоит Starline S96 и можно в реальном времени смотреть напряжение АКБ.

P/S/ Когда я писал про то, что напряжение скачет, это не значит, что я еду и напряжение скачет каждую минуту. Нет. Это значит, что я приехал, измеряю напряжение, оно вроде нормальное 12,5В, копаюсь в машине 10-15 минут, измеряю, а оно уже 11,9В. Или слушаю музыку, а машина высвечивает сообщение, низкое напряжение бортовой сети и вырубает все. Иду измеряю напряжение на клемах АКБ, а там 11,5В. Ставлю на зарядку АКБ, а зарядка через 30 мин. пишет, что АКБ заряжен. Из всего этого, следует вывод, что в АКБ вместо 60А/ч, осталось 5А/ч.
