ИБП CyberPower VALUE500EI-B
ИБП CyberPower серии Value — это высококлассные устройства, обеспечивающие домашним и офисным пользователям надежное резервное электропитание для персональных компьютеров, сетевого, коммуникационного оборудования, и других электронных устройств от перепадов, скачков, провалов напряжения и прочих инцидентов в электроснабжении.
Для повышения производительности и минимизации потребления электроэнергии серия разработана с использованием технологии GreenPower UPS™, которая помогает значительно снизить расходы на электроэнергию по сравнению с обычными ИБП. С помощью встроенного автоматического регулятора напряжения (AVR), ИБП повышая/понижая напряжение не прибегает к работе батареи, стабилизирует и поддерживает безопасное электропитание для подключенного оборудования
Программное обеспечение для управления электропитанием PowerPanel® Personal Edition (подключение через USB-порт) автоматически сохраняет компьютерные файлы и безопасно выключает систему во время отключения электроэнергии. PowerPanel позволяет производить запланированные отключения и самодиагностику, контролировать показания напряжения и приблизительное время автономной работы.
Область применения
- Персональные компьютеры
- Рабочие станции
- Периферийное оборудование
- Маломощное офисное оборудование
- Банковское оборудование
- Аудио-видео оборудование
- Кассовые аппараты
- Торговые терминалы
Особенности серии
- Линейно-интерактивная топология
- Ступенчатая аппроксимация синусоиды
- Автоматический регулятор напряжения (AVR)
- Защитные EMI / RFI фильтры от помех и скачков
- Автоперезагрузка/Автозарядка
- Защита телефонной/ сетевой линии
- ПО PowerPanel® Personal Edition
- USB и серийный порт для подключения к ПК
- Заменяемые пользователем батареи
Источник
Обзор ИБП CyberPower OP500TE
Сегодня в нашей лаборатории, продукция нового для Российского рынка игрока, компании CyberPower Systems. Основанная в 1997 году, компания распространяла свою продукцию в США. Компания специализируется на производстве ИБП и сетевых фильтров. Три фабрики компании расположены в Китае. Офис R&D на Тайване. Планируется открытие офиса компании в России. Описание
ИБП производства CyberPower Systems делятся на 8 групп. Тестируемый ИБП принадлежит к Office Series. В серии представлены ИБП мощностью 350, 500, 550, 750, 1000 и 1500 ВА.
Производитель заявляет следующие характеристики изделия:
Защита от импульсов
Выходные разъемы
ИБП поставляется в картонной коробке. Полиграфия выполнена качественно, в верхней части коробки наличествует пластиковая ручка. Устройство надежно защищено от внешних воздействий (пакет и пенопластовые вставки). Указана страна изготовитель — Китай.

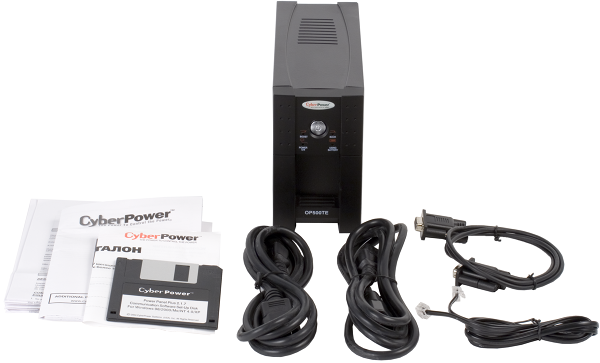

Комплект поставки включает в себя:
- руководство пользователя ИБП на 6 языках включая русский
- руководство пользователя ПО PowerPanel на 6 языках включая русский
- гарантийный талон на русском языке*
- кабель для включения в электросеть
- кабель для подключения оборудования (разъем IEC 320)
- интерфейсный кабель для связи с ПК (RS-232)
- телефонный кабель RJ-11
- дискета с программным обеспечением PowerPanel Plus
* — Гарантия на устройство составляет 24 месяца со дня продажи, но не более чем 27 месяцев со дня производства. Гарантия на аккумулятор ограниченна 12 месяцами со дня продажи ИБП, но не более 15 месяцев со дня производства аккумулятора. На территории РФ имеется только один авторизированный сервисный центр — R-Style Service.
ИБП классической компоновки, рассчитан на напольную или настольную установку. Корпус практически полностью металлический, лишь передняя фальшпанель выполнена из пластика. Качество окраски очень низкое, от соприкосновения со столом на корпусе остались царапины до металла. Окраска, судя по всему в один слой без грунтовки.

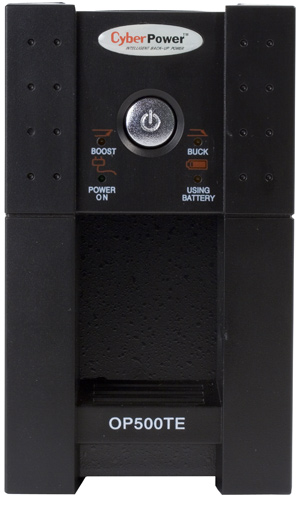

На передней панели, в выемке, расположен выключатель питания и четыре индикатора состояния ИБП. В корпусе имеются отверстия для вентиляции со всех четырех сторон.

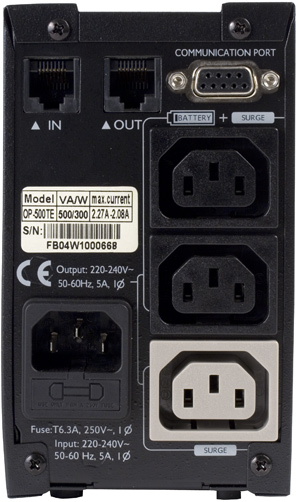

На задней панели расположены разъемы, в верхней части гнезда RJ-45 для защиты телефонии и интерфейс RS-232 для связи с ПК. Под ними расположены две выходные розетки бесперебойного питания и одна «surge protector» для подключения мощного оборудования, не нуждающегося в бесперебойном питании. Слева снизу стандартный IEC320 входной разъем с колодкой плавкого предохранителя. Устройство имеет четыре резиновые ножки, но качество их низкое. Резина и клей от тепла размягчаются, ножки прилипают к столу, и при попытке поднять ИБП остаются на столе.Внутреннее устройство
В ИБП установлен аккумулятор BP4.5-12 производства китайской фирмы Haw-Di-I Foods Co., Ltd, ёмкостью 4,5 Ач, рабочее напряжение 12 В.
Для замены батареи, требуется полная разборка ИБП, включая демонтаж платы электроники (требуется пайка) и силового трансформатора. Руководство пользователя с одной стороны говорит «Смена батареи пользователем — Да, сменная аккумуляторная батарея«, а с другой стороны многозначительно гласит «Не замените батареи.» Сама батарея, рассчитана на разряд низким током. Уже при 30 Ваттах нагрузки, её ёмкость падает до 2,7 Ач.

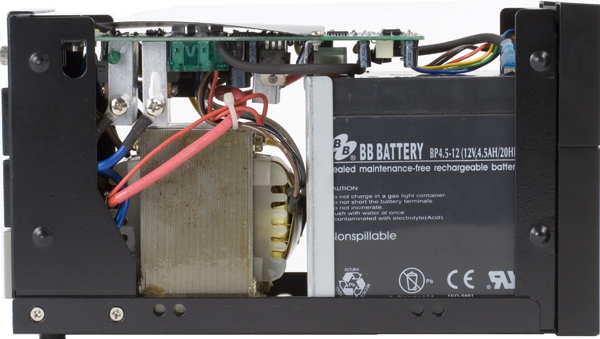

Дизайн внутреннего устройства ИБП традиционен, в нижней части находится трансформатор, блок розеток и батарея, в верхней плата электроники.

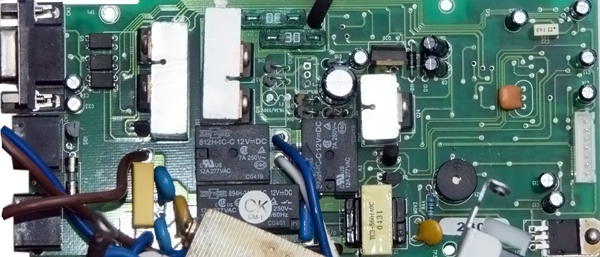

Вся основная электроника, расположена на одной двухслойной печатной плате, текстолит применяется хорошего качества, монтаж элементов выполнен качественно. Широко используются SMD компоненты. Соответствие элементов принципиальной схеме подписано. Для защиты RJ-11 применяется разрядник, защищающий центральную жилу.
В сетевом фильтре, для защиты от перенапряжения и помех используются конденсаторы и варисторы.
Коммутацию обмоток осуществляют реле, максимальный коммутируемый ток на одно реле, составляет 7 А при напряжении 250 В, что в данном случае позволяет подключать нагрузку с максимальной пиковой мощностью до 1750 ВА.
Инвертор на четырех транзисторах STP60NF производства STMicroelectronics. формирует аппроксимированную синусоиду. Силовые транзисторы расположены на двух массивных радиаторах общей площадью около 50 кв.см. Транзисторы посажены на радиатор через термопрокладку и прижаты винтами. Каждый транзистор имеет мощность 110 Вт и диапазон рабочих температур до 175°C.
Блок регулировки выходного напряжения (AVR) выполнен по автотрансформаторной схеме. В ИБП применяется трансформатор на Ш-образном сердечнике. Производитель трансформатора не установлен. Трансформатор имеет одну ступень авто трансформации, что позволяет повышать или понижать входное напряжение на 13%.Тестирование

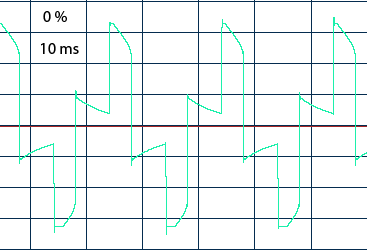

При выходе напряжения в питающей сети за установленный диапазон, ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. При переключении на батареи ИБП выдает сигнал периодичностью в 10 секунд. Работу ИБП с батареей, разряженной до критического уровня, сопровождает сигнал периодичностью в 2 секунды. Потребляемая при работе от батарей, без нагрузки мощность составила 5 Вт. Вид и качество формируемого сигнала при разной нагрузке хорошо видно на осциллограмме.
Тестируемый ИБП оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батареи. Реализация данного модуля отличается в зависимости от модели и производителя, в данном случае AVR имеет одну понижающую ступень (для нормализации повышенного напряжения) и одну повышающую ступень (для нормализации пониженного напряжения питающей сети). Гистерезис AVR 6-10 В. Нижеприведенный график иллюстрирует работу AVR.
По результатам тестирования, работу AVR можно считать неудовлетворительной. ИБП не обеспечивает защиты от повышенного напряжения, диапазон стабилизации -8% +19%, это значительно выходит за требования ГОСТ 13109-97. Диапазон эффективной работы AVR 190—270 В. Мы можем рекомендовать производителю уменьшить на 15 В напряжение, при котором происходит переключение на понижающую ступень. В свете европейского стандарта 230 В, параметры AVR выглядят уже не так ужасающе, «всего» -12% +14%, но и это выходит за рамки всех стандартов.
Переключение обмоток трансформатора AVR происходило за 2 мс. Процесс хорошо виден на осциллограмме. Очень хороший результат.

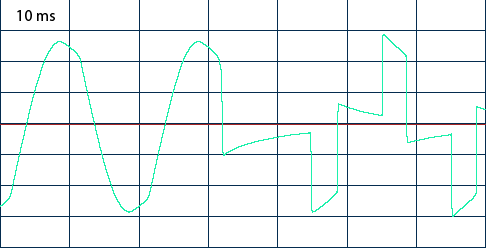

Время перехода на батарею определялось по осциллограмме при нагрузке 100 Вт. Переходный процесс занял 12 мс. Столь долгое переключение приводит к потере полупериода. Для некоторого оборудования это может быть критично.
ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 1%, 40%, 50%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E. Во время работы без нагрузки оно составило 228 В.
Источник
ИБП CyberPower VALUE500EI-B
ИБП CyberPower серии Value — это высококлассные устройства, обеспечивающие домашним и офисным пользователям надежное резервное электропитание для персональных компьютеров, сетевого, коммуникационного оборудования, и других электронных устройств от перепадов, скачков, провалов напряжения и прочих инцидентов в электроснабжении.
Для повышения производительности и минимизации потребления электроэнергии серия разработана с использованием технологии GreenPower UPS™, которая помогает значительно снизить расходы на электроэнергию по сравнению с обычными ИБП. С помощью встроенного автоматического регулятора напряжения (AVR), ИБП повышая/понижая напряжение не прибегает к работе батареи, стабилизирует и поддерживает безопасное электропитание для подключенного оборудования
Программное обеспечение для управления электропитанием PowerPanel® Personal Edition (подключение через USB-порт) автоматически сохраняет компьютерные файлы и безопасно выключает систему во время отключения электроэнергии. PowerPanel позволяет производить запланированные отключения и самодиагностику, контролировать показания напряжения и приблизительное время автономной работы.
Область применения
- Персональные компьютеры
- Рабочие станции
- Периферийное оборудование
- Маломощное офисное оборудование
- Банковское оборудование
- Аудио-видео оборудование
- Кассовые аппараты
- Торговые терминалы
Особенности серии
- Линейно-интерактивная топология
- Ступенчатая аппроксимация синусоиды
- Автоматический регулятор напряжения (AVR)
- Защитные EMI / RFI фильтры от помех и скачков
- Автоперезагрузка/Автозарядка
- Защита телефонной/ сетевой линии
- ПО PowerPanel® Personal Edition
- USB и серийный порт для подключения к ПК
- Заменяемые пользователем батареи
Источник
ИБП Cyber Power UPS CyberPower V 500E-B VALUE500EI black (500VA/275W USB/RS-232/RJ11/45 ) [VALUE500EI-B]
Гарантия 2 года
| ||||||||||||||||||||||||
