Важное про аккумулятор APC Smart UPS 1000
Тысячная серия пользуется среди бесперебойников малой и средней мощности заслуженной популярностью. Устройства надежны, просты в эксплуатации, а в исполнении XL есть возможность масштабировать запас функционирования в автономном режиме. Ломаются приборы крайне редко, и обычно в сервисные центры обращаются, чтобы заменить в APC SMART UPS 1000 аккумуляторы в случае их неисправности или износа. Но при определенных технических знаниях и навыках провести эту процедуру можно самостоятельно.
Подробнее про аккумулятор
Период беспроблемной эксплуатации аккумулятора при бережном отношении может достигать семи лет, но вследствие воздействия внешних факторов он обычно составляет 3–4 года.
Тысячная серия APC SMART UPS относится к сложным электронным приборам и после замены интеллектуальной батареи требует настройки внутренних параметров и калибровки для корректной работы с новыми АКБ.
Какая АКБ установлена изначально?
В серию входит несколько моделей ИБП. Оригинальным для типовой APC SMART UPS 1000 (SUA1000I) является необслуживаемый герметичный аккумулятор свинцово-кислотного типа с загущенным электролитом APC RBC6. Его мощность 56 ватт позволяет обеспечить 20-минутное функционирование бесперебойника при 50-процентной загрузке. При полной загрузке он способен проработать пять минут.
Параметры блока
Емкость данной батареи — 12 А/ч, напряжение – 12 В у каждого из двух аккумуляторов.
- длина – 19,6 см;
- ширина – 15,2 см;
- высота — 9,4 см;
- масса – 7,68 кг.
Рабочий диапазон температур располагается в пределах 10–25 градусов.
Более удобная APC Smart-UPS SC 1000 ВА стоечного типа, которую проще установить и обслуживать, изначально оснащена блоком RBC33. Его параметры – 149x197x64 мм, 5,33 кг, 12 В, 9 А/ч.
Проблемы
Из-за неисправностей батареи UPS 1000 страдает чаще всего. Но случается, что АКБ в норме, а проблемы заключаются в другом узле.
Рассмотрим возможные поломки – в каких случаях аккумулятор нужно менять:
| № | Тип неисправности | Что делать? |
|---|---|---|
| 1 | При отключении от энергосети ИБП не держит нагрузку либо быстро выключается. | Заменить батарею. |
| 2. | Батареи функционируют, но ИБП включается и выключается, в рабочий режим не входит, сеть не видит, индикатор не реагирует. | Ремонтировать плату электроники ИБП пока батареи не вышли из строя. |
| 3. | Бесперебойник вообще не включается, индикаторы не горят, звуковые сигналы отсутствуют. | Проверить напряжение на батареях. Если оно составляет от 24,5 до 25,7 В, разобрать прибор и проверить состояние предохранителей, транзисторов и диодов инвертора. Возможно, их придется менять из-за короткого замыкания. |
Если ИБП моргает всеми светодиодами при включении, проблем может быть несколько. Для начала нужно провести калибровку с нагрузкой 30 процентов, согласно руководству пользователя. Возможная причина неисправности – в низком значении R0. Но такое поведение индикатора вызывают и проблемы с реле, конденсаторами и аккумуляторами. В последнем случае для начала потребуется почистить контактные клеммы от окислов.
Если это не помогает, аккумулятор придется менять.
Замена
Она производится, если выявлена неисправность именно батареи или ее эксплуатационный период подошел к концу. Если позволяют финансы, проще приобрести оригинальный сменный блок, но при желании можно подобрать и другой аналог.
Особенности оригинальной замены
Заменять оригинальную батарею лучше всего точно такой же. При этом, если установлена APC RBC6, нельзя купить пятое или седьмое устройство – это принципиально разные приборы. На оригинальном сменном блоке должна быть фирменная наклейка APC, и должны прилагаться клеммы, хотя можно использовать и старые от базового комплекта.
Преимущества замены на оригинал в том, что сохранится гарантийное обслуживание, а также настройка и калибровка пройдут проще.
Варианты аналогов
Чаще пользователи выбирают подходящие аналоги – их стоимость бывает почти вполовину ниже, а качественные характеристики ненамного хуже. И производят что оригиналы, что заменители обычно в одних и тех же азиатских странах.
Если оригинальный вариант батареи на APC SMART UPS 1000 – RBC6, подойдут базовые варианты BB Battery BC 12-12 и Vision CP 12120 либо высоконормовой – BB Battery HR 15-12. Все они производятся в Китае.
Устройства изготовлены по технологии AGM. Каждый элемент снабжен предохранительным клапаном. Корпус изготовлен из пластика, не пропускающего газ. Прибор возможно эксплуатировать в любом положении – электролит течь не будет. Показатели у базовых устройств практически идентичны – 12 В, 12 A/ч, 151х98х94 мм. Но BB Battery BC 12-12 весит 3,4 кг, а Vision CP 12120 – 4,05 кг.
Что касается устройства BB Battery HR 15-12, оно выше на пару сантиметров, чуть тяжелее, а за счет большей емкости (15 А/ч) увеличивается время автономной работы.
Сменные аккумуляторы для APC-бесперебойника стоечного типа – BB Battery BC7-12 и Vision CP 1270, а для высоконормовых условий – Vision CP 1290. Они более узкие (ширина 65 см) и весят около 2,5 кг.
Отличаются показатели емкости: для базовых вариантов – 7 А/ч, для высоконормового – 9 А/ч.
Что необходимо для замены?
Вся тысячная серия бесперебойников бренда APC требует непременной калибровки внутренних констант после смены батарей, чтобы защитить их от перезаряда и вздутия. Иначе аккумулятор может треснуть, что вызовет протечку электролита. Это чревато для пользователя отравлением и химическим ожогом. Калибровку проводят с помощью сервисных программ – потребуется компьютер с COM-портом.
Но до этого необходимо выбрать подходящий аналог. Важно, чтобы совпадали показатели емкости, размеров и напряжения, а также контактные элементы.
Погрешность габаритов может быть в пределах 5 мм, а емкость различаться на 2 А/ч.
Дальнейшие этапы после приобретения нового аккумулятора:
- Снятие корпуса, отсоединение проводов от клемм старого аккумулятора и изъятие старой батареи.
- Установка сменного аккумулятора с подключением проводов и закреплением удерживающей планки.
- Постановка устройства на зарядку.
После установки новых батарей требуется загрузить в консоль служб АРС данные по ним, включая дату замены.
Затем их нужно зарядить на 100 процентов мощности и запустить калибровку.
Возможные проблемы и техника безопасности
Может оказаться так, что данные по старым батареям не будут удаляться. Тогда нужно полностью вручную удалить программные папки служб APC, скачать с оригинального сайта свежую версию консоли и установить ее со своими учетными записями.
Поскольку замена батареи производится вручную, процесс должен идти в защитных перчатках и очках. Нельзя работать с аккумулятором вблизи открытого огня, курить, поскольку есть риск выделения взрывоопасного водорода. Дополнительно потребуется упаковка пищевой соды, чтобы в случае протекания электролита нейтрализовать серную кислоту.
Бесперебойники APC Smart-UPS 1000 считаются одними из самых надежных и долговечных ИБП.
Но и у них необходимо после пары лет использования тестировать аккумулятор на длительность работы при отсутствии энергии в сети и проверять правильность показаний индикатора.
Источник
Обзор ИБП APC Back-UPS RS 1000
На тестирование в нашу лабораторию поступил ИБП известнейшей фирмы American Power Conversion (далее в тексте статьи APC). Компания основана в 1981 году тремя инженерами из лаборатории систем электронного преобразования энергии Массачусетского технологического института. Первый ИБП был выпущен в 1984 году, с тех пор компания является лидером рынка устройств бесперебойного питания. Штаб-квартира APC находится в Вест-Кингстоне, штат Род-Айленд (США). Предприятия размещаются в США, Ирландии, Швейцарии, на Филиппинах, в Китае, Индии и Бразилии. Число сотрудников компании по всему миру более 5000 человек. В нашей стране компания имеет представительства в Москве, Санкт-Петербурге и Новосибирске. Общеизвестно, что ИБП APC являются эталоном качества и надёжности. Пользуясь нашей почти устоявшейся методикой тестирования, мы примерим к ней «эталон» и сделаем выводы по итогам инструментального тестирования. Описание
Тестируемый ИБП принадлежит к серии Back-UPS RS, по данным производителя это «Высококачественная защита питания с резервными аккумуляторами для офисных компьютеров» и «Лучшее решение для местностей с низким качеством электроснабжения и для приложений, требующих большой продолжительности работы от аккумуляторов«.
Производитель заявляет следующие характеристики изделия:
Защита от перегрузок при работе от сети
Выходные разъемы
ИБП поставляется в обычной картонной коробке размером 455×203×416 мм, вес запакованного комплекта 11.82 Кг. Судя по стикеру на коробке, тестируемый ИБП произведен в Индии.
Комплект поставки включает в себя:
- инструкция по эксплуатации
- карта гарантийной регистрации с конвертом для почтовой пересылки
- почтовая открытка для получения PowerChute+ для Windows 95/NT**
- 2 листа, объясняющие условия Lifetime Equipment Protection Programm*
- вкладыш, дополняющий инструкцию для пользователей Macintosh
- лист Quality Assurance Test
- 2 кабеля для подключения оборудования (разъем IEC 320)
- интерфейсный кабель для связи с ПК (RS-232C)
- телефонный кабель RJ-11 (6P2C)
- две многоразовые стяжки для фиксации кабелей
- подставка для вертикальной установки ИБП
- CD с программным обеспечением PowerChute Personal Edition**
- CD с сопроводительными материалами APC Information Center
* — Lifetime Equipment Protection Programm является пожизненной страховкой защищаемого посредством APC оборудования. В случае повреждения оборудования по линии сетевого питания APC обязуется его заменить или отремонтировать. Сумма страхового возмещения достигает $200,000 для Австралии, и 100,000 Евро для ряда европейских стран. На Российский рынок условия страховки не распространяются.
** — Прилагаемое ПО PowerChute Personal Edition v1.5 предназначено для Windows 98/ME/2000/XP и MAC OS X 10.2/10.3. Если используется Windows NT или Windows 95, следует заполнить и отправить почтовую открытку. В течение 8—10 недель Вы получите PowerChute+ 5.2 и 5.0.2. Регистрация через Интернет сократит время ожидания до 3—4 недель.
Вся печатная продукция представлена на английском языке. Инструкция содержит пояснительные картинки практически по всем пунктам.
Качество комплектации можно оценить как неудовлетворительное. Отсутствие русского языка в инструкции и отсутствие гарантийного талона прямо нарушает закон о защите прав потребителей. Отсутствие сетевого шнура не позволяет проверить изделие при покупке. И если в бюджетном сегменте такой подход может быть оправдан экономией, то мотивация такого известного производителя ИБП среднего и высшего ценового сегмента непонятна. Возможно, российские дистрибьюторы будут вкладывать перевод инструкции и свой гарантийный талон. Гарантию на свои изделия производитель устанавливает на 2 года от даты выпуска ИБП. Дата выпуска определяется по серийному номеру. Для России действует дополнительная платная гарантия сроком на 3 года. Оформить продление гарантии можно в течение всего гарантийного срока. Стоимость расширенной гарантии зависит от заказываемых услуг.
Изделие имеет оригинальный дизайн, допускающий горизонтальное (высота 2U) и вертикальное расположение. На нижеприведенной презентации вы можете самостоятельно выбрать нужный ракурс и детально рассмотреть ИБП.
Корпус ИБП выполнен полностью из пластика и состоит из пяти частей — двух боковин, задней стенки, лицевой панели и крышки батарейного отсека. Они соединены посредством пазов и 10 шурупов. Задняя панель и крышка батарейного отсека в нижней части имеет пластиковые наплывы-ножки. Качество литья и пластика очень хорошее, облоя не обнаружено. Передняя панель содержит индикаторы режима работы, сверху вниз — On line (зеленый), On battery (желтый), Overload и Replace battery (красные). Под индикаторами утопленная для защиты от случайного нажатия кнопка Power. Задняя панель содержит в верхней части — RJ-45 Data Port, вентиляционную решетку. В средней части расположены раздельные группы гнезд 2?RJ-11 и 2?RJ-45 для защиты телефонной линии и локальной сети соответственно.
В нижней части имеются 6 разъемов IEC320 батарейного питания (4,3 А суммарно), 2 разъема IEC320 для подключения оборудования, не нуждающегося в аварийном питании (3,5 А суммарно), входной разъем питания и многоразовый автоматический предохранитель на 10 А. Внутреннее устройство

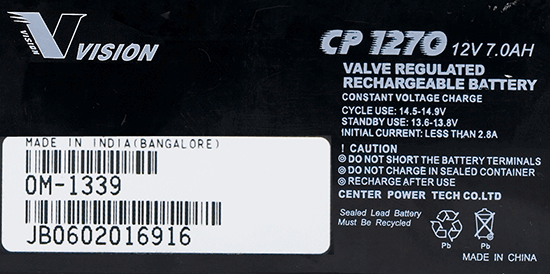

В ИБП установлен сменный батарейный картридж RBC32 производства APC. Его ёмкость 7 Ач, рабочее напряжение 24 В. Картридж содержит в себе две батареи CP 1270 производства китайской фирмы Vision, пластиковую переходную панель и кабель с оригинальным разъемом.
Следует отметить, что батарея серии CP рассчитана на режим 20 часового разряда. При часовом режиме разряда ее емкость, по данным производителя, составляет всего 4,56 Ач. Типичное время разряда батареи при работе в ИБП составляет 10—30 минут. В таком режиме емкость составит менее 3,5 Ач. Ресурс батареи 200 циклов 20 часового 100% разряда. При более интенсивном разряде ресурс может быть меньше. Еще одно любопытное наблюдение: разница напряжения на полностью заряженных батареях составила 0,2 В, увеличиваясь до 0,8 В при интенсивной разрядке. Это говорит о большом разбросе качества батарей и отсутствующем или неэффективном подборе «пары» батарей в картридж.
Замена батареи возможна силами пользователя. Процедура замены описана и показана на картинках в инструкции. Никаких инструментов для этого не понадобится, крышка батарейного отсека крепится на защелке и легко сдвигается вниз. Необходимо отметить, что ИБП поставляется с отключенной батареей. Перед началом эксплуатации следует снять защитную ленту и подключить батарейный картридж. Также следует отметить нестандартное размещение батарей в корпусе ИБП. Несмотря на то, что производитель не указывает рабочее положение батарей, отступление от стандартного (банками вверх) расположения может отрицательно сказаться на сроке их службы. Немаловажен и экономический аспект. Батарейный картридж стоит ровно вдвое дороже комплекта самих батарей. При некоторой сноровке можно разобрать картридж и заменить только батареи.
Вся основная электроника расположена на одной двухсторонней печатной плате из стеклотекстолита, находящейся в верхней части корпуса ИБП… Батарейный отсек отделен от электроники перегородкой. Сама плата и монтаж элементов на ней, на первый взгляд, выполнены качественно, подписано соответствие элементов принципиальной схеме. Широко используются планарные компоненты. Монтаж элементов односторонний. Некоторые мелкие элементы не распаяны, но это не касается фильтров — все его элементы, включая большой дроссель, находятся на своем месте.
Коммутацию обмоток осуществляют реле, максимальный коммутируемый ток которого составляет 7 А при напряжении 250 В, что в данном случае позволяет подключать нагрузку с максимальной пиковой мощностью до 1750 ВА. Компоновка вентиляционных отверстий предусматривает активное охлаждение силовых транзисторов и диодов. На задней стенке расположен вентилятор фирмы SUNON, модели KDE2408PTS1-6. С учетом работы вентилятора только в режиме питания от батарей такой выбор вполне оправдан. Вентилятор имеет две скорости, на максимальные обороты он включается при нагрузке свыше 50%.
На плате расположен постоянно запитанный вторичный импульсный источник питания 26 В, который питает систему заряда и управляющий процессор. При работе он не издает никаких звуков. Силовые транзисторы и диоды производства компании Fairchild Semiconductor. Они расположены на восьми радиаторах площадью по 40 кв.см. Каждый радиатор представляет собой пластину из алюминиевого сплава толщиной 6 мм и размерами 50×55 мм. Некоторые элементы фиксируются пружинным прижимом через изоляционную пластину.

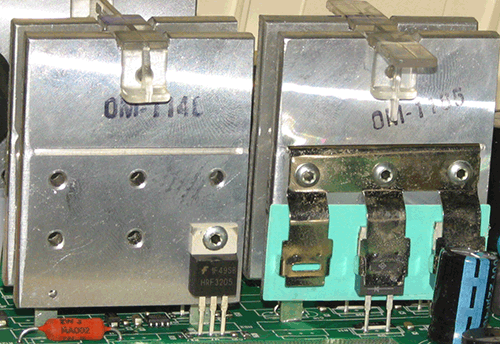

Инвертор на шести транзисторах FQP-18N50-V2 формирует двухступенчатую аппроксимацию синуса. Инвертор выполнен по высокочастотной схеме, что позволяет поднять КПД и сэкономить на меди в трансформаторе. Потребляемая ИБП мощность, при работе от батарей без нагрузки составила 9,5 Вт. Каждый транзистор имеет мощность 208 Вт и диапазон рабочих температур до 150° Цельсия. Вид и качество формируемого сигнала при разной нагрузке хорошо видно на осциллограмме.
Наше внимание привлекло утолщение на фронтах сигнала при большой мощности. Более детальная осциллограмма показала наличие паразитного импульса на фронтах.
Этот недостаток схемотехники приводит к повышенной потребляемой мощности, снижению КПД и появлению на выходе ИБП электромагнитной помехи в диапазоне 15—17 КГц.

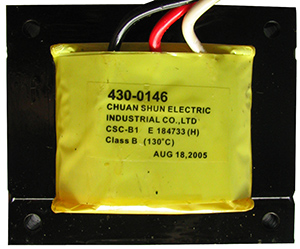

Блок регулировки выходного напряжения (AVR) выполнен по автотрансформаторной схеме. Коэффициент трансформации при понижении напряжения — 0,89, при повышении — 1,12. В ИБП применен автотрансформатор китайской фирмы Chuan Shun Electric. Судя по размерам сердечника (85×70×30 мм) и маркировке, его мощность составляет 430 Вт.

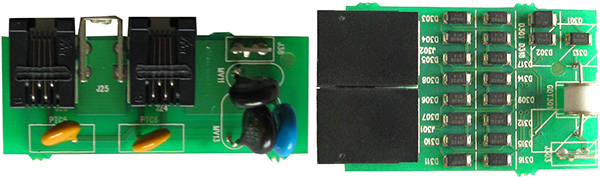

Защита по линии RJ-45 выполнена на отдельных печатных платах, раздельно для телефонной и компьютерной сети. Платы закреплены на задней стенке посредством пластиковых защёлок.
В отличие от ранее протестированных ИБП бюджетного ценового диапазона, APC в своем изделии реализовал полноценные схемы защиты. Тестирование
Тестируемый ИБП оснащен системой AVR — автоматическим регулятором напряжения, иногда называемого стабилизатором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батареи. Реализация данного модуля отличается в зависимости от модели и производителя, в данном случае AVR имеет одну понижающую ступень (для нормализации повышенного напряжения) и одну повышающую ступень (для нормализации пониженного напряжения питающей сети). Гистерезис AVR 7—16В. Нижеприведенный график иллюстрирует работу AVR.
В ИБП APC Back-UPS RS 1000 посредством прилагаемого программного обеспечения PowerChute есть возможность установить диапазон входных напряжений при работе системы AVR. Диапазон регулировки напряжения 188—208 и 252—272 В с шагом в 1 В. К сожалению, по причине выхода ИБП из строя не удалось протестировать AVR на оптимальных настройках. Вышеприведенный график отражает работу AVR с настройками (195—262 В). Предполагаемые оптимальные настройки 208—244 В.
При выходе напряжения в питающей сети за установленный диапазон, ИБП переходит на аккумуляторное питание, оповещая об этом пользователя посредством звукового сигнала. При переключении на батареи ИБП выдает группу из четырех коротких сигналов периодичностью в 40 секунд. Работу ИБП с батареей, разряженной до критического уровня, сопровождает сигнал периодичностью в одну секунду.

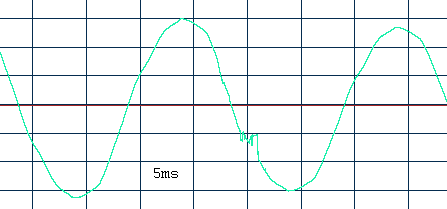

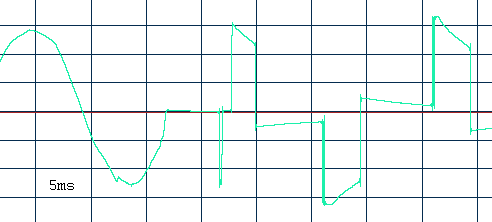

Время перехода на батарею и срабатывание AVR определялось по осциллограмме при номинальной нагрузке 600 Вт. Время перехода на батарейное питание составило 7 мс.
Переключение обмоток автотрансформатора происходило за 2 мс. На обеих осциллограммах виден умеренный дребезг контактов реле.
ИБП был протестирован на время работы от батарей при различном уровне нагрузки. Синтетические тесты проводились на нагрузке из резисторов в 40%, 50%, 60%, 80% и 100% от номинала ИБП. Выходное напряжение измерялось цифровым мультиметром UT60E. Во время работы без нагрузки оно составило 214 В.
