Asus x200m замена аккумулятора

Замена батареи ноутбука Asus X200MA

Если ваш аккумулятор показывает плохое время на вашем ноутбуке, следуйте этому руководству.

Удалите шесть винтов: Шесть 4 мм Phillips #0 с помощью крестообразной отвертки Снимите следующий винт: Один 14 мм #0 с помощью крестообразной отвертки Винт 14mm расположен в центре

Используйте пластиковый или металлический spudger, чтобы отделить клавиатуру от задней панели и поднимите клавиатуру из места.

Снимите две резиновые заглушки с задней стороны ноутбука.

Удалите следующие два винта под резиновыми крышками. Два 14 мм винты с помощью крестообразной #0 отвертки.

Открутите следующие винты с внутренней стороны ноутбука: Два винта 4 мм с помощью крестообразной отвертки Phillips #0. Один 5-миллиметровый винт с помощью крестообразной отвертки Phillips #0, расположенной в центре немного ниже батареи.

Сдвиньте батарею вверх и наружу.

Источник

Как разобрать ноутбук Asus X200

Если вы впервые приступаете к разборке ноутбука, рекомендуем обратить внимание на статью «впервые приступая к ремонту ноутбука». В этой статье есть рекомендации, которые помогут избежать типичных ошибок в процессе разборки.

Ноутбок Asus X200 основан на таком же корпусе как и модель Asus X200C, X200CA, X200L, X200LA, X200M, X200MA — эти модели имеют одинаковый процесс разборки.

Как почистить ноутбук от пыли Asus X200

Если ноутбук перегревается во время работы и резко выключается — это скорей происходит из-за перегрева системы охлаждения. Причиной этому является скопление пыли на радиаторе. Если вовремя не произвести чистку системы охлаждения, это приведет к поломке материнской платы в ноутбуке. Эту проблему можно устранить самостоятельно, повторив все этапы, показанные на видео ниже. Информация предоставленная в наших видео инструкциях дает возможность почистить ноутбук от пыли самостоятельно в домашних условиях. Необходимые инструменты для ремонта, можно приобрести в конце страницы.

Как поменять батарею в ноутбуке Asus X200

Если в ноутбуке не заряжается батарея, скорее всего, емкость одного из элементов упала до минимума или сломан контроллер батареи. Аккумуляторная батарея не вечна и ей свойственно со временем терять свою заводскую емкость. Это может быть связано с рядом факторов, например, как низкого качества элементов, так и банальной неработоспособности одного из элементов 18650, который тянет за собой неисправность всего аккумуляторного блока. Если батарея ноутбука подключена, но не заряжается, значит ее необходимо заменить. В нашем видео показано как установить батарею в ноутбук Asus X200.

Установка SSD в ноутбук Asus X200 как поменять жесткий диск

Видео инструкция, по которой вы сможете самостоятельно произвести замену HDD на SSD в ноутбуке Asus X200. Так же вы узнаете, как поменять неисправный жесткий диск на новый HDD. Классические магнитные диски (HDD) более хрупкие и намного медленней, чем современные SSD накопители. Следственно замена HDD на SSD приведет к приросту скорости ноутбука в разы. В нашем видео ниже, показана пошаговая инструкция как установить SSD в ноутбук.

Обратная сборка Asus X200

После завершения разборки и ремонта это видео поможет вам собрать ноутбук в исходное состояние.

Источник

Замена батареи Asus X200MA

Если ваша батарея сильно затрудняет работу вашего ноутбука, следуйте этому руководству.

Шаг 1 Задняя панель

Удалите следующие шесть винтов:

Шесть 4 мм Phillips # 0 с помощью Phillips Scredriver

Удалите следующий один винт:

Один 14 мм Phillips # 0 с помощью крестовой отвертки

14-миллиметровый винт идет в центр.

Шаг 2

Снимите две резиновые заглушки с задней стороны ноутбука.

Шаг 3

Используйте пластиковый или металлический spudger для отделения клавиатуры от задней панели и поднимите клавиатуру с места.

Шаг 4

Удалите следующие два винта под резиновыми крышками.

Два 14 мм винта с помощью крестовой отвертки Phillips # 0.

Шаг 5

Удалите следующие винты изнутри ноутбука:

Два 4 мм винта с помощью крестовой отвертки Phillips # 0.

Один 5-миллиметровый винт с помощью крестовой отвертки Phillips # 0, расположенной в центре чуть ниже аккумулятора.

Шаг 6

Сдвиньте аккумулятор вверх и наружу.

Комментарии

Пока еще нет ниодного комментария, оставьте комментарий первым!

Источник

Disassembly and replacement of the battery Asus x200M

KOMMENTARE • 0

Не подскажите как его запустить без акб?

У меня не получается достать с зашёлок крышку

Огромное спасибо тебе, добрый человек, за это видео. А то я чуть не сломал корыто, разбирая этот ноут. Не подумал за эти два винта под резиновыми ножками.

Когда ставим новый, надо его немного под наклоном заводить. Повернуть вдоль оси разъёмом на себя вверх градусов на 30-45. Там сзади есть три защёлки. Если они сразу не встанут в пазы на корпусе, то в левый штифт акк не зайдёт и будет торчать с зазором

Спасибо вам огромное за супер видео! У меня все получилось! Успехов вам!

Как можно проверть батарею, у меня не заряжается, делал ресет биоса без батареи, прошил новый биос, не помогает. Мерял напряжение на кождой банке мультиметром. 1я 0,9В, 2я 0,95В, 3я 1,3В, в сумме 3,15В. Под замену?

Здравствуйте. У меня такой же Asus X200MA. Недавно на клаве некоторые кнопки перестали работать. Не подскажите чем лечить, или менять надо? Спасибо.

Спасибо! Просто и быстро.

я смогла это легко сделать !

Подскажите пожалуйста какая батарея нужна для этого бука??

M.J. — Ремонт IT техники спасибо

Совместимые парт номера
Asus 0B110-00240100E
Asus 1566-6868
Asus A31LM9H
Asus A31LMH2
Asus A31N1302
Совместимые модели ноутбуков
F200CA
R202CA
X200CA
X200CA-1A
X200CA-1B
X200CA-6D
X200CA-6E
X200CA-9A
X200CA-9B
X200CA-9D
X200CA-9E
X200CA-DB01T
X200M
X200MA

А можно пользоваться от сети с отключенным аккумулятором? Проблема в том, что ноут внезапно отключается в независимости от времени, все настройки энергопотребления перепробованы. Батарея «мертвая», может она как- то влияет на отключение. Можете что нибудь посоветовать?

Батарея показывает 0

@M.J. — Ремонт IT техники проц в норме, началось после установки 10 винды, родная 8.1. сейчас еще поставил в настройках энергопотребления — батарея- ни каких действий при низком заряде батарей.. тестирую. пока не отключался.

Да, ноутбук будет работать без аккумулятора. А процессор не греется? После чего это началось?

А слабо было рассказать какой там аккумулятор, где лучше покупать, ? И зачем снимать шлейфы, он и так похоже поменяется.

@M.J. — Ремонт IT техники подскажите в будущем банки в этих аккумах по ссылке можно будет свои подкидывать или там такой же умный контроллер как в родном аккуме, который еще и остаточную емкость помнит?

@Ven Off Эта же модель ноутбука?

Спасибо, тогда такой вопрос, какие симптомы замены аккумулятора, обычно он быстро заряжается и быстро разряжается либо работает только от розетки. А вот например, поставил на зарядку, а индикаторный диод после ночной подзарядки не стал зелёным , а стал часто мигать, тем же красным, что это?

Шлейфы отключаем просто чтобы их не оторвать. Вы можете не отключать, если Вам так удобнее
Аккумулятор стандартной емкости:
goo.gl/xGYGHn
Увеличенной :
goo.gl/WZe8Ub

Очень умно винты называть болтами, умник! И кто мне скажет для чего нужно было отсоединять шлейфы?

Насчет болтов/винтов спасибо, мы как-то не обращали на это внимание. Будем стараться выражаться корректнее. Шлейфы отключаем просто чтобы их не оторвать. Вы можете не отключать, если Вам так удобнее

Всё получилось за считанные минуты. Почувствовал себя технологическим гением и сэкономил тысячу руб. Спасибо!

Источник

Батарея для нетбука ASUS X200LA из Китая. Это реально ?

Итак, представляю небольшой обзор батареи для нетбука ASUS X200LA из Китая.

Сначала немного предыстории, чтобы понять что меня сподвигло на эту покупку. Примерно через 1,5 года очень аккуратного использования батарея стала глючить, а потом и вовсе перестала заряжаться. По результатам самостоятельной диагностики стало ясно, что «глюки» были в недозарядке одной из ячеек, по всей видимости, контроллер заблокировался и отключил батарею. Проблема широко известна в узких кругах. Без спецоборудования контроллер не разлочить. Самое удивительное, что после разборки и теста всех 3-х ячеек их характеристики идентичны и емкость упала только слегка. По всей видимости, производитель подложил нам такую «мину». Пошарив в интернете, стало ясно, что такая проблема вообще у всей серии X200. Оригинальная батарея стоит просто астрономические 4500р+ для 3х ячейной батареи, и при том везде написано, что она для X200CA, X200MA, а мой нетбук «типа как-бы» совместим. Так же нужно учесть, что она может скончаться как и предыдущая, поэтому хотелось взять именно НЕ ОРИГИНАЛЬНУЮ. Вариант покупки у каких-то «серых» контор-перекупщиков, у которых к тому-же при емкости указанной на батареи 2900 в описании указано 2200, отпадает. Пробовал купить с рук б/у с «живым» контроллером, чтобы аккуратно сменить ячейки, но посетив парочку СЦ с горой не запускавшихся аналогичных батарей стало ясно, проблема действительно актуальна.

На Ali, к сожалению, такие батареи тоже стоят очень не дешево для 3х ячейной батареи, но выбора нет. Так же нигде не указана совместимость с моим X200LA, только X200CA и X200MA. Но отписав нескольким продавцам, они меня уверили, что для моей модели она подойдет.

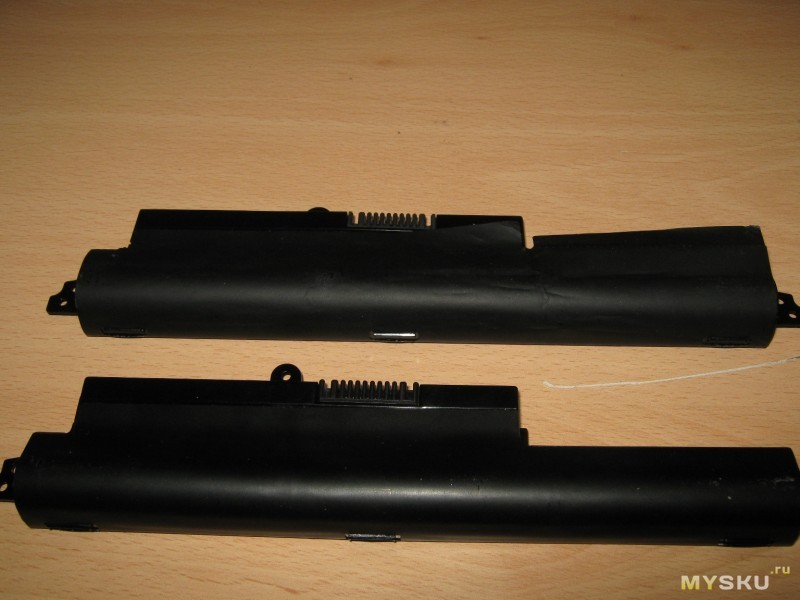

Добралась примерно за 3 недели в хорошо упакованной коробке. От оригинала практически не отличить. Вот фото: Сверху будет оригинал, снизу – копия с Ali.

Разве только у оригинала емкость указана 2900, а у копии 2850.

У копии «крылья» крепления немного кривоватые. Одно на 1 мм выше другого, поэтому в нетбук устанавливается с небольшой щелью, но т.к. она крепится винтом, то не критично.


В копии аккумуляторы установлены немного покоцанные со следами излишек клея.

В оригинале стоят LG D1 на 3000mAh и напряжением 4,35 В.

При покупке копии совместимой батареи с версий –MA, -CA, главным опасением было напряжения аккумуляторов. А вдруг они будут не 4.35, а 4.2, как тогда будет все это работать? Учитывая, ч
то китайцы любят ставить вместо 3000 фейковые 500+, которые обычно 4.2В. При тестовом запуске все нормально работало, заряжалось и разряжалось, а внутри оказались Samsung ICR18650 — 28A.

К сожалению, дата выпуска попала в кадр не полностью, а сейчас батарея уже убрана в нетбук и доставать ее неохота. Меня сильно смущает 3х значная маркировка даты и часть буквы, означающая год выпуска. Эта часть буквы не похожа ни на одну из спецификации фирмы-производителя. Скорее всего это ноунейм, промаркированный как самсунг.
Разобрать оригинал получилось более аккуратно:

Копия была склеена намертво и вставляющаяся часть так и осталась в пазу:

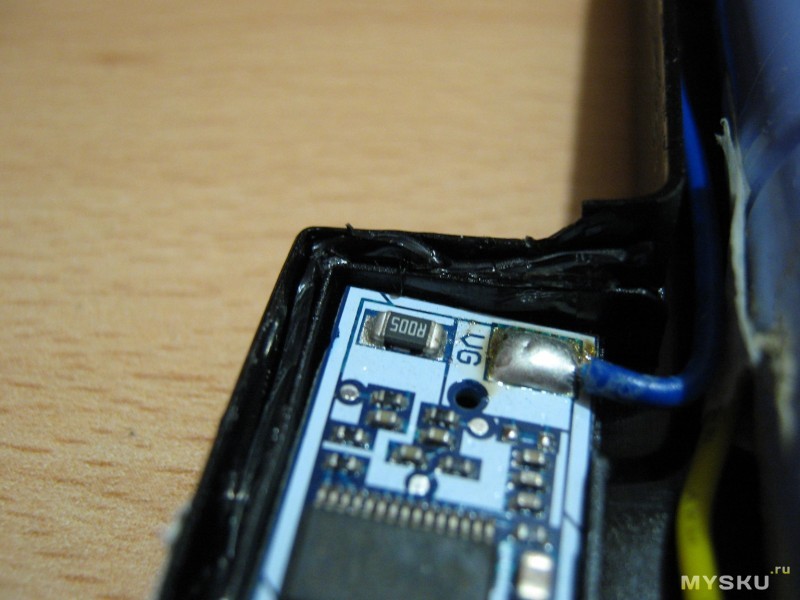

Вид аккумуляторов с платой контроллера:

Плата копии (синеватая) очень похожа на оригинал, но отсутствуют «лишние» детали. Надеюсь, лишними оказались детали, которые могут залочить контроллер и в плане ремонтопригодности копия будет лучше оригинала.






До разборки батарея была протестирована током 1А до напряжения 9В:


Емкость составила 2,65Ah, энергоемкость 29,15 WhA. Т.о. среднее напряжение разряда составило 11В, что соответствует 3,67В на элемент. Результат средненький. И та и другая величина не дотягивают до заявленных. Отчасти из-за того, что стоят аккумуляторы худшего качества. С другой стороны, все могло быть и много хуже. В любом случае, лично для меня самое главное – работающий контроллер, т.к. в старой он залочился, а сами банки почти новые.

Чуть позже я заметил любопытный факт. В заряженном состоянии на холостом ходу, при напряжении на банке 4.3В(4.3*3=12,9В), с клемм батареи снимается напряжение 12,49В. Не совсем понятно, куда девается разность напряжений? То ли она получается в результате ШИМ-а (чтобы напряжение батареи было стандартным не смотря на нестандартное напряжение банок), либо оно просто гасится на 2х мосфетах или еще где-то.

Т.к. цена все же получается более выгодная, чем в оффлайне, и реальные параметры довольно неплохие, то к покупке рекомендую.
