Аккумулятор свинцовый абн 72п

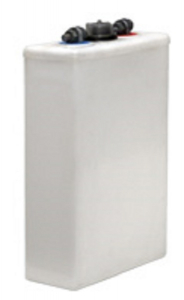

АБН-72П

Аккумулятор состоит из отрицательных и положительных намазных электродов, помещенных в бак из полимерного материала. В бак помещен блок электродов. Электроды разделены между собой двойной сепарацией: мипор или мипласт и стекловолокно. Блок электродов опирается на призмы бака. Крышка приваривается к баку термоконтактным способом…
Подробнее в сопроводительной документации.

Технические характеристики АБН-72П

Напряжение	2 В
Ёмкость	72 А · ч
Масса с электролитом	6,3 кг
Масса без электролитом	4,6 кг
Длина	71,5 мм
Ширина	160,5 мм
Высота	283 мм

АБН-72П сопроводительная документация:
РЭ на АБН-72П
сертификат АБН-72П ИСТОК
декларация АБН-72П ИСТОК
технические характеристики АБН-72П
группа АБН-72П

Группа АКБ: * АБН-72П – свинцово-кислотные аккумуляторы. АБН – назначение: автоблокировочный с намазными электродами; цифры после букв – номинальная емкость в ампер-часах при 10 часовом режиме разряда; П – после цифр, бак из полимерных материалов.

АБН-72П (свинцово-кислотный; тяговый аккумулятор)
Тяговые аккумуляторные батареи по преимуществу используются в подвижном транспорте для привода тяговых электрических двигателей, а также механизмов движения и подъёма.

По вопросам приобретения, цены, наличия и срокам поставки Вы можете обратиться по тел.: +7 (495) 789-39-09, +7 (48439) 7-92-28.
Подробнее на странице «контакты».

Источник

Аккумулятор свинцово-кислотный АБН-72П

АККУМУЛЯТОР СВИНЦОВО-КИСЛОТНЫЙ АБН-72П

Аккумулятор АБН-72П предназначен для питания электроэнергией устройств автоматики, телемеханики, связи на железных дорогах и комплектования батарей для работы в шкафах управления оперативным током и других потребителей постоянного тока.

Аккумулятор работоспособен во всех макроклиматических районах при температуре окружающей среды от минус 500С до плюс 550С (при этом температура электролита не должна быть ниже минус 10 ° C).

Аккумулятор может эксплуатироваться в режиме постоянного подзаряда.

В условном обозначении аккумулятора буквы и цифры означают:

— АБН – назначение, автоблокировочный с намазными электродами;

— цифры после букв – номинальная емкость в ампер-часах при 10 часовом режиме разряда;

— П – после цифр, бак из полимерных материалов.

Аккумулятор состоит из отрицательных и положительных намазных электродов, помещенных в бак из полимерного материала.

В бак помещен блок электродов. Электроды разделены между собой двойной сепарацией: мипор или мипласт и стекловолокно. Блок электродов опирается на призмы бака. Крышка приваривается к баку термоконтактным способом.

Батарея герметична, выдерживает испытания при пониженном или повышенном давлении по сравнению с атмосферным на 20 кПа (150мм. рт. ст.±10мм. рт. ст.) при температуре (25±10)0С.

Аккумулятор снабжен фильтр-пробкой, задерживающей аэрозоли серной кислоты.

Аккумулятор обеспечивает кратковременный разряд током 105А, устойчив к воздействию синусоидальной вибрации.

1. Номинальное напряжение, В

2. Номинальная емкость, А. ч. (при 10-часовом режиме разряда)

Источник

Аккумуляторы свинцово-кислотные стационарные серии БП и АБН-72П

Аккумулятор свинцово-кислотный стационарный АБН-72П

Применяется в качестве источников питания электроэнергией устройств автоматики, телемеханики, связи на железных дорогах и комплектования батарей для работ в шкафах управления оперативным током:

• номинальная емкость 72 Ач;
• устойчив к воздействию синусоидальной вибрации;
• работоспособен в широком диапазоне температур (от –50 °С до +55 °С);
• высокая надежность и возможность использования во всех макроклиматических районах;
• с намазными электродами и жидким электролитом;
• гарантийный срок эксплуатации – 3 года (с момента ввода в эксплуатацию).

Батарея герметична, выдерживает испытания при пониженном или повышенном давлении по сравнению с атмосферным на 20 кПа (150мм.рт.ст.±10мм.рт.ст.) при температуре (25±10)0С. Аккумулятор снабжен фильтр-пробкой, задерживающей аэрозоли серной кислоты.

Аккумуляторы свинцово-кислотные стационарные серии БП (GroE)

Применяются для комплектования батарей, используемых в качестве источников постоянного тока на объектах энергетики, связи, телекоммуникаций, химических и металлургических предприятий:

• полные аналоги аккумуляторов GroE;
• номинальная емкость от 75 до 2600 Ач;
• оптимальный выбор при замене аккумуляторов серии СК, выпуск которых прекращен;
• срок службы – более 25 лет в режиме постоянного подзаряда;
• сейсмостойкие. Сохраняют работоспособность работоспособны до 0,9 g в горизонтальном и 0,6 g в вертикальном направлениях, а также при их одновременном воздействии в частотном диапазоне от 3 до 35Гц;
• гарантийный срок эксплуатации – 5 лет (с момента ввода в эксплуатацию).

Обладают очень низким внутренним сопротивлением, что обеспечивает стабильное напряжение при больших токах в режимах короткого разряда. Аккумуляторы снабжены фильтр-пробками, задерживающими аэрозоли серной кислоты при эксплуатации в режиме постоянного подзаряда с напряжением не выше 2,25 В и в режиме заряда при напряжении 2,4 В на аккумулятор. Фильтр-пробки обеспечивают работу аккумуляторов без доливки дистиллированной воды в течение 3-5 лет. Аккумуляторы выпускаются в одной из следующих модификаций:

• с разряженными электродами и без электролита,
• в сухозаряженном состоянии без электролита,
• заполненные электролитом и полностью заряженные.

В эксплуатации различие указанных модификаций заключается только в методиках введения аккумуляторов в действие, что отражено в руководстве по эксплуатации. Модификация определяется договором по согласованию потребителя и изготовителя. Аккумуляторы обладают длительным сроком службы и максимальной надежностью.

Источник

АБН-72П тяговый

Производитель:	Россия
Артикул:	АБН-72П

К сожалению, данного товара нет в наличии

Описание

Свинцово-кислотный, тяговый АКБ.
Тяговые аккумуляторные батареи по преимуществу используются в подвижном транспорте для привода тяговых электрических двигателей, а также механизмов движения и подъёма. Аккумулятор АБН-72П предназначен для питания электроэнергией устройств автоматики, телемеханики, связи на железных дорогах и комплектования батарей для работы в шкафах управления оперативным током и других потребителей постоянного тока.
Аккумулятор работоспособен во всех макроклиматических районах при температуре окружающей среды от -500С до +550С (при этом температура электролита не должна быть ниже минус 10C).
Аккумулятор может эксплуатироваться в режиме постоянного подзаряда.
Аккумулятор состоит из отрицательных и положительных намазных электродов, помещенных в бак из полимерного материала.
В бак помещен блок электродов. Электроды разделены между собой двойной сепарацией: мипор или мипласт и стекловолокно. Блок электродов опирается на призмы бака. Крышка приваривается к баку термоконтактным способом.

Батарея герметична, выдерживает испытания при пониженном или повышенном давлении по сравнению с атмосферным на 20 кПа (150мм.рт.ст.±10мм.рт.ст.) при температуре (25±10)С.

Аккумулятор снабжен фильтр-пробкой, задерживающей аэрозоли серной кислоты.
Аккумулятор обеспечивает кратковременный разряд током 105А, устойчив к воздействию синусоидальной вибрации.

Производитель: Курский завод «Аккумулятор» (Россия)

АБН – автоблокировочный с намазными электродами;
72 – номинальная емкость в ампер-часах при 10 часовом режиме разряда;
П – бак из полимерных материалов.

1. Номинальное напряжение, В 2
2. Номинальная емкость, А•ч (при 10-часовом режиме разряда) 72
3. Максимальный ток заряда, А 18
4. Время заряда, ч 7
5. Масса без электролита, кг 4,6
6. Масса с электролитом, кг 6,3
7. Габаритные размеры, мм L х B х H 71,5х160,5х283

Источник

Аккумулятор АБН-72П. Руководство по эксплуатации (стр. 1 )

Из за большого объема этот материал размещен на нескольких страницах: 1 2 3

Закрытое акционерное общество «Курский завод «Аккумулятор»

общества «Курский завод

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ИКШЖ.563312.007РЭ

отдела закрытого акционерного

общества «Курский завод

1 Описание и работа 3

1.1 Назначение изделия 3

1.2 Технические характеристики 3

1.3 Устройство аккумулятора 5

1.4 Средства измерения, инструмент и принадлежности 6

1.5 Маркирование, тара и упаковка 7

1.6 Сведения об изготовителе и о сертификации 8

1.7 Комплектность поставки 8

2 Использование по назначению 11

2.1 Эксплуатационные ограничения 11

2.2 Указание мер безопасности 12

2.3 Подготовка к работе и монтаж батарей 13

2.4 Приготовление и заливка аккумулятора электролитом 13

2.5 Приведение аккумулятора в рабочее состояние 14

3.1 Общие указания 17

3.2 Заряд батарей 17

3.3 Уравнительный заряд 19

4 Техническое обслуживание 20

5 Правила хранения 21

6 Транспортирование 21

7 Утилизация 21

8 Свидетельство о приемке 23

Приложение А Перечень документов, на которые даны ссылки в РЭ 24

Приложение Б Аккумуляторный журнал 26

Приложение В Схемы соединения аккумуляторов АБН-72П 27

Настоящее руководство по эксплуатации предназначено для правильной эксплуатации аккумулятора свинцово-кислотного АБН-72П (в дальнейшем именуемый — аккумулятор) и содержит сведения о назначении аккумулятора, краткие технические характеристики, описание конструкции, указания мер безопасности, правила приведения в рабочее состояние, эксплуатации, хранения, транспортирования и утилизации.

1 Описание и работа

1.1 Назначение изделия

1.1.1 Аккумулятор соответствует требованиям технических условий ИКШЖ.563312.007ТУ и комплекта документации согласно ИКШЖ.563312.007.

Аккумулятор, поставляемый на экспорт, соответствует требованиям РД

1.1.2 Аккумулятор предназначен для питания электроэнергией устройств автоматики, телемеханики, связи на железных дорогах и комплектования батарей для работы в шкафах управления оперативным током ШУОТ-02, ШУОТ-2403 и других потребителей постоянного тока.

1.1.3 Аккумулятор изготовлен для работы во всех макроклиматических районах, соответствующих исполнению О категории 2 по ГОСТ 15150 при температуре окружающей среды от минус 50 до плюс 55°C (при этом температура электролита не должна быть ниже минус 10°C).

Перечень документов, на которые даны ссылки в руководстве по эксплуатации, приведен в приложении А.

В условном обозначении аккумулятора буквы и цифры означают:

— АБН – назначение, автоблокировочный с намазными электродами;

— цифры после букв – номинальная емкость в ампер-часах при 10 часовом режиме разряда;

— П – после цифр, бак из полимерных материалов.

Пример записи обозначения аккумулятора при его заказе и в документации другого изделия:

для поставок внутри страны:

«Аккумулятор АБН-72П ИКШЖ.563312.007ТУ»;

для поставок на экспорт:

«Аккумулятор АБН-72П. Экспорт ИКШЖ.563312.007ТУ».

1.2 Технические характеристики

1.2.1 Габаритные размеры, масса, сведения о содержании свинца и свинецсодержащих материалов аккумулятора приведены в таблице 1.

Таблица 1

Тип аккумуля-
торной батареи

Габаритные размеры, мм

Масса, кг, не более

Ориентировоч-ное количество электролита, л

Масса свинца и свинецсодер-

Режим разряда

конечное напряжение, не менее, В

1.2.2 Номинальное напряжение аккумулятора, В — 2

1.2.3 Электрические характеристики аккумулятора при разряде соответствуют приведенным в таблице 2 при соблюдении следующих условий:

а) средняя температура электролита в процессе разряда (20±5)°C;

б) плотность электролита в начале разряда (1,26±0,005) г/см3 при температуре 20°C;

в) уровень электролита над предохранительным щитком 35-50 мм.

1.2.4 Емкости, указанные в таблице 2, должны быть достигнуты не позднее 10 цикла.

1.2.5 Аккумулятор герметизирован в выводах и в зазорах между крышкой и баком и выдерживает давление повышенное или пониженное по сравнению с атмосферным на 20 кПа (150 мм рт. ст±10 мм рт. ст) при температуре (25±10)°C.

1.2.6 Бак и крышка аккумулятора не должны иметь сколов и трещин. Аккумулятор имеет пробку, задерживающую аэрозоли серной кислоты.

1.2.7 Аккумулятор выпускается в одной из следующих модификаций на момент поставки потребителю:

— с разряженными электродами и без электролита (условно модификация Р);

— в сухозаряженном состоянии, без электролита (модификация С).

1.2.8 Среднесуточный саморазряд аккумулятора при температуре окружающей среды (20±5)°C после хранения его в заряженном состоянии в течение 15 сут. не превышает 0,7%.

1.2.9 Аккумулятор обеспечивает кратковременный (1 мин.) разряд током 105 А. Конечное напряжение – не ниже 1,65 В.

1.2.10 Аккумулятор по своему конструктивному исполнению пожаровзрывобезопасен и неремонтопригоден.

1.2.11 Допустимый срок сохраняемости аккумулятора в сухом виде до приведения в рабочее состояние 2 года.

1.2.12 Гарантийный срок службы аккумулятора 3 года с момента ввода в эксплуатацию. Гарантийный срок службы аккумулятора, поставляемого на экспорт – 1,5 года с момента ввода его в эксплуатацию, но не более 2,5 лет с момента проследования через государственную границу.

1.3 Устройство аккумулятора

1.3.1 Аккумулятор состоит из отрицательных и положительных намазных электродов, помещенных в бак из полимерного материала. Электролитом является раствор серной кислоты плотностью (1,26±0,005) г/см3, приведенной к плотности при температуре 20°C.

1.3.2 Электроды разной полярности собраны в блок. Количество отрицательных электродов в блоке на один больше, чем положительных.

1.3.3 Крайние отрицательные электроды вдвое тоньше средних отрицательных электродов.
1.3.4 На боковые и нижние кромки положительных электродов одета изоляция из винипластовой пленки.

1.3.5 Электроды разделены между собой двойной сепарацией: мипор или мипласт и стекловолокно.

1.3.6 Блок электродов опирается на призмы бака.

1.3.7 В крышке аккумулятора имеются два отверстия для борнов, к которым припаиваются токоведущие ушки электродов и отверстие, служащее для заливки электролита, доливки дистиллированной воды, измерения температуры, уровня и плотности электролита, а также для выхода газа. Это отверстие закрывается фильтр-пробкой.

Крышка приваривается к баку термоконтактным способом, обеспечивая герметичность аккумулятора.

1.3.8 Соединение аккумуляторов в батарею производится при помощи резьбовых соединений перемычками.

1.4 Средства измерения, инструмент и принадлежности

1.4.1 Для приведения аккумулятора в рабочее состояние и эксплуатации необходимо наличие контрольно-измерительных приборов и принадлежностей, указанных в таблице 3.

Наименование оборудования и приборов

Класс точности

Назначение

I Электрическое оборудование:

1 Зарядно-разрядное устройство

II Контрольно-измерительная аппаратура:

4 Термометры жидкостные стеклянные

5 Весы для статического взвешивания

III Рекомендуемые вспомогатель-

ные приспособления и инструмент:

1 Трубки стеклянные

2 Ключи гаечные

3 Универсальный измерительный инструмент или шаблон с погрешностью измерения не более 0,5 мм

Для заряда и разряда аккумуляторов

c ценой деления 0,2 В

Для измерения напряжения

Для измерения величины зарядного и разрядного токов

Для измерения плотности электролита

Для измерения температуры электролита

Для измерения уровня электролита

Для завинчивания гаек

Для перемешивания электролита

Примечание – Допускается применение других типов приборов и оборудования.

1.5 Маркирование, тара и упаковка

1.5.1 Маркировка аккумулятора должна соответствовать требованиям, установленным
ГОСТ 18620.

1.5.2 На крышке аккумулятора общепромышленного назначения наносится маркировка содержащая:

— условное обозначение аккумулятора;

— знаки полярности: плюс «+» и минус «-«;

— дату изготовления (месяц, год);

— обозначение технических условий на аккумулятор;

— знак соответствия при наличии сертификата соответствия;

— буквы Р и С, обозначающие модификацию.

1.5.3 Маркировка аккумулятора, предназначенного для экспорта должна содержать:

— условное обозначение аккумулятора;

— знаки полярности: плюс «+» и минус «-«;

— дата изготовления (месяц, год);

— надпись «Сделано в России»;

— знак соответствия при наличии сертификата соответствия;

— буквы Р и С, обозначающие модификацию.

1.5.4 Маркировка аккумулятора должна быть разборчивой и прочной. Качество маркировки должно сохраняться при эксплуатации, транспортировании и хранении аккумулятора.

1.5.5 Аккумуляторы упаковывают в поддоны ТЛИЮ.323423.002 или в ящики ТЛИЮ.321135.002. Допускается применение другой тары, обеспечивающей сохранность аккумулятора при транспортировании.

1.5.6 Перед упаковкой производится смазка борнов аккумуляторов консистентной смазкой.

1.5.7 На стенках упаковочных ящиков наносится маркировка с указанием манипуляционных знаков по ГОСТ 14192 «Хрупкое. Осторожно», «Верх», «Беречь от влаги».

1.5.8 Монтажные и запасные части, эксплуатационную и товаросопроводительную документацию упаковывают в двухслойную бумагу по ГОСТ 8828 или герметичный пакет из полиэтиленовой пленки толщиной не менее 0,1 мм по ГОСТ 10354 и укладывают вместе с аккумуляторами с указанием в упаковочном листе: фамилий упаковщика и представителя ОУК.

1.6 Сведения об изготовителе и о сертификации

1.6.1 Наименование страны-изготовителя — Россия

Наименование завода-изготовителя — ООО «Курский завод «Аккумулятор»

Юридический адрес изготовителя — Курск, проспект Ленинского

1.6.2 Аккумулятор автоблокировочный АБН-72П (батареи на его основе), выпускаемый по техническим условиям ИКШЖ.563312.007 ТУ сертифицирован на соответствие требованиям __________________________________________________________________

(перечисляются нормативные документы, указанные в сертификате на изделие)

Сведения о сертификации изделия должны содержать:

— номер сертификата соответствия;

— орган по сертификации, кем выдан сертификат соответствия;

— срок действия сертификата соответствия.

Примечание — Сведения вносятся при тиражировании руководства по эксплуатации, входящего в комплект поставки при отправке потребителю.

1.7 Комплектность поставки

1.7.1 В комплект внутренних поставок входят аккумуляторы, монтажные и запасные части и эксплуатационная документация согласно таблицы 4; для шкафов – ШУОТ-02 согласно таблицы 5; для шкафов ШУОТ – таблицы 6; для шкафов ШУОТ – таблицы 7.

Источник
