Выбор платы BMS
BMS (battery management system) — система управления батареи. Это устройство, без которого не обходится практически ни одна литиевая аккумуляторная батарея. BMS призвана защитить АКБ от различных негативных факторов и максимально продлить скок службы батареи. Сегодня постараемся разобраться во всех вопросах, возникающих при выборе BMS. В этой статье мы расскажем:
- для чего нужна BMS
- какие виды BMS существуют, и каким функционалом они обладают.
- как подобрать BMS под ваши задачи.
Функции BMS
Итак, все аккумуляторные батареи имеют свой рабочий диапазон напряжения, например:
для Li-ion АКБ в большинстве случаев это значение составляет от 2,7 до 4.2V на одну параллель. Существуют АКБ, состоящие как из одной параллели, так и из множества, соединенных последовательно. Например, Li-ion АКБ c номинальным напряжением 11.1V будет состоять и 3-х параллелей (3S), складываем рабочее напряжение всех параллелей, и получаем рабочее напряжение АКБ — от 8,1 до 12,6V. Если напряжение какой-либо параллели или напряжение всей АКБ выйдет за эти пределы, в лучшем случае батарею ждет необратимая деградация, а это в свою очередь значительно снизит емкость и срок службы батареи, в худшем — полный выход из строя АКБ, а также возможность пожара и взрыва.
Основная функция BMS — как раз-таки не давать выходить за пределы рабочих напряжений как всей АКБ в целом, так и каждой отдельной параллели. Так же платы BMS призваны решать еще ряд важный задач:
- Ограничение тока изащита от КЗ. BMS контролирует токи заряда и разряда. В случае, если сила тока выходит за определенные значения, BMS на некоторое время разрывает электрическую цепь. Служит это для защиты батареи от КЗ и чрезмерно высокой силы тока, поскольку каждая АКБ рассчитана на определенные нагрузки.
- Температурный контроль. Аккумуляторные батареи способны нагреваться во время своей работы, а как известно, температура выше определенных значений вредит АКБ. Например, у Li-ion батарей при нагреве свыше 60℃ наступает деградация, а при нагреве свыше 80-90℃ и вовсе появляется вероятность самовоспламенения. На многих BMS установлены температурные датчики, они следят за температурой АКБ, при превышении пороговых значений плата размыкает электрическую цепь, до тех пор, пока АКБ не остынет.
- Балансировка. Для того, чтобы АКБ работала нормально, и отдавала заявленную емкость, напряжение на всех параллелях должно быть одинаковым. Например, если одна из параллелей имеет большее напряжение, чем остальные, то при зарядке BMS будет отключать батарею именно по этой параллели, не давая ей перезарядится, в то время как остальные еще не успели зарядится. В итоге мы получаем АКБ, которую не получится зарядить до конца, соответственно и заявленную емкость она отдавать не будет. Что бы этого избежать во многих платах БМС присутствует режим балансировки. При балансировке напряжение на всех параллелях выравнивается, и АКБ в таком случае, может отдать всю свою энергию.
Виды BMS
Под понятие BMS попадают сразу несколько видов устройств, которые служат для нормального функционирования АКБ. Их можно разделить на несколько категорий:
- защитные платы по напряжению и току.
- балансиры
- комплексные устройства, объединяющие в себе различный функционал.
Чаще всего используются именно комплексные устройства.Они обладают защитой по напряжению и току, защитой от КЗ, и имеют температурный датчик. Так же они способны балансировать АКБ небольшими токам — до 50-100mA, как правило, этого хватает для качественно собранной батареи.

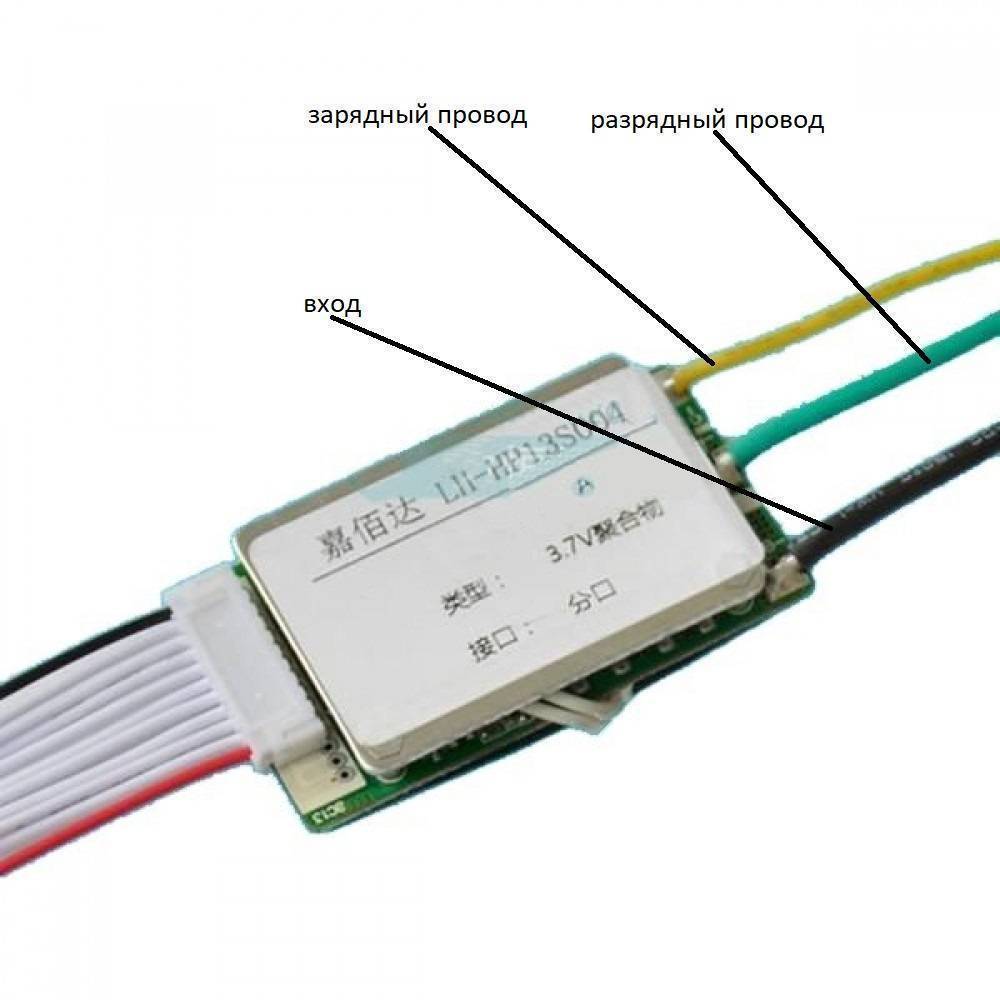

Такие платы бывают симметричными и несимметричными. При использовании симметричной BMS заряд и разряд батареи можно осуществлять через один и тот же разъем, в случае с несимметричной платой, необходимо использование двух разъемов — зарядного и разрядного.
Сегодня на рынке существуют и более «прокаченные» варианты плат BMS — Smart BMS.
Как правило, такие платы имеют множество температурных датчиков, это необходимо для лучшего контроля температуры АКБ. Так же к таким платам возможно подключение специального дисплея, на котором будет отображаться основная информация о состоянии АКБ. Ну и самым главным преимуществом smart BMS является возможность подключится к ней по bluetooth с помощью смартфона. При помощи специальных приложений открывается возможность наблюдать и изменять огромное количество параметров, отвечающих за работу АКБ. Вот основные из них:
- Возможность настраивать количество параллелей с которыми будет работать BMS.
- Возможность настраивать пороги напряжений на параллелях, это позволяет плате работать с разными типами аккумуляторов.
- Возможность настраивать порог максимально допустимых
токов заряда и разряда.
- Следить за такими параметрами работы АКБ, как, общее напряжение, напряжение на каждой параллели, токи заряда/разряда, температура.
Так же следует поговорить о балансирах. Они бывают двух типов — активные и пассивные.
- Активные балансиры производят балансировку уже при зарядке – зарядив одну параллель сборки, они отключают ее от питания, продолжая заряжать вторую.
- Пассивные балансиры наоборот, разряжают элементы до одного значения малыми токами через резисторы. Их основной плюс – они не требуют внешнего питания, а также являются более точными за счет применения аналоговых комплектующих.
Источник
На Токе заряженный портал
Что такое BMS (Battery Management System) и для чего она нужна? — На токе
- Статьи об электротранспорте
- Технологии
- Аккумуляторы
- Что такое BMS (Battery Management System) и для чего она нужна?
Что такое BMS (Battery Management System) и для чего она нужна?
Современные аккумуляторные батареи не являются такими примитивными как их древние предшественники. Технический прогресс шагает вперёд неудержимо, да и к тому же, разработчикам нужно что-то постоянно изобретать, дабы удивлять публику совершенством своего мозга и естественно, вытягивать с завидной регулярностью деньги с кармана неискушённого потребителя, удивляя его какими-либо научно-техническими «фокусами». Но даже если откинуть эти самые чудеса, имеет место чисто технологическая необходимость, от которой просто никуда не деться. В этой теме речь пойдёт о такой нужной «примочке», как система управления батареей или сокращённо BMS, которая практически всегда является неотъемлемым атрибутом современной, высокотехнологичной АКБ.
Содержание:
- Что такое система управления батареей (BMS)?
- Для чего нужна BMS (основное назначение).
- Функции BMS.
- Другие технические нюансы.
- Как определить качественную BMS (советы сведущих людей).
Что такое система управления батареей (BMS)?
BMS — это электронная плата, устанавливаемая на АКБ для выполнения таких задач:
- Контроль зарядки/разрядки и количества циклов зарядки/разрядки.
- Отслеживание состояния электронакопителя и его компонентов.
- Защита элементов АКБ.
- Контроль напряжения, температуры и сопротивления элементов электробатареи.
- Распределение токов между компонентами электроаккумулятора по ходу процесса зарядки.
- Контроль тока заряда.
- Защищённое подключение/отключение нагрузки.
- Определение потери ёмкости от дисбаланса.
BMS получает данные и на их основе балансирует заряд компонентов, предохраняет батарею от КЗ, излишнего разряда и излишнего заряда, перегрузки по току, перегрева и переохлаждения. Функционал БМС не только повышает эффективность работы аккумуляторов, но и в значительной степени продлевает срок эксплуатации накопителей. Если АКБ доходит до критического состояния, BMS принимает соответствующее решение: она запрещает использование накопителя в системе, просто отключая его. Есть такие вариации BMS, в которых разработчики организовали запись данных о функционировании электробатареи и их передачу на ПК.
BMS очень важна для такой разновидности АКБ, как литий-железо-фосфатная (обозначается LiFePO4). Эти изделия весомо переигрывают своих Li-ion оппонентов по безопасности, производительности, а также стабильности. Однако у LiFePO4 АКБ есть один недостаток: девайсы восприимчивы к перезаряду, а также к разряду ниже допустимого для них напряжения. Поэтому система управления аккумулятором устанавливается на LiFePO4 в обязательном порядке, так будет максимально снижен риск порчи отдельных ячеек АКБ и полной поломки агрегата.
В идеале, напряжение каждого из компонентов находящегося в составе LiFePO4 аккумулятора, не должно выходить за определённые рамки и оно должно быть у всех составляющих одинаковым. Как обстоят дела на самом деле? Очень редко можно встретить аккумуляторную батарею, у которой все элементы входящие в её состав демонстрируют идеально ровную ёмкость. Думаете различие всего на долю-другую ампер-часов останется незаметным и всё обойдётся? Ошибаетесь! Даже такая мизерная разница, может в дальнейшем обусловить разность напряжения при процессе зарядки/разрядки. Для LiFePO4 эта самая разница может обернуться довольно печальными последствиями.
Если ячейки соединены параллельно, то напряжение на каждой будет находиться почти на одном и том же уровне: те компоненты, которые окажутся более заряженными, смогут тянуть своих менее заряженных коллег. А вот при последовательном подключении, к сожалению, ровного распределения заряда ожидать не приходится. Чем это чревато? А тем, что одни компоненты будут недозаряжаться, а другие наоборот, будут получать избыточный заряд. Не стоит обманываться, если общее напряжение по окончанию зарядки дойдёт практически до идеального показателя.
Даже при скромном превышении заряда некоторых элементов аккумуляторной батареи, имеет место деградация: электронакопитель по ходу эксплуатации не сможет отдавать нужную ёмкость и из-за неравномерного распределения заряда, агрегат в ускоренном режиме станет сдавать свои былые позиции и по итогу, дойдёт до полной неработоспособности. Компоненты с самым маленьким уровнем заряда станут просто-напросто слабым звеном аккумуляторной батареи: они будут довольно быстро разряжаться, а вот элементы обладающие большей ёмкостью будут разряжаться только отчасти.
В этом случае помогает балансировка аккумулятора, которую осуществляет BMS. Микросхема тщательно отслеживает чтобы все компоненты АКБ по окончанию зарядного процесса получили равномерное напряжение. Когда зарядное мероприятие подходит к логическому окончанию, БМС осуществляет балансировку посредством шунтирования подзарядившихся компонентов либо же переправляет энергию ячеек с повышенным напряжением, компонентам на которых оно меньше. Блок контроля АКБ, балансируя агрегат и контролируя температурный режим, а также осуществляя ряд других функций, обеспечивает максимально долгий срок эксплуатации батареи.
Для чего нужна BMS (основное назначение)
- Защита составляющих электронакопителя от повреждений.
- Продления срока службы АКБ.
- Поддержание агрегата в таких кондициях, при которых он в максимальной степени будет выполнять все поставленные перед ним задачи.
Вообще, понятие BMS — весьма широкое, поэтому оно распространяется практически на всё оборудование, обеспечивающее корректное функционирование АКБ. Это могут быть как простенькие платы защиты либо балансировки, так и более сложные микроконтроллерные приспособления.
То, что сейчас предлагают разработчики, можно условно выделить в 4 категории:
- Балансиры.
- Защитные устройства (по току и напряжению).
- Платы, обеспечивающие подзарядку — они так же относятся к BMS-устройствам.
- Сочетания приведённых вариантов (система может включать в себя даже все варианты сразу).
Функции BMS
1. Контролирует:
- напряжение: общее, отдельных элементов, наибольшее и наименьшее каждого компонента;
- температурный режим: усреднённый, на выходе, электролита, отдельных составляющих АКБ, платы БМС;
- токи заряда/разряда;
- глубину заряда/разряда;
- рабочее состояние.
Схема имеет возможность сохранять в памяти некоторые данные: число циклов заряда/разряда, значение наибольшего и наименьшего напряжения составляющих и тока зарядки/разрядки. Именно на эту информацию и нужно ориентироваться при определении рабочего состояния АКБ.
2. Интеллектуально-вычислительная функция. На основе выше приведённых пунктов, система контроля АКБ оценивает:
- предельно допустимый ток заряда;
- количество электроэнергии, которая поставляется при зарядке или же теряется при разряде;
- сопротивление компонентов;
- сколько наработал электронакопитель по ходу эксплуатации.
3. Связная функция. Микросхема предоставляет возможность подавать вышеприведённые данные на внешние устройства управления, посредством проводной либо беспроводной связи.
4. Защитная функция. Система защиты АКБ оберегает её, не давая выходить на тот режим работы, который может нанести ущерб. Микросхема осуществляет безопасное подключение и отключение нагрузки, её гибкое регулирование, а также защищает электробатарею от:
- перегрузки по току;
- перенапряжения по ходу зарядки;
- падения напряжения ниже установленного уровня во время разряда;
- переохлаждения и перегрева;
- утечки.
Контрольная плата может нейтрализовать опасный для электронакопителя процесс, воздействуя непосредственно на аккумулятор либо же, подавая нужный сигнал контроллеру о недопустимости дальнейшего использования АКБ. Система отключает электронакопитель от нагрузки или зарядного приспособления в ситуации, когда хотя бы один из рабочих параметров выйдет за рамки принятых значений.
5. Функция балансировки. Равный заряд всех ячеек электронакопителя, продлевает срок его службы в максимальной степени.
Другие технические нюансы
1. Для защиты микросхемы БМС от влаги и пыли, производитель наносит на неё специальное защитное покрытие.
2. Бывают случаи, когда в распоряжении батареи имеется несколько контрольных плат и каждая из них заведует определённым количеством элементов и отправляет выходящие данные общему контроллеру.
3. На самом деле, БМС могут брать на себя намного больше обязанностей, чем просто управление аккумулятором. Данная плата может даже в некоторой степени контролировать режим работы электротранспорта. Если АКБ участвует в функционировании системы рекуперации, то высокотехнологичная микросхема может осуществлять регулировку процесса зарядки электробатареи при замедлении.
4. Практически во всех магазинах можно найти уже готовые решения в состав которых входит блок контроля батареи. Однако если случилось так, что вам нужно найти BMS отдельно, то учитывайте следующее: плату контроля нужно совмещать только с той разновидностью аккумуляторных батарей, на которую она рассчитана. Кроме того, нужно учитывать, какое количество ячеек должна обслуживать приобретаемая BMS. Этот параметр обозначается «Cells» либо литерой «S». К примеру, если микросхема имеет обозначение «12S» или «12 cells», то плата рассчитана на обслуживание 12 элементов.
5. Для избежания перезарядки, в принципе, можно обойтись и без BMS — оказывается защитить аккумуляторную батарею от перезаряда может и контроллер. У этих устройств есть такая функция как отключение АКБ, если та разрядится до определённого напряжения, а защиту от перегрева, как правило, берёт на себя зарядное оборудование. Что касается конкретно балансировки, то можно собственными силами соорудить простейший балансир.
Как определить качественную BMS (советы сведущих людей)
1. Если говорить о продукции приобретаемой на всенародно любимом AliExpress, то у хорошей платы должно быть большое количество положительных отзывов от покупателей их Европы, США и естественно России.
2. Количество баланс-резисторов и светодиодных элементов (при их наличии), должно быть равно числу ячеек в аккумуляторной батарее.
3. Разводка и пайка должны быть выполнены аккуратно хотя бы внешне, кроме того, нужно обращать внимание на «полиграфические изыски», проще говоря на наклейку, и толщину силовых дорожек.
4. Весьма хорошим вариантом будет поиск информации о присмотренной вами платы управления в рунете. Ищите особенности оборудования, нюансы и отзывы реальных людей.
5. Отнеситесь к выбору BMS с максимальной степенью ответственности. Не рационально экономить на этом устройстве, ведь даже качественное, стоит не так уж и много, а запороть аппаратуру в случае с некачественным вариантом может на приличную сумму.
Заключение
Ну что же, как видим, Battery Management System, вещь действительно необходимая современным аккумуляторам. От чего она только не спасает! Если на вашей АКБ установлена подобная система — можете спасть спокойно, ваш агрегат не пропадёт и кроме того, прослужит вам максимально долго, радуя своей предельной отдачей при этом!
