Аккумулятор для нспу 1пн34

Аккумулятор для нспу 1пн34

Электронно-оптический преобразователь (ЭОП) для 1ПН58.
Поставляется в сборке с умножителем и фотоэлементом.
ПРОДАНО

ЭОП ‘4ЭП14МГ’ для 1ПН33Б ‘Блик’ (НБ-1)
ПРОДАНО

Высоковольтный блок питания для 1ПН39(ННП 22).
Цена 2500 руб.

Универсально применяемые в 1ПН34(НСПУ) и в 1ПН58:

Насадка на объектив — «диафрагма» для возможности использования ночного прицела в светлое время суток.
Цена 350 руб.

Насадка на объектив — «светофильтр» для повышения контраста изображения цели при её наблюдении на зелёном фоне в условиях повышенной освещённости. (п.п. 6.3. «Техническое описание Изделие НСПУ»)
Цена 500 руб.

Наглазник «Кошачий глаз» для исключения подсветки стрелка в тёмное время суток.
Цена 300 руб.

Наглазник.
Цена 300 руб.

Зажим для наглазника.
Нет в наличии

Контейнер под секцию питания 5РЦ83Х для 1ПН58 и 1ПН51(НСПУ-3).
300 рублей.

Для изготовления на его базе сборки на элементах АА или ААА.

Универсально применяемый в НСП-3(1ПН27) и ППН-3(1ПН28):

Высоковольтный блок.
Цена 350 руб.

Наглазник для использования в светлое время суток.
Цена 250 руб.

Применяемая в НСП-3(1ПН27):

Насадка на объектив — «диафрагма» для возможности использования ночного прицела в светлое время суток.
Цена 500 руб.

Применяемая в ППН-3(1ПН28):

Насадка на объектив — «диафрагма» для возможности использования ночного прицела в светлое время суток.
Цена 500 руб.

Общий вид изделия 1ПН58:

Защёлка (крышки аккумуляторного отсека) N14 на Общей схеме изделия 1ПН58.(также в наличии есть винт защелки-50 руб.)
Цена 100 руб.

Осушитель (в стакане) N42 на Общей схеме изделия 1ПН58.
Цена 350 руб.

Окуляр N39 на Общей схеме изделия 1ПН58.
Цена 500 руб.

Умножитель N62 на Общей схеме изделия 1ПН58.
Цена 1000 руб.

Кронштейн N5 на Общей схеме изделия 1ПН58.
Цена ( нет в наличии)

Кронштейн в сборе.
Без утрат по покрытию.
( нет в наличии)
Кронштейн в сборе.
С утратами по покрытию до 10%. (коррозия металлических частей)
( нет в наличии)
Кронштейн в сборе.
С утратами по покрытию более 10%.(коррозия металлических частей)
( нет в наличии)

Провод N9 на Общей схеме изделия 1ПН58.
300 рублей.

Верхний (минусовой) контакт отсека элемента питания изделия 1ПН58.
ПРОДАНО

Нижний (плюсовой) контакт отсека элемента питания изделия 1ПН58.
Цена 250 руб.

Светодиод (в пластикового стакане).
На общей схеме изделия 1ПН58 N8.
ПРОДАНО

Светодиод N8 + корпус N45 на Общей схеме изделия 1ПН58.
ПРОДАНО

Электромонтажная схема изделия 1ПН58:

Микропереключатель N3 на Электромонтажной схеме изделия 1ПН58.
Цена 200 руб.

Ключ для обслуживания 1ПН58 (тип 1) с одной отвёрткой.
Цена 300 руб.

Ключ для обслуживания 1ПН58 (тип 2) с двумя отвёртками.
Цена 350 рублей.

Футляр с семью шкалами под баллистику: АК-74 (5,45х39), АКМ (7,62х39), СВД (7,62х54R), ПК (7,62х54R), РПК-74 (5,45х39), РПК (7,62х39), РПГ-7 (ПГ-7).
Цена 800 руб.

Шкалы: АК-74 (5,45х39), АКМ (7,62х39), СВД (7,62х54R), РПК (7,62х39) отдельно.
Цена 150 руб.

Шкалы: РПК-74 (5,45х39), ПК (7,62х54R), РПГ-7 (ПГ-7) отдельно.
Цена 50 руб.

Вариант использования

Общий вид изделия НСПУ (1ПН34):

Ключ для обслуживания 1ПН34.
Цена 200 руб.

Механизм выверки N60 на Общем виде изделия НСПУ (1ПН34).
ПРОДАНО.

Блок регулировки (новый/без номера) N27 на Общем виде изделия НСПУ (1ПН34).
Цена 2000 руб.

Блок высоковольтный (умножитель) N59 на Общем виде изделия НСПУ (1ПН34).
Цена 300 руб.

Провод N6 на Общем виде изделия НСПУ (1ПН34).
Нет в наличии

Лампа Л1 на Общем виде изделия НСПУ (1ПН34).
Цена 150 руб.
Kb»>

Лампа Л1 с ламподержателем на Общем виде изделия НСПУ (1ПН34).
Цена 250 руб.

Амортизатор N48 на Общем виде изделия НСПУ (1ПН34).
Цена 100 руб.

Крышка N21 на Общем виде изделия НСПУ (1ПН34).
Цена 400 руб.

Защёлка (крышки аккумуляторного отсека) N20 на Общем виде изделия НСПУ (1ПН34).
Цена 100 руб.(также в наличии есть винт защелки-50 руб.)

Осушитель (в стакане) N15 на Общем виде изделия НСПУ (1ПН34).
Цена 350 руб.

P.S.:
Все изделия небыли в употреблении (если это не указанно отдельно в переписке), возможны незначительные недочёты связанные с длительным хранением.
Стоимость почтовых расходов за покупателем (Почта РФ).
Внимание! Почтовые отправления осуществляются при сумме заказа от 1000 рублей.При меньшей сумме только-САМОВЫВОЗ
Все резервы, прошу, указывать в теме.
Оплата на карту Сбербанка 5469*********7570,либо: 5469*********7608 Во избежании мошенничества сверяйте сообщённый вам номер карты с приведённым здесь.

Пишите на почту: garra_amigo@mail.ru
Звоните: 8-965-2Оl-l933

Все вопросы прошу задавать в теме.

Далеко не полный список имеющихся запасных частей к изделиям 1ПН34, 1ПН58. В наличии есть крепёж и уплотнения. Можете спрашивать, согласовываясь с приведёнными выше схемами.

Источник

Уголок маньяка-рукодельника

Advertisement

Переделка элемента питания ПНВ НСПУ-3 и НСПУМ.

Есть у двух этих прицелов одно неприятное место: питание.

Питаются оба этих прицела — НСПУ-3 (он же 1пн53) и НСПУМ (1пн58) от одинаковых элементов питания.

В этой питательной батарее «живут» аккумуляторы, которые в наши дни тяжело найти. Кроме того, зарядка модулей идёт достаточно долгое время, так что хотелось бы или ускорить процесс или иметь возможность использования обычных батареек вместо аккумуляторов. Попробуем модифицировать этот аккумулятор.

Итак, разбираем это дело, открутив верхее кольцо и высыпав потроха.

Внутри находятся 5 аккумуляторов (по центру), разделители в количестве 4 штук (справа) и части, связанные с упаковкой этого дела в единую конструкцию (слева, сверху вниз): кольцо фиксации, корпус и донышко. Собственно, бОльшую часть можно будет выкинуть. Изоляцию из основного корпуса я не вытаскивал.

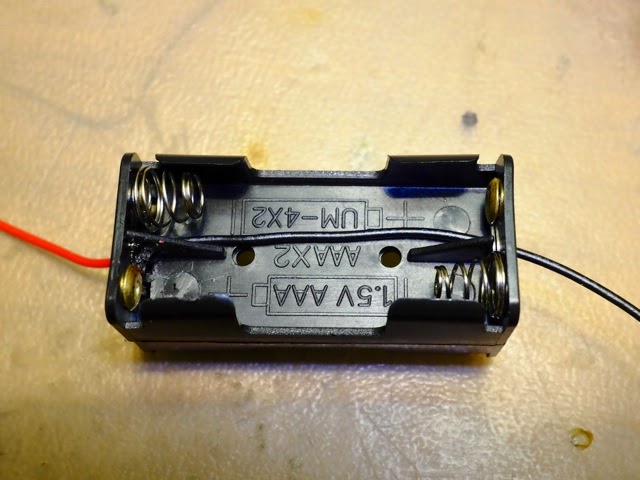

Нам понадобятся только корпус с креплением, донышко и одна батарейка. Ну еще нам нужны два батарейных модуля для пары ААА батареек каждый. Почему четыре батарейки, ведь аккумуляторов-то пять? Считаем: пять аккумуляторов, каждый из которых имеет напряжение 1,2в в сумме дадут 5*1,2в=6в, поэтому батареек, у которых номинальное напряжение 1,5в нам надо четыре (4*1,5в=6в).

Собственно, займемся сборкой. Два батарейных модуля надо соединить в один. Крепить будем «спина к спине», соединив красный провод одного модуля с черным другого. Для того, чтобы они не выпирали надо вырезать углубления под их проход в «телах» модулей:

Остаётся их припаять друг к другу.

Остаётся обрезать нижниюю плоскость по периметру (я откусывал кусачками) и подложить изоляцию. Это позволит заглубить модуль внутрь «тарелки» контакта, выиграв почти миллиметр. Делать это надо аккуратно и следить, чтобы нигде не возникли замыкания.

А вот с положительным контактом придётся повозиться. Чтобы сохранить геометрические размеры сборки надо найти металлическую крышку, способную заменить выступающую часть одного из аккумуляторов.

Собственно, искать ничего не надо. Берём один из аккумуляторов и бор-машину с отрезным кругом и разрезаем «юбочку» по всей её окружности.

Занятие утомительное, но осуществимое.

Из всех потрохов аккумулятора нам нужна только верхняя крышка, остальное можно выкинуть. Крышку хорошенько промыть от остатков электролита аккумулятора и высушить.

Подозреваю, что первое стремление припаять эту крышку так же, как и первое донышко — по центру.

Это НЕПРАВИЛЬНО. Однако на этой фотографии видна дополнительная защита контактов. В принципе, ставить её не обязательно на этот торец, так как контакты в модуле не выступают за габариты пластика, но все-таки с ней спокойнее. С другого конца такая защита обязательна.

Собственно, пложительный колпак надо паять с краю, чтобы модуль ушел внутрь на максимальную глубину. Поэтому красный провод тоже заводим внутрь модуля, потом припаиваем к стеночке крышки. По хорошему заменить бы провода на что-нибудь серёзное (типа МГТФ), да конструкция не позволяет.

Всё, можно ставить батарейки и скручивать модуль. Опционально можно посадить колпачки на эпоксидку, что повысит живучесть сборки.

Чтобы не оторвать провода, рекомендую такой вариант установки потрохов в корпус:

1. вставляете батарейки в модуль;
2. обхватываете батарейки изолентой или скотчем (чтобы не вывалились от тряски);
3. надеваете на модуль с батарейками контакты;
4. вкладываете сборку внутрь корпуса;
5. надеваете кольцо и слегка наживляете его;
6. сильно сжимаете с торцов колпачки пальцами одной руки (большим и указательным);
7. закручиваете кольцо другой рукой (без фанатизма).

Источник

Аккумулятор для нспу 1пн34

Есть у двух этих прицелов одно неприятное место: питание.

Питаются оба этих прицела — НСПУ-3 (он же 1пн53) и НСПУМ (1пн58) от одинаковых элементов питания.

В этой питательной батарее «живут» аккумуляторы, которые в наши дни тяжело найти. Кроме того, зарядка модулей идёт достаточно долгое время, так что хотелось бы или ускорить процесс или иметь возможность использования обычных батареек вместо аккумуляторов. Попробуем модифицировать этот аккумулятор.

Итак, разбираем это дело, открутив верхее кольцо и высыпав потроха.

Внутри находятся 5 аккумуляторов (по центру), разделители в количестве 4 штук (справа) и части, связанные с упаковкой этого дела в единую конструкцию (слева, сверху вниз): кольцо фиксации, корпус и донышко. Собственно, бОльшую часть можно будет выкинуть. Изоляцию из основного корпуса я не вытаскивал.

Нам понадобятся только корпус с креплением, донышко и одна батарейка. Ну еще нам нужны два батарейных модуля для пары ААА батареек каждый. Почему четыре батарейки, ведь аккумуляторов-то пять? Считаем: пять аккумуляторов, каждый из которых имеет напряжение 1,2в в сумме дадут 5*1,2в=6в, поэтому батареек, у которых номинальное напряжение 1,5в нам надо четыре (4*1,5в=6в).

Собственно, займемся сборкой. Два батарейных модуля надо соединить в один. Крепить будем «спина к спине», соединив красный провод одного модуля с черным другого. Для того, чтобы они не выпирали надо вырезать углубления под их проход в «телах» модулей:
