Тестер АКБ Megger BITE3

Оборудование BITE 3 для проверки аккумуляторных батарей до 200 Ач автоматически определяет состояние батарей на основании измерений наиболее важных их параметров.

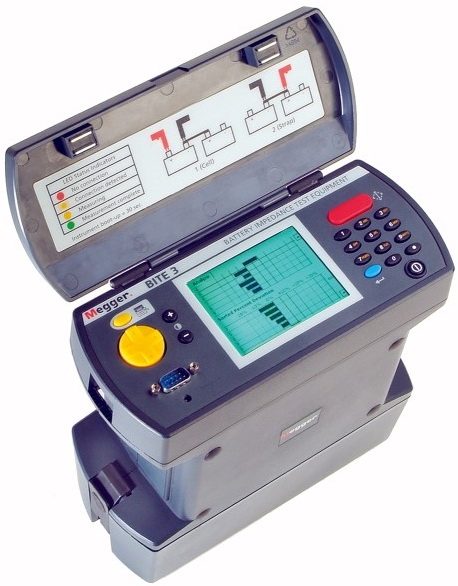

Прибор для проверки аккумуляторных батарей Megger BITE3

Портативный тестер аккумуляторных батарей

Оборудование BITE 3 для проверки аккумуляторных батарей до 2000Ач автоматически определяет состояние батарей на основании измерений наиболее важных их параметров. Прибор измеряет импеданс ячейки (внутренний тест сопротивления), напряжение, сопротивление соединения между ячейками и пульсации тока. А также, что впервые применяется в оборудовании для тестирования аккумуляторов, прибор измеряет поверхностные токи и показывает гармоники пульсаций. Прибор имеет встроенный анализатор спектра для отображения гармоник пульсаций. В отличии от тестирования на основании заряда/разряда батареи, который довольно дорог сам по себе, а также занимает много времени (но в конечном итоге все равно не дает правдивой информации о состоянии батареи), тестирование с помощью BITE 3 быстрое, точное и легкое. Время теста очень короткое и один человек сможет произвести полное тестирование батарей не отключая их! Причем все это при нажатии всего 4 клавиш (5, если также считать кнопку включения прибора). Импеданс, измеренный для индивидуальной ячейки может быть использован для сравнения со средними значениями по цепочке. Изменения значения больше чем на 15% для ячейки и до 35% для VLRA типа обычно указывает на неисправность ячейки. Отчет прямо указывает, что ячейка существенно отличается от среднего значения по цепочке и от других ячеек в цепочке. Полная проверка свинцовых аккумуляторных батарей/ячеек до 2000Ач на подстанциях.

• Измеряет импеданс каждой ячейки, сопротивление соединения между ячейками и напряжение
• Измеряет поверхностные токи и пульсации
• Программное обеспечение для управления, хранения и обработки данных, 32Mb внутренней памяти
• В комплект поставки включено специальное программное обеспечение для полной автоматизации и анализа результата измерения ProActiv Database Management

BITE 3 является одним из самых удобных в использовании приборов. Прибор кроме измерения температуры, плотности и других параметров батареи может основываясь на уже имеющейся информации давать заключение об общем состоянии батареи и ее заряде (основываясь на пульсациях и их гармонических составляющих). Компания MEGGER рекомендует использовать прибор BITE 3, как часть полного исследования батарей, с записью всех измеренных параметров с периодичностью раз в пол года для свинцовых аккумуляторов и раз в квартал для VRLA батарей. В отличии от тестирования на основании заряда/разряда батареи, который довольно дорог сам по себе, а также занимает много времени (но в конечном итоге все равно не дает правдивой информации о состоянии батареи), тестирование с помощью BITE 3 быстрое, точное и легкое. Время теста очень короткое и один человек сможет произвести полное тестирование батарей не отключая их! Причем все это при нажатии всего 4 клавиш (5 , если также считать кнопку включения прибора). Внутренний процессор прибора использует операционную систему WINDOWS CE и может сохранять в памяти прибора данные до 1 миллиона ячеек в любой последовательности. Прибор имеет легкое меню навигации. Уникальный экран анализа дальнейшей беспроблемной из замены с течение времени не дожидаясь выхода ячейки из строя. Комбинация программного обеспечения вместе с прибором позволяет создать самый мощный на сегодняшний день на рынке анализатор состояния батарей. данных предоставляет возможность немедленно понят статус батареи основываясь на ее импедансе (см рис.1 ниже). Первая часть отчета — числовые данные. Вторая часть — это график изменения импеданса батарей, а третья -тот же график изменения импеданса, но в порядке возрастания. Последний график группирует наиболее «слабые» ячейки вместе для более детального и легкого анализа. При помощи принтера данный отчет может быть распечатан и приложен для дальнейшего рассмотрения.

Основные особенности

• Полная проверка свинцовых аккумуляторных батарей/ячеек до 2000Ач на подстанциях
• On-line тестирование производится прямо на включенной батарейной системе, автоматические вычисления и отчет о состоянии батареи
• Измеряет импеданс каждой ячейки, сопротивление соединения между ячейками и напряжение
• Измеряет поверхностные токи и пульсации
• Программное обеспечение для управления, хранения и обработки данных, 32Mb внутренней памяти
• В комплект поставки включено специальное программное обеспечение для полной автоматизации и анализа результата измерения ProActiv Database Management

Программное обеспечение PROACTIVE DATABASE MANAGEMENT

Для начала необходимо заметить, что PROACTIVE является мощным программным пакетом для анализа и упорядочивания данных по аккумуляторам, основанным на MS Access. Используя его вместе с прибором позволяет производить перекачку данных из прибора в компьютер. После того, как данные из прибора получены, программа расставляет красные, желтые и зеленые маркеры, которые соответствуют заданным пользователям параметрам батарей. ProActive позволяет пользователю организовать и управлять по своему желанию всеми измеренными параметрами батареи (такими как напряжение, импедансе, сопротивление между ячейками, поверхностные токи и плотность). ProActive даже имеет возможность добавлять данные пирометра (дистанционного термометра) , дополнительных диаграмм и графиков для хранения вместе с измеренными значениями.

Источник

Измерители параметров аккумуляторных батарей BITE 2, BITE 2P, BITE 3, BVM

Скачать

Номер в ГРСИ РФ:	52734-13
Производитель / заявитель:	Фирма «Megger Ltd.», Великобритания
Поставщик:

52734-13: Описание типа СИ	Скачать	291.8 КБ
Свидетельство об утверждении типа СИ	Открыть	.

Информация по Госреестру

Основные данные
Номер по Госреестру	52734-13
Наименование	Измерители параметров аккумуляторных батарей
Модель	BITE 2, BITE 2P, BITE 3, BVM
Год регистрации	2013
Методика поверки / информация о поверке	МП 52734-13
Межповерочный интервал / Периодичность поверки	2 года
Страна-производитель	Великобритания
Информация о сертификате
Срок действия сертификата	14.02.2018
Тип сертификата (C — серия/E — партия)	C
Дата протокола	Приказ 125 п. 04 от 14.02.2013

Производитель / Заявитель

Фирма «Megger Ltd.», Великобритания

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измерители параметров аккумуляторных батарей BITE 2, BITE 2P, BITE 3, BVM Назначение средства измерений

Измерители параметров аккумуляторных батарей BITE 2, BITE 2P, BITE 3, BVM (далее

— измерители) предназначены для измерения полного внутреннего сопротивления (импеданса) и напряжения аккумуляторных батарей.

Описание

Измерители представляют собой переносные цифровые измерительные приборы, предназначенные для проверки свинцово-кислотных и никель-кадмиевых аккумуляторных батарей.

Принцип действия измерителей BITE 2, BITE 2P, BITE 3 основан на пропускании переменного тока через проверяемый аккумулятор, и измерении падения напряжения. Далее, по закону Ома вычисляется импеданс. Приборы также измеряют напряжение постоянного тока аккумуляторной батареи и сопротивление межэлементного соединения (перемычки). При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе (ЖКИ) и сохраняется в памяти. Измеренные и сохраненные данные могут быть экспортированы на внешний ПК. В модификации BITE 2P они также могут быть распечатаны на встроенном принтере с термопечатью.

Приборы модификаций BITE 2, BITE 2P, BITE 3 имеют специальные выносные щупы, использующие для измерения двухточечную схему Кельвина: одна точка — для приложения тока, вторая — для измерения потенциала.

Модификации отличаются между собой функциональностью, метрологическими характеристиками, напряжением питания, формой корпуса, габаритами, массой.

Измерители модификации BITE 3 оснащены микропроцессором, работающим под управлением операционной системы Microsoft Windows CE. Результаты измерений могут быть представлены в виде таблиц и диаграмм.

Измерители модификации BVM выполнены виде портативного модуля и представляют собой вольтметры постоянного тока для измерения напряжения аккумуляторной батареи. Для подключения к измерительной цепи приборы снабжены зажимами типа «крокодил». Измерители BVM предназначены для тестирования аккумуляторных батарей с большим числом отдельных ячеек или банок (до 120 шт.). Отдельные модули BVM могут объединяться в систему мониторинга аккумуляторов путем соединения друг с другом и концентратором (хостом), питающим все модули системы и передающим данные на внешний ПК. Системы мониторинга, состоящие из 31 модуля и внешнего ПО (TORKEL Win или PowerDB) имеют обозначение BVM300, из 61 модуля — BVM600.

Конструктивно измерители выполнены ударопрочных корпусах из полипропилена в виде кейса (BITE 2, BITE 2P) или пластика (BITE 3, BVM). На лицевой панели измерителей расположены ЖКИ и органы управления (кроме модификации BVM). На боковых панелях размещены измерительные входы/выходы.

Питание измерителей осуществляется от сети переменного тока.

Для предотвращения несанкционированного доступа в измерителях пломбируется один из винтов крепления корпуса.

Измерители имеют внешнее программное обеспечение (ПО). Его характеристики приведены в таблице 1.

Внешнее ПО (TORKEL Win или PowerDB) применяется для связи с компьютером через интерфейсы связи. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений для различных типов аккумуляторных батарей; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.

Таблица 1 — Характеристики программного обеспечения (ПО)

Источник

Прибор для проверки свинцовых АКБ до 2000 А/Ч BITE3

Полная проверка свинцовых аккумуляторных батарей/ячеек до 2000Ач на подстанциях

On-line тестирование производится прямо на включенной батарейной системе, автоматические вычисления и отчет о состоянии батареи

Измеряет импеданс каждой ячейки, сопротивление соединения между ячейками и напряжение

Измеряет поверхностные токи и пульсации

Программное обеспечение для управления, хранения и обработки данных, 32Mb внутренней памяти

В комплект поставки включено специальное программное обеспечение для полной автоматизации и анализа результата измерения ProActiv Database Management

Цвет

Вес

Оборудование для проверки аккумуляторных батарей до 2000Ач BITE 3 автоматически определяет состояние батарей на основании измерений наиболее важных их параметров. Прибор измеряет импеданс ячейки (внутренний тест сопротивления), напряжение, сопротивление соединения между ячейками и пульсации. А также, что впервые применяется в оборудовании для тестирования аккумуляторов, прибор измеряет поверхностные токи и показывает гармоники пульсаций. Прибор имеет встроенный анализатор спектра для отображения гармоник пульсаций.

Программное обеспечение может быть обновлено напрямую через Интернет и поддерживает несколько языков. BITE 3 является одним из самых удобных в использовании приборов. Прибор кроме измерения температуры, плотности и других параметров батареи может основываясь на уже имеющейся информации давать заключение об общем состоянии батареи и ее заряде (основываясь на пульсациях и их гармонических составляющих).

Компания MEGGER рекомендует использовать прибор BITE 3, как часть полного исследования батарей, с записью всех измеренных параметров с периодичностью раз в пол года для свинцовых аккумуляторов и раз в квартал для VRLA батарей. В отличии от тестирования на основании заряда/разряда батареи, который довольно дорог сам по себе, а также занимает много времени (но в конечном итоге все равно не дает правдивой информации о состоянии батареи), тестирование с помощью BITE 3 быстрое, точное и легкое. Время теста очень короткое и один человек сможет произвести полное тестирование батарей не отключая их! Причем все это при нажатии всего 4 клавиш (5 , если также считать кнопку включения прибора). Внутренний процессор прибора использует операционную систему WINDOWS CE и может сохранять в памяти прибора данные до 1 миллиона ячеек в любой последовательности. Прибор имеет легкое меню навигации. Уникальный экран анализа дальнейшей беспроблемной из замены с течение времени не дожидаясь выхода ячейки из строя. Комбинация программного обеспечения вместе с прибором позволяет создать самый мощный на сегодняшний день на рынке анализатор состояния батарей. данных предоставляет возможность немедленно понят статус батареи основываясь на ее импедансе.

Первая часть отчета – числовые данные.

Вторая часть – это график изменения импеданса батарей, а третья — тот же график изменения импеданса, но в порядке возрастания. Последний график группирует наиболее «слабые» ячейки вместе для более детального и легкого анализа. При помощи принтера данный отчет может быть распечатан и приложен для дальнейшего рассмотрения

Отличительные черты

Рассчитывает импеданс автоматически и сохраняет результат для дальнейшего рассмотрения или принятия решения на месте

Прибор имеет двунаправленный компьютерный интерфейс для загрузки данных из прибора в компьютер и из программы обратно в прибор

Работает с широким диапазоном свинцовых батарей до 2000Ач

On line тестирование не требует длительного времени, отключения ячейки и несет намного меньший риск самой ячейки, чем традиционные тесты заряда-разряда BITE 3 тестирования аккумуляторных батарей

Память хранит данные о более чем 1 000 000 ячеек в любой конфигурации – нет необходимости останавливать тест, перезагружаться, сохранять

Программное обеспечение и прошивку прибора легко и быстро обновить прямо через Интернет

Для работы с программным обеспечением ProActive не требуется специальных навыков программирования. Все быстро, легко и просто. Размер базы данных вашей системы батарей ограничен только размерами вашего жесткого диска !

ProActive имеет возможность импортировать и вставлять различные картинки(например термографии, диаграммы или просто фото). Это помогает визуально задокументировать такие данные как соединение ячеек, технику инсталляции или другие аспекты системы батарей. Изображения и данные хранятся вместе для простого к ним доступа.

Шесть выбираемых пользователем языков: французский, немецкий, итальянский, португальский, испанский и английский

Применение

Известно что импеданс напрямую связан с емкостью батареи, что является основным параметром при ответе на вопрос — когда пользователь должен менять батарею. Недавние исследования, показывают, что когда импеданс батареи увеличивается более чем на 50% от первоначального значения, ячейка теряет более 70% своей емкости.

BITE3 вместе с программным обеспечением позволяет пользователь экстраполировать полученные данные в будущее, вести первоначальное значение в программу для сравнения и принять решение о состоянии батареи напрямую на месте или позднее в офисе.

Экран BITE 3 с девиацией импеданса ячейки или графики изменения в ProActive ясно дают понять сегодняшнее состоянии батареи, что помогает принять решение какие действия надо предпринять, основываясь на критериях пользователя.

Импеданс батареи увеличивается (тогда как емкость падает) из за различных факторов, таких как возраст ячейки, изменение температуры, история разрядов и т.д. Прибор измеряет внутренний импеданс батареи и постоянное напряжение для свинцовых аккумуляторов емкостью до 2000 Ач. Измерение импеданса выявляет такие проблемы как сульфация пластин, коррозия герметика, потеря компрессии, плохое соединение ячеек вместе и т.д.

Данная информация позволяет пользователю определить какое обслуживание необходимо:

Замена ячейки, основываясь на кривой изменения импеданса

Отключение одно или двух ячеек

Чистка/улучшение контакта между ячейками

С помощью BITE3 можно проводить тестирование на

В сфере телекоммуникаций

Устройства бесперебойного питания

Железные дороги – коммуникация и сигналы

Морские и военные объекты

Входная мощность (диапазоны и разрешение)

Диапазон, мОм Разрешение, мкОм

Напряжение (диапазоны и разрешение):

Диапазон, В пост Разрешение, мВ

Ток (диапазоны и разрешение):

Диапазон, А пост/пер Разрешение, А

Батареи

• 4,8В пост., 7000мАЧ, NiMH
• Срок работы от одного заряда 2-4 часа

Входное напряжение питания/ зарядки

Выход

• 6,5В постоянного при 1.10А

Монитор

Связь / программное обеспечение управления

• PROACTIV
• Предустановленное программное обеспечение для хранения данных, распечатки отчетов, перегрузки данных в ПК и управления прибором посредством ПК.

Температурный диапазон применения

• Рабочие условия: от -0°C до 40°C
• Условия хранения: от -20°C до 55°C
• Относительная влажность От 20 до 90% при отсутствии конденсации

• (220 (высота) Х100 (ширина) Х237 (длина), мм) Вес 2.6 кг

Скачать проспект

Прибор BITE 3 легко используется одним техником. Он расположен в прочном пластиковом корпусе и включает в себя следующие компоненты и аксессуары:

Прибор BITE 3 с плечевым поясом

Двухточечный набор щупов с индикаторами и запасными наконечниками

Провод питания и зарядное устройство

Кабель передачи данных, RS-232, нуль-модем

Холщевая сумка для переноски

CD с программным обеспечением ProActiv

Прибор имеет огромное количество аксессуаров для облегчения работы вкл. различные типы проводов, принтер, провод с подсветкой, трансформатор тока.

Трансформатор тока необходим для измерения тока утечки из закороченной ячейки при параллельной конфигурации.
