Аккумулятор 3 вольт таблетка

Батарейка CR1225 3v

Батарейки типа «таблетки» применяются во многих электронных приборах. К сожалению, срок эксплуатации таких источников питания весьма мал, и они требуют частой замены.

Чтобы найти правильную замену израсходованному источнику энергии, важно знать основные технические характеристики. Попробуем простым языком рассказать о главных аспектах CR1225.

О батарейке

CR1225 – отдельный вид гальванических элементов, относящийся к типу миниатюрных источников питания. В народе, из-за характерной формы и размера, CR1225 широко известны как «таблетка», «монетка», или «часовая батарейка». Они работают по принципу выделения энергии из химических реакций между двумя веществами.

Простым языком, устройство «таблетки» схоже с его конкурентными аналогами: «плюс» – это сам корпус батарейки, а «минус» – круглый контакт с другой стороны корпуса меньше диаметра.

CR-обозначение определяет тип и напряжение батареи – литиевый состав элемента с напряжением в 3 В (3 Вольт). Цифра «1225» определяет габариты батарейки – её диаметр (12.5 мм) и высоту (2.5 мм).

Технические характеристики

CR1225 являются литиевыми элементами питания в форме таблетки. Ёмкость заряда составляет примерно 50mA/ч. Как и у всех гальванических элементов CR-типа, номинальное напряжение 1225 модели = 3 вольта (3 В). Разрядный ток исчисляется 0.2 микроамперами (0.2 mA). Масса равна примерно 1 гр.

Характеристика	Значение
Форма	Таблетка (монетка)
Вид	Литиевая
Упаковка	Фирменный блистер
Диаметр	12,5 мм
Высота	2,5 мм
Емкость	50 мАч
Номинальное напряжение	3 v
Рабочая температура	от -20 до +60 °С
Срок годности	до 10 лет
Масса	1 гр

Однако наиболее выдающимся тех.параметром CR1225 является её срок хранения: 5-10 лет при условии эксплуатации от -40° до +60°.

Область применения

Сферы применения дисковых батареек очень велики. На самом деле они применяются абсолютно в любом девайсе, чаще всего в компьютерной продукции и вычислительном оборудовании.

Также элементы питания CR1225 применяются в:

1. детских электронных игрушках
2. пультах от бытовой техники
3. калькуляторах и резервных схемах
4. наручных и настенных часах
5. фотоаппаратах
6. домашнем мед.оборудовании

Достоинства и недостатки

CR1225 является лучшим вариантом среди его аналогов. Среди плюсов и минусов можно выделить:

Можно ли заряжать батарейку

Скажем сразу: заряжать CR1225 нельзя. Попытки зарядки «народными методами» приведут либо к перегреву корпуса, либо к его детонации. Под оболочкой корпуса содержатся опасные для здоровья человека химические вещества.

Если Вы обнаружили, что дисковая батарейка не работает – это вовсе не значит, что её срок эксплуатации подошел к концу. Попробуйте вынуть изделия из держателя в корпусе применяемого девайса и убедиться в правильной установке контактов (самая широкая часть, основа – плюс, выпуклая часть с меньшим диаметром – минус).

Возможно, контакт нарушен загрязнениями в посадочном гнезде: очистите его от пыли и наплывов. Ни в коем случае не пытайтесь вставлять и припаивать батареи в приборы без заводской пайкой (самоделки и починенные устройства).

Аналоги и модификации

На данный момент существует только пара аналогов CR1225-типа – это BR1225 и ECR1225. Единственная разница между ними – их масса (оригинал 1 гр., а аналоги 0.9 гр.).

Кроме этого отличия характеристики модификации CR1225 остаются теми же: напряжение в 3В, габариты в 12.5*2.5мм. Простыми словами, форматы BR1225 и ECR1225 способны стать полноценной заменой CR1225 для каждого из используемых приборов, к которому подойдет эта батарея.

Популярные производители

Их продают много брендов, однако большинство из них являются низкокачественными китайскими подделками. Самыми известными производителями батареек CR1225 являются:

На что обратить внимание перед покупкой

При приобретении нужно акцентировать внимание не только на стоимость и название производителя, но и на внешнее состояние изделия. В первую очередь, покупатель должен изучить упаковку и основную информацию о продукте на её задней части.

На блистере обычно нарисовано, для каких устройств она предназначается. С обратной стороны упаковки в описании может быть еще больше информации.

По нанесенной на контакт «плюс» у батарейки определяется напряжение и мощность, а ёмкость указывается на краях корпуса. При обнаружении визуальных дефектов на батарейке или её упаковке покупать изделие не стоит.

Правила эксплуатации и утилизации

Перед покупкой советуем изучить устройство и габариты посадочного отсека. Как правило, гнезда для батареек скрыты в «спинке» прибора пластинкой или крышкой с шурупами.

Для корректной работы токопотребляемого аппарата следуйте следующим инструкциям:

• Недопустимо механическое и тепловое воздействие (у CR1225 максимальная температура работы равна +60°).
• В один прибор одновременно следует устанавливать источники питания только от одного производителя, желательно также не «мешать» новые и отработанные батарейки в устройстве.
• Всегда следите за полярностью, т.е. правильно устанавливайте «плюс» и «минус» в посадочное гнездо.
• Ни в коем случае не допускайте детей к батарейкам, тщательно закрывайте отсеки с аккумуляторами и берегите их от потенциального доступа.
• Ни в коем случае не пытайтесь зарядить. После израсходования заряда требуется утилизировать их в отдельную закрытую коробку.
• Накопив достаточное количество израсходованных элементов питания, требуется сдать их в пункты приёма.
• Ни в коем случае не выбрасывайте дисковые батарейки в обычные мусорные баки и, тем более, не пытайтесь нагревать их или ломать. Содержимое экологически опасно и может нанести Вам химический ожог.

Источник

Батарейка 3v

Не стоит пугаться, что данная статья называется «батарейка 3v», а не «литиевые источники тока».

Просто, некоторой части читателей привычнее определять тип и класс батареек по их напряжению или емкости.

Отчасти, в этом есть свой логический смысл.

Действительно, какая разница из чего состоит автономный источник питания, если он имеет подходящий форм-фактор и дает нужное напряжение?

Другое дело емкость. А с емкостью литиевых батареек (вторичных аккумуляторов) стоит разобраться отдельно.

Батарейка 3v — литиевая!

Если говорить о химическом составе литиевых батарей, то здесь чаще всего используется литий-диоксид марганца.

Упакованные в эргономичный корпус, химический электролит и электроды, делают литиевую батарейку (на 3 Вольта) очень удобной и компактной.

К прочим положительным качествам можно отнести:

• длительный срок службы;
• большую надежность;
• повышенную работоспособность батареек;
• способность сохранять накопленную энергию с малым саморазрядом;
• высокий спектр рабочих температур.

Действительно, ведь 3v у лития — это значительно больше, чем 1,6 или 1,2v у никель-металлогидридных аккумуляторных батареек!

Без использования литиевых батареек для получения 3В напряжения придется последовательно соединить обычные 2-3 батарейки.

Батарейка 3v: какая она бывает?

Относительно форм-фактора тех батареек, которые сегодня можно встретить в продаже, их минимальной и максимальной емкости, стоит привести нижеследующую схему:

РАЗМЕР — ФОРМ-ФАКТОР — ЕМКОСТЬ

9.5 x 2.7 mm CR927 30 mAh
10.0 x 2.5 mm CR1025 30 mAh
12.5 x 1.6 mm CR1216 25 mAh
12.5 x 2.0 mm CR1220 38 mAh
12.5 x 2.5 mm CR1225 48 mAh
16.0 x 1.6 mm CR1616 50 mAh
16.0 x 2.0 mm CR1620 68 mAh
16.0 x 3.2 mm CR1632 125 mAh
20.0 x 1.6 mm CR2016 80 mAh
20.0 x 2.5 mm CR2025 170 mAh
20.0 x 3.2 mm CR2032 235 mAh
23.0 x 2.0 mm CR2320 150 mAh
23.0 x 2.5 mm CR2325 190 mAh
24.5 x 3.0 mm CR2430 285 mAh
24.5 x 5.0 mm CR2450N 540 mAh
24.5 x 7.7 mm CR2477N 950 mAh

Примечание: таблица взята с сайта
http://www.atof.ru/mec/btr/3v.shtml

Таким образом, можно видеть, что максимальной емкостью для литиевой батарейки в 3 Вольта является 950 мАч (форм-фактор — CR2477N).

В любом случае даже батарейка 3v на сегодня не является пределом.

Повторимся : батарейки в 3 Вольта ставят только в специальные приборы, которые на это рассчитаны. Ее не вставляют в домашние часы или пульт дистанционного управления!

И именно по этим причинам литиевые элементы снабжаются специальной нестандартной формой и размерами.

Источник

Технические характеристики и аналоги батарейки LR44. Батарейка 3 вольта таблетка

Батарейка 1632: описание, аналоги

Батарейка 1632 представляет собой литиевый элемент питания напряжением в 3 вольта. Эта «таблетка» предназначена для самых разных электронных устройств: брелков, часов, калькуляторов, дистанционных пультов, медицинского оборудования и пр.

Описание

Она не такая ходовая, как другие «таблетки».

В числовом обозначении здесь путаницы не возникает. Число 16 обозначает диаметр (16 мм), а 32, если цифру предусмотрительно разделить запятой — не что иное, как толщина — 3,2 мм. Все таблетки-аналоги имеют такую же маркировку, меняются только буквы в начале.

Поскольку батарейка 1632 представляет собой литиевый элемент, служит она долго, с минимальными показателями саморазряда. К тому же, и храниться может долго.

Аналоги

Принято считать, что стоимость литиевых источников тока очень высока, если сравнивать их, например, с щелочными. Но это далеко не всегда так. Конечно, бренд Energizer всегда будет стоить недешево. Но порой оказывается, что переплачивать за бренд просто не имеет смысла: при желании в интернете на том же AliExpress можно подобрать неплохой аналог, который по показателям окажется ничуть не хуже. Главное — ориентироваться на параметры (1632), и тогда выбор будет сделан верно.

CR1632, ECR1632, KCR1632, BR1632, LM1632 — это по сути одни и те же таблетки-аналоги.

Аналог элемента 1632 от Energizer можно найти у Varta или Renata без проблем, и стоить они будут дешевле. Что уж говорить о китайских производителях.

На рынке представлена масса продукции, а конкуренция настолько высока, что такую необходимую мелочь, как литиевая «таблетка», иногда можно приобрести по очень выгодной цене, не переплачивая за бренд, с минимальной наценкой.

Батарейка LR44: технические характеристики и аналоги

Жизнь современного человека трудно представить без гаджетов и электричества. Батарейка LR44 используется во множестве бытовых приборов и приспособлений. Даже детские игрушки оснащены звуковым, музыкальным сопровождением. Не все знакомы с работой данных элементов – таблеточных батареек, аккумуляторов. Существует огромное количество источников питания, и порой маркировка AG13 и LR44 вызывает панику. Разберемся в элементах напряжения такого типа более подробно.

Технические характеристики

Батарейка AG13 и LR44 – это один и тот же зарядный элемент. В России приняты два вида маркировки и оба являются правильными. Буквенно-цифровая символика применяется во всем мире. В обозначении зашифрованы такие данные как размер, форма изделия.

Батарейка Duracell LR44 обладает следующими параметрами:

• Высота – около 5 мм, диаметр – 11,6 мм. Такие небольшие размеры позволяют устанавливать элемент в различных миниатюрных устройствах.
• Энергия возникает на основе щелочи, то есть AG13, LR44, A76 – это щелочные батарейки.
• Вольтаж – 1,5 вольт. В зависимости от производителя и вида элемента, допускается погрешность в 0,05 вольт. Это не является браком или существенным недостатком.
• Емкость – 110 мА/ч. Это значит, что если такая батарейка будет стоять в настенных небольших часах, то ее производительности хватит на 2-3 года. А вот если ее установить в мощную детскую игрушку, обладающую и механическими движениями, и звуковым сопровождением, то батарейки LR44 хватит на 30-90 минут.
• Мощность у элементов данного типа небольшая, но ведь они и обладают маленькими размерами. Сила тока составляет 0,22 мА.
• Такие аккумуляторы достигают массы 3 гр.

Описание

Батарейка LR44 сплюснута, имеет вид округлой таблетки. С одной стороны диаметр немного больше, это «плюс» аккумулятора. На лицевой части нанесена маркировка. Изнанка меньше по диаметру, является «минусом».

Где применяются

Аккумуляторы-таблетки Дюраселл LR44 используются:

• в детских игрушках;
• настольных, настенных, наручных часах;
• лазерных указках;
• фонариках;
• калькуляторах;
• дистанционных пультах;
• электронных градусниках;
• шагомерах и других устройствах.

Обычно производители техники указывают в инструкции необходимость приобретения или уже готовое оснащение устройства батарейками данного типа. В зависимости от модели техники, вам понадобится от одной до пяти батарей LR44.

Можно ли заряжать батарейки данного типа

Производители указывают на то, что данные модели элементов питания невозможно зарядить, точнее, они не рассчитаны на это.

Но некоторые умельцы советуют батарею:

• нагреть;
• зарядить с помощью телефонной зарядки;
• зарядить с помощью самодельного устройства (принцип его работы можно найти в Интернете).

Но данные методики сомнительны, ведь при нагревании она может взорваться и травмировать вас и окружающих людей. Чтобы не рисковать, лучше купите новую батарейку, тем более, ее стоимость очень доступная.

Аналоги

Если у вас нет возможности приобрести LR44, можете купить:

Все перечисленные модели обладают одинаковыми характеристиками. Если вы сомневаетесь, то при покупке аккумулятора возьмите технику, для которой он предназначен. В таком случае продавец-консультант поможет вам с выбором.

Безопасность при эксплуатации

Стоить помнить, что при производстве батареек таблеточного типа применяются различные небезопасные вещества, и тяжелые металлы в том числе. Щелочи в составе аккумуляторов агрессивны. Они способны вызывать отравления и ожоги при проглатывании.

LR44 не стоит выбрасывать в мусоропровод, для утилизации пользуйтесь специальными ЭКО-приемниками.

Существуют определенные правила пользования батарейками:

• Не нагревать и не держать на солнце.
• При приобретении обращать внимание на срок годности элементов. Чем «свежее» LR44, тем больше они прослужат.
• Держать батареи подальше от детей и животных. Следить, чтобы LR44 не попали в пищу.

Щелочные батареи долго служат, срок их годности составляет 3-7 лет. Но запасаться впрок ими не стоит. Ведь технический прогресс не стоит на месте, возможно, в будущем вам и не понадобится LR44.

Литиевые батарейки CR-2032 и CR-2025 3V 20 pcs / BuyInCoins

Наборы литиевых батареек-таблеток с напряжением 3 вольта по 20 штук размером CR-2032 и CR-2025. Цена указана за 20 штук каждого размера. Надоело покупать батарейки в местных магазинах по местным ценам, поэтому прикупил сразу много по выгодной цене на Buyincoins. Если поделить, получится цена в 9 центов за 1 батарейку, что в разы дешевле местных цен.

CR2032 применяется в материнских платах для компьютеров, в брелках, весах, часах и во многих других электронных вещах. CR2025 такие же батарейки, только немного тоньше, применяются пореже (часто можно CR-2025 воткнуть туда, где требуются CR-2032 без особых усилий, если вдруг 2032 закончились, а 2025 имеются под рукой)

Размеры батареек можно понять из их названия: CR2032 — диаметр 20 мм и толщина 3.2 мм CR2025 — диаметр 20 мм и толщина 2.5 мм

Ссылки на батарейки:CR2032 DL2032 CR-2032 Lithium Cell Coin Button Battery 3V 20pcs — $1.89CR2025 DL2025 CR-2025 Lithium Cell Coin Button Battery 3V 20pcs — $1.84

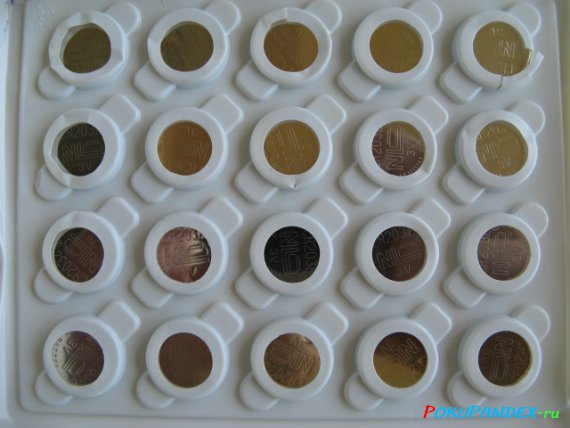

Пришли в таком же виде как на картинках в магазине: на белой пластиковой подложке в 4 ряда по 5 штук в каждом.

На упаковке никакой маркировки, производитель и дата производства тоже неизвестна.

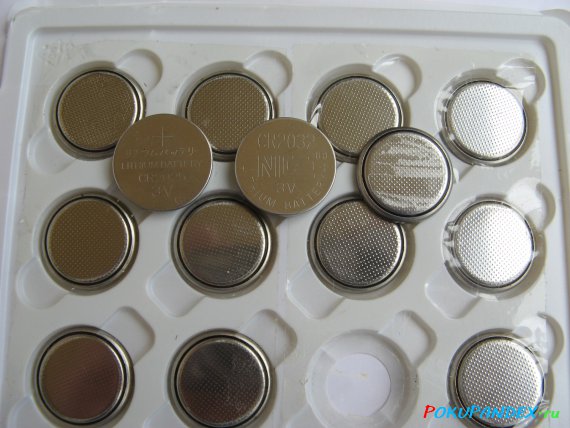

С обратной стороны упаковка заклеена прозрачным скотчем, чтобы батарейки не выпали. На фото можно посмотреть обратную сторону упаковки и сразу оба видов батареек: 2025 (слева) и 2032 (правее). Видно, что сделаны разными производителями, но упакованы одинаково.

Батарейки работают, уже много использовал, напряжение у новых немного больше 3 вольт. Скорее всего емкость меньше, чем у дорогих батареек, но когда работают дольше года, то сложно заметить разницу. Байинкоинс указывает рабочую температуру от -20 до +60 градусов и емкость: 210 mAh для CR2032 150 mAh для CR2025

Самый большой из минусов, часто приходится отдирать остатки скотча с обратной стороны батареек (не у всех, но случается). Можно посмотреть на фото остатки клея от скотча на одной батарейке (специально нашел такую для демонстрации). Можно конечно и не отчищать, и так должно работать.

Батарейка lr44 характеристики и аналоги

Lr44-это щелочной элемент питания, применяющийся в электронных устройствах. В данной статье представлена наиболее полная информация об этом элементе питания. Вы узнаете, какими характеристиками обладает батарейка lr44, и какие аналоги существуют. Так же поймете, как правильно вставлять аккумулятор и можно ли заряжать.

Аналоги батарейки LR44

Помимо стандартного названия существуют другие обозначения. Элемент питания lr44 имеет следующие аналоги:

Таким образом, в указанном списке находятся практически все аналоги батареек lr44. И уже не нужно думать, чем заменить их.

Подобные источники энергии выпускаются разными компаниями. В торговых точках можно встретиться батарейка duracell lr44 или батарейка lr44 camelion.

Аналоги батарейки 4lr44 на 6 v

Элемент питания lr44 имеет родственника это источник энергии 4lr44 6v. У него так же имеются аналоги.

Список вариантов замены этого элемента питания:

1. 476A
2. GP476А
3. L1325
4. Golden Power Px28A
5. Energizer A544
6. Duracell 28A
7. Varta V4034PX
8. PX28A

Таким образом, батарейка 6 вольт 4lr44 так же обладает большим количеством аналогов.

Характеристики батарейки lr44

В данном разделе представлены технические характеристики батарейки lr44.

Размеры плоского аккумулятора

Габариты батарейки lr44 в диаметре 11,6 миллиметра. Высота составляет порядка 5,4 мм.

Подобные параметры батареи позволяют устанавливать ее в электронные устройства незаметно.

Форма

Как выглядит батарейка lr44? Она имеет цилиндра образную плоскую форму и напоминает аптечную таблетку. Можно назвать ее круглой, сплющенной батареей.

Маркировка

Аккумулятор маркируется как LR44. Что означают буквы и цифры? Буквенная маркировка говорит о том, что эти круглые батареи являются щелочными. Цифра сорок четыре показывает, что это именно таблеточный элемент питания определенных размеров.

В данной таблице видно, что LR44 это та же AG13 или A76 и т.д. Если нигде нет 44-го элемента питания, его можно заменить любой другой.

Вольтаж

В момент, когда возникает потребность приобрести источник питания, к примеру, к часам, у людей возникает вопрос: Какую брать? Если приобретается lr44 батарейка то, сколько вольт?

Вольтаж батарейки таблетки составляет 1,5 вольт. Если вы заменяете элемент питания lr44 1,5v на AG 13, то там может быть разница в напряжение на 0,05 вольта. Подобная погрешность не критична.

Емкость

Чаще всего от емкости батареи зависит, как долго она проработает. Емкость данного источника энергии составляет не больше 110 мА/ч.

Мощность

Порой возникает вопрос: Сколько ампер в батарейке lr44? Батарея достаточно маленькая и поэтому на большую мощность рассчитывать не стоит.

Сила тока батарейки lr44 составляет 0,22 мА.

Сколько весит таблеточный элемент питания данного типа?

Вес этого щелочного аккумулятора равен 1,95 г.

Состав батареи

Батарея lr44 состоит из:

1. Металлического корпуса
2. Щелочи
3. Стрежня
4. Изолирующих перегородок
5. Анода
6. Катода

Подобный состав имеет не только таблеточный элемент питания, но и некоторые другие.

Как зарядить аккумулятор lr44?

Можно ли заряжать батарейку lr44? Многие утверждают, что это сделать не возможно. Но все же есть методики позволяющие зарядить подобный мини аккумулятор.

Имеется три способа заряда:

1. Банальный нагрев. Это можно сделать на печи, зажигалкой. Способ опасен и может вызвать взрыв источника питания.
2. Зарядка от обычного зарядника от телефона. Главное что бы конец провода имел круглый наконечник. И необходимо знать где «+»и «-». Подсоединяем провода от зарядника к соответствующим полюсам батареи и держим их рукой. Как только почувствуете сильный нагрев, срочно отключайте. Опять же это может вызвать взрыв.
3. Спаять простенькое зарядное устройство по ниже представленной схеме.

Приведенные советы по зарядке крайне опасны и использовать их можно только на свой страх и риск. Ну а чтобы не рисковать, лучше приобретите новый источник питания.

Зарядное устройство для lr44

На просторах интернета была найдена схема зарядного устройства для IR44 аккумуляторов и им подобных.

В спаянном виде выглядит оно следующим образом:

Схема зарядника

Зарядное устройство для батареек lr44 выполнено на диодах КД 102 Б, но можно использовать КД 105 Б. На выходе фиксируется максимальный ток 10 мА. Чем ярче светит зеленый светодиод, тем сильнее разряжена батарея. Время подзарядки составляет от 3-12 часов и зависит от уровня разреженности.

Замена батарейки lr44

Батарейки lr44 легко заменимы. Но в некоторых устройствах требуют инструмент отвертку. Чаще всего процесс замены состоит из нескольких этапов:

1. Откручивание болтов
2. Снятие крышки отсека батареек
3. Вытаскивание отработанных элементов
4. Установка новых источников питания
5. Закрытие крышки
6. Обратное прикручивание болтов.

Как вставить батарейки lr44?

На видео в ускоренном режиме показано как менять миниатюрный источник питания.

» allowfullscreen=»allowfullscreen»/>

Из видео становится понятным как правильно вставить батарейки LR44 в игрушку.

Как вставить батарейки LR44 в фонарик?

Что бы вставить источник питания в фонарик достаточно снять крышку и установить в соответствии полярности. В фонарике на рисунке минусовая полярность батареи ставиться на пружинку.

Насколько хватает батарейки lr44?

Время работы зависит от устройства, в котором будет работать элемент питания. Но кроме этого данный элемент питания имеет стандартный срок службы 3 года.

В некоторых сильно энерго потребляющих игрушках источника энергии хватает на 30 – 60 минут.

Где используется батарейки типа Lr44?

Устройства, в которых используется миниатюрный элемент питания:

1. Калькуляторах.
2. Клавиатурах, компьютерных мышах.
3. Некоторых медицинских устройствах.
4. Дистанционных пультах.
5. Игровых приставках.
6. Брелках.
7. Часах.
8. Лазерных указках.
9. В тамогочи.
10. Плеерах
11. Градусниках и др.

Как проверить батарейку lr44 с помощью простого теста?

На видео изображен тестер батареек lr44 аналоговый. Но существует аналог цифрового вида.

» allowfullscreen=»allowfullscreen»/>

Тест батареек lr44 подобным устройством проверяется достаточно просто! Все что нужно сделать, это включить тестер, поставить источник питания на платформу и прижать ее с другой стороны специальным бегунком. После состыковки контактов на табло автоматически отобразится значение напряжения.

В данном видео показано, как измерять напряжение таблеточного аккумулятора цифровым мультиметром.

» allowfullscreen=»allowfullscreen»/>

Разновидности батареек LR

Можно выделить 8 основных видов этого семейства:

1. Lr44
2. Lr3 или AAA
3. LR6 или АА
4. Lr14 или C
5. Lr20 или D
6. 6LR 61 9V
7. 3LR 12 4,5 вольта
8. 4lr44

Разница между некоторыми таблеточными элементами питания

Разница между батарейками sr44 и lr44 заключается в материалах и веществах, из которых их изготавливают и многом другом. Например, sr44 это серебряно цинковый элемент. Стоит немного дороже сорок четвертого источника питания. Плюс емкость батареи равна 150 мА/ч. Это значит, что она проработает дольше описанного выше элемента питания.

Подобные круглые плоские источники питания объединяет размер.

Что из себя представляют литиевые АКБ LIR2032 в формфакторе CR2032 (таблетка)

Характеристики со страницы товара

Внешний вид, вес, размеры

Напряжение из коробки Ну мало ли, всякое бывает, решил проверить… Могли прислать и перемаркированные обычные батарейки на 3 В.

Теперь вопрос — чем их заряжать? На али отыскались и зарядники для них Цены от 4,5 баксов и выше. На тот момент ниже 5 не видел. В общем, не зная придут ли вообще сами аккумуляторы, а если и придут — не понятно что еще будут из себя представлять. Поэтому решил зарядку не покупать. Да и у меня в наличии было еще несколько плат зарядки со встроенным контроллером разрядки (подробно останавливаться на ней не буду, по ссылке очень хороший обзор на нее) Если таки получу сами АКБ — то зарядку сделаю из этой платки и держателя батарейки от материнской платы. У меня они были 2 версий, первая из Гирбеста , отличается от той, что в обзоре зеленым светодиодом вместо синего и МС контроля заряда, на ней нет надписи TPOWER и маркировка 4056ES, в остальном аналогична. Для зарядки, конечно, хватило бы и более простой версии этой платы, без контроля разряда, но у меня были именно такие и ничто не мешает заряжать литиевые АКБ ими.

Но плату можно использовать с небольшой доработкой. Нужно будет заменить резистор R3 . Этим резистором устанавливается зарядный ток батареи. Из таблицы в даташите видно, что при установленном с завода резисторе в 1,2К ток заряда будет 1А. Что слишком уж для АКБ емкостью 40 мА/ч. Нам нужен ток примерно в 1/2-1/3 от 1С. Но таких мелких значений в таблице нет. Я нашел резистор на 51К, установил его вместо 1,2К и ток заряда составил 15 мА, как раз то что нужно! Но тут выяснился 1 нюанс, заряд прекращается строго на 4,20В, но не загорается зеленый светодиод, продолжает гореть красный. Я попробовал уменьшить резистор, при этом увеличивается зарядный ток, светодиод иногда загорается зеленый, иногда все равно нет… При 22К ток около 30 мА, При 30К — 22мА, затем падает, на фото уже меньше значение Окончание заряда

Затем я использовал вторую плату, точно как в обзоре ksiman Установил туда резистор на 30К, синий светодиод загорается всегда, но на 4,16В. В общем с резисторами можно еще повозиться, либо оставить так…

Вот так выглядит зарядное в конечном варианте В любом случае, батарея заряжена, можно проверить емкость.

Замеры емкости

Защита сработала чуть меньше, чем через час. Под нагрузкой в виде резистора 100 Ом ток падал с 40 мА до 30 мА, но это практически 1С. Примерно получается 35 мАч. Под меньшим током думаю заявленные 40 мАч отдаст. Вывод — АКБ вполне годные и честные. Единственный нюанс с применением — имейте ввиду, что обычная одноразовая батарейка имеет напряжение 3В, здесь же напряжение снижается с 4,2 В до 3В.

Оживление севших батареек | ВЫЖИВАЙ.РУ

Жизнь современного человека очень тесно связана с разнообразными электрическими вещами: будь то переносной радиоприёмник, телефон, фонарик, навигатор, фотоаппарат, ну и многое другое! Главное всех их объединяет то что для их функционирования необходимы источники питания: различные батарейки и аккумуляторы.

Они естественно часто садятся, что в свою очередь может лишить нас шанса их применения. Причём не просто в обыденных и спокойных ситуациях, когда мы можем решить проблему подзарядкой от сети или же покупкой новой батареи, но и тогда, когда вы находитесь, например, в походе или же попали в ситуацию, когда вашей жизни угрожает опасность!

Поговорим о некоторых способах оживления севших батарей!

Оживление «пальчиковых» батареек.

1 способ наверняка многим известен он заключается в воздействии на батарейку ударами (покидайте её об стену, аккуратно постучите по ней молотком!) это может вернуть некоторый заряд, ведь таким способом разрушаются возникшие в батареи окислы и какое-то время она ещё протянет. Из опыта детства можно отметить и более радикальное воздействие, смятие батареи (мультитулом, если есть) в разных её частях (кто-то даже пользуется зубами и просто искусывает батарею, чего конечно же мы не рекомендуем).

2. Прокалывание батареи различными способами в разных местах, так чтобы места проколов не задевали внутренний стержень. Можно прокалывать хаотично, можно сделать пару проколов вдоль стержня на некотором расстоянии от него, или же прокалывать поперёк у плюс и минуса, это уже самого себе даст эффект, к внутренним процессам в батареи подключится воздух и образует дополнительный электрод.

3. Так же можно отварить наши батарейки в кипятке (несколько минут).

4. Также есть другой вариант проделать дырки и залить их водой, из шприца или же ещё как-то, чтобы вода не вытекала залепить дыры изолентой и или тем что окажется под рукой.

Оживление батареек типа «Таблетка»

1. Подзарядка от пальчиковой батареи, нам понадобятся два провода и рабочая пальчиковая батарея, соединим (проводами) плюс с плюсом, а минус с минусом наших батарей, и продержим их так некоторое время.

P.S.: По мере узнавания новых методов воскрешения батарей, мы будем пополнять эту статью, вы тоже можете помочь нам — поделившись собственным опытом в комментариях!

Post Views: 11 495

Размеры батареек — это. Что такое Размеры батареек?

Приведённая ниже таблица является списком типоразмеров батарей, которые можно найти на сегодняшний день. Обратите внимание, что существуют и другие типоразмеры, не указанные в таблице, но они более недоступны вследствие прекращения выпуска и/или смены технологической необходимости. Например не перечислены батареи для ламповой радиоаппаратуры.

Источник

	Благодаря лучшей работоспособности их элементов (полный разряд батарейки наступает минимум через год) компания является топ-1 на рынке. К сожалению, стоимость, по сравнению с конкурентами, также является самой высокой.
	Наиболее распространенный бренд, применяется в кварцевых часах и имеет гарантию на год эксплуатации. Как и с Camelion, у данного производителя есть недостаток – относительно большая цена.
	Главный производитель бюджетных вариантов CR1225. Главный принцип – недорогой продукт с небольшим сроком эксплуатации.
	Известный российский производитель на рынке. Отечественная продукция достаточно долго держит заряд, расходуя литиевый элемент с минимальным риском его утечки. Средняя цена в купе с их маленьких саморазрядом – выдающиеся свойства продукции Трофи.
