Аккумулятор 10нкгц 6 2

10НКГЦ6-2

ТУ: ТУ3482-010-04682597-99

Производитель: ОАО «НИАИ «ИСТОЧНИК»

Р а зрешено к применению при с о з дании Ви В Т

Р а зрешено к применению при с о з дании Ви В Т

Заявки на поставку электронных компонентов направляйте: sales@optochip.org

Единый номер телефона: 8(495) 481-33-47

Стоимость продукции рассчитывается индивидуально, исходя из объема, условий заказа. Чтобы узнать окончательную цену, необходимо оставить заявку

Показать те что в наличии:

Список позиций:

Статьи, справочники, документация

Артикул	ТУ	Завод	Статус предприятия	Напряжение номинальное, В	Емкость номинальная, А*ч	Габаритные размеры, мм	Диапазон рабочих температур, °С

Перечень содержит преимущественно перспективную номенклатуру изделий военного назначения категорий качества «ВП», «ОС» и «ОСМ» с техническим уровнем и характеристиками, отвечающими требованиям действующих нормативных документов (НД) на изделия и позволяющими создавать образцы аппаратуры ВВСТ различного назначения.

Применение изделий в аппаратуре возможно на основании совместного Решения государственного заказчика ВВСТ, в интересах и по заказу которого выполняются работы по разработке (модернизации), производству, эксплуатации и ремонту аппаратуры, и государственного заказчика ЭКБ, при одноременном решении вопроса об освоении в производстве, восстановлении производства или воспроизводстве изделий до начала серийного выпуска аппаратуры. Освоение таких изделий осуществляется в соответствии с ГОСТ РВ 15.301-2003, восстановление производства или воспроизводство – в установленном порядке.

Источник

Батарея 10НКГЦ-10

Наименование параметра								Значение
Номинальная емкость, А·ч, не менее								10,0
Номинальное напряжение, В, не менее								12,0
Ток, А	Время, ч		Ток, А			Время, ч
1,0 (0,1СнА)	16		2,0 (0,2СнА)			7
Режимы разряда
Ток, А	Продолж., ч не менее	Ток, А		Продолж., мин не менее	Ток, А		Продолж., мин не менее
2,0 (0,2 СнА)	5	10 (СнА)		55	30 (3СнА)		7,0 Ач (0,7 Сн)
Емкость, Ач при температуре окружающей среды, °С
+50°С	минус 20° С			минус 40°С
9,0 ( 0,9 Сн)	6,5 (0,65 Сн)			3,0 ( 0,3 Сн)
Режим разряда током 0,2 СнА считается номинальным.
Рабочая температура при заряде, ºС				-10 до +50
Рабочая температура при разряде, ºС				-40 до +50
Наработка, циклов				500 (емкость в конце наработки 0,6 Сн)
Срок службы, лет				5
Габаритные размеры, мм, не более				210х 88х 126,5
Масса, не более, кг				4,5

АО «Энергия» производство химических источников тока, торгового оборудования и металлоизделий

Россия, Липецкая область, г. Елец, пос. Электрик, 1

АО «Энергия» производство химических источников тока, торгового оборудования и металлоизделий

Источник

Щелочные никель-кадмиевые герметичные аккумулятор НКГЦ-1Д и батарея 10НКГЦ-1Д

Щелочные

никель-кадмиевые герметичные

аккумулятор НКГЦ-1Д и батарея 10НКГЦ-1Д

Для питания постоянным током различной аппаратуры,

системы сигнализации, источник резервного питания,

для электроники в бытовой радиоаппаратуре.

Условные обозначения

НК — электрохимическая система (никель-кадмиевая);

1 — номинальная емкость (С5), А. ч.;

Д — предназначен для работы в длительных режимах разряда;

10 — количество аккумуляторов в батарее.

Аккумулятор имеет стальной цилиндрический корпус с токоотводами в виде никелевой ленты. В корпусе помещен блок электродов, состоящий из положительных и отрицательных металлокерамических электродов и отрицательных электродов из окиси кадмия, разделенных сепаратором.

Батарея состоит из 10 отдельных аккумуляторов, соединенных между собой последовательно и размещенных в гнездах корпуса из ударопрочного полистирола. Корпус закрывается крышкой, на которой расположены положительный и отрицательный контакты. К этим контактам соответственно привариваются токоотводы батареи. Крышка батареи вклеивается в корпус, обеспечивая тем самым пылевлагозащищенность батареи.

Аккумулятор и батарея, заряженные током 0,1А в течение 15 часов при температуре окружающего воздуха (20+5)°C, обеспечивают разряд током 0,1А в течение 10 часов при температуре (25+10) и 50°C.

Емкость аккумулятора 1,0А. ч., конечное напряжение 1,0 — 0,95В. Емкость батареи 10А. ч., конечное напряжение 10,0В.

Допускается разряд аккумулятора током 0,6 и 1,0А.

Емкость аккумулятора при разряде током 0,6А составляет не менее 0,7А. ч., при разряде током 1,0А – не менее 0,5А. ч.

Свежезаряженный аккумулятор при токе разряда 0,02А в зависимости от температуры окружающего воздуха обеспечивает емкости:

при (50±2)°C — 0,9А. ч.

при минус (30±2)°C — 0,5А. ч.

Свежезаряженный аккумулятор обеспечивает разряд током 0,3 и 0,02А с цикличностью работы сеансами по 10 и 50 минут соответственно.

Заряженная током 0,1А в течении 15 часов батарея обеспечивает разряд шестью режимами при различной температуре и токе разряда.

Емкость аккумулятора и батареи после хранения в заряженном состоянии при температуре (25±10)°C в течение 30 суток составляет не менее 70% от номинальной.

Аккумулятор и батарея сохраняют электрические характеристики в любом положении в пространстве в следующих условиях:

а) циклическое воздействие температур: от минус 40°C до плюс 45°C;

б) при и после воздействия вибрационных нагрузок в диапазоне частот от 10 до 200Гц и с ускорением до 58,8 м/с2 (6g) в трех взаимно перпендикулярных направлениях;

в) после воздействия многократных ударных нагрузок с ускорением до 980 м/с2 (100g) для аккумулятора и до 735 м/с2 (75g) для батареи при общем числе ударов, равном 4000, в трех взаимно перпендикулярных направлениях.

Аккумулятор обеспечивает устойчивость к воздействию влаги при температуре 400С и относительной влажности воздуха 98% в течение 10 суток, взрывобезопасен.

Аккумулятор и батарея взрывобезопасны, выдерживают перезаряд по времени до 50% от длительности нормального заряда при токе не более 0,1А. Герметичность аккумулятора при этом не нарушается.

Источник

Щелочные герметичные никель-кадмиевые аккумуляторы и батареи серии HKГ, KCSL, НКГЦ

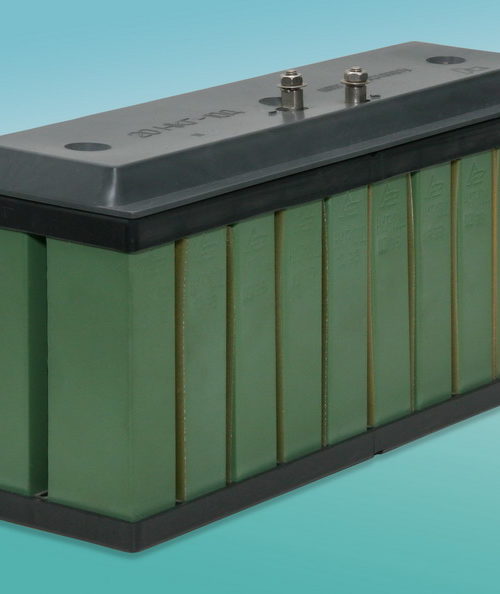

Щелочные никель-кадмиевые герметичные батареи 19НКГ-10Д, 20НКГ-10Д, 25НКГ-10Д

Предназначены для питания автоматических систем управления дизель-электрических станций общего и специального назначения, систем автоматики, связи, приборов, аппаратов.

• номинальная емкость 10 Ач;
• стойки к воздействию вибрационных и ударных нагрузок;
• работоспособны при повышенной влажности воздуха и пониженном атмосферном давлении;
• полностью герметичные;
• гарантийный срок эксплуатации от 3 до 7 лет (в зависимости от типа изделия).

Диапазон рабочих температур:

• от +5 °С до +50 °С для 19НКГ-10Д
• от +1 °С до +45 °С для 20НКГ-10Д
• от -20 °С до +45 °С для 25НКГ-10Д

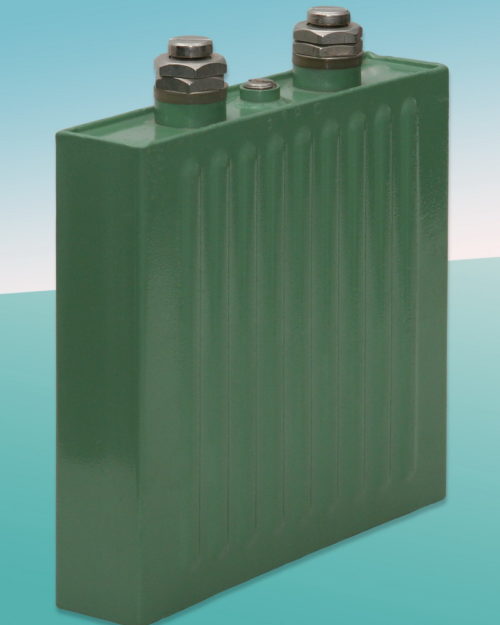

Щелочная никель-кадмиевая герметичная батарея 24НКГ-70КА

Предназначена для питания комплекта электрооборудования постоянным током в штатных режимах эксплуатации при отсутствии переменного напряжения 380 В частотой 50 Гц.

• номинальная емкость 70 Ач;
• диапазон рабочих температур от 0 °С до +40 °С;
• стойки к воздействию вибрационных и ударных нагрузок, акустическому шуму и повышенной влажности;
• сверхдлительный срок службы: не менее 125 000 часов в режиме постоянного подзаряда;
• полностью герметичные;
• сверхдлительные гарантийные сроки эксплуатации и хранения – 16,5 лет.

Аккумуляторы и батареи никель-кадмиевые герметичные призматические серии KCSL

Предназначены для питания постоянным током шахтных головных светильников и сигнализаторов метана. Аккумуляторы и батареи не выделяют газ и электролит и могут эксплуатироваться в любом положении в пространстве.

• номинальная емкость 11–15 Ач;
• широкий диапазон рабочих температур: от –20 °С до +50 °С;
• стойки к воздействию механических ударов многократного действия;
• длительный срок службы: не менее 700 циклов в режиме циклирования и не менее 40 000 часов в режиме постоянного подзаряда;
• полностью герметичные, могут эксплуатироваться в любом положении.

Гарантийный срок эксплуатации – 2 года.

Аккумуляторы и батареи выпускаются в разряженном состоянии.

Аккумуляторы и батареи никель-кадмиевые герметичные призматические серии KCSL и серии НКГ

Предназначены для аварийного питания постоянным током судовых светильников.

• номинальная емкость 10–13 Ач;
• стойки к воздействию вибрационных и ударных нагрузок;
• длительный срок службы: не менее 40 000 часов в режиме постоянного подзаряда;
• полностью герметичные, могут эксплуатироваться в любом положении в пространстве;
• широкий диапазон рабочих температур: от –20 °С до +50 °С (для серии KCSL) и от +10С до +45 °С (для серии НКГ).

Гарантийный срок эксплуатации:

• 5 лет для серии КCSL;
• 7 лет для серии НКГ.

Батареи обернуты липкой полиэтиленовой лентой, которая фиксирует аккумуляторы относительно друг друга до установки батареи в светильник.

Батареи при работе и хранении не выделяют газ и электролит, работоспособны в любом положении в пространстве.

Аккумуляторы и батареи никель-кадмиевые герметичные призматические серии НКГ

Предназначены для питания постоянным током электротехнической аппаратуры в режиме постоянного подзаряда или в режиме циклирования, пожарной, охранной сигнализации, агрегатов аварийного питания.

Аккумуляторы при заряде, разряде и хранении не выделяют газ и электролит, работоспособны в любом положении в пространстве, взрывобезопасны.

• номинальная емкость 110–200 Ач;
• широкий диапазон рабочих температур: от –20 °С до +50 °С;
• стойки к воздействию вибрационных и ударных нагрузок;
• длительный срок службы: не менее 80 000 часов в режиме постоянного подзаряда;
• возможна работа как в режиме циклирования, так и в режиме постоянного подзаряда;
• полностью герметичные, могут эксплуатироваться в любом положении;
• взрывобезопасные.

Гарантийный срок эксплуатации от 10 до 11,5 лет (в зависимости от типа изделия)

Завод выпускает аккумуляторные батареи и комплекты на базе аккумуляторов

НКГ-110СА, НКГ-110Х, НКГ-160, НКГ-160Х, НКГ-200, НКГ-200Х, НКГ-200С, НКГ-200СА.

Источник

Батарея 10НКГЦ-10

Наименование параметра								Значение
Номинальная емкость, А·ч, не менее								10,0
Номинальное напряжение, В, не менее								12,0
Ток, А	Время, ч		Ток, А			Время, ч
1,0 (0,1СнА)	16		2,0 (0,2СнА)			7
Режимы разряда
Ток, А	Продолж., ч не менее	Ток, А		Продолж., мин не менее	Ток, А		Продолж., мин не менее
2,0 (0,2 СнА)	5	10 (СнА)		55	30 (3СнА)		7,0 Ач (0,7 Сн)
Емкость, Ач при температуре окружающей среды, °С
+50°С	минус 20° С			минус 40°С
9,0 ( 0,9 Сн)	6,5 (0,65 Сн)			3,0 ( 0,3 Сн)
Режим разряда током 0,2 СнА считается номинальным.
Рабочая температура при заряде, ºС				-10 до +50
Рабочая температура при разряде, ºС				-40 до +50
Наработка, циклов				500 (емкость в конце наработки 0,6 Сн)
Срок службы, лет				5
Габаритные размеры, мм, не более				210х 88х 126,5
Масса, не более, кг				4,5

АО «Энергия» производство химических источников тока, торгового оборудования и металлоизделий

Россия, Липецкая область, г. Елец, пос. Электрик, 1

АО «Энергия» производство химических источников тока, торгового оборудования и металлоизделий

Источник
