3 теоретические методы расчета роторов вэу с вертикальной осью вращения

РАСЧЕТ ВЕТРОГЕНЕРАТОРА

Практическое занятие № 4

Цель: ознакомиться с основными параметрами ВЭУ и методикой расчета ветрогенераторов.

Продолжительность занятия – 2 часа

Ход работы:

1. На основании теоретической части работы ознакомится и законспектировать классификацию и особенности строения ветрогенераторов и их технические характеристики.

2. В соответствии с индивидуальным заданием произвести расчет ветрогенератора.

1. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

Ветрогенераторами называют двигатели, преобразующие энергию ветра в механическую работу. По устройству ветряка и положению его в потоке ветра системы ветродвигателей разделяются на три класса:

1. Крыльчатые ветрогенераторыимеют ветроколесо с тем или иным числом крыльев. Плоскость вращения ветроколеса у крыльчатых ветродвигателей перпендикулярна направлению ветра, следовательно, ось вращения параллельна ветру (рис. 1, а). Коэффициент использования энергии ветра этих ветродвигателей достигает ξ= 0,42.

2. Карусельные и роторные ветрогенераторыимеют ветроколесо (ротор) с лопастями, движущимися в направлении ветра; ось вращения ветроколеса занимает вертикальное положение (рис. 1, б). Коэффициент использования энергии ветра этих ветродвигателей равен от 10 до 18%.

3. Барабанные ветрогенераторыимеют такую же схему ветроколеса, как и роторные, и отличаются от них лишь горизонтальным положением ротора, т. е. ось вращения ветроколеса горизонтальна и расположена перпендикулярно потоку ветра (рис. 1, г). Коэффициент использования энергии ветра этих ветряков от 6 до 8%.

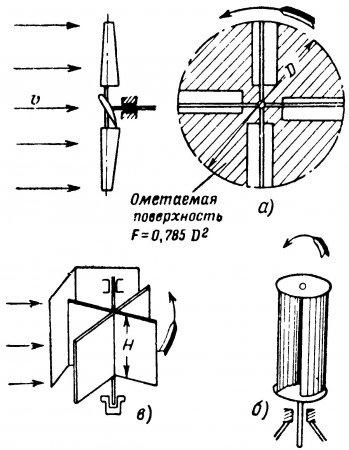

Рис. 1. Системы ветродвигателей: а — крыльчатые ветродвигатели; б) — роторные ветрогенераторы; в — карусельные ветрогенераторы; г — барабанные ветрогенераторы.

Рис. 2 – Ветродвигатель и его основные элементы

Крыльчатый ветродвигатель состоит из следующих элементов (рис. 2):

1. Ветряк может иметь от 2 до 24 лопастей. Ветряки с числом лопастей от 2 до 4 называются малолопастными; если у ветроколеса более 4 лопастей, то оно называется многолопастным.

2. Головка ветродвигателя представляет опору, на которой монтируется вал ветроколеса и верхняя передача (редуктор).

3. Хвост крепится к головке и поворачивает ее около вертикальной оси, устанавливая ветроколесо на ветер.

4. Башня ветродвигателя служит для выноса ветроколеса выше препятствий, нарушающих течение воздушного потока. Маломощные ветродвигатели, работающие на генератор, обычно монтируются на столбе или трубе с растяжками.

5.У основания башни вертикальный вал приключается к нижней передаче (редуктору), которая передает движение рабочим машинам.

6.Регулирование оборотов ветроколеса представляет приспособление или механизм, с ограничивающий обороты ветроколеса с увеличением скорости ветра.

Параметры ветроустановки связаны между собой несложными однозначными физическими зависимостями.

Основные параметры ВЭУ:

Номинальная мощность P_ном [Вт, кВт] — мощность, развиваемая ветроустановкой при расчетной скорости ветра;

Расчетная скорость ветра V_P [м/с] — скорость, которую принимают для расчета ветровой нагрузки на сооружения при проектировании. В зависимости от класса сооружения в расчет принимается скорость с заданной повторяемостью — 1 раз в год, в 5, 10, 15, 20, 50 и 100 лет;

Диаметр ветротурбины D [м] – отрезок, соединяющий пару наиболее удаленных друг от друга точек ветротурбины, проходящий через ее центр.

Выработка энергии W_М [кВт•Ч] – количество энергии, вырабатываемое ветротурбиной за определенный промежуток времени (месяц, год), величина, зависящая от средней скорости ветра;

Средняя мощность P_СР [кВт] — мощность, при непрерывном поддержании которой, выработка энергии за месяц будет равна реальной.

2. ПРАКТИЧЕСКАЯ ЧАСТЬ

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Вертикальный ветрогенератор

Пост опубликован: 12 апреля, 2017

Вертикальный ветровой генератор – это техническое устройство служащее для преобразования энергии ветра в электрическую энергию с вертикально установленной осью вращения.

Принцип действия ветрового генератора

Работа ветрового генератора основана на преобразовании кинетической энергии ветра, во вращательную энергию передаточного механизма (лопасти-редуктор-передаточный вал) и далее, во вращательную энергию вала электрического генератора.

Продолжение темы: Вертикальный ветрогенератор 2

Во время вращения в обмотках генератора вырабатывается переменный электрический ток. Выработанный электрический ток подается на контроллер, преобразуется и накапливается в аккумуляторных батареях. С батарей аккумуляторов электрический ток поступает на инвертор, на которым преобразуется и поступает в электрическую сеть для использования.

Составляющие ветрового генератора:

1. Лопасти – служат для улавливания потоков ветра, который приводит их во вращательное движение;
2. Редуктор – служит для преобразования мало оборотистой скорости вращения лопастей в более высокую, позволяющую вырабатывать электрический ток;
3. Генератор – преобразует кинетическую энергию в электрическую;
4. Защитный кожух – элемент защиты технического устройства от источника посторонних воздействий;
5. Хвостовик — предназначен для обеспечения направленности лопастей в соответствии с направлением ветра;
6. Контроллер – служит для преобразования переменного тока в постоянный;
7. Аккумуляторная батарея – предназначена для накопления выработанной электрической энергии;
8. Инвертор – преобразует постоянный электрический ток в переменный.

Ветрогенератор с вертикальной осью вращения

В ветряных генераторах данного вида вращающаяся ось генератора расположена вертикально по отношению к поверхности земли.

За годы использования устройств данного вида появились разнообразные конструкции которые объединены в группы, это:

• С ротором Дарье — агрегаты оснащаются двумя или тремя лопастями, изогнутыми в форме овала.

К положительным особенностям данной конструкции можно отнести:

• Самостоятельную ориентацию по отношению к воздушным потокам;
• Удобное обслуживание установки.
• Простота схемы агрегата.

К отрицательным относятся:

• Нет возможности в самостоятельной раскрутке лопастей;
• Значительная нагрузка на элементы конструкции;
• Лопасти должны быть идентичны и соответствовать заданному профилю;
• Повышенный уровень шума в процессе работы.
• С ротором Савониуса – агрегаты оснащены лопастями в виде цилиндрических поверхностей.

В комментариях прикрикриплен Прайс лист чисто для ознакомления с разновидность турбин Маглева,и дополнительную полезную информацию:

Характеристики ротора Дарье

Разработка ветрогенератора с вертикальной осью

Достоинствами данной группы являются:

• Для запуска в работу требуются незначительные потоки ветра;
• Способность быстрого набора крутящего момента;
• Надёжность конструкции;
• Низкая стоимость.

К недостаткам можно отнести:

• Низкий КПД устройств этой группы.

Устройства с ротором Савониуса применяют при монтаже комбинированных ветровых генераторов, их используют для разгона агрегатов с ротором Дарье.

• С вертикально-осевой конструкций ротора — у агрегатов этой группы лопасти напоминают форму крыла самолета и расположены вертикально, ось ротора расположена параллельна валу.

По внешнему виду агрегаты данной группы похожи на устройства с ротором Дарье.

К положительным качествам устройств относятся:

1. Простота в изготовлении;
2. Способность быстрого набора скорости вращения;
3. Низкий уровень шума.
4. Надежность в работе.
5. С геликоидным ротором – агрегаты этой группы являются более развитым вариантом устройств с вертикально-осевым ротором. Лопасти имеют форму геликоидной кривой.

1. Более низкие нагрузки на элементы конструкции;
2. Быстрый набор скорости вращения.

• Повышенный уровень шума;
• Высокая стоимость.
• Многолопастный ротор – в основу агрегатов этого типа положена вертикально-осевая конструкция с устройством дополнительного внешнего кольца неподвижных лопастей.

Достоинства агрегатов данной группы:

• Более высокий КПД установок;
• Чувствительность к потокам ветра.

• Высокая стоимость;
• Повышенный уровень шума.

Популярные модели

Прежде чем рассмотреть популярные модели ветровых генераторов, необходимо определиться с критериями выбора этих устройств, такими являются:

1. Электрическая мощность агрегата;
2. Количество вырабатываемой электрической энергией в месяц;
3. Минимальная скорость воздушного потока;
4. Условия эксплуатации;
5. Система защиты от перегрузок;
6. Срок службы;
7. Стоимость.

В настоящее время ветровые генераторы выпускаются как в нашей стране, так и за ее пределами.

В России подобные агрегаты выпускают: ООО «СКБ Искра», ООО «ГРЦ-Вертикаль», ЗАО «Ветроэнергетическая компания», ЛМВ «Ветроэнергетика», ЗАО «Агрегат-Привод», и еще несколько компаний.

Наиболее известными зарубежными производителями ветровых генераторов являются немецкие, датские, бельгийский и китайские компании.

Наиболее востребованы и надежны в эксплуатации ветровые генераторы выпускаемые фирмой Blue Planet Wind (Бельгия) и «Guangzhou Sunning Windpower Generator Co., Ltd.» (Китай).

В линейке выпускаемых ветровых генераторов EnergyWind компании Blue Planet Wind присутствуют модели различной мощности от 1,0 до 10,0 кВт, которые отличаются по стоимости и комплектности оборудования.

В линейке китайской компании представлены ветровые генераторы мощность от 0,6 кВт до 5,0 кВт, различные по конструкции и вариантам монтажа.

Российские вертикальные ветровые генераторы

Российские компании выпускают вертикальные ветровые генераторы различной мощности и типов ротора.

OOO «ГРЦ-Вертикаль» (Челябинская обл., г. Миасс) выпускает ветрогенераторы вертикального типа мощностью от 1,5 до 30 кВт, рассмотрим некоторые из них:

1. Ветроустановка ВЭУ-1.5 мощностью 1,5 кВт.

Портативная установка, может транспортироваться любым видом транспорта, проста в монтаже и эксплуатации.

Технические характеристики:

Номинальная мощность – 1,5 кВт;

Выходное напряжение — 48 В;

Рабочий диапазон скоростей ветра — от 2,5 до 25 м/с;

Номинальная скорость ветра 10,0 м/с;

Диаметр ротора 2,8 м;

Температура при эксплуатации — от -50 до +50ºС;

Срок эксплуатации — 20 лет;

Межремонтный цикл — 5 лет;

Масса установки — 75,0 кг;

Стоимость установки – от 100000,00 рублей.

1. Ветроустановка ВЭУ-3(6), 6-и лопастная, мощностью 3,0 кВт.

Предназначена для автономного электроснабжения потребителей малой мощности (жилой дом, коттедж). Преимущества – удобство и простота монтажа, при установке дополнительного оборудования (аккумуляторов и инвертора), возможно увеличение мощности установки до 6,0 кВт.

• Номинальная мощность – 3,0 кВт;
• Выходное напряжение — 48 В;
• Рабочий диапазон скоростей ветра — от 4 до 30 м/с;
• Номинальная скорость ветра 10,4 м/с;
• Диаметр ротора 3,4 м;
• Высота ротора 4,2 м;
• Число лопастей — 6 шт.;
• Частота вращения ротора – от 60 до 180 об/мин;
• Температура при эксплуатации — от -50 до +50ºС;
• Срок эксплуатации — 20 лет;
• Межремонтный цикл — 5 лет;
• Масса установки — 620 кг;
• Стоимость установки – от 300000,00 рублей.

1. Ветроустановка ВЭУ-30 мощностью 30 кВт.

Предназначена для электроснабжения большого дома, либо группы домов.

• Номинальная мощность – 30,0 кВт;
• Выходное напряжение – 96 — 400 В;
• Рабочий диапазон скоростей ветра — от 4 до 60 м/с;
• Номинальная скорость ветра 10,4 м/с;
• Диаметр ротора 9,2 м;
• Высота ротора 12,0 м;
• Число лопастей — 6 шт.;
• Частота вращения ротора – от 25 до 65 об/мин;
• Температура при эксплуатации — от -50 до +40ºС;
• Срок эксплуатации — 20 лет;
• Межремонтный цикл — 5 лет;
• Масса установки — 5100 кг;
• Стоимость установки – от 1250000,00 рублей.

Как сделать своими руками

Ветряк подобной конструкции не составит труда изготовить человеку умеющему работать с ручным инструментом и немного разбирающимся в электротехнике.

Для изготовления понадобится:

• Листовой металл (любой, толщиной 0,8– 0,9 мм) – для изготовления лопастей;
• Сталь полосовая 40х40 мм (либо другого сечения);
• Труба стальная, диаметром 25 мм;
• Автомобильная полуось (марка авто не принципиальна) с подшипниками в комплекте;
• Стальной уголок (профиль);
• Шкивы разных диаметров – 2 шт.
• Автомобильный генератор.

Из листового металла изготавливаются 4 лопасти габаритными размерами 1000х800 мм, которые скрепляются между собой полосовой сталью в форме барабана (лопасти направлены от центра круга по радиусам к наружному диаметру). Из стальной трубы делается мачта, которая с одной стороны закрепляется на автомобильной полуоси, а со второй стороны на нее крепятся собранные в виде барабана лопасти. Полуось, с соответствующими ей подшипниками, крепится на металлической опорной конструкции, которая изготавливается произвольной формы и из имеющихся материалов.

Два основных условия при изготовлении металлической конструкции, это:

• Устойчивость при ветровых нагрузках;
• Плотная посадка подшипников полуоси.

Для увеличения числа оборотов можно применить ременную передачу, установив на нижнюю полуось шкив большего диаметра, а на генератор меньшего. Генератор можно подобрать автомобильный.

Плюсы и минусы

К положительным свойствам ветровых генераторов с вертикальной осью вращения можно отнести:

1. Способность работать вне зависимости от направления ветра;
2. Продолжительные срок эксплуатации;
3. Удобство в обслуживании и эксплуатации;
4. Простота конструкции, позволяющая собрать из подручных материалов;
5. Способность выдерживать значительные внешние нагрузки.

К отрицательным свойствам относятся:

• Металлоемкость конструкций и как следствие значительный вес;
• Низкий КПД установок;
• Высокий уровень шума.

Приведенные «плюсы» и «минусы» использования ветровых генераторов данного вида определяет выбор потенциальных потребителей «зеленой» энергетики, которых с каждым годом становится все больше и больше.
